Как работают водородные топливные элементы

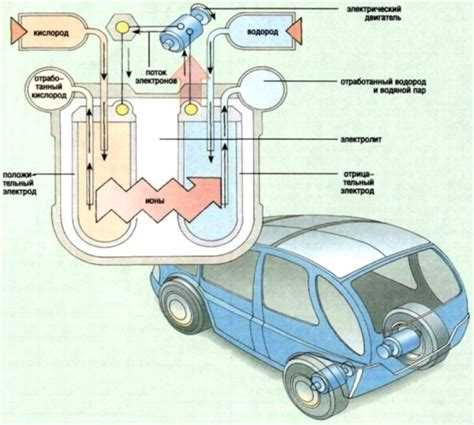

Водородные топливные элементы преобразуют химическую энергию водорода и кислорода напрямую в электрическую, обходясь без процесса сгорания. Ключевым элементом является электролит, который обеспечивает перенос ионов между анодом и катодом, что позволяет протекать электрохимической реакции с высоким КПД – зачастую превышающим 60%, что значительно выше традиционных двигателей внутреннего сгорания.

На аноде происходит катализаторная диссоциация молекул водорода на протоны и электроны. Протоны проходят через электролит, в то время как электроны идут по внешней цепи, создавая электрический ток. На катоде протоны, электроны и молекулы кислорода объединяются с образованием воды – единственного побочного продукта.

Для повышения эффективности важна стабильность мембраны и каталитических материалов, обычно применяют платину в качестве катализатора, обеспечивающую высокую скорость реакций. Оптимальный режим работы включает температурный диапазон 60–80 °C и влажность электролита не ниже 50%, что позволяет сохранять ионную проводимость и долговечность топливного элемента.

Химические реакции в аноде и катоде водородного топливного элемента

В анодной части водородного топливного элемента происходит окисление молекул водорода. При контакте с платиновым катализатором молекулярный водород (H₂) диссоциирует на протоны (H⁺) и электроны (e⁻). Реакция анода записывается как:

2H₂ → 4H⁺ + 4e⁻

Протоны проходят через протонно-обменную мембрану (ПЭМ) к катоду, тогда как электроны направляются через внешний электрический контур, создавая электрический ток.

На катоде происходит восстановительная реакция: кислород (O₂) из воздуха соединяется с протонами, пришедшими через мембрану, и электронами из внешнего контура, образуя воду (H₂O). Катодная реакция представлена формулой:

O₂ + 4H⁺ + 4e⁻ → 2H₂O

Реакции анода и катода вместе обеспечивают преобразование химической энергии водорода и кислорода в электрическую энергию без сжигания и с минимальными выбросами. Для поддержания высокой эффективности важно, чтобы катализатор сохранял активность, а мембрана обладала хорошей проводимостью протонов и устойчивостью к деградации.

Рекомендовано применять мембраны из перфторированных полимеров с высокой ионной проводимостью и катализаторы с высокой поверхностной площадью для улучшения кинетики реакций. Контроль влажности мембраны критичен: пересушивание снижает проводимость протонов, а переувлажнение увеличивает сопротивление газовому обмену.

Роль мембраны в разделении газов и переносе ионов

Мембрана в водородном топливном элементе выполняет ключевую функцию разделения анодного и катодного газовых потоков, предотвращая смешивание водорода и кислорода. Для этого применяют ионно-проводящие полимерные мембраны, например, Nafion, обладающие селективной проводимостью протонов при высокой химической и термической стабильности.

Мембрана должна обеспечивать высокий уровень протонной проводимости – порядка 0,1 См/см при рабочей температуре 60-80 °C – одновременно минимизируя прохождение газов. Проникновение водорода или кислорода через мембрану снижает эффективность и безопасность работы топливного элемента, вызывая смешение газов и повышение внутреннего сопротивления.

Перенос ионов осуществляется за счет водных каналов, сформированных в структуре мембраны. Для поддержания проводимости мембрана требует оптимального уровня увлажнения – влажность ниже 50% резко снижает протонную проводимость, а переувлажнение ведет к набуханию и ухудшению механической прочности. В инженерных решениях поддерживают влажность мембраны с помощью систем увлажнения подаваемых газов и контролем температуры.

Износ мембраны связан с воздействием радикалов и высоких температур. Рекомендуется использовать мембраны с усиленной химической защитой и контролировать условия эксплуатации: температура не должна превышать 90 °C, а рабочее давление газов – оптимизировать для снижения механических напряжений.

При выборе мембраны учитывают площадь поверхности, чтобы снизить удельное сопротивление и повысить выходную мощность. Современные разработки направлены на создание композитных мембран с улучшенной стабильностью и более высокой протонной проводимостью при сниженных требованиях к увлажнению.

Методы подачи и очистки водорода для топливных элементов

Подача водорода в топливный элемент требует точного контроля давления и чистоты газа. Наиболее распространённые методы подачи включают компримирование, подачу из баллонов высокого давления и использование систем генерации водорода на месте.

• Компримирование: Водород сжимается до давления от 20 до 70 МПа для обеспечения стабильного потока в топливный элемент. Давление регулируется с помощью редукторов и датчиков давления.
• Хранение в баллонах высокого давления: Используются стальные или композитные баллоны, позволяющие хранить водород при давлениях до 70 МПа. Такой метод требует систем безопасности для предотвращения утечек и взрывов.
• Генерация водорода на месте: Водород вырабатывается с помощью электролиза воды или реформинга метана непосредственно рядом с топливным элементом, что минимизирует транспортные потери и упрощает подачу.

Очистка водорода от примесей критична для предотвращения деградации мембран и катализаторов. Основные загрязнители – оксиды углерода (CO), сероводород (H₂S), аммиак (NH₃) и частицы твердых веществ.

1. Каталитическая очистка: Применение катализаторов на основе палладия или платины для удаления CO путём конвертации в CO₂. Температурный режим обычно поддерживается в диапазоне 200–300 °C.
2. Адсорбция на углеродных и цеолитных сорбентах: Эффективна для удаления серосодержащих соединений и аммиака, снижая концентрацию до частей на миллион (ppm).
3. Мембранная сепарация: Использование протон-проводящих или металлических мембран для избирательного прохождения водорода и задержки загрязнений.
4. Химическая очистка: Реагенты, такие как оксидные фильтры или кислородные скрубберы, применяются для устранения кислородсодержащих примесей и оксидов азота.

Рекомендуется комбинировать несколько методов очистки для достижения чистоты водорода не ниже 99,999% (класс 5N), что соответствует требованиям большинства современных топливных элементов. Контроль качества производится с помощью газоанализаторов в режиме реального времени.

Технические характеристики и параметры работы топливного элемента

Рабочее напряжение типичного одноячейкового водородного топливного элемента колеблется в пределах 0,6–0,8 В при нагрузке. Максимальное напряжение открытой цепи достигает около 1,0–1,1 В, но при этом ток отсутствует.

Плотность тока обычно находится в диапазоне 0,5–1,5 А/см², что определяет мощность, которую способен выдать элемент на единицу площади активной поверхности. Оптимальный режим работы достигается при 0,8–1,2 А/см².

Рабочая температура зависит от типа топливного элемента. Водородные элементы с протонно-обменной мембраной (PEM) функционируют при 60–80 °C, что обеспечивает баланс между ионной проводимостью мембраны и долговечностью компонентов. Твердооксидные элементы (SOFC) работают при 600–1000 °C.

Давление подачи газов влияет на скорость реакции и эффективность. Обычно давление водорода и воздуха составляет от 1 до 3 бар. Повышение давления увеличивает плотность тока, но требует усиленного конструктивного исполнения и дополнительного энергопотребления на компрессию.

КПД преобразования для водородных топливных элементов на базе PEM достигает 40–60% при электрической генерации. При использовании тепла, выделяемого в процессе, суммарный КПД может превышать 80% в системах когенерации.

Срок службы зависит от стабильности материалов мембраны и катализаторов. Для современных PEM-элементов характерен срок работы от 5 до 10 тысяч часов при соблюдении оптимальных условий эксплуатации.

Чистота водорода должна быть не ниже 99,97% по объему, с минимальным содержанием CO (не более 10 ppm), так как угарный газ приводит к быстрому деградированию платинового катализатора.

Темп деградации рабочей мощности составляет примерно 1-2% в тысячу часов при стабильной нагрузке и правильном режиме эксплуатации. Резкие колебания температуры и нагрузки увеличивают скорость износа.

Рекомендуется тщательно контролировать параметры подачи газа, температуру и влажность, а также проводить регулярное техническое обслуживание для поддержания стабильной работы и максимального ресурса топливного элемента.

Основные виды водородных топливных элементов и их отличие по конструкции

Водородные топливные элементы классифицируются по типу используемого электролита и рабочей температуры. Каждый вид отличается конструктивными особенностями, влияющими на эффективность, долговечность и область применения.

• Протонно-обменные мембранные топливные элементы (PEMFC):
  • Электролит – твердая полимерная мембрана (обычно Nafion).
  • Рабочая температура: 60–80 °C.
  • Конструкция компактная, с высокой плотностью тока.
  • Требуют чистый водород и влажную среду для оптимальной работы мембраны.
  • Широко используются в транспорте и портативных источниках энергии.
• Щелочные топливные элементы (AFC):
  • Электролит – жидкий или твердый раствор гидроксидов (обычно KOH).
  • Рабочая температура: 90–100 °C.
  • Меньше подвержены загрязнению CO, чем PEMFC.
  • Конструкция требует герметичности для предотвращения испарения электролита.
  • Применяются в космической технике и стационарных установках.
• Фосфорокислотные топливные элементы (PAFC):
  • Электролит – жидкая фосфорная кислота.
  • Рабочая температура: 150–200 °C.
  • Высокая термостойкость и устойчивость к загрязнению топлива.
  • Конструкция включает кислотоустойчивые материалы и теплообменники.
  • Используются в стационарных электростанциях средней мощности.
• Топливные элементы с твердым оксидом (SOFC):
  • Электролит – твердый оксид (например, циркония с иттрием).
  • Рабочая температура: 600–1000 °C.
  • Монолитная керамическая конструкция с пористой структурой электродов.
  • Высокая топливная гибкость: можно использовать водород, углеводороды и газ из биомассы.
  • Применяются в крупногабаритных и стационарных системах с когенерацией.
• Топливные элементы с расплавленными карбонатами (MCFC):
  • Электролит – расплавленные карбонаты в пористой керамике.
  • Рабочая температура: 600–700 °C.
  • Конструкция требует высокотемпературных уплотнений и материалов.
  • Обеспечивают высокую эффективность при использовании природного газа.
  • Используются в стационарных энергетических установках.

Выбор конструкции топливного элемента зависит от требуемой мощности, условий эксплуатации и доступности топлива. PEMFC выгодны для транспорта, SOFC и MCFC – для стационарных решений с высоким КПД и топливной гибкостью.

Способы контроля температуры и влажности внутри топливного элемента

Влажность внутри топливного элемента поддерживается на уровне 70–90% относительной влажности для сохранения электропроводности мембраны. Контроль реализуется через регулирование влажности входящего водорода и воздуха, используя увлажнители с точным управлением параметрами. Сенсоры влажности фиксируют изменения в реальном времени и корректируют подачу пара или газа с регулируемой влажностью.

Для предотвращения пересыхания мембраны применяются системы обратного увлажнения, где часть продуктов реакции – вода – возвращается в рабочую камеру. Это снижает риск образования газовых пробок и снижает внутреннее сопротивление. Важно учитывать, что избыточная влажность приводит к затоплению катализаторных слоев, снижая эффективность реакции, поэтому баланс влажности достигается с помощью автоматизированных алгоритмов управления, основанных на данных с датчиков.

В современных топливных элементах реализованы интегрированные системы контроля температуры и влажности, совмещающие многоканальные сенсоры и электронные контроллеры. Такая система позволяет не только поддерживать оптимальные параметры, но и прогнозировать изменение состояния, снижая риск аварий и увеличивая срок службы элементов.

Обслуживание и диагностика состояния водородного топливного элемента

Регулярный мониторинг температуры и влажности в рабочей зоне топливного элемента необходим для предотвращения деградации мембраны и ухудшения электрокаталитической активности. Температурный диапазон работы обычно составляет 60–80 °C, при выходе за пределы требуется корректировка системы охлаждения.

Диагностика состояния мембраны включает измерение её сопротивления и определение влажности. Увеличение сопротивления более чем на 20% относительно номинала указывает на засушивание или повреждение. Используются методы импедансной спектроскопии для оценки электрокаталитической активности и выявления очагов деградации.

Контроль концентрации загрязнений в подаваемых газах важен для предотвращения блокировки активных центров катализатора. Уровень примесей водорода не должен превышать 0,1 ppm по CO и 1 ppm по других токсинов. Очистка включает периодическую промывку газовых каналов и замену фильтров.

Проверка уплотнений и герметичности системы проводится с помощью давления на входе и выхода газов. Утечки снижают КПД и увеличивают риск аварийных ситуаций. Измерение давления с точностью до 0,01 бар позволяет своевременно выявить дефекты.

Для диагностики состояния электродов применяется циклограмма заряд-разряд с анализом падения напряжения и токовой плотности. Резкое снижение выходной мощности при стабильном расходе водорода указывает на деградацию катализатора или контактных слоев.

Профилактическое обслуживание включает замену мембраны при снижении её ионной проводимости ниже 80% от начального значения и восстановление гидрофильности пористых слоев. Частота замены определяется эксплуатационными условиями, но не превышает 5000 часов работы.

Использование специализированных диагностических программ и сенсорных систем обеспечивает непрерывный контроль и сбор данных для анализа трендов деградации, что позволяет прогнозировать необходимость сервисных вмешательств с минимальными затратами времени и ресурсов.

Вопрос-ответ:

Каким образом происходит преобразование водорода в электричество внутри топливного элемента?

Водород подается на анод, где происходит его разделение на протоны и электроны. Протоны проходят через электролитическую мембрану к катоду, а электроны идут по внешней цепи, создавая электрический ток. На катоде электроны, протоны и кислород объединяются, образуя воду. Этот процесс обеспечивает постоянное производство электроэнергии без сжигания топлива.

Почему для работы водородного топливного элемента важна мембрана, и какую функцию она выполняет?

Мембрана в топливном элементе служит барьером, который пропускает только протоны, отделяя анодную и катодную части. Это предотвращает прямое смешивание водорода и кислорода, что могло бы привести к нежелательной реакции. За счет мембраны электроны вынуждены двигаться через внешнюю цепь, что создает полезный электрический ток.

Какие виды водорода используют в топливных элементах и как его качество влияет на работу устройства?

Для работы обычно применяют высокочистый водород, поскольку примеси, например углеводороды или серосодержащие соединения, могут негативно воздействовать на катализаторы и мембрану. Низкое качество топлива ведет к снижению производительности и сокращению срока службы элемента, поэтому часто требуется дополнительная очистка водорода перед подачей.

Какие основные факторы влияют на КПД и стабильность работы водородного топливного элемента?

Важны температура работы, влажность мембраны, чистота водорода и кислорода, а также качество катализатора. Перегрев или пересушивание мембраны ухудшают ионную проводимость, загрязнения снижают активность электродов, а нерегулярная подача газа ведет к нестабильности тока. Контроль этих параметров помогает поддерживать стабильное производство электроэнергии.

Каковы основные различия между водородными топливными элементами с разными типами электролитов?

Различия заключаются в материале электролита и условиях работы. Например, полимерные мембранные элементы работают при относительно низких температурах и используют твёрдую мембрану, тогда как фосфорнокислотные или щелочные топливные элементы используют жидкие электролиты и функционируют при более высоких температурах. Выбор зависит от требуемой мощности, условий эксплуатации и стоимости.

Как происходит преобразование водорода в электрическую энергию в водородных топливных элементах?

Водородный топливный элемент представляет собой устройство, в котором химическая энергия водорода преобразуется в электрическую через электрохимическую реакцию. Внутри элемента водород подается на анод, где происходит его разделение на протоны и электроны. Протоны проходят через специальную мембрану, а электроны направляются во внешний электрический контур, создавая ток. На катоде протоны, электроны и кислород соединяются, образуя воду. Таким образом, процесс протекает без сжигания топлива и выделения вредных выбросов, обеспечивая чистое производство энергии.
