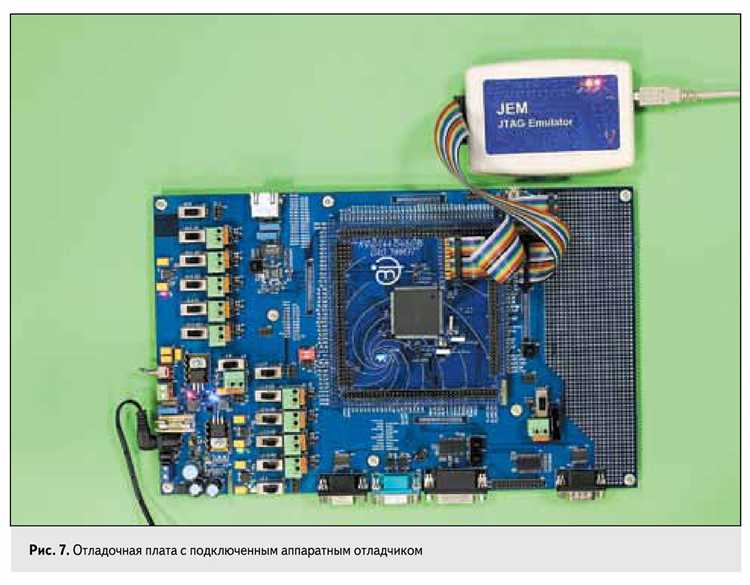

Считывание прошивки с микроконтроллера ARM требуется при анализе чужого устройства, отладке собственных решений или восстановлении исходного кода. В большинстве случаев работа ведётся с чипами, построенными на архитектуре Cortex-M, такими как STM32, NXP LPC, GD32 и аналогичные. Эти микроконтроллеры поддерживают JTAG и SWD, что позволяет обращаться напрямую к внутренней памяти чипа.
Для доступа к прошивке потребуется программатор, поддерживающий нужный интерфейс: ST-Link, J-Link, CMSIS-DAP или любой другой отладчик, совместимый с используемым микроконтроллером. Считывание выполняется через специализированные утилиты: например, ST-LINK Utility для STM32, J-Flash от Segger или open-source инструменты вроде OpenOCD и pyOCD. Подключение требует точного соблюдения схемы разводки интерфейса и питания микроконтроллера, особенно при работе с платами без разъёмов отладки.
Перед считыванием необходимо проверить наличие защиты от чтения (Readout Protection). Большинство ARM-контроллеров позволяют установить уровень блокировки доступа к памяти. Например, в STM32 существует три уровня RDP, и начиная с уровня 1, прошивку считать стандартными средствами невозможно. В таких случаях возможна только частичная или полная очистка памяти, без возможности её восстановления. При отсутствии защиты считывание программы занимает считанные секунды, и результат сохраняется в виде бинарного файла или дампа формата Intel HEX.
При работе с дампом важно правильно определить расположение сегментов: код, таблицы векторных прерываний, конфигурационные области. Нередко полезно применить дизассемблер, такой как Ghidra или IDA Pro, чтобы интерпретировать содержимое и выделить логически значимые участки кода. В случае работы с кастомными загрузчиками может потребоваться ручной анализ структуры прошивки, включая поиск сигнатур, векторов перехода и нестандартных областей конфигурации.
Определение модели микроконтроллера и архитектуры ядра
Перед извлечением прошивки необходимо точно установить модель микроконтроллера и архитектуру его ядра. Эти параметры определяют набор поддерживаемых инструкций, особенности отладки, способ обращения к памяти и доступные инструменты чтения содержимого.
Маркировка на корпусе микроконтроллера – основной источник информации. Например, обозначение STM32F103C8T6 указывает на семейство STM32, ядро Cortex-M3 и объём встроенной флеш-памяти 64 КБ. Если маркировка стёрта или отсутствует, можно использовать оптический микроскоп или провести визуальное сравнение с фотографиями в открытых базах микросхем.
Для более точного определения модели рекомендуется искать даташит по маркировке. В техническом описании указываются тип ядра (например, ARM Cortex-M0/M3/M4/M7), структура памяти, конфигурация интерфейсов и поддержка отладочных протоколов (SWD, JTAG).
Архитектура ядра (например, ARMv6-M, ARMv7-M, ARMv7E-M) влияет на выбор инструмента для чтения памяти. Для Cortex-M3 или M4 чаще всего подходит OpenOCD, а для Cortex-M0 требуется учитывать упрощённый набор команд и ограничения отладки.
Точное определение модели исключает ошибки при подключении отладчика, выборе напряжений и протоколов взаимодействия. Без этой информации возможны повреждения микроконтроллера или некорректное чтение данных.
Проверка состояния защиты от чтения во встроенной памяти
Перед считыванием прошивки необходимо проверить, установлен ли флаг защиты от чтения (Read-Out Protection, RDP). Эта защита предотвращает доступ к содержимому флеш-памяти с помощью отладочных интерфейсов, таких как JTAG или SWD.
Для микроконтроллеров STM32 защита от чтения реализуется через биты уровня защиты в регистре опций (Option Bytes), доступные через программное обеспечение или программаторы. Уровень RDP 0 означает отсутствие защиты, уровень 1 – частичную защиту, уровень 2 – полную защиту, при которой доступ невозможен даже после полного стирания памяти.
Чтобы проверить состояние RDP, можно использовать утилиты, поддерживающие работу с JTAG или SWD, например, STM32CubeProgrammer, OpenOCD или SEGGER J-Link. В STM32CubeProgrammer необходимо подключиться к устройству, перейти в раздел «Option Bytes» и просмотреть значение поля «Read Out Protection».
В OpenOCD можно использовать команду mdw 0x1FFFF800 (для STM32F1, адрес зависит от серии) и проверить значение байта, отвечающего за защиту. Значение 0xAA соответствует уровню 0, любые другие значения – активной защите.
Если установлен уровень 1, возможно чтение некоторых периферийных регистров, но доступ к флеш-памяти будет заблокирован. При уровне 2 невозможно даже сбросить микроконтроллер до исходного состояния без физического разрушения чипа.
Перед дальнейшими действиями всегда сохраняйте данные из регистров конфигурации, если доступ к ним разрешён. Это поможет при анализе защиты и выборе метода взаимодействия с микроконтроллером.

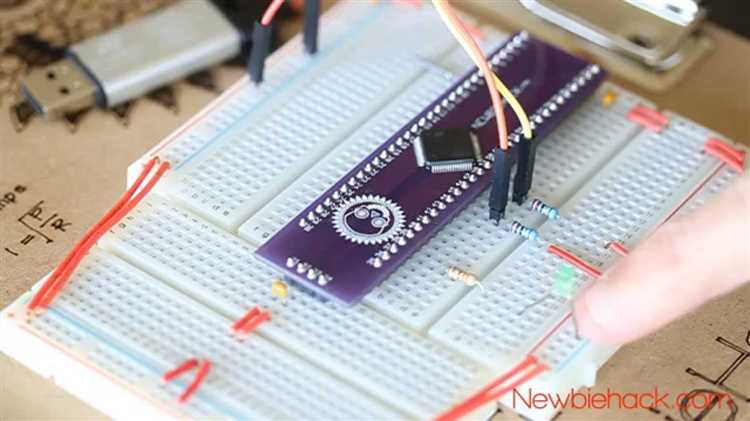

Выбор подходящего программатора для конкретного чипа
Совместимость программатора с микроконтроллером определяется по трем основным критериям: поддержка семейства чипов, интерфейс подключения и уровень доступа к памяти. Перед покупкой или подключением программатора нужно точно знать модель микроконтроллера и архитектуру ядра, например, STM32F103 (Cortex-M3) или LPC1768 (Cortex-M3).
Если чип относится к семейству STM32, самым распространённым выбором будет ST-Link v2. Он работает с большинством STM32 и поддерживает как JTAG, так и SWD. Для чипов от NXP, таких как LPC-серия, чаще всего используют J-Link от Segger, поскольку он обеспечивает стабильную работу с широким спектром ARM-ядер и поддерживает множество IDE, включая Keil и IAR.
Для чипов с закрытой JTAG/SWD-областью могут потребоваться программаторы с функцией восстановления через BootROM, например, ST-Link с поддержкой DFU или специализированные платы с USB-UART для входа в загрузчик. Также важно учитывать уровень поддержки в открытом программном обеспечении. J-Link имеет поддержку в OpenOCD, pyOCD и SEGGER GDB Server, тогда как ST-Link ограничен ST-софтом и OpenOCD.
Если необходимо работать с микроконтроллерами от других производителей (Atmel SAM, Nordic nRF), подойдёт CMSIS-DAP-совместимый программатор. Он универсален, но может уступать по скорости и стабильности фирменным решениям.
Перед выбором программатора стоит проверить наличие прошивок, драйверов, поддержку в используемой среде разработки и наличие функций чтения/записи Flash и EEPROM. В некоторых случаях потребуется возможность сброса защёлки защиты от чтения или обходных путей для доступа к памяти, что доступно не на всех устройствах.

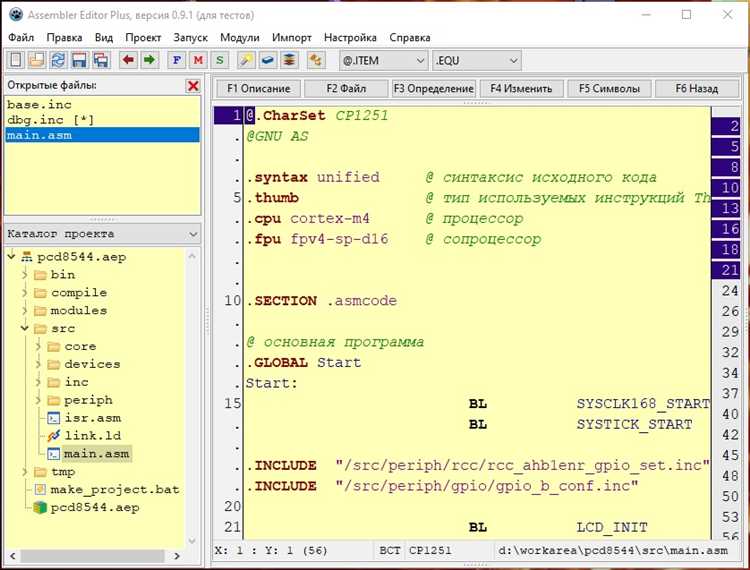

Настройка среды для работы с JTAG или SWD-интерфейсом
Для подключения к микроконтроллеру через JTAG или SWD потребуется программный инструмент (отладчик) и соответствующее ПО. Среди популярных отладчиков: ST-Link V2, J-Link от Segger, CMSIS-DAP адаптеры. Выбор зависит от чипа, поддерживаемых протоколов и целей доступа.
Первым шагом является установка драйверов для используемого отладчика. Например, J-Link требует установки пакета Segger J-Link Software, а ST-Link – ST-Link USB драйвера и утилит STMicroelectronics (STM32CubeProgrammer или ST-Link Utility).
Далее следует установить программное обеспечение, обеспечивающее доступ к целевому чипу. Наиболее универсальный инструмент – OpenOCD (Open On-Chip Debugger). Он поддерживает большое количество интерфейсов и микроконтроллеров, включая ARM Cortex-M. Для установки OpenOCD на Windows можно использовать сборку из официального репозитория, для Linux – пакетный менеджер (например, `apt install openocd`).
После установки OpenOCD необходимо выбрать подходящий конфигурационный файл для вашего отладчика и целевого микроконтроллера. Пример команды запуска:
openocd -f interface/stlink.cfg -f target/stm32f1x.cfg
Путь к конфигурациям может отличаться в зависимости от системы и версии сборки. Если нужного файла нет, его можно создать вручную, указав параметры JTAG/SWD и характеристики чипа.
При использовании J-Link можно работать через JLinkExe (консольная утилита), J-Flash или J-Link Commander. Эти инструменты позволяют считывать содержимое памяти, сохранять его в файл и анализировать содержимое.
Дополнительно стоит настроить udev-правила (для Linux), чтобы обеспечить доступ к устройству без прав root. Для этого создается файл в каталоге `/etc/udev/rules.d/` с указанием идентификаторов USB-устройства и прав доступа.
Проверка связи осуществляется через команду подключения и считывания IDCODE чипа. При корректной настройке отладчик должен определить микроконтроллер и отобразить информацию о нем в консоли.
Если используется SWD, убедитесь, что он активирован в конфигурации чипа. Некоторые микроконтроллеры позволяют переключение между JTAG и SWD только через фьюзы или биты в опциях.

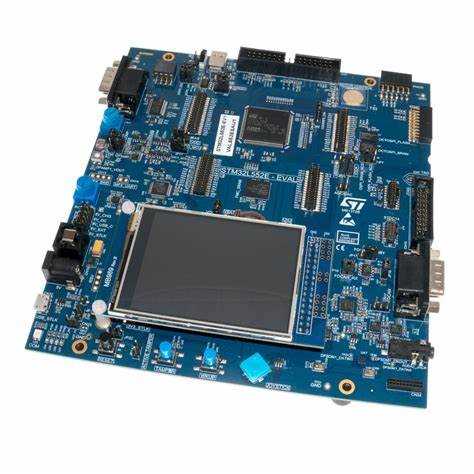

Считывание прошивки с помощью open-source инструментов
Для работы с ARM-микроконтроллерами доступны несколько open-source утилит, позволяющих считывать содержимое памяти, включая прошивку. Основные инструменты – OpenOCD и pyOCD. Их выбор зависит от используемого интерфейса (JTAG или SWD) и конкретного микроконтроллера.
OpenOCD (Open On-Chip Debugger) поддерживает широкий спектр ARM-чипов и отладчиков. Для считывания прошивки:
- Подключить программатор (например, ST-Link, J-Link, CMSIS-DAP) через JTAG или SWD.
- Убедиться в наличии конфигурационного файла для целевой платформы. Он может находиться в каталоге
interface/иtarget/внутри OpenOCD. - Запустить OpenOCD с нужными параметрами, например:
openocd -f interface/stlink.cfg -f target/stm32f1x.cfg - В другом терминале подключиться к OpenOCD по telnet-порту:
telnet localhost 4444 - Выполнить команду чтения флеш-памяти:
dump_image firmware.bin 0x08000000 0x10000Здесь
0x08000000– адрес начала флеш-памяти,0x10000– объём в байтах.
pyOCD – альтернатива для микроконтроллеров с поддержкой CMSIS-DAP. Для извлечения прошивки:
- Установить утилиту:
pip install pyocd - Подключить программатор и выполнить команду:
pyocd dump -a 0x08000000 -s 0x10000 -f firmware.bin-a– начальный адрес,-s– размер,-f– имя файла.
Для корректной работы обоих инструментов необходимо отключить защиту от чтения (если она активирована) до выполнения операций. В противном случае утилиты выдадут ошибку или вернут пустые данные.
Оба подхода требуют точного указания адресного пространства. Перед началом желательно изучить техническое описание конкретного микроконтроллера, чтобы определить границы доступной памяти и особенности защиты.
Работа с дампом: извлечение, анализ и сохранение данных
Дамп памяти микроконтроллера представляет собой последовательный образ содержимого флеш-памяти и других регистров. Извлечение выполняется с помощью программаторов и отладчиков через интерфейсы JTAG или SWD, используя специализированное ПО, например OpenOCD или pyOCD. Для корректного снятия дампа важно отключить защиту чтения в микроконтроллере, иначе данные будут недоступны или искажены.
После получения бинарного файла дампа ключевой задачей становится его анализ. Сначала необходимо определить архитектуру и модель микроконтроллера, чтобы правильно интерпретировать структуру памяти. Анализ можно проводить с помощью дизассемблеров (например, Ghidra, IDA Pro, Radare2) и hex-редакторов. Важно идентифицировать области загрузчика, основного кода и таблицы векторов прерываний.
Для систематизации информации удобна таблица с основными параметрами дампа:
| Параметр | Описание | Рекомендации |
|---|---|---|
| Размер файла | Объем считанной памяти в байтах | Сверять с объемом памяти микроконтроллера для полноты |
| Адрес начала | Начальный адрес памяти, с которого снят дамп | Указывать всегда, особенно если дамп частичный |
| Контрольная сумма | Хеш-сумма (MD5, SHA-1) для проверки целостности | Сохранять для последующей сверки и идентификации изменений |
| Формат | Тип файла: raw binary, Intel HEX, Motorola S-Record | Выбирать формат в зависимости от целей анализа и загрузки |
Для сохранения рекомендуется использовать архивирование с указанием версии и даты дампа. Важно фиксировать параметры съемки: используемый программатор, настройки интерфейса, наличие защиты. Такой подход облегчает воспроизведение и сопоставление данных при дальнейших операциях.
Правовые ограничения при чтении прошивки с чужих устройств
Чтение прошивки с чужого микроконтроллера ARM без разрешения владельца может нарушать законодательство о защите интеллектуальной собственности и персональных данных.
Основные правовые аспекты, которые нужно учитывать:
- Авторское право. Прошивка часто защищена как объект авторского права. Копирование, распространение или модификация без согласия правообладателя запрещены законом.
- Договорные обязательства. В случае приобретения устройства или программного обеспечения лицензионные соглашения могут запрещать извлечение, копирование или обратное проектирование прошивки.
- Защита коммерческой тайны. Содержание прошивки может быть коммерческой тайной, и ее несанкционированное копирование подпадает под ответственность за нарушение конфиденциальности.
- Закон о защите персональных данных. Если прошивка содержит или обеспечивает доступ к персональной информации, чтение и использование такой информации без согласия нарушают законодательство о конфиденциальности.
Рекомендации для соблюдения закона при работе с прошивками:
- Получить письменное разрешение владельца устройства или правообладателя прошивки.
- Изучить условия лицензионного соглашения, если устройство или ПО поставляется с таковым.
- Проверять наличие технических и юридических средств защиты, например, битов защиты от чтения (Read Protection).
- Не использовать полученные данные с целью незаконного копирования, распространения или изменения без разрешения.
- При необходимости анализа прошивки в исследовательских или учебных целях убедиться, что действия не нарушают местное законодательство.
Нарушение этих ограничений может привести к административной или уголовной ответственности в зависимости от юрисдикции. В спорных ситуациях рекомендуется проконсультироваться с юристом, специализирующимся на IT-праве.
Вопрос-ответ:
Какие интерфейсы чаще всего используются для считывания прошивки с микроконтроллеров ARM?
Для загрузки кода с ARM-микроконтроллеров обычно применяют JTAG и SWD. JTAG — это более универсальный интерфейс с множеством выводов, подходящий для сложных задач отладки и программирования. SWD — упрощённый и компактный вариант, использующий всего два сигнала, что часто встречается в современных микроконтроллерах. Оба протокола позволяют получить доступ к внутренней памяти и загрузить содержимое прошивки, если защита от чтения не активирована.
Какие существуют методы обхода защиты памяти при попытке считать прошивку?
Защита памяти микроконтроллера может блокировать прямой доступ к содержимому флеш-памяти через стандартные интерфейсы. Среди способов обхода — использование аппаратных уязвимостей, таких как физический доступ к контактам, сброс триггеров защиты с помощью подачи нестандартных напряжений или программные методы через уязвимости загрузчика. Однако эти подходы требуют опыта и могут привести к повреждению устройства. Законность подобных действий зависит от конкретной ситуации и должна учитываться заранее.
Как определить модель микроконтроллера ARM для правильного выбора метода считывания прошивки?
Чаще всего модель микроконтроллера можно найти на корпусе самого чипа — маркировка содержит код производителя и серию. Также полезно изучить документацию или схему устройства, где он применяется. Для более точного определения можно использовать утилиты, которые по ID ядра или доступным регистраторам через JTAG/SWD выдают информацию о модели. Правильный выбор метода зависит от архитектуры конкретного чипа, поддерживаемых интерфейсов и уровня защиты памяти.
Какие программы и инструменты подходят для чтения прошивки с ARM-микроконтроллеров?
Среди популярных решений — OpenOCD, поддерживающий JTAG и SWD, позволяющий взаимодействовать с микроконтроллером на низком уровне. Также распространены платные отладчики от производителей, например, Keil ULINK или Segger J-Link, предоставляющие удобный интерфейс и расширенные функции. Для начального этапа часто достаточно OpenOCD вместе с командной строкой или графическими оболочками. Выбор зависит от модели микроконтроллера, интерфейса и задач.
