Таходатчик, также известный как датчик Холла или тахогенератор, отвечает за контроль скорости вращения барабана в стиральной машине. Он встроен в заднюю часть электродвигателя и передаёт данные в электронный модуль управления. Если машина начинает некорректно отжимать бельё или двигатель работает нестабильно, проверка и возможная замена таходатчика становятся первоочередными задачами.
Для снятия таходатчика необходимо отключить стиральную машину от электросети, извлечь заднюю крышку корпуса и получить доступ к роторной части двигателя. Таходатчик обычно закреплён с помощью пластикового фиксатора или удерживается посадкой с натягом. Важно аккуратно отсоединить проводку, чтобы не повредить контактные площадки или проводники.
Перед демонтажем стоит проверить сопротивление обмотки таходатчика мультиметром. Номинальные значения находятся в диапазоне от 60 до 250 Ом в зависимости от модели двигателя. Если измеренное значение выходит за пределы допуска, снятие датчика необходимо для последующей диагностики или замены.
Сложность процедуры зависит от конструкции двигателя. В моделях с коллекторными моторами доступ к датчику открывается после демонтажа щёток или их держателей. В бесщёточных двигателях модуль может быть совмещён с платой управления, что требует дополнительной осторожности при работе.
Как определить местоположение таходатчика на двигателе

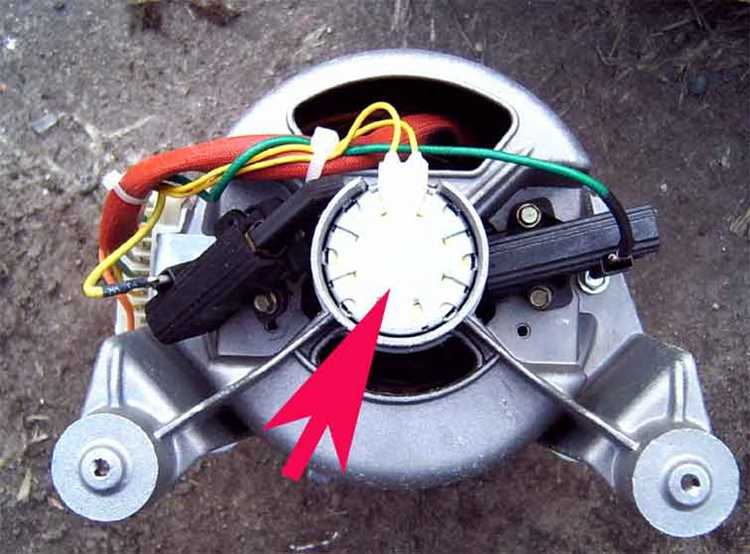

Таходатчик установлен непосредственно на валу двигателя стиральной машины и обычно крепится к задней части корпуса электродвигателя. Он представляет собой небольшой цилиндрический элемент, плотно прилегающий к валу и соединённый с платой управления через два тонких провода.
Чтобы точно найти таходатчик, начните с демонтажа задней стенки стиральной машины. После этого найдите электродвигатель – он расположен под барабаном и закреплён болтами к металлической раме. Таходатчик будет находиться с тыльной стороны двигателя, напротив шкива.
Отличительный признак таходатчика – наличие магнитного кольца, установленного вокруг вала, и закреплённого с помощью защёлки или маленького винта. Он может быть частично закрыт пластиковым кожухом, который также нужно аккуратно снять. Часто он окрашен в тёмный цвет и может быть маркирован буквами, указывающими производителя или модель.
Если на моторе установлена щёточная система, то таходатчик будет расположен между щётками и корпусом, ближе к центру оси. На инверторных двигателях он может быть интегрирован в модуль, и его визуальное определение потребует изучения технической документации модели двигателя.
Необходимые инструменты для снятия таходатчика
Для демонтажа таходатчика с двигателя стиральной машины потребуется минимальный, но точный набор инструментов. Все действия рекомендуется выполнять с отключённым от сети аппаратом.
Отвёртка с крестообразным шлицем (PH2) необходима для откручивания крепёжных винтов, удерживающих заднюю крышку стиральной машины или защитный кожух двигателя. В зависимости от модели машины, могут использоваться винты с различным шлицем – в редких случаях потребуется плоская отвёртка.
Торцевой ключ на 8 или 10 мм позволяет отсоединить сам двигатель от корпуса стиральной машины, если для доступа к таходатчику требуется снять двигатель полностью. Использование ключа с трещоткой ускорит процесс.
Плоский пинцет или пластиковый съёмник используется для аккуратного снятия контактного разъёма с таходатчика. Это особенно важно при работе с хрупкими пластиковыми элементами, чтобы не повредить штекер или провода.
Мультиметр пригодится для предварительной проверки исправности таходатчика. Перед снятием можно измерить сопротивление катушки – оно должно находиться в пределах от 10 до 200 Ом в зависимости от модели двигателя.
Фонарик или налобный светильник обеспечит видимость в труднодоступных местах, особенно если двигатель расположен глубоко в корпусе стиральной машины.
Рабочие перчатки из тонкого нескользящего материала защитят руки от острых краёв металлических деталей и облегчат работу с мелкими компонентами.
Подготовка двигателя к демонтажу таходатчика
Перед началом демонтажа необходимо обесточить стиральную машину, отключив её от электросети. Это исключает риск короткого замыкания или поражения током при работе с элементами двигателя.
Снимите заднюю стенку корпуса стиральной машины, используя подходящую крестовую отвертку. Доступ к двигателю обеспечивается только после демонтажа крышки, фиксируемой винтами по периметру.
Отключите разъемы проводки от двигателя. Фиксаторы на колодке разъема могут быть жесткими, поэтому действуйте аккуратно, чтобы не повредить контакты. При необходимости зафиксируйте расположение проводов на фото – это упростит обратную сборку.
Для доступа к таходатчику потребуется частично демонтировать двигатель. Ослабьте крепежные болты, удерживающие мотор на баке, и аккуратно сдвиньте его назад, избегая рывков. Полный демонтаж двигателя необязателен, если таходатчик находится в открытом доступе и его можно снять без снятия мотора.
Очистите зону вокруг таходатчика от пыли и налета. Это предотвратит попадание загрязнений внутрь при снятии детали. Используйте сухую ткань или мягкую щетку – применение жидкостей нежелательно.
Пошаговое отсоединение таходатчика от креплений
Перед началом убедитесь, что питание устройства полностью отключено и двигатель демонтирован из корпуса стиральной машины.
Шаг 1: Осмотрите зону крепления таходатчика. Обычно он зафиксирован с тыльной стороны двигателя на валу ротора, удерживается пластиковым фиксатором, металлическим кольцом или небольшими винтами.
Шаг 2: Отсоедините разъем питания датчика. Плавно извлеките проводку, избегая натяжения или перекручивания контактов. В некоторых моделях провода могут быть дополнительно закреплены защелками – при необходимости отожмите их узкой отверткой.
Шаг 3: Если датчик удерживается фиксатором, аккуратно подденьте его тонкой плоской отверткой с обеих сторон. Не допускайте перекоса – он может повредить пластиковый корпус устройства.
Шаг 4: В случае крепления винтами используйте крестовую отвертку подходящего размера. Открутите винты равномерно, избегая перекручивания и давления на плату таходатчика.
Шаг 5: Если установлен металлический фиксирующий хомут, аккуратно сдвиньте его по окружности, не деформируя. При наличии защелки – разожмите ее без усилия.
Шаг 6: После освобождения креплений, плавно снимите таходатчик с оси ротора. Не тяните – если ощущается сопротивление, проверьте наличие скрытого крепежа или заусенцев на посадочном месте.
Важно: После снятия внимательно осмотрите посадочную поверхность и сам датчик на наличие повреждений. Если корпус имеет трещины или контакты окислены, повторная установка нецелесообразна.
Как безопасно отключить провода таходатчика
Перед отключением проводов таходатчика убедитесь, что стиральная машина обесточена: вилку необходимо вынуть из розетки, а при наличии – отключить автомат защиты. Напряжение в цепи может сохраняться до 1–2 минут после выключения, поэтому подождите не менее 3 минут.
Работу выполняйте в перчатках, чтобы избежать случайного замыкания или повреждения контактов. Инструменты с металлическими частями не должны касаться клемм при подключённой вилке питания.
- Осмотрите место подключения таходатчика: как правило, это два тонких провода, подходящих к разъёму на задней части двигателя.
- Если разъём снабжён фиксатором, аккуратно нажмите на него, не применяя усилий. Повреждение защёлки приведёт к плохому контакту при обратной сборке.
- Осторожно потяните разъём за пластиковый корпус, не дергая за провода. Выдёргивание за проводку приводит к обрыву жил внутри изоляции.
- Если провода припаяны, необходимо использовать паяльник с тонким жалом и температурой не выше 350 °C. Быстро прогрейте соединение и снимите провод, стараясь не перегреть площадку на плате.
После отсоединения провода должны быть немедленно заизолированы, особенно при повторном подключении после диагностики. При работе в условиях повышенной влажности это критично для предотвращения коротких замыканий.
Храните отсоединённые элементы на антистатическом коврике или в отдельных маркированных пакетах, чтобы не перепутать контакты при повторной сборке.
Проверка состояния таходатчика после снятия
Осмотрите корпус таходатчика на наличие трещин, сколов и деформаций. Повреждения приводят к нарушению работы датчика.
Проверьте контакты разъема на признаки окисления или выгорания. Очистите контакты спиртом и мягкой щеткой при необходимости.
Используйте мультиметр в режиме измерения сопротивления для проверки обмотки. Значение должно соответствовать технической документации (обычно в пределах 100–1000 Ом).
Измерьте выходное напряжение при вращении ротора таходатчика вручную. Показания должны изменяться плавно без скачков или обрывов сигнала.
При наличии осциллографа проанализируйте форму сигнала на выходе – она должна быть стабильной и синусоидальной или прямоугольной, в зависимости от типа таходатчика.
В случае выявленных дефектов замените таходатчик на аналогичный по параметрам, чтобы обеспечить корректную работу двигателя стиральной машины.
Вопрос-ответ:
Как определить, что таходатчик на двигателе стиральной машины нуждается в замене или снятии?
Если двигатель перестал правильно регулировать скорость вращения барабана, появились сбои в работе программы стирки или машина не запускается, вероятной причиной может быть неисправность таходатчика. Для подтверждения стоит проверить его состояние мультиметром и визуально осмотреть на наличие повреждений, коррозии или износа. Если показания отличаются от нормы, требуется снять и заменить деталь.
Какие инструменты понадобятся для снятия таходатчика с двигателя стиральной машины?
Для демонтажа обычно нужны крестовая и плоская отвертки, набор гаечных ключей или торцевых головок подходящего размера, а также пассатижи. Иногда требуется аккуратно отсоединить электрические разъемы, для чего может пригодиться тонкий пинцет. Важно иметь подходящее освещение и рабочее место, чтобы избежать повреждений деталей.
Как правильно отключить провода таходатчика, чтобы не повредить электронику?
Перед отключением следует обесточить стиральную машину. Провода обычно крепятся в разъемах с фиксаторами. Их аккуратно разжимают, не тянув за провода, а именно за пластиковый корпус разъема. Если разъем застрял, можно слегка поддеть его плоской отверткой, чтобы избежать повреждений. После отсоединения важно запомнить или сфотографировать расположение проводов для правильного подключения обратно.
Какие основные ошибки допускают при снятии таходатчика с двигателя и как их избежать?
Часто ошибки связаны с излишней силой при выкручивании крепежных элементов, что может повредить корпус двигателя или сам таходатчик. Еще одна ошибка — неправильное отключение проводов, из-за чего разъемы ломаются или провода рвутся. Чтобы избежать проблем, стоит использовать подходящие инструменты, действовать осторожно и последовательно, а также предварительно ознакомиться с конструкцией и особенностями модели конкретной стиральной машины.
