Как проверить провод на пробой

Повреждение изоляции или внутренняя неисправность провода может вызывать короткое замыкание, нестабильную работу оборудования или полную потерю контакта. Чтобы точно определить пробой, важно понимать признаки и использовать подходящие методы диагностики.

Визуальный осмотр эффективен при наличии явных дефектов: трещин в изоляции, следов оплавления, перегибов или оголённых участков. Особое внимание следует уделять местам изгиба, точкам крепления и участкам рядом с разъёмами – именно там чаще всего происходят повреждения. Осмотр нужно проводить при хорошем освещении, желательно с лупой.

Если внешние признаки отсутствуют, применяют мультиметр в режиме прозвонки или измерения сопротивления. Для этого необходимо обесточить цепь, отсоединить провод с обеих сторон и убедиться в отсутствии напряжения. Пробой проявляется либо как полное отсутствие сопротивления между жилами и массой (короткое замыкание), либо как бесконечное сопротивление при разрыве жилы. При проверке изоляции между жилами сопротивление должно быть высоким – не менее нескольких мегаомов.

Для достоверной диагностики важно использовать исправный прибор и хорошо контактирующие щупы. Также рекомендуется поочерёдно проверять каждую жилу, особенно в многожильных кабелях. Любое отклонение от нормы – повод заменить провод или устранить повреждение.

Определение признаков пробоя по внешнему виду изоляции

Пробой провода часто сопровождается характерными внешними изменениями изоляционного слоя. Визуальный осмотр должен проводиться при хорошем освещении, желательно с использованием увеличительного стекла. Особое внимание стоит уделять участкам, где провод изгибается, соприкасается с металлическими поверхностями или подвергается трению.

Обугливание, потемнение или следы плавления изоляции – прямые признаки теплового воздействия, вызванного коротким замыканием. Наличие таких участков указывает на внутренний перегрев, возможный пробой или частичный обрыв жилы. Также важно проверять провод на наличие пузырей, трещин и шелушения, особенно вблизи соединений и клемм.

Механические повреждения – надрезы, проколы и вдавленные участки – часто становятся точками пробоя, особенно если в этих местах провод имел контакт с острыми краями корпуса или крепёжными элементами. Такие дефекты могут быть незаметны без снятия наружной защиты (например, общего жгута или оплетки).

Если изоляция провода покрыта пятнами от масла, топлива или других агрессивных жидкостей, это может свидетельствовать о химическом разрушении материала. Такие участки теряют диэлектрические свойства и при нагрузке могут привести к пробою даже при целостности жилы.

Провода с обнажённой медной или алюминиевой жилой, даже частично, подлежат замене. Даже если жила не повреждена, утрата изоляции на любом участке создаёт опасность короткого замыкания при эксплуатации.

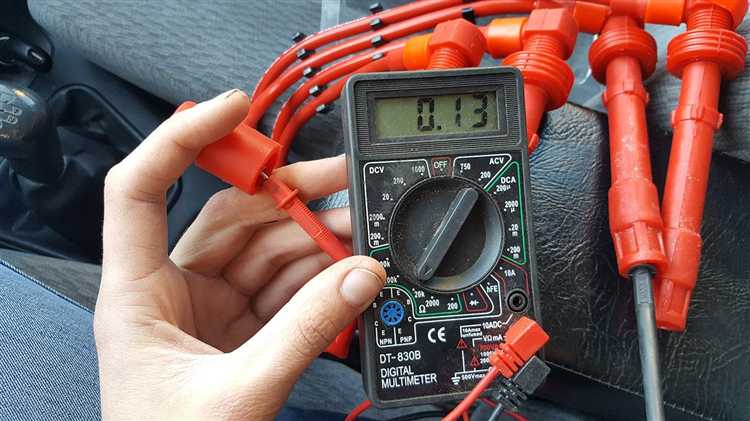

Поиск повреждённых участков провода при отключённой нагрузке

Перед началом проверки необходимо полностью обесточить цепь и убедиться в отсутствии остаточного напряжения. Использование мультиметра в режиме прозвонки (тест на целостность цепи) позволяет выявить обрывы или участки с повышенным сопротивлением.

Один щуп мультиметра подключают к началу провода, второй – к его концу. Если зуммер не срабатывает или отображается высокое сопротивление, это указывает на обрыв или значительное повреждение токопроводящей жилы. При нормальной целостности провод должен показывать сопротивление, близкое к нулю (не более 1 Ом для коротких отрезков).

Чтобы локализовать проблемную зону, проверку выполняют поэтапно: сначала делят участок пополам и проводят измерение на половине. При наличии сигнала – повреждение во второй части, при отсутствии – в первой. Далее метод деления повторяется до выявления конкретного дефектного места.

Дополнительно следует осматривать изгибы, участки у креплений, в точках пайки или обжима. Даже при сохранении проводимости, возможны микроповреждения, вызывающие нестабильный контакт. Подозрительные участки рекомендуется сгибать во время прозвонки – при прерывании сигнала можно подтвердить скрытый дефект.

Провод с повреждённой жилой подлежит замене или удалению дефектной части с последующей установкой соединительной клеммы или пайки с изоляцией термоусадочной трубкой. Использовать повреждённый провод повторно небезопасно.

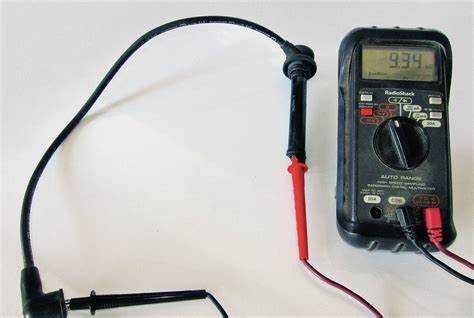

Настройка мультиметра для проверки на пробой

Перед началом измерений убедитесь, что мультиметр находится в исправном состоянии, щупы надёжно подключены, а батарея заряжена. Для проверки на пробой потребуется режим измерения сопротивления (обозначается как Ω) или прозвонки (значок диода или звуковой волны).

Переключите селектор на режим прозвонки, если он доступен. В этом режиме прибор подаёт малое напряжение между щупами и подаёт звуковой сигнал при низком сопротивлении цепи. Это удобно для быстрой проверки целостности провода или выявления короткого замыкания.

Если режим прозвонки отсутствует, установите мультиметр на минимальный предел измерения сопротивления (например, 200 Ом). Это позволит точно определить наличие утечек или коротких участков.

Перед подключением щупов к проводнику коротко коснитесь их друг к другу – прибор должен показать ноль или значение, близкое к нулю (менее 1 Ом). Если показания отличаются, проверьте соединения щупов и состояние контактов.

Провод перед измерением должен быть отключён от напряжения и нагрузки. Наличие остаточного напряжения может исказить показания или повредить мультиметр.

Если планируется проверка пробоя между жилами многожильного кабеля, сначала проведите прозвонку каждой жилы на корпус и между собой. После этого – измерение сопротивления относительно заземления или экрана, если он есть.

Для более точной диагностики повреждённой изоляции или скрытых пробоев можно использовать режим измерения мегаомов, если мультиметр это поддерживает. Однако в большинстве бытовых моделей такой режим отсутствует, и потребуется мегаомметр.

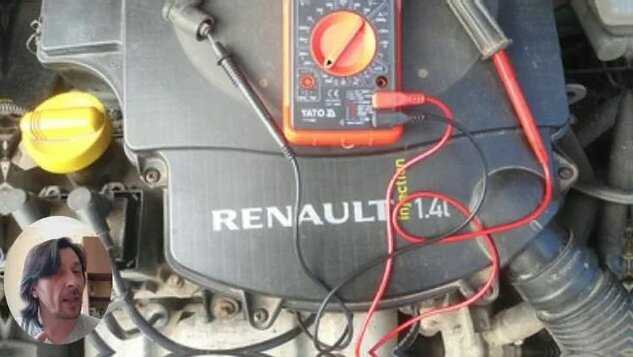

Измерение сопротивления между жилами и корпусом

Для оценки изоляции провода необходимо измерить сопротивление между каждой жилой и металлическим корпусом (если он есть). Это позволяет выявить пробой изоляции на корпус или заземлённые элементы. Работу проводят мультиметром в режиме измерения сопротивления (омметр), установив предел измерения не менее 20 МОм, если прибор поддерживает.

Перед измерением провод отсоединяется от всех источников питания и нагрузок. Концы жил должны быть зачищены, а корпус – очищен от краски, ржавчины или грязи в месте контакта щупа. Один щуп подключается к жиле, другой – к корпусу. Провод касаются только за изоляцию – касание жилы или щупа может исказить результат.

Нормальное значение сопротивления изоляции – от 1 МОм и выше. Если мультиметр показывает значение менее 0,5 МОм либо «0», это указывает на частичный или полный пробой. В таких случаях использование провода небезопасно. Значение менее 20 кОм однозначно свидетельствует о наличии замыкания между жилой и корпусом.

Если провод многожильный, измерение проводят для каждой жилы отдельно. При наличии экранирующего слоя его тоже проверяют – сопротивление между экраном и корпусом должно быть высоким, иначе возможна утечка тока. В условиях повышенной влажности сопротивление может быть занижено, поэтому рекомендуется предварительно просушить провод или повторить измерение в сухой среде.

Для точности измерений исключается контакт с другими проводами и металлическими поверхностями. При наличии разветвлений проверяются не только основные жилы, но и каждый ответвлённый участок. Если мультиметр оснащён функцией удержания значений (HOLD), удобно фиксировать отклонения в разных точках без необходимости запоминания показаний.

Проверка провода под напряжением на утечку

Проверка утечек тока на рабочем участке цепи проводится только при наличии питающего напряжения. Такой подход требует повышенной осторожности и соблюдения техники безопасности, поскольку работа выполняется на включённом оборудовании.

Перед началом измерений необходимо:

• Убедиться в наличии исправного защитного заземления.
• Применять только мультиметр с классом безопасности не ниже CAT II (для бытовых сетей) или CAT III/IV (для промышленного применения).
• Отключить нагрузку от проверяемого провода.

Для измерения утечки тока на землю или на корпус используйте функцию амперметра с диапазоном мА:

1. Переведите мультиметр в режим измерения переменного или постоянного тока в зависимости от типа цепи.
2. Подключите один щуп к проводу (фазному или силовому), а второй – к заземлённому корпусу оборудования или защитному нулю.
3. Фиксируйте показания: наличие тока, превышающего 0,5–1 мА, говорит о начале утечки, а свыше 3–5 мА – о серьёзной изоляционной деградации.

Также допускается использование токовых клещей с функцией измерения остаточного тока (режим «Leakage» или «ΔI»):

1. Обхватите клещами все жилы провода одновременно, кроме заземляющей.
2. При отсутствии утечек суммарный ток будет равен нулю. Любые отклонения свидетельствуют о токе утечки.

Проверка должна выполняться в сухих условиях, с использованием диэлектрических перчаток. Нельзя касаться оголённых проводов или разъёмов во время измерений.

Анализ результатов: когда провод считается неисправным

Если при измерении сопротивления между жилами и корпусом мультиметр показывает значение ниже 1 МОм, это указывает на пробой изоляции и неисправность провода. Для качественной изоляции сопротивление должно быть минимум 10 МОм, особенно при проверке под напряжением.

При прозвонке жил на короткое замыкание прибор не должен фиксировать сопротивление близкое к нулю между разными жилами. Значение менее 1 Ом свидетельствует о замыкании, что делает провод непригодным к эксплуатации.

Визуальные дефекты, такие как трещины, оплавления или потемнения изоляции, всегда сопровождаются электрическими замыканиями. Даже если мультиметр не выявил пробоя, наличие видимых повреждений требует замены провода.

Если при проверке под нагрузкой фиксируется утечка тока свыше 0,5 мА, это считается признаком ухудшения изоляции, что ведет к потенциальной аварии и требует немедленного ремонта или замены.

Провод с периодическими скачками сопротивления при движении или изгибе также считается дефектным, так как свидетельствует о механических повреждениях жил или нарушении контактов.

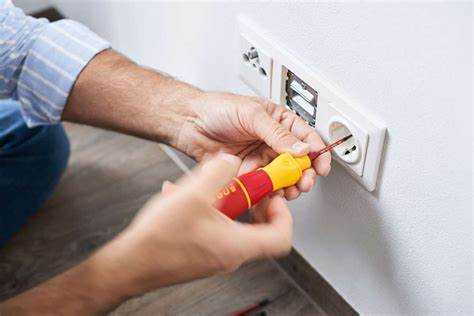

Как безопасно проверить скрытую проводку на пробой

Проверка скрытой проводки требует соблюдения строгих мер безопасности и правильной последовательности действий для исключения поражения электрическим током и повреждения оборудования.

1. Отключите автоматические выключатели или выньте предохранители, отвечающие за исследуемый участок проводки.
2. Убедитесь в отсутствии напряжения на проверяемых проводах с помощью индикаторной отвертки или бесконтактного тестера.
3. Подключите мультиметр в режим измерения сопротивления изоляции (если есть такая функция) или сопротивления между жилами и корпусом.
4. Проверьте целостность проводки, измеряя сопротивление между жилами. Значение ниже 1 кОм указывает на пробой или повреждение изоляции.
5. Измерьте сопротивление между каждой жилой и металлическими элементами конструкции или землей. Значение ниже 1 Мом свидетельствует о пробое.
6. Если мультиметр не оснащён функцией измерения изоляции, используйте омметр или мегометр с напряжением не выше 500 В.
7. Для дополнительной проверки визуально осмотрите доступные участки проводки на наличие трещин, потемнений, следов плавления или оголённых жил.
8. Не проводите измерения под нагрузкой и избегайте контакта с оголёнными проводами во время теста.

Соблюдение этих правил поможет выявить пробои в скрытой проводке без риска для здоровья и сохранит целостность электрической системы.

Вопрос-ответ:

Как правильно подготовить мультиметр для проверки провода на пробой?

Для проверки провода на пробой мультиметром необходимо перевести прибор в режим измерения сопротивления или прозвонки. Перед измерением убедитесь, что провод отключён от источника питания. Подключите щупы мультиметра к концам проверяемого провода. Если мультиметр показывает очень низкое сопротивление, это значит, что провод целый. При обнаружении необычно высокого или нестабильного сопротивления, возможно, есть повреждение изоляции или внутренний пробой.

Какие внешние признаки могут указывать на пробой провода?

Визуально определить пробой можно по следующим признакам: видимые трещины и надрывы на изоляции, обгоревшие или потемневшие участки, следы расплавления или оплавления изоляционного покрытия, а также неравномерное изменение цвета. Иногда заметны небольшие отверстия или выемки, через которые могло произойти короткое замыкание. Все такие дефекты требуют более детальной проверки мультиметром и замены повреждённого участка.

Можно ли проверить провод на пробой под напряжением и как это сделать безопасно?

Проверять провод на пробой под напряжением стоит только при наличии специального оборудования и навыков. В быту для этого используют индикатор напряжения или токовые клещи с функцией обнаружения утечек. Главное – соблюдать технику безопасности: не касаться оголённых проводов, использовать защитные перчатки и изолирующие инструменты. Если есть сомнения, лучше отключить питание перед проверкой мультиметром.

Что показывает измерение сопротивления между жилой провода и корпусом?

Измерение сопротивления между жилой и корпусом (заземлением) помогает выявить пробой изоляции. В нормальном состоянии сопротивление должно быть очень высоким (в пределах мегомов), что свидетельствует об отсутствии утечек тока. Если сопротивление низкое или измерение показывает короткое замыкание, это говорит о повреждении изоляции и необходимости замены или ремонта провода.

Как выявить повреждённые участки скрытой проводки, если проводка в стенах?

Для поиска повреждений в скрытой проводке применяют несколько способов. В первую очередь используют мультиметр для проверки сопротивления на концах провода — значительные отклонения укажут на дефекты. Дополнительно можно применять индикаторы скрытой проводки, которые обнаруживают ток или напряжение без вскрытия стен. Если есть подозрение на пробой, можно измерять сопротивление изоляции с помощью мегомметра или вызвать специалиста с профессиональным оборудованием для точного определения места повреждения.
