Распредвал двигателя Opel C20NE отвечает за управление газораспределением и влияет на эффективность работы мотора. Для замены или ремонта данного узла требуется точное выполнение последовательности действий, так как ошибка может привести к серьезным повреждениям двигателя.
Перед началом работы необходимо обеспечить полный доступ к головке блока цилиндров, отключить аккумулятор и снять все элементы, препятствующие демонтажу распредвала: крышку клапанов, приводной ремень или цепь ГРМ, а также датчики положения распределительного вала.
Инструменты для работы включают набор ключей и головок, динамометрический ключ, а также специальные фиксаторы распредвала и шкива. Следует внимательно следить за маркировкой и положением деталей, чтобы сохранить правильную фазировку ГРМ при сборке.
Далее инструкция подробно описывает каждый этап – от снятия крепежа до аккуратного извлечения распредвала, включая рекомендации по проверке состояния сопряженных деталей и советы по безопасному хранению снятого элемента.
Подготовка инструмента и рабочего места для демонтажа распредвала
Для снятия распредвала двигателя Opel C20NE необходим минимальный набор инструментов: ключи «на 10», «на 13» и «на 17», трещотка с удлинителем, головки на 10 и 13 мм, а также специальный фиксатор шкива распредвала. Необходимы также динамометрический ключ для правильного затягивания болтов при сборке и отвертка с плоским лезвием.
Рабочее место должно быть оборудовано устойчивым верстаком или подставкой с достаточным освещением не менее 800 лк, чтобы исключить ошибки при разборке. Пол желательно застелить плотной тканью или резиновым ковриком, чтобы предотвратить повреждение деталей и потерю мелких крепежных элементов.
Перед началом работы рекомендуется подготовить емкость для временного хранения болтов и шайб, чтобы избежать их смешивания и потери. Все инструменты следует расположить в зоне досягаемости, упорядочив их по размеру и назначению. Следует также запастись чистой ветошью для удаления масла и загрязнений с поверхности компонентов.
Для контроля положения распредвала и предотвращения его смещения требуется съемник или струбцина, обеспечивающая фиксацию шкива. Если планируется замена сальника распредвала, нужно подготовить съемник для его демонтажа и подходящий инструмент для запрессовки нового сальника.

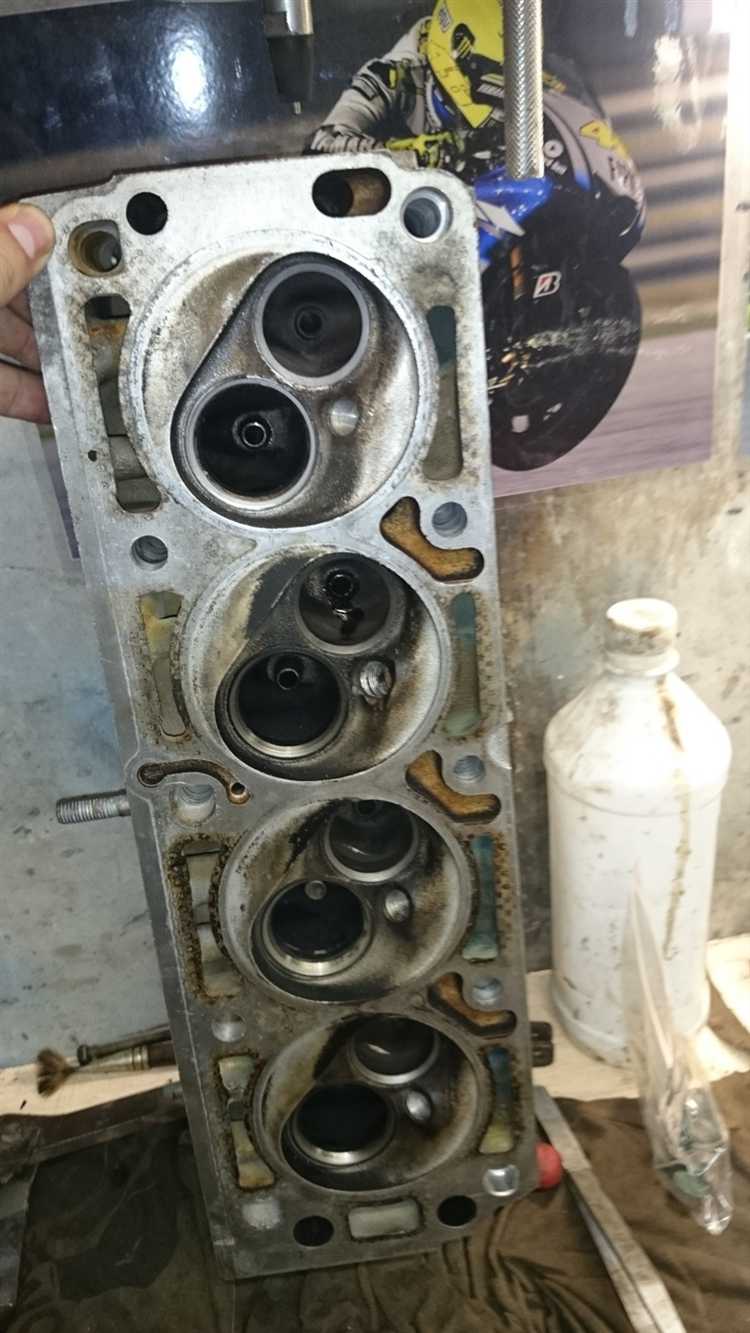

Снятие крышки клапанов и удаление приводного ремня ГРМ
Для доступа к распредвалу необходимо снять крышку клапанов и демонтировать приводной ремень ГРМ. Следуйте пошаговой инструкции:
- Ослабьте и снимите крепежные болты крышки клапанов с помощью головки на 10 мм.
- Аккуратно снимите крышку, избегая повреждения уплотнительной прокладки. При необходимости используйте пластиковую лопатку, чтобы поддеть крышку равномерно.
- Осмотрите прокладку крышки клапанов. При признаках износа замените её на новую для предотвращения протечек масла.
- Для снятия приводного ремня ГРМ найдите натяжной ролик. Ослабьте его крепеж ключом на 13 мм, повернув ролик против часовой стрелки, чтобы снять натяжение ремня.
- Снимите ремень с зубчатых шкивов распредвала и коленчатого вала, отмечая направление вращения ремня для правильной установки при сборке.
- Проверьте состояние ремня: трещины, износ или повреждения требуют замены ремня ГРМ перед повторной установкой.
После снятия крышки клапанов и ремня ГРМ обеспечьте чистоту рабочих поверхностей, удалив грязь и масло, чтобы избежать попадания загрязнений внутрь двигателя.
Фиксация поршней и установка меток ГРМ перед снятием распредвала
Перед снятием распредвала необходимо зафиксировать поршни и правильно выставить метки газораспределительного механизма для сохранения фаз работы двигателя.
- Поверните коленчатый вал по часовой стрелке до совпадения метки шкива коленвала с отметкой на крышке корпуса ГРМ. Это соответствует верхней мертвой точке (ВМТ) первого цилиндра.
- Проверьте совпадение меток на шестернях распредвала с фиксированными метками корпуса ГРМ. На Opel C20NE метки расположены в виде точек или выемок на зубьях шестерен.
- Если метки не совпадают, аккуратно поверните коленвал еще на полный оборот, чтобы выставить их точно.
- Зафиксируйте поршни при помощи специальных фиксаторов, установив их в отверстия для свечей зажигания. Это исключит проворачивание коленвала и распредвала при снятии ремня.
- Освободите доступ к болтам крепления распредвала, сохранив положение меток и фиксацию поршней до полного демонтажа детали.
Точная фиксация поршней и правильная установка меток ГРМ предотвращают нарушение синхронизации, что исключает возможные повреждения клапанов и поршней при повторной сборке.
Пошаговое откручивание и снятие крепежа распредвала
Перед началом работы убедитесь, что двигатель находится в положении ВМТ первого цилиндра, а поршни зафиксированы. Снимите крышку клапанов и ремень ГРМ согласно предыдущим этапам.
Шаг 1. Ослабьте болты крепления шкива распредвала с помощью головки на 24 мм и трещотки. Для предотвращения проворачивания распредвала используйте специальный фиксатор или ключ для шестерни.
Шаг 2. Снимите шкив распредвала после откручивания болта. При необходимости слегка постучите молотком по шкиву через деревянный брусок для освобождения.
Шаг 3. Открутите болты крепления корпуса подшипников распредвала крест-накрест, используя головку на 13 мм. Снимайте болты постепенно, чтобы избежать перекосов и повреждений распредвала.
Шаг 4. Снимите корпус подшипников и аккуратно извлеките распредвал из посадочного места. Не применяйте усилия, которые могут повредить поверхности распределительного вала и гнезда.
Важно: Контролируйте чистоту рабочего места, не допускайте попадания грязи и металлической стружки в двигатель при снятии деталей.
Аккуратное извлечение распредвала из головки блока цилиндров
После откручивания крепежа распредвала убедитесь, что все болты полностью сняты и головка блока цилиндров очищена от загрязнений, чтобы избежать попадания грязи внутрь.
Распредвал извлекается строго по оси – плавно, без рывков и перекосов. Рекомендуется использовать специальные пластиковые или деревянные оправки для равномерного подъёма, чтобы не повредить шейки и кулачки.
При подъёме контролируйте отсутствие контакта распредвала с седлами клапанов и направляющими втулками, чтобы избежать царапин и деформаций. При необходимости применяйте мягкие подкладки на опоры головки.
Извлечённый распредвал размещайте на чистой, ровной поверхности с прокладками из мягкого материала для предотвращения повреждений.
Не допускайте воздействия внешних механических сил, не направленных вдоль оси распредвала, а также попадания посторонних предметов в полости головки.
Проверка состояния и подготовка распредвала к установке
Осмотрите распредвал на наличие задиров и износа рабочих поверхностей кулачков. Предельный износ кулачков не должен превышать 0,05 мм. Используйте микрометр для точных замеров диаметра шейки и кулачков.
Проверьте биение вала на специализированном стенде или с помощью индикатора часового типа. Допустимый радиальный биение не более 0,03 мм. При превышении требуется замена или правка.
Обратите внимание на состояние посадочных мест под подшипники и торцевые поверхности. Трещины, сколы и деформации недопустимы. При обнаружении дефектов вал подлежит замене.
Удалите остатки масла и загрязнения с поверхности распредвала. Для очистки используйте растворитель или керосин, избегая абразивных средств, способных повредить металл.
Перед установкой нанесите на все рабочие поверхности тонкий слой моторного масла для обеспечения начальной смазки при запуске двигателя.
При замене распредвала на новый проверьте соответствие маркировок и технических характеристик оригинальному изделию, чтобы избежать проблем с настройкой фаз газораспределения.
Вопрос-ответ:
Какие инструменты понадобятся для снятия распредвала на Opel C20NE?
Для демонтажа распредвала потребуется набор ключей (включая головки на 10 и 13 мм), торцевой ключ с удлинителем, динамометрический ключ для контроля момента затяжки, отвёртки, а также специальные приспособления для фиксации ГРМ. Дополнительно полезно иметь чистую ветошь и маркировочную ленту для пометок на ремне и шестернях.
Как правильно зафиксировать поршни перед снятием распредвала?
Перед демонтажем распредвала необходимо установить поршни в верхнюю мёртвую точку первого цилиндра. Для этого вращают коленчатый вал по часовой стрелке до совпадения меток на шкивах с отметками на блоке. Фиксация предотвращает смещение фаз газораспределения и позволяет избежать повреждения клапанов при снятии деталей.
Какие признаки указывают на необходимость замены распредвала?
Основные признаки — посторонние шумы в районе ГРМ, сниженная мощность двигателя, повышенный расход топлива и наличие металлической стружки в масле. Также можно обнаружить видимые повреждения на кулачках распредвала или следы износа, что влияет на работу клапанов и требует замены детали.
Какова последовательность действий при снятии крепежа распредвала?
Сначала ослабляют и снимают приводной ремень ГРМ, затем аккуратно откручивают болты крепления крышки распредвала, после чего ослабляют болты крепления распредвала по определённой схеме, чтобы избежать перекосов. После полного откручивания деталь осторожно извлекают из головки блока без усилий, чтобы не повредить сопряжённые поверхности.
Какие меры предосторожности нужно соблюдать при снятии распредвала?
Перед началом работ важно отключить аккумулятор, чтобы избежать случайного запуска двигателя. Необходимо тщательно очистить рабочую область от грязи и пыли, чтобы исключить попадание посторонних частиц внутрь двигателя. При снятии деталей нельзя применять чрезмерное усилие — лучше использовать специальные съемники и следовать инструкции, чтобы не повредить сопряжённые элементы.
