Механизм сцепления на Чанган CS35 представляет собой сухое однодисковое сцепление с механическим или гидравлическим приводом, в зависимости от версии трансмиссии. Основные элементы узла: нажимной диск, ведомый диск, корзина сцепления, выжимной подшипник и маховик. Все компоненты работают в тесной связке и рассчитаны на конкретные характеристики двигателя 1.6 или 1.8 литра, устанавливаемых на эту модель.
Корзина сцепления на CS35 выполнена в форме стального кожуха с встроенным диафрагменным пружинным механизмом. Она обеспечивает прижим ведомого диска к маховику с определённым усилием. Ведомый диск оснащён фрикционными накладками и демпферными пружинами, снижающими рывки при переключении передач. Типичный диаметр диска – около 215 мм, что соответствует компактным габаритам кроссовера.
Маховик на Чанган CS35 – цельностальной, без демпферной ступицы, что характерно для недорогих переднеприводных автомобилей. Выжимной подшипник может быть как классического типа с механическим приводом (в версиях с МКПП), так и интегрированным в гидравлический цилиндр, как на модификациях с роботизированной коробкой передач.
При диагностике сцепления особое внимание следует уделять износу фрикционных накладок и состоянию диафрагменной пружины. Визуальный осмотр корзины часто позволяет выявить термическое повреждение лепестков пружины, что сопровождается трудностями при выключении сцепления. Также важно проверять осевой люфт и плавность хода выжимного подшипника, особенно при появлении постороннего шума при выжиме педали.
Замена сцепления на CS35 требует демонтажа коробки передач, использования центрирующего оправочного инструмента и соблюдения момента затяжки креплений маховика и корзины. Применение оригинальных комплектов сцепления или проверенных аналогов от Valeo и Luk обеспечивает надёжную работу узла без пробуксовок и вибраций.
Из каких компонентов состоит сцепление Чанган CS35
Сцепление Чанган CS35 представляет собой сухую однодисковую систему с механическим приводом, предназначенную для кратковременного разъединения двигателя и трансмиссии. Основные компоненты сцепления включают:
1. Корзина сцепления (нажимной механизм): Включает в себя нажимной диск, кожух и диафрагменную пружину. Нажимной диск изготовлен из чугуна с повышенной износостойкостью и обеспечивает равномерное прижатие ведомого диска к маховику. Диафрагменная пружина служит для стабилизации усилия на педали и быстрого срабатывания привода.
2. Ведомый диск: Состоит из металлической основы с накладками из фрикционного материала на обоих сторонах. Диаметр диска составляет около 215 мм. В конструкции предусмотрены демпферные пружины, снижающие вибрации при передаче крутящего момента. Износ накладок является одним из ключевых факторов, определяющих необходимость замены сцепления.
3. Выжимной подшипник: Радиальный шариковый подшипник, устанавливаемый на муфту сцепления. Обеспечивает плавное и бесшумное отключение сцепления при нажатии на педаль. Его ресурс ограничен, и при замене дисков рекомендуется устанавливать новый подшипник.
4. Маховик: Жестко крепится к коленвалу двигателя и служит опорной поверхностью для ведомого диска. Имеет зубчатый венец для зацепления с бендиксом стартера. При значительном износе поверхности маховика может потребоваться шлифовка или замена.
5. Привод сцепления: На Чанган CS35 используется механический привод с тросовой системой. Трос сцепления соединяет педаль с вилкой выключения сцепления. Его регулировка влияет на высоту педали и эффективность включения/выключения передачи.
Все указанные элементы работают в тесной связке, и износ хотя бы одного из них может привести к снижению эффективности работы сцепления. При диагностике важно оценивать состояние каждого компонента в комплексе.

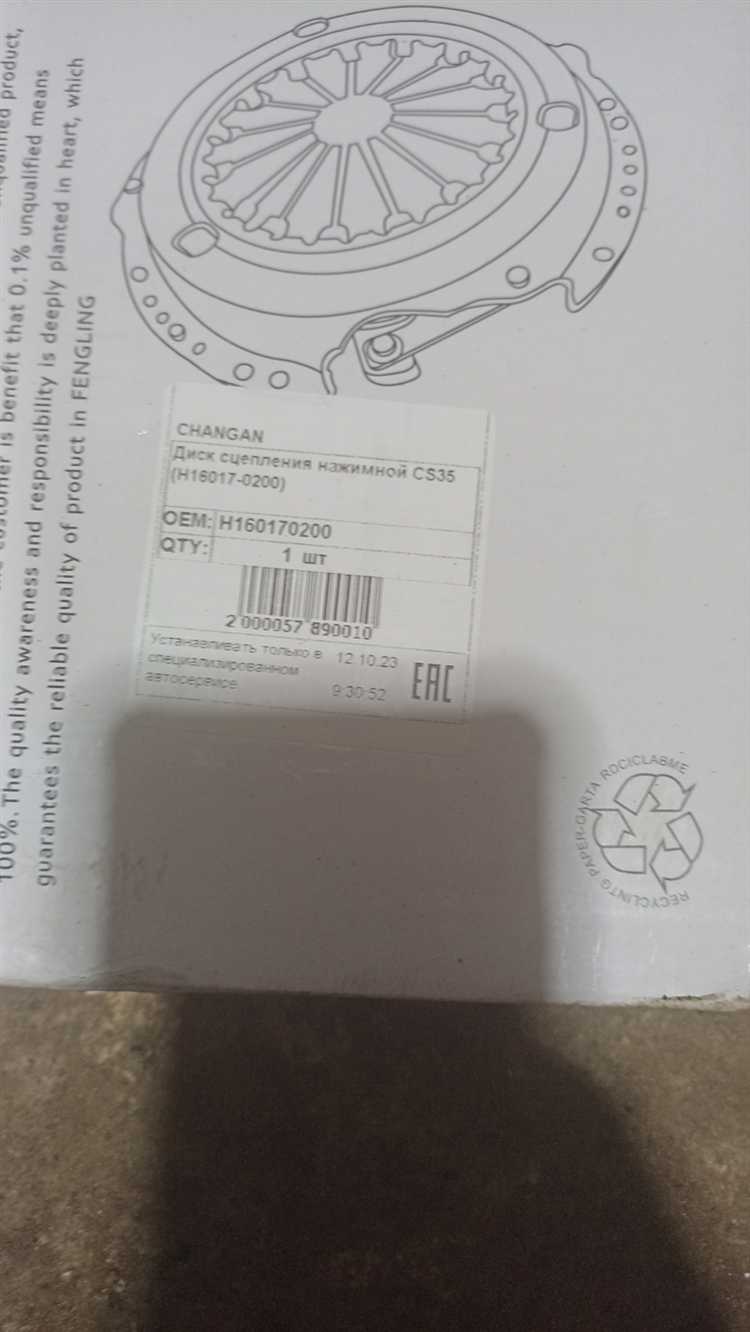

Как работает корзина сцепления в Чанган CS35
Корзина сцепления в Чанган CS35 представляет собой стальной корпус с диафрагменной пружиной, жестко закреплённый на маховике двигателя. Её основная функция – прижимать ведомый диск к маховику с необходимым усилием для передачи крутящего момента от коленчатого вала на трансмиссию.
При нажатии на педаль сцепления рабочий цилиндр гидропривода воздействует на выжимной подшипник. Он, в свою очередь, оказывает давление на лепестки диафрагменной пружины корзины. Это вызывает деформацию пружины и уменьшает прижимное усилие, освобождая ведомый диск. В этот момент передача крутящего момента прерывается, и водитель может переключить передачу без нагрузки.
Когда педаль отпускается, диафрагменная пружина возвращается в исходное состояние, прижимая ведомый диск обратно к маховику. Происходит восстановление связи между двигателем и трансмиссией. Эффективность работы корзины зависит от точности геометрии пружины, усилия зажима и состояния поверхности прижимного кольца.
Рекомендуется регулярно проверять состояние лепестков диафрагменной пружины на наличие следов неравномерного износа или перегрева. Даже минимальная деформация может привести к вибрациям, пробуксовке сцепления и трудностям при включении передач.
В Чанган CS35 используется корзина сцепления с интегрированной диафрагменной пружиной без дополнительных нажимных рычагов, что упрощает конструкцию и снижает массу узла. Это повышает надёжность при умеренных нагрузках, характерных для городского режима эксплуатации.
Роль ведомого диска в сцеплении Чанган CS35
Ведомый диск в сцеплении Чанган CS35 служит основным элементом для передачи крутящего момента от двигателя к трансмиссии. Он размещён между маховиком и нажимным диском и взаимодействует с ними за счёт фрикционных накладок, закреплённых с обеих сторон его поверхности.
Конструкция ведомого диска включает:
- стальную ступицу с шлицевым отверстием для посадки на первичный вал коробки передач,
- демпферный узел с пружинами, компенсирующий крутильные колебания и рывки,
- диск-основание с фрикционными накладками, устойчивыми к износу и перегреву.
При нажатии на педаль сцепления нажимной диск отводится от ведомого, разрывая передачу крутящего момента. В этот момент ведомый диск свободно вращается на первичном валу, что позволяет переключать передачи без нагрузки на синхронизаторы КПП.
После отпускания педали нажимной диск вновь прижимает ведомый к маховику, обеспечивая жёсткое сцепление. Благодаря фрикционным накладкам и демпферной системе обеспечивается плавное включение сцепления, снижение вибраций и защита трансмиссии от перегрузок.
Для надёжной работы сцепления рекомендуется:
- Следить за толщиной фрикционных накладок – при износе менее 1 мм необходима замена.
- Не допускать перегрева сцепления при длительной пробуксовке.
- При появлении рывков или шума при включении сцепления – проверить состояние пружин демпфера.
Ведомый диск в системе сцепления Чанган CS35 выполняет критически важную функцию. Его исправность напрямую влияет на эффективность переключения передач, динамику разгона и ресурс трансмиссии в целом.
Как устроен выжимной подшипник и где он находится
Выжимной подшипник в сцеплении Чанган CS35 выполняет функцию передачи усилия от вилки сцепления к нажимному диску. Он расположен между вилкой сцепления и лепестками диафрагменной пружины корзины и входит в контакт с ними при нажатии на педаль сцепления.
Конструкция выжимного подшипника включает следующие элементы:
- Стальной корпус, обеспечивающий жёсткость и фиксацию в направляющей втулке.
- Внутреннее кольцо, соединённое с внешним подвижным кольцом через ряд шариков или роликов.
- Рабочая поверхность (пятка), контактирующая с лепестками корзины сцепления.
- Манжета и уплотнение, защищающие внутренности от попадания пыли и влаги.
В Чанган CS35 используется подшипник качения закрытого типа, интегрированный с направляющей втулкой. Это решение уменьшает люфт и снижает вибрации при включении сцепления. Подшипник работает в осевом направлении и не вращается постоянно – он активен только во время выжима педали сцепления.
Установлен выжимной подшипник на первичном валу коробки передач, непосредственно напротив корзины сцепления. Он движется по направляющей втулке и толкается вилкой, которая в свою очередь приводится в движение через гидравлический или тросовый привод (в зависимости от модификации).
При замене сцепления рекомендуется осматривать выжимной подшипник на наличие люфта, шума при вращении и следов утечки смазки. Наличие любых из этих признаков требует обязательной замены, даже если подшипник визуально цел. Применение оригинальных или сертифицированных аналогов критично из-за точной подгонки и работы в нагруженной зоне.
Принцип действия маховика в системе сцепления CS35
Маховик в трансмиссии Changan CS35 представляет собой массивный металлический диск, закреплённый на хвостовике коленчатого вала двигателя. Его основная задача – обеспечение инерционного вращения коленвала между рабочими тактами двигателя, а также передача крутящего момента на сцепление и далее к трансмиссии.
На рабочей поверхности маховика крепится ведомый диск сцепления. При включении сцепления нажимной диск прижимает ведомый диск к маховику, обеспечивая жёсткую связь между двигателем и коробкой передач. Таким образом, маховик участвует в процессе передачи тягового усилия с минимальными потерями.
Дополнительная функция маховика – гашение крутильных колебаний. Благодаря своей массе, он стабилизирует обороты коленчатого вала на низких оборотах, особенно заметно это при движении на первой передаче или при старте с места. Это снижает нагрузку на сцепление и коробку передач, продлевая их ресурс.
Маховик в CS35 также служит основой для зубчатого венца, необходимого для запуска двигателя. Стартер зацепляется за этот венец, чтобы провернуть коленвал при запуске. Износ венца или его повреждение может привести к затруднённому запуску двигателя.
Рекомендации по обслуживанию: при замене сцепления рекомендуется проверять маховик на наличие тепловых трещин, задиров и биения. Повреждённый маховик не обеспечит надёжного прижатия ведомого диска, что приведёт к пробуксовке сцепления даже при исправных остальных компонентах.
В CS35 используется цельный маховик, а не двухмассовый, что упрощает конструкцию, снижает стоимость и упрощает обслуживание. Однако это требует более точной балансировки и внимания к состоянию виброизоляции двигателя и трансмиссии.
Тип привода сцепления на Чанган CS35 и его особенности
В модели Чанган CS35 применяется гидравлический привод сцепления, что обеспечивает точное и плавное управление механизмом. В отличие от тросового привода, гидравлика минимизирует потери усилия и снижает износ компонентов за счет равномерного распределения нагрузки.
Гидравлический привод состоит из главного цилиндра сцепления, который соединен с педалью, и рабочего цилиндра, передающего усилие на выжимной подшипник. Такое устройство гарантирует стабильное включение и выключение сцепления даже при длительной эксплуатации.
Особенностью гидропривода Чанган CS35 является использование высококачественной тормозной жидкости с высокой температурной стабильностью, что исключает образование воздушных пробок и обеспечивает постоянное давление в системе.
Регулярная проверка уровня и состояния жидкости, а также своевременная прокачка гидросистемы рекомендуется для предотвращения появления провалов в работе сцепления и снижения риска повреждения механизма.
Гидравлический привод требует меньших усилий на педали, что снижает утомляемость водителя при длительных поездках и улучшает комфорт управления автомобилем.
Материалы фрикционных накладок сцепления CS35
Фрикционные накладки сцепления Чанган CS35 выполнены из органического композита на основе арамидных волокон с добавлением меди и резиновых компонентов. Такой состав обеспечивает оптимальный баланс между износостойкостью и коэффициентом трения, что критично для долговечности узла и плавности передачи крутящего момента.
Арамидные волокна придают накладкам высокую термостойкость, позволяя выдерживать температуры до 350 °C без разрушения структуры. Это снижает риск перегрева и уменьшает вероятность проскальзывания при интенсивных нагрузках.
Медные включения повышают теплопроводность материала, способствуя быстрому отводу тепла от контактной поверхности, что снижает деформацию накладок и сохраняет стабильность характеристик сцепления при длительной эксплуатации.
Резиновые компоненты обеспечивают необходимую эластичность, позволяя компенсировать микронеровности поверхности маховика и корзины, что улучшает сцепление и снижает шум при работе.
Рекомендуется использовать оригинальные или качественные аналоги накладок с аналогичным составом, так как материалы с низкой термостойкостью или чрезмерно жёсткие составы могут привести к ускоренному износу и снижению эффективности сцепления CS35.
Как определить износ элементов сцепления по внешним признакам
Основной признак износа ведомого диска – пробуксовка сцепления при резком нажатии на педаль газа. При этом обороты двигателя растут, а автомобиль медленно ускоряется или не едет вовсе.
Если при отпускании педали сцепления появляется рывок, вибрация или толчки, это указывает на деформацию или износ фрикционных накладок и возможные повреждения ведомого диска.
Звуки постороннего трения, скрежета или стука при включении сцепления свидетельствуют о неисправности выжимного подшипника или корзины сцепления. Наличие таких шумов требует немедленной диагностики.
Педаль сцепления стала «мягкой» или наоборот слишком «жесткой», с резким изменением усилия при нажатии – признак износа или повреждения троса привода или гидравлического контура сцепления.
При визуальном осмотре через сервисный люк можно заметить загрязнение маслом или износ накладок ведомого диска, что снижает сцепление и требует замены комплектующих.
Регулярная проверка позволяет выявить износ ранних стадий и избежать повреждения маховика, что значительно удорожает ремонт сцепления Чанган CS35.
Вопрос-ответ:
Из каких основных компонентов состоит сцепление Чанган CS35?
Сцепление Чанган CS35 включает несколько ключевых элементов: маховик, ведомый диск с фрикционными накладками, нажимной диск (корзина сцепления), выжимной подшипник и механизм привода сцепления. Маховик соединён с коленчатым валом двигателя и служит основой для сцепления. Ведомый диск расположен между маховиком и корзиной и отвечает за передачу крутящего момента. Нажимной диск прижимает ведомый диск к маховику с помощью пружин, обеспечивая сцепление двигателя с трансмиссией. Выжимной подшипник управляет размыканием сцепления, а привод передаёт усилие от педали водителя к выжимному подшипнику.
Какая конструкция выжимного подшипника используется в сцеплении Чанган CS35 и как он функционирует?
В Чанган CS35 применяется подшипник скольжения с роликами, установленный на вилке сцепления. При нажатии на педаль сцепления усилие через привод передаётся на выжимной подшипник, который движется вперёд и воздействует на лепестки нажимного диска (корзины сцепления). Это приводит к разжатию пружин корзины и освобождению ведомого диска, что разрывает передачу крутящего момента от двигателя к коробке передач. Выжимной подшипник должен обеспечивать плавное и равномерное воздействие, снижая износ элементов сцепления и обеспечивая комфортное управление.
Как устроены фрикционные накладки ведомого диска в Чанган CS35 и из каких материалов они изготовлены?
Фрикционные накладки на ведомом диске Чанган CS35 выполнены из смеси органических и минеральных материалов с добавлением специальных смол. Такая комбинация обеспечивает необходимое сцепление с маховиком и корзиной, устойчивость к нагреву и износостойкость. Толщина накладок тщательно контролируется, так как уменьшение их толщины приводит к снижению эффективности сцепления и требует замены ведомого диска. Фрикционные поверхности обладают шершавой текстурой, чтобы увеличить коэффициент трения, что важно для передачи крутящего момента без проскальзывания.
В чем заключается роль корзины сцепления в системе Чанган CS35 и как она взаимодействует с остальными элементами?
Корзина сцепления — это нажимной диск с пружинами, который обеспечивает давление на ведомый диск, прижимая его к маховику. Это давление создаёт сцепление между двигателем и коробкой передач, позволяя передавать крутящий момент. При отпускании педали сцепления пружины корзины сжимают ведомый диск к маховику, а при нажатии выжимной подшипник разжимает корзину, освобождая ведомый диск и разрывая передачу. Корзина изготовлена из прочного металла, способного выдерживать высокие нагрузки и температуры, возникающие при работе сцепления.
