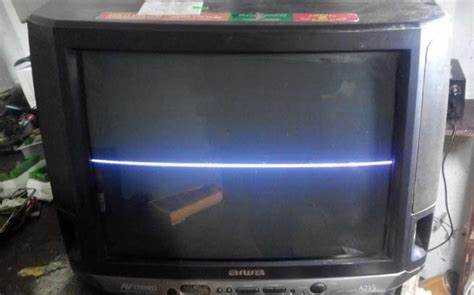

Как разобрать телевизор нова 2оо5

Телевизор Нова 2005 оснащён электронно-лучевой трубкой, блоком строчной развертки и стандартным модулем питания на основе импульсного трансформатора. Перед началом разборки необходимо отключить устройство от сети и разрядить кинескоп, поскольку высокое напряжение может сохраняться даже при выключенном телевизоре.

Корпус Нова 2005 фиксируется саморезами по периметру задней крышки. Они расположены в углублениях и под наклейками – потребуется крестовая отвёртка и фонарик для точного выявления точек крепления. После снятия крышки открывается доступ к блоку питания, кинескопу и плате управления.

Каждый этап разборки сопровождается рисками повреждения компонентов. Необходимо использовать антистатический браслет, избегать касания ножек микросхем и отслеживать расположение элементов. Рекомендуется вести фотофиксацию процесса, чтобы упростить обратную сборку устройства.

Как безопасно отключить телевизор Нова 2005 от сети перед разборкой

Перед началом разборки телевизора Нова 2005 необходимо полностью обесточить устройство, исключив риск поражения электрическим током и короткого замыкания. Начать следует с выключения питания кнопкой на корпусе. После этого извлеките сетевой шнур из розетки, избегая рывков и усилий, чтобы не повредить контакты.

Далее необходимо подождать минимум 10–15 минут, чтобы полностью разрядились внутренние конденсаторы, особенно в блоке питания. В телевизорах этой модели установлены электролитические конденсаторы на 400 В, которые могут сохранять заряд даже после отключения от сети.

Убедитесь в отсутствии остаточного напряжения: используйте мультиметр в режиме измерения постоянного напряжения и проверьте контакты блока питания на наличие остаточного заряда. Если прибор показывает более 5 В, необходимо подождать дополнительное время или разрядить конденсаторы через мощный резистор (не менее 5 Вт и 10 кОм), строго соблюдая полярность и технику безопасности.

После полной разрядки снимите декоративные крышки и панель с разъёмом питания. Проверьте визуально состояние провода: отсутствие трещин, перегибов, следов оплавления. Если вилка встроена в корпус, её следует отсоединить от внутренних клемм при помощи отвёртки, зафиксировав положение проводов для последующей сборки.

Снятие задней крышки телевизора без повреждения корпуса

Перед началом убедитесь, что телевизор отключён от сети и все кабели отсоединены. Положите устройство экраном вниз на ровную, мягкую поверхность, чтобы исключить давление на матрицу.

Для Нова 2005 задняя крышка крепится на саморезах по периметру корпуса. Используйте отвертку с подходящим шлицем, чтобы избежать срыва шляпок. Начинайте выкручивание с углов, затем переходите к боковым креплениям. Не применяйте усилие: если винт не поддаётся, проверьте его на наличие фиксирующего герметика или мусора в шлице.

После удаления всех винтов аккуратно подденьте край крышки пластиковым шпателем или медиатором. Не используйте металлические инструменты – они могут оставить царапины или трещины на корпусе. Двигайтесь по периметру равномерно, слегка приподнимая крышку по ходу.

На некоторых моделях крышка фиксируется защёлками. В этом случае при ощущении сопротивления не тяните – вместо этого аккуратно надавите вбок на предполагаемую точку защёлки до щелчка. Повторяйте действие по всему периметру, пока крышка не освободится полностью.

После снятия внимательно осмотрите внутреннюю сторону крышки – иногда на ней закреплены провода, и резкое движение может их повредить. При наличии кабелей отсоедините разъёмы, предварительно зафиксировав их положение для обратной сборки.

Определение и отсоединение креплений основной платы

После снятия задней крышки телевизора необходимо определить расположение креплений, фиксирующих основную плату внутри корпуса. У модели Нова 2005 плата, как правило, установлена на пластиковых стойках с винтовыми соединениями, а также может дополнительно удерживаться защелками и направляющими пазами.

• Найдите все винты, фиксирующие плату к основанию корпуса. Обычно это 4–6 винтов с крестообразным шлицем. Обратите внимание на длину каждого винта – короткие винты могут использоваться вблизи краёв, а длинные – в центре платы.
• Осмотрите края платы на наличие пластиковых направляющих. При демонтаже не тяните плату вверх – сдвиньте её в сторону выхода из пазов, если они предусмотрены.
• Проверьте наличие защелок. Их отжимают узкой плоской отвёрткой, одновременно приподнимая край платы. Работайте осторожно, чтобы не повредить текстолит.

Перед окончательным извлечением платы обязательно отключите все шлейфы и провода:

1. Отсоедините разъёмы питания, помечая каждый с помощью маркера или наклеек для последующей обратной сборки.
2. Освободите разъёмы LVDS или аналоговые входы/выходы. Некоторые разъёмы снабжены фиксаторами – не тяните за провода, отожмите защёлку и аккуратно извлеките коннектор.
3. Если имеются припайки проводов к плате, используйте паяльник с тонким жалом для отсоединения, предварительно зафиксировав провода, чтобы они не оттянули паяные дорожки.

После отсоединения всех креплений и проводов, извлеките плату обеими руками, удерживая за края. Не допускайте изгиба или перекоса – это может привести к повреждению дорожек или элементов на обратной стороне.

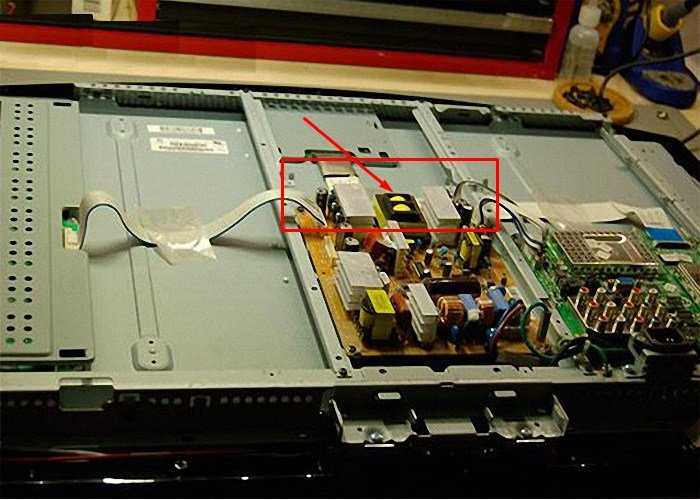

Извлечение блока питания и разъёмов подключения

Перед извлечением блока питания телевизора Нова 2005 убедитесь, что все шлейфы и кабели, идущие к плате питания, отключены. Обычно блок питания расположен с правой стороны корпуса, ближе к задней панели, и крепится на металлическом шасси винтами с прямым шлицем.

1. Открутите фиксирующие винты – их количество варьируется от двух до четырёх. Используйте отвертку с магнитным наконечником для предотвращения потери винтов внутри корпуса.
2. Осторожно поднимите блок питания, избегая резких движений, так как он может быть дополнительно зафиксирован пластиковыми направляющими.
3. Отсоедините все коннекторы, ведущие к материнской плате и инвертору. Каждый разъём следует извлекать строго за корпус, не дёргая за провода.

Разъёмы подключения (антенный вход, HDMI, SCART и др.) чаще всего объединены на одной панели, которая крепится к металлической раме корпуса. Для их демонтажа выполните следующие действия:

• Сначала открутите все винты, фиксирующие интерфейсную панель к корпусу.
• Аккуратно извлеките панель с разъёмами, при этом удерживая соединительные кабели, чтобы не повредить пайку на плате.
• Если разъёмы припаяны к основной плате, полное извлечение возможно только после отсоединения всей платы – это стоит учитывать при планировании разборки.

После демонтажа блока питания и разъёмов проверьте целостность проводников и наличие возможных следов перегрева. Храните извлечённые элементы отдельно, избегая контакта с металлическими предметами.

Демонтаж кинескопа: меры предосторожности и порядок действий

Перед демонтажем кинескопа убедитесь, что телевизор отключён от сети и разряжен. Высоковольтный анод может сохранять напряжение до 25 кВ. Обязателен разряд анода с использованием заземлённой отвёртки: соедините металлический стержень с заземлением через резистор на 1 МОм и аккуратно подведите под присоску анода, удерживая за изолированную часть.

Сначала отсоедините разъёмы от отклоняющей системы, присоединённой к горловине кинескопа. Зафиксируйте положение каждого провода, чтобы избежать ошибок при обратной сборке. Далее снимите отклоняющую систему, ослабив фиксирующий хомут или винт, не прикладывая усилия – стекло хрупкое.

Отсоедините разъём накала и видеосигнала от платы кинескопа. При наличии экранирующего кожуха аккуратно демонтируйте его. Плату с контактами горловины снимайте строго вертикально, избегая перекосов.

Осмотрите кинескоп на наличие дополнительных креплений. Обычно он фиксируется металлическими скобами и винтами к корпусу. Открутите крепления, придерживая стеклянную колбу с двух сторон. Запрещается класть кинескоп на твёрдую поверхность стеклом вниз – используйте мягкую подложку.

Извлеките кинескоп, удерживая за края корпуса, не касаясь стеклянной поверхности. Не допускайте ударов и резких движений – вакуумный кинескоп может взорваться при повреждении. После демонтажа утилизируйте его в соответствии с нормами обращения с электронными отходами.

Разъединение платы управления и элементов интерфейса

Перед отсоединением платы управления убедитесь, что питание телевизора отключено и конденсаторы разряжены. Для доступа к плате снимите крепления, удерживающие её в корпусе.

Отсоединяйте разъемы интерфейсных элементов последовательно, начиная с кабелей кнопок управления и индикаторов. Используйте пластиковую лопатку или пинцет для аккуратного извлечения, чтобы избежать повреждения контактов.

Обратите внимание на маркировку проводов и разъемов – при наличии её фотографируйте или записывайте, чтобы сохранить порядок подключения при сборке.

При отключении шлейфов сенсорных кнопок и дисплея действуйте бережно, избегая чрезмерного натяжения и изгибов. Для отсоединения разъемов с фиксатором аккуратно поднимите или сдвиньте фиксатор перед извлечением.

При необходимости снимите крепления платы с помощью подходящей отвертки, чтобы полностью освободить плату для последующих операций.

После отделения платы управления и интерфейсных элементов проверьте целостность контактных площадок и отсутствие механических повреждений. При обнаружении окисления или загрязнений очистите контакты спиртом и мягкой щеткой.

Как снять динамики и разобраться в аудиосистеме телевизора

Для снятия динамиков в телевизоре Нова 2005 сначала необходимо получить доступ к задней части корпуса. После снятия задней крышки аккуратно отсоедините разъёмы проводки, идущей к динамикам. Обычно динамики крепятся к корпусу четырьмя винтами или защёлками, которые следует аккуратно открутить или отжать.

Аудиосистема телевизора представлена двумя динамиками с сопротивлением 8 Ом и мощностью до 3 Вт каждый. Провода динамиков обычно маркированы красным и черным цветом – это полярность, важная для правильного подключения при сборке.

При демонтаже динамиков рекомендуется проверить целостность проводов и разъёмов, чтобы исключить возможные обрывы или окисление контактов. Если динамики планируется заменить, стоит подбирать модели с аналогичными техническими характеристиками для сохранения качества звука.

После снятия динамиков аудиосистема телевизора включает усилитель звука, который располагается на основной плате. Для проверки работы усилителя можно использовать мультиметр и осциллограф, замеряя сигнал на выходе усилителя при подаче аудиосигнала.

При повторной сборке динамики устанавливаются на прежние места, винты затягиваются без излишнего усилия, чтобы не повредить корпус или мембрану. Контакты соединяются согласно маркировке, обеспечивая правильную полярность.

Подготовка разобранных компонентов к осмотру или утилизации

После разборки телевизора Нова 2005 необходимо тщательно подготовить все компоненты для дальнейшего осмотра или утилизации. Сначала разделите детали на три группы: электронные платы, механические части и расходные материалы (кабели, крепежи, изоляция).

Платы очистите от пыли и остатков припоя с помощью изопропилового спирта и мягкой кисти. Осмотрите элементы на наличие видимых повреждений, трещин или вздутия конденсаторов. Для проверки целостности дорожек используйте мультиметр в режиме прозвонки.

Механические части – крепеж, корпуса и металлические элементы – промойте в теплой воде с мягким моющим средством, высушите естественным способом. Убедитесь, что нет острых краев, которые могут привести к травмам при дальнейшем обращении.

Кабели и провода, не подлежащие повторному использованию, разрежьте на небольшие фрагменты, чтобы предотвратить повторное использование и обеспечить корректную переработку. Разъемы отсоедините, помечая каждую группу для удобства идентификации.

Для утилизации электроники соблюдайте требования местного законодательства по обращению с опасными отходами. Компоненты с ртутью, свинцом и другими токсичными веществами помещайте в специальные контейнеры и передавайте сертифицированным компаниям по переработке.

Обязательно ведите учет собранных материалов с указанием их состояния и места хранения. Это ускорит процесс сортировки и обеспечит безопасность при дальнейших действиях с компонентами.

Вопрос-ответ:

Какие инструменты понадобятся для разборки телевизора Нова 2005?

Для разбора телевизора Нова 2005 потребуются: крестовая и плоская отвертки разных размеров, пинцет, плоская пластиковая лопатка для аккуратного отделения защёлок, а также изолированные щипцы для работы с проводами. Иногда может понадобиться мультиметр для проверки элементов и ножницы для аккуратного срезания стяжек или изоляции.

Как правильно снять заднюю крышку, чтобы не повредить корпус телевизора?

Перед снятием крышки необходимо полностью отключить телевизор от сети. Затем внимательно проверить наличие всех винтов по периметру задней панели и открутить их. После этого аккуратно вставить пластиковую лопатку между корпусом и крышкой, чтобы отделить защёлки. Работать стоит по всему периметру равномерно, чтобы избежать деформаций. Не стоит применять чрезмерную силу — лучше искать точки крепления и освобождать их постепенно.

Какие меры предосторожности нужно соблюдать при демонтаже кинескопа из телевизора Нова 2005?

Кинескоп содержит вакуум и является хрупким элементом, поэтому при его снятии необходимо избегать ударов и резких движений. Перед началом работы следует разрядить конденсаторы блока питания, чтобы избежать поражения электрическим током. Используйте резиновые перчатки и защитные очки. Кинескоп следует держать за корпус, не прикасаясь к стеклянной колбе руками, так как жир и грязь ухудшают качество работы и увеличивают риск повреждения. После извлечения хранить его нужно в безопасном месте, где он не упадёт и не столкнётся с твёрдыми предметами.

Как правильно отсоединить плату управления и элементы интерфейса без повреждений?

Для отсоединения платы управления сначала нужно внимательно осмотреть все разъёмы и зафиксировать, где они расположены. Отсоединять следует аккуратно, придерживая разъём у основания, чтобы не повредить контакты. Часто разъёмы фиксируются защёлками — их нужно слегка приподнять или сдвинуть. Не стоит тянуть за провода. Перед снятием платы рекомендуется сфотографировать расположение соединений или сделать заметки для правильной сборки. При необходимости использовать антистатический браслет, чтобы избежать повреждения элементов статическим электричеством.
