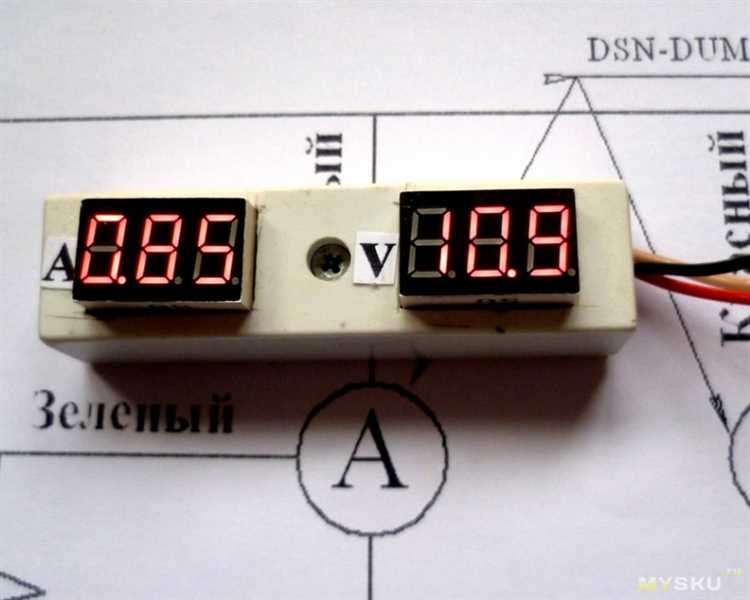

Как собрать амперметр и вольтметр

Самостоятельная сборка амперметра и вольтметра позволяет получить точные приборы для контроля тока и напряжения в простых электрических цепях. Для сборки не требуется промышленное оборудование – достаточно базовых радиодеталей, мультиметра и паяльника. Оба прибора можно собрать на базе операционного усилителя, микроконтроллера или с использованием аналоговых индикаторов.

Амперметр подключается последовательно в цепь и измеряет силу тока. Основой может быть шунтирующий резистор с известным сопротивлением, подключённый к аналоговому измерителю или преобразователю сигнала. Для вольтметра требуется параллельное подключение к участку цепи. В простейшем варианте схема включает делитель напряжения и микросхему АЦП, подключённую к дисплею или микроконтроллеру, например Arduino.

Для точной калибровки потребуется эталонный источник напряжения и контрольный мультиметр. При сборке важно учитывать диапазоны измерений и защиту от перенапряжения. При работе с постоянным током используют резисторы с точностью не ниже 1 %, а для переменного – выпрямляющие мосты и фильтры.

Собранные приборы можно использовать для проверки аккумуляторов, блоков питания, зарядных устройств, схем управления и других устройств. При правильной настройке они обеспечивают стабильную работу и высокую точность измерений в пределах допустимых допусков.

Выбор типа схемы для амперметра и вольтметра

Перед сборкой устройств необходимо определить, какой тип схемы будет использоваться – аналоговый или цифровой. Выбор зависит от точности измерений, доступных компонентов и уровня подготовки исполнителя.

Аналоговая схема амперметра обычно строится на базе миллиамперметра с добавлением шунтирующего резистора, сопротивление которого рассчитывается по формуле R = U/I, где U – падение напряжения на шунте, I – максимальный измеряемый ток. Такой подход прост в реализации, но требует точного подбора резисторов и калибровки.

Цифровые схемы амперметров часто базируются на использовании операционного усилителя и внешнего аналого-цифрового преобразователя. Альтернативный вариант – использование готовых модулей на базе микросхем, например INA219 или ACS712. Они обеспечивают более высокую точность и позволяют отображать данные на дисплее.

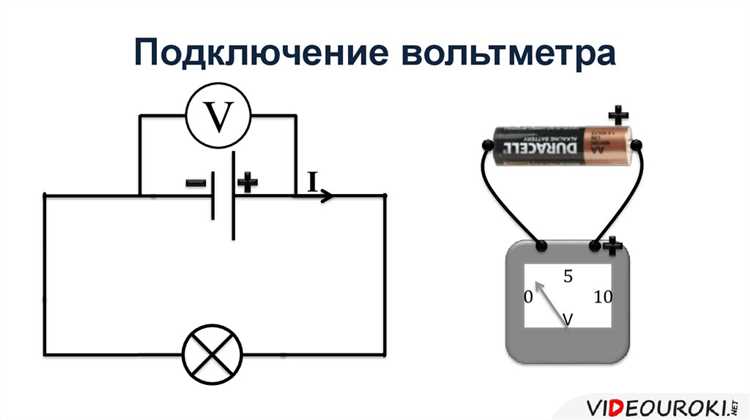

Для вольтметров аналогичного деления – аналоговые схемы используют делитель напряжения с резисторами высокой точности и стрелочный индикатор. Цифровые схемы включают в себя микроконтроллер с АЦП и модуль индикации (например, на базе дисплея 1602 или семисегментного индикатора).

Если планируется использовать вольтметр и амперметр в одном корпусе, предпочтительнее выбирать цифровую схему с общей платой и независимыми измерительными каналами. Это позволяет уменьшить габариты и упростить питание.

При выборе схемы стоит учитывать и питание устройства: для аналоговой схемы допустимо питание от батареек, в то время как цифровая может потребовать стабилизированное напряжение 5 В или 3,3 В, особенно при использовании микроконтроллеров.

Рекомендуется заранее составить схему на бумаге или в симуляторе (например, в LTspice или Proteus), чтобы оценить поведение компонентов до пайки.

Необходимые компоненты и инструменты для сборки

Для сборки амперметра и вольтметра потребуется набор электронных компонентов, измерительных элементов и базовых инструментов. Ниже приведён перечень, разделённый по типам устройств.

• Микроконтроллер: Arduino Uno или аналогичный – для обработки сигналов и отображения значений.
• Шунт (токоизмерительный резистор): номиналом 0,1–0,01 Ом, мощностью от 5 Вт, в зависимости от диапазона измерения тока.
• Делитель напряжения: два резистора с номиналами, подобранными под измеряемое напряжение (например, 10 кОм и 1 кОм для 0–50 В).
• Жидкокристаллический дисплей: 1602 или OLED 0.96” – для отображения результатов.
• Операционный усилитель: например, LM358 – для усиления сигнала от шунта (опционально, при необходимости повысить чувствительность).
• Источник питания: стабилизированный блок питания 5 В или батарея 9 В с понижающим модулем.
• Провода, клеммы, макетная плата или пайка: для соединения элементов между собой.
• Корпус (опционально): пластиковый или металлический, с вырезами под дисплей и клеммы.

Дополнительные материалы и инструменты для сборки:

1. Паяльник мощностью 25–60 Вт и припой с флюсом.
2. Третья рука или держатель для платы – для удобства пайки.
3. Тестер или мультиметр – для предварительной проверки элементов и калибровки собранного устройства.
4. Отвёртки, кусачки, пинцет – для механической сборки и зачистки проводов.
5. Узкий термоусадочный кембрик или изолента – для изоляции оголённых соединений.

При выборе компонентов рекомендуется учитывать параметры измеряемой цепи – максимальный ток, напряжение, частоту переключений и требования к точности. Ошибки на этом этапе могут привести к искажённым показаниям или выходу устройства из строя.

Подключение шунта для измерения тока

Шунт представляет собой прецизионный низкоомный резистор, подключаемый последовательно с нагрузкой. Его основная функция – создание небольшого падения напряжения пропорционального протекающему току, которое затем измеряется вольтметром.

При выборе и подключении шунта важно учитывать следующие параметры:

• Номинальный ток – максимальное значение, при котором шунт сохраняет точность.
• Сопротивление – подбирается так, чтобы создаваемое напряжение укладывалось в диапазон измеряемого прибора (обычно 75 мВ или 150 мВ).
• Материал – предпочтительно использовать манганин или константан для минимальной температурной зависимости.

1. Отключить питание цепи перед подключением шунта.
2. В разрыв положительного или отрицательного провода установить шунт с надёжным контактным соединением.
3. Убедиться в отсутствии коротких замыканий и соблюдении полярности подключения.

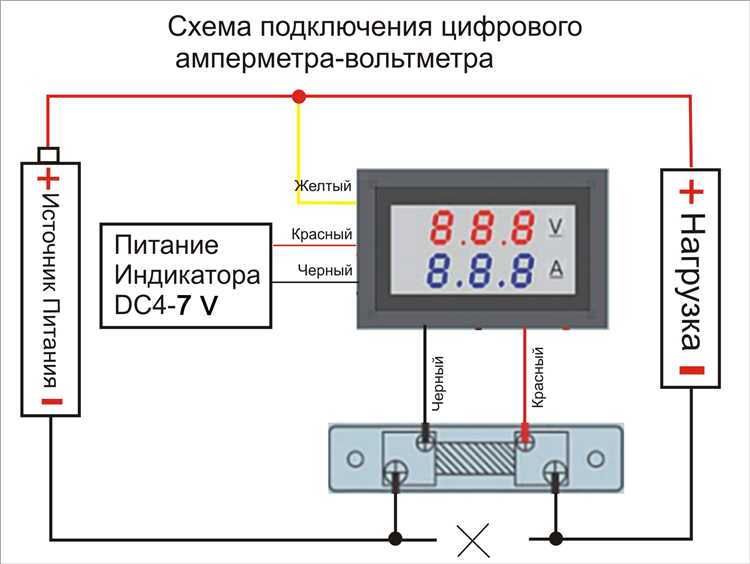

При использовании цифрового амперметра с внешним шунтом необходимо удостовериться, что прибор рассчитан на соответствующее напряжение падения. В случае самостоятельной сборки аналоговой схемы, напряжение с шунта подаётся на усилитель, обеспечивающий требуемый масштаб измерения.

Сборка измерительной цепи для амперметра

Для сборки измерительной цепи амперметра необходимо правильно включить шунт в цепь и обеспечить надежное соединение с измерительным механизмом. Шунт подбирается в зависимости от предельного измеряемого тока и чувствительности используемого измерительного прибора. Например, для стрелочного миллиамперметра с током полного отклонения 1 мА и внутренним сопротивлением 100 Ом, при желании измерять ток до 5 А, потребуется шунт с сопротивлением около 0,02 Ом.

Шунт всегда подключается параллельно измерительной головке. Чтобы минимизировать погрешности, рекомендуется использовать низкоомные прецизионные резисторы с минимальной температурной зависимостью. Допустимо использовать самодельный шунт из медной или латунной полосы, предварительно рассчитав ее сопротивление по формуле: R = ρ × L / S, где ρ – удельное сопротивление материала, L – длина, S – площадь поперечного сечения.

Контактные соединения выполняются пайкой или с помощью винтовых клемм с гарантированным прижимом. Важно избегать удлинения проводов между шунтом и измерительным механизмом, особенно если используется стрелочный прибор: дополнительное сопротивление приведёт к искажению показаний.

После сборки цепь проверяется на отсутствие паразитных сопротивлений между соединениями, а также проводится пробное включение на известной нагрузке для оценки точности. При необходимости корректировка выполняется подбором шунта или добавлением маломощного подстроечного резистора параллельно измерительной головке.

Сборка делителя напряжения для вольтметра

Делитель напряжения используется для согласования измерительного диапазона вольтметра с высоким уровнем входного напряжения. Основу делителя составляют два резистора, подключённых последовательно между измеряемым источником и общим проводом.

Для расчёта номиналов используется формула:
Vвых = Vвх × (R2 / (R1 + R2)), где Vвх – измеряемое напряжение, Vвых – напряжение на входе вольтметра, R1 – верхний резистор (подключается к плюсу источника), R2 – нижний резистор (между выходом и землёй).

Если, например, вольтметр рассчитан на 5 В, а измерять нужно до 50 В, оптимальное соотношение R1 к R2 – 9:1. При R2 = 10 кОм, R1 должен быть 90 кОм. Допустимое отклонение сопротивлений не должно превышать 1 % для сохранения точности измерений.

Резисторы нужно устанавливать на монтажной плате или пайкой на макетной плате. Все соединения должны быть надёжно зафиксированы, пайка – аккуратной, без замыканий. При пайке необходимо избегать перегрева резисторов, особенно если они маломощные (до 0.25 Вт).

После сборки рекомендуется проверить выходное напряжение мультиметром при подаче опорного напряжения (например, 10 В). Если расчёты и монтаж выполнены правильно, на выходе делителя должно быть 1 В при R1 = 90 кОм и R2 = 10 кОм.

В качестве дополнительной защиты можно включить параллельно R2 стабилитрон с напряжением чуть выше номинала вольтметра. Это поможет защитить вход прибора от перенапряжения при случайных пиковых значениях на входе.

Настройка и проверка точности измерений

Перед началом эксплуатации амперметра и вольтметра необходимо выполнить калибровку. Для вольтметра подключите эталонный источник постоянного напряжения с известным значением, например, 5 В с погрешностью не более 0,1%. Сравните показания прибора с эталонным значением, при необходимости корректируйте подстроечным резистором делителя напряжения.

Для амперметра используйте стабилизированный источник тока с контролируемой величиной тока, например, 100 мА. Последовательно подключите эталонный шунт с известным сопротивлением и измерьте напряжение на нем для расчета тока. Если отклонения превышают 2%, откорректируйте сопротивление шунта или проверьте целостность соединений.

Проверку точности рекомендуется выполнять при нескольких значениях тока и напряжения в пределах измерительного диапазона. При больших отклонениях следует проверить качество пайки, контактных соединений и стабильность источников питания.

Для оценки линейности измерений замерьте значения на 20%, 50%, 80% шкалы. Погрешность не должна превышать 1,5% от полного диапазона. При систематических ошибках пересчитайте номиналы резисторов или замените компоненты на более точные с допуском не выше 1%.

Рекомендуется повторять проверку точности каждые 6 месяцев или после длительного простоя прибора. Это позволит сохранить стабильность измерений и своевременно выявить возможные дефекты.

Особенности подключения к постоянному и переменному току

Для цепей переменного тока полярность не учитывается, так как напряжение и ток меняют направление. Амперметр и вольтметр должны быть рассчитаны на работу с переменным током, иметь соответствующий класс точности и внутренние компоненты, например, трансформаторы тока или напряжения. Амперметр подключается последовательно, а вольтметр – параллельно нагрузке, как и в цепи постоянного тока.

При измерениях в сетях переменного тока с частотой 50 или 60 Гц важно учитывать номинальное напряжение и ток приборов. Для защиты и точности используются шунты и делители напряжения, рассчитанные на переменный ток с учетом реактивных составляющих. В схемах с высокой частотой или нелинейной нагрузкой требуется дополнительная фильтрация и корректировка измерений.

Неправильное подключение к постоянному или переменному току приводит к ошибкам измерений и может вывести прибор из строя. Следует использовать соответствующие предохранители и соблюдать технические характеристики приборов, указанные в паспорте. Перед подключением рекомендуется проверить исправность и правильность подключения на тестовой установке.

Ошибки при сборке и способы их устранения

Неправильное подключение шунта – частая ошибка, приводящая к заниженным или завышенным показаниям амперметра. Шунт должен быть установлен параллельно в цепь с амперметром, при этом контактные соединения должны быть надежными и иметь минимальное сопротивление. Для устранения ошибки проверьте полярность и плотность соединений, при необходимости перепаяйте контакты.

Использование резисторов с неподходящими номиналами при сборке делителя напряжения приводит к искажению показаний вольтметра. Для исправления замените резисторы на те, значения которых рассчитаны с учетом максимального измеряемого напряжения и внутреннего сопротивления прибора.

Отсутствие калибровки после сборки приводит к неточным измерениям. Проверка и регулировка точности производится с помощью эталонных источников напряжения и тока. При выявлении расхождений используйте подстроечные резисторы или корректируйте схему.

Перепутывание полярности при подключении приборов к источнику постоянного тока вызывает неправильное считывание и риск повреждения компонентов. Исправляется проверкой маркировки на клеммах и соблюдением схемы подключения.

Недостаточный контакт или использование тонких проводов увеличивает падение напряжения, искажая показания. Рекомендуется применять провода сечением не менее 0,5 мм² и тщательно обжимать клеммы.

Пренебрежение изоляцией приводит к коротким замыканиям и повреждению устройства. Обязательно используйте изоленту или термоусадочные трубки на местах пайки и соединений.

Несоблюдение требований по частоте измеряемого тока и напряжения вызывает нестабильную работу приборов. Для переменного тока используйте схемы с фильтрацией и выпрямлением, соответствующие техническим характеристикам компонентов.

Вопрос-ответ:

Какие компоненты нужны для самостоятельной сборки амперметра и вольтметра?

Для сборки амперметра и вольтметра потребуется корпус, стрелочный или цифровой измерительный механизм, шунт для амперметра, резисторы для делителя напряжения в вольтметре, провода, соединительные клеммы и элементы питания (если используется цифровая схема). Дополнительно нужны инструменты для пайки и монтажа, а также мультиметр для проверки собранной схемы.

Как правильно подключить шунт в амперметре, чтобы измерения были точными?

Шунт устанавливают параллельно с измерительным механизмом амперметра так, чтобы большая часть тока проходила именно через него, а не через прибор. Для этого шунт выбирают с известным сопротивлением, значительно меньшим, чем у механизма. При подключении важно обеспечить минимальный контактный переход и надежные пайки, чтобы избежать дополнительных сопротивлений, которые исказят показания.

Как настроить точность вольтметра, собранного своими руками?

Настройка точности начинается с правильного выбора резисторов делителя напряжения с точными номиналами и малым допуском. После сборки рекомендуется сравнить показания вольтметра с эталонным прибором на нескольких контрольных напряжениях. При необходимости следует откорректировать номиналы резисторов или использовать потенциометр для подстройки шкалы. Важна также стабильность элементов и качественный монтаж без потерь на контактах.

Какие типичные ошибки встречаются при сборке амперметра и вольтметра своими руками, и как их избежать?

Основные ошибки — неправильное подключение шунта или делителя напряжения, использование резисторов с неподходящими номиналами, плохие контакты и пайка, приводящие к искажениям сигналов. Часто встречается перепутывание полярности, особенно в цифровых схемах. Чтобы избежать проблем, следует тщательно проверять схемы перед сборкой, использовать точные компоненты и тестировать приборы на разных режимах до эксплуатации.
