Как собрать внутреннюю гранату ваз 2114

Внутренняя граната ВАЗ 2114 – важный узел шарнира равных угловых скоростей, передающий крутящий момент от полуоси к колесам с минимальными потерями. Правильная сборка гранаты напрямую влияет на надежность и долговечность приводного механизма. В статье подробно рассмотрены этапы сборки с учётом технических особенностей модели.

Для работы понадобятся специализированные инструменты: съемник стопорных колец, смазка высокой вязкости и новые стопорные кольца. Внимание к чистоте деталей и правильному распределению смазки позволит избежать преждевременного износа и повреждений.

В процессе сборки важно соблюдать рекомендуемый момент затяжки и проверять отсутствие люфтов в подшипниках. Последовательное выполнение инструкций гарантирует точную посадку всех элементов и восстановление рабочего ресурса гранаты.

Подготовка инструментов и деталей для сборки внутренней гранаты

Для корректной сборки внутренней гранаты ВАЗ 2114 необходим набор специализированных инструментов и проверенных деталей. Собираясь выполнять работу, подготовьте:

• набор головок и ключей – желательно метрические 10, 12, 17 мм;
• пресс для запрессовки внутреннего кольца гранаты;
• съемник стопорных колец;
• тонкие плоскогубцы для работы с зажимными кольцами;
• молоток с резиновым бойком для аккуратной сборки;
• смазка для гранат (литол-24 или специальная для ШРУСов);
• чистая ветошь для удаления загрязнений;
• наконечник или оправка для центровки шариков;
• контргайки и новые стопорные кольца;
• проверенные подшипники с заводской маркировкой;
• новые пыльники внутренней гранаты, без трещин и повреждений.

Все детали рекомендуется осмотреть на наличие дефектов: трещин, коррозии, чрезмерного износа. При обнаружении сомнительных элементов замените их до начала сборки. Особое внимание уделите состоянию подшипников и пыльников – от их качества зависит долговечность узла.

Перед началом работы очистите все поверхности от старой смазки и грязи. Для смазки используйте состав, рекомендованный производителем, не заменяйте его универсальными средствами – это может привести к быстрому износу.

Оптимальная организация рабочего места с удобным доступом ко всем инструментам и деталям ускорит процесс сборки и снизит риск ошибок.

Очистка и проверка компонентов перед сборкой

Перед сборкой внутренней гранаты Ваз 2114 необходимо тщательно очистить все детали от старой смазки, грязи и металлической стружки. Для этого используйте обезжириватель или керосин. После очистки протрите компоненты чистой ветошью без ворса.

Проверка деталей проводится по следующим параметрам:

• Пыльники и сальники: осмотрите на наличие трещин, разрывов и деформаций. Поврежденные элементы обязательно замените.
• Шариковые подшипники: проверьте легкость вращения и отсутствие люфта. Подшипники с заеданием или люфтом подлежат замене.
• Внутренние кольца и стакан: осмотрите на предмет износа, задиров и коррозии. Поверхность должна быть гладкой и без повреждений.
• Шарниры и пальцы: проверьте отсутствие выработки и деформаций. Пальцы должны плотно входить в гнезда без люфта.

Для удаления мелких загрязнений используйте мягкую щетку или ветошь, избегайте применения абразивных средств, которые могут повредить поверхности деталей.

Все металлические детали после очистки рекомендуется обработать свежей смазкой, подходящей для гранат (например, смазка Литол-24), чтобы обеспечить надежную защиту от коррозии и правильное функционирование при сборке.

Правильная установка стопорного кольца на внутренний вал гранаты

Перед установкой стопорного кольца очистите канавку внутреннего вала от грязи, пыли и остатков смазки. Это обеспечит плотное и надежное закрепление.

Выберите стопорное кольцо по диаметру, соответствующее внутреннему валу гранаты ВАЗ 2114. Кольцо не должно иметь деформаций или трещин.

Для установки используйте специальные съемники или плоскогубцы с узкими губками. Раскройте кольцо осторожно, не растягивая его чрезмерно, чтобы не потерять эластичность.

Аккуратно вставьте кольцо в канавку вала до упора, контролируя, чтобы оно полностью вошло в паз и не выступало за края.

Проверьте фиксацию, слегка сдвинув кольцо вдоль канавки. При правильной установке кольцо должно оставаться неподвижным, без люфтов.

Если кольцо трудно устанавливается, не применяйте чрезмерное усилие – лучше заменить его на новое с точными размерами.

После установки проверьте, чтобы стопорное кольцо не мешало вращению или посадке остальных компонентов внутренней гранаты.

Сборка внутреннего шарнира и нанесение смазки

Перед сборкой внутреннего шарнира тщательно очистите все детали от старой смазки и загрязнений. Используйте ветошь и растворитель для удаления грязи, пыли и металлической стружки.

Нанесите на подвижные элементы шарнира специальную смазку Литол-24 или аналогичную пластичную смазку, предназначенную для шарниров. Объем смазки должен обеспечивать равномерное покрытие всех внутренних поверхностей, но без излишков, которые могут вытекать при эксплуатации.

Уложите смазку внутри чашки шарнира, распределяя ее равномерно по поверхности подшипников и внутренних роликов. Особое внимание уделите равномерному покрытию игольчатых подшипников – от этого зависит плавность работы шарнира.

Собирайте внутренний шарнир в следующем порядке:

После сборки удалите излишки смазки, чтобы избежать загрязнения окружающих деталей. Проверьте отсутствие люфтов и плавность вращения. При необходимости добавьте смазку для устранения шумов и улучшения работы шарнира.

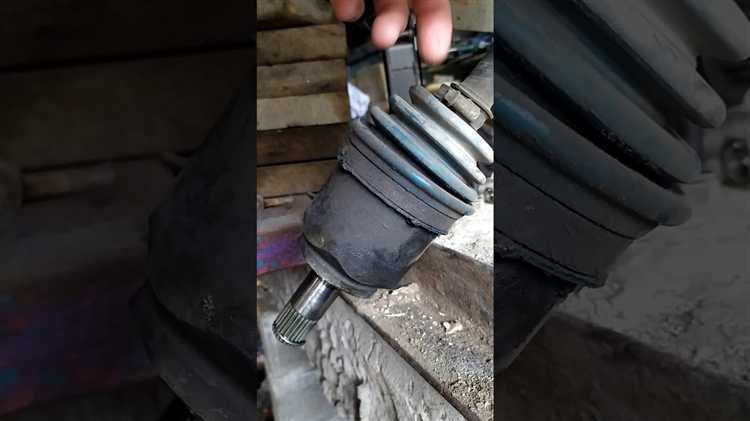

Соединение гранаты с приводным валом и контроль посадки

Перед установкой гранаты на приводной вал необходимо очистить поверхность вала от грязи и старой смазки, а также проверить шлицы на отсутствие повреждений и износа.

Нанесите тонкий слой пластичной смазки на шлицы вала для облегчения посадки и предотвращения коррозии. Смазка должна быть рекомендована для ШРУСов, например, литиевая или специально для гранат.

Аккуратно наденьте внутренний шарнир гранаты на приводной вал, совместив шлицы валов. Не допускайте перекосов и усилий при посадке, чтобы избежать повреждения шлицов и внутренних элементов.

После посадки гранаты на вал следует проверить глубину посадки. ВАЗ 2114 предусматривает полный заход гранаты до упора в вал, без зазоров. Для контроля используйте линейку или штангенциркуль, измерив расстояние от торца вала до стопорного кольца гранаты.

Убедитесь в надежной фиксации стопорного кольца, предотвращающего смещение гранаты. Если кольцо смещается или плохо фиксируется, его необходимо заменить.

Проверьте свободный ход шарнира при вращении и отсутствии люфтов. Любые заедания или излишний люфт свидетельствуют о неправильной посадке или дефектах деталей.

Проверка и регулировка свободного хода гранаты после сборки

После сборки внутренней гранаты необходимо проверить свободный ход для исключения излишнего люфта или заеданий. Установите гранату на приводной вал, зафиксируйте положение и вручную прокрутите вал. Свободный ход не должен превышать 1–2 мм в осевом направлении.

Если люфт превышает допустимые значения, проверьте правильность посадки стопорного кольца и равномерность зажима внутреннего шарнира. Неплотное кольцо может вызвать увеличение люфта и преждевременный износ деталей.

Для регулировки свободного хода применяйте прокладки или подложки между деталями, если конструкция это предусматривает. В некоторых случаях требуется заменить изношенные элементы или подточить поверхность посадочного места, чтобы обеспечить плотное прилегание.

После регулировки повторно проверьте вращение вала: движение должно быть плавным без заеданий, и люфт должен оставаться в пределах 0,5–2 мм. При сильном сопротивлении либо ощутимых заеданиях разбирайте узел для поиска и устранения причин.

Контроль свободного хода рекомендуется выполнять при каждой сборке, а также после эксплуатации гранаты с пробегом свыше 50 тыс. км, так как износ приводит к увеличению люфта и снижению ресурса.

Установка собранной гранаты на автомобиль Ваз 2114

Перед установкой гранаты убедитесь в чистоте и целостности сальников и пыльников. Повреждённые элементы замените. Проверьте состояние приводного вала и ступицы, удалите загрязнения и следы коррозии.

Нанесите тонкий слой литиевой смазки на внутренний диаметр сальника и посадочную поверхность гранаты на валу. Это облегчит установку и улучшит герметичность.

Совместите шлицевую часть гранаты с приводным валом, аккуратно нажимая до упора. Не применяйте избыточную силу – при затруднении осмотрите вал и гранату на наличие дефектов или загрязнений.

После посадки гранаты установите стопорное кольцо, если оно предусмотрено конструкцией. Проверьте фиксацию кольца на валу, чтобы исключить самопроизвольное смещение.

Подсоедините гранату к ступице колеса, зафиксировав крепёжные болты моментом 80-100 Н·м. Используйте динамометрический ключ для точного контроля усилия затяжки.

Проверьте свободный ход и отсутствие люфтов в шарнире гранаты. При необходимости выполните регулировку по инструкции, чтобы избежать ускоренного износа и вибраций при движении.

Установите защитный пыльник, закрепив его хомутами. Убедитесь, что пыльник плотно прилегает без перекосов и складок, что предотвратит попадание грязи и влаги внутрь шарнира.

Перед окончательной сборкой подвески проверьте смазку внутри гранаты, при необходимости добавьте специализированную смазку через пресс-масленку или нанесите вручную.

После установки гранаты и сборки узлов проверьте автомобиль на подъёмнике или эстакаде: прокрутите колесо и оцените отсутствие посторонних звуков и вибраций.

Вопрос-ответ:

Какие инструменты нужны для сборки внутренней гранаты Ваз 2114?

Для сборки внутренней гранаты потребуются ключи различных размеров (обычно на 10 и 13), отвертки, молоток с резиновым бойком, стопорные кольца и специальные съемники для установки и снятия деталей. Также пригодится смазка для шарниров и чистая ветошь для очистки компонентов. Наличие точного набора позволяет выполнить работу аккуратно и без повреждений.

Как проверить правильность установки стопорного кольца на внутреннем валу гранаты?

После установки стопорного кольца проверьте, что оно надежно зафиксировано в пазу и не смещается при вращении вала. Для этого аккуратно попробуйте сдвинуть кольцо пальцами или легким инструментом — оно должно оставаться на месте. Неправильная фиксация приводит к быстрому износу и поломке гранаты, поэтому проверка обязательна.

Что делать, если при сборке гранаты внутренняя часть слишком туго вращается?

Слишком тугое вращение говорит о том, что детали либо установлены с перекосом, либо внутри недостаточно смазки. Сначала разберите гранату и очистите все поверхности от грязи и старой смазки. Затем нанесите качественную консистентную смазку на все движущиеся части. При повторной сборке следите за правильной посадкой компонентов, чтобы не создавать дополнительное сопротивление.

Как правильно наносить смазку при сборке внутреннего шарнира гранаты?

Смазку следует равномерно распределить по подвижным элементам шарнира — игольчатым подшипникам, шипам и внутренней поверхности корпуса. Используйте густую консистентную смазку, предназначенную для высоконагруженных деталей. Наносите ее так, чтобы все игольчатые подшипники были покрыты слоем смазки, но без избытка, который может вытекать при работе.

Какие признаки указывают на необходимость замены внутренней гранаты на Ваз 2114?

Основные признаки — посторонний шум при вращении колес, вибрация при разгоне или поворотах, ощущение «заедания» или люфта в приводном валу. Если при осмотре видно повреждение игольчатых подшипников, изношенные пазы или деформацию деталей, замена гранаты обязательна. Игнорирование этих симптомов приводит к поломке и нарушению безопасности управления.
