Извлечение проводов из фишки требуется при ремонте проводки, замене разъёма или диагностике неисправностей. Неправильные действия могут повредить контакты, проводку или сам разъём, поэтому важно знать, какие инструменты использовать и какие шаги соблюдать.
На большинстве автомобилей используются фишки с фиксирующим замком – пластиковым или металлическим, удерживающим контакт внутри корпуса. Для разблокировки контакта применяют специальные съёмники или подручные инструменты: тонкую отвертку, шило, иглу или металлическую пластину. Толщина инструмента должна быть меньше диаметра защёлки, обычно это 0,5–1 мм.
Перед работой необходимо обесточить цепь – отключить аккумулятор, чтобы исключить короткое замыкание. Также стоит сфотографировать расположение проводов, чтобы исключить ошибки при обратной сборке. Фиксирующие язычки на большинстве фишек расположены со стороны контакта и утоплены внутрь, поэтому требуется аккуратно нажать на защёлку и одновременно вытянуть провод.
Если контакт закис или зажат, применять силу нельзя. Лучше воспользоваться очистителем контактов или аккуратно расшатать провод, избегая перегибов. При повторной установке контакта нужно убедиться, что он зафиксирован надёжно и не выскакивает из корпуса при лёгком натяжении провода.
Некоторые фишки снабжены вторичным фиксатором – пластиковой планкой или замком, расположенным снаружи. Её необходимо сначала сдвинуть или снять, прежде чем приступать к извлечению провода. Пренебрежение этим этапом может привести к поломке корпуса или деформации контакта.
Как определить тип фишки и конструкцию защелок
Перед извлечением проводов важно точно определить тип фишки, так как способ снятия защелок напрямую зависит от её конструкции. Наиболее распространённые варианты: плоские одно- или двухконтактные разъёмы, многоштырьковые прямоугольные колодки, герметичные фишки с уплотнителем и разъёмы с фиксаторами вторичной блокировки.
Первый ориентир – форма корпуса. Прямоугольные и квадратные корпуса часто используются для многоштырьковых соединений. Круглые – для датчиков, форсунок и элементов с защитой от влаги. Обрати внимание на маркировку – производители, такие как Bosch, Delphi или Yazaki, часто наносят логотип или код типа, который можно расшифровать по справочным каталогам.
Далее – фиксаторы. В фишках с боковой защёлкой она обычно расположена на длинной стороне корпуса и фиксируется в пазу на ответной части. У таких моделей фиксация снимается нажатием или поддеванием защёлки узкой отвёрткой. В колодках с центральным язычком защёлка утоплена в паз и требует аккуратного нажатия сверху до щелчка. Если есть внешний пластиковый фиксатор – сначала сдвинь или вытащи его, чтобы разблокировать основную защёлку.
На герметичных фишках чаще всего применяются двойные фиксаторы: внешний фиксатор в виде скобы и внутренняя защёлка, блокирующая каждый контакт. Для разбора таких разъёмов потребуется не только доступ к фиксаторам, но и понимание их последовательности разблокировки. Применяй съёмники или шило с тонким жалом, чтобы исключить повреждение корпуса или контактов.
Некоторые типы фишек, особенно японского производства, снабжены вторичными фиксаторами – пластиковыми вставками, удерживающими пины от случайного выпадения. Эти вставки необходимо аккуратно извлечь перед тем, как снимать защёлки. В противном случае вытянуть провод не получится, даже при полностью снятой внешней защёлке.
Точное определение конструкции фишки позволит выбрать правильный инструмент и порядок действий, исключив повреждение корпуса, контактов и проводки.
Что потребуется для безопасного извлечения проводов
Набор часовых отверток с плоским жалом необходим для аккуратного поддевания фиксаторов без повреждения пластикового корпуса. Предпочтительно использовать отвертки с наконечниками шириной 1–2 мм.
Штекерный экстрактор – специализированный инструмент, позволяющий извлекать контакты из фишек без разрушения замков. Подбирается по типу разъема: круглые, плоские, двойные. Универсальные наборы содержат десятки насадок разных форм и размеров.
Пинцет с изогнутыми губками помогает извлекать контактные элементы из корпуса после отсоединения фиксаторов. Особенно полезен в труднодоступных местах и при работе с компактными фишками.
Маркер или изолента для предварительной маркировки проводов. Это упрощает обратную сборку и исключает ошибку при подключении.
Диэлектрические перчатки обязательны при работе с цепями, подключенными к аккумулятору или блоку управления. Они снижают риск короткого замыкания при случайном касании оголенных участков.
Фонарь с направленным светом облегчает контроль за положением фиксаторов внутри корпуса разъема. Использование налобного варианта позволяет работать двумя руками.
Дополнительно рекомендуется наличие мультиметра для проверки целостности контактов после извлечения и перед повторной установкой.
Как отсоединить фиксатор без повреждения корпуса
Перед отсоединением фиксатора важно определить его тип – внешняя защёлка, внутренний замок или поворотный механизм. Это позволит точно подобрать инструмент и снизить риск повреждений.
Для внешних защёлок используйте пластиковую лопатку или тонкую пластиковую карту. Вставьте её между корпусом разъёма и защёлкой, слегка подденьте и удерживайте защёлку в открытом положении, одновременно вытягивая разъём. Не применяйте усилие до полного освобождения фиксатора.
Если используется внутренний замок (чаще встречается на многоконтактных фишках), потребуется тонкая часовая отвёртка или специализированный разъёмный пин-экстрактор. Введите инструмент в технологическое отверстие на корпусе разъёма, нащупайте стопор и аккуратно утопите его. После этого можно вытянуть контакт или часть корпуса, не повредив пластик.
При поворотных фиксаторах (например, в разъёмах с замком на 90 градусов) сначала освободите зацеп, затем поверните фиксатор до упора. Он должен освободить защёлку без усилия. Не тяните за провода – только за корпус фишки.
Работу проводите при температуре не ниже +10 °C – при холоде пластик становится хрупким. Для лучшей видимости используйте фонарик с рассеянным светом и увеличительное стекло при необходимости.
Порядок извлечения контактов с помощью съёмника
Перед началом убедитесь, что выбранный съёмник соответствует типу контактов в фишке. Слишком толстый инструмент может повредить корпус, а неподходящая форма – не дезактивировать фиксаторы.
Откройте фишку и обеспечьте прямой доступ к контактной группе. При необходимости предварительно снимите фиксирующую рамку или вторичную блокировку (если предусмотрена конструкцией).
Вставьте съёмник в технологическое отверстие рядом с нужным контактом. Действуйте без усилия, направляя инструмент строго по оси контакта. Правильное положение съёмника должно разблокировать удерживающие лепестки или пружинящие язычки внутри разъёма.
После разблокировки аккуратно вытяните провод за изоляцию, не прикладывая излишнего усилия. Если контакт не поддаётся – извлеките съёмник, проверьте положение и повторите попытку. Не тяните за провод до полного освобождения фиксатора.

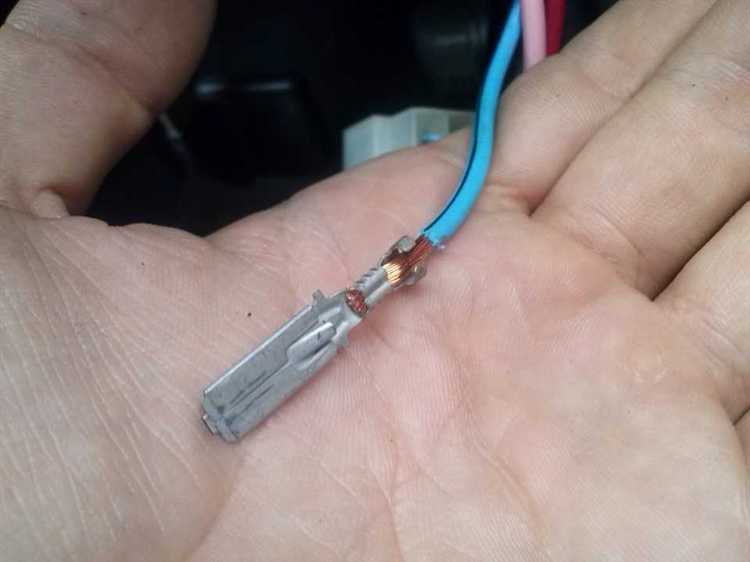

После извлечения осмотрите контакт: отсутствие повреждений на лепестках и прямолинейная форма штыря – признак правильного снятия. Повреждённые элементы следует заменить перед повторной установкой.
Храните снятые контакты в изолированном контейнере, чтобы избежать изгибов и загрязнений. Убедитесь, что все фиксирующие элементы возвращены в исходное положение, если фишка будет использоваться повторно.
Как извлечь провода вручную при отсутствии инструмента
Если под рукой нет специального съёмника, для извлечения провода можно воспользоваться подручными средствами. Важно действовать аккуратно, чтобы не повредить корпус фишки и сам контакт.
- Осмотрите фишку и определите расположение фиксатора. Обычно он скрыт под пластиковым выступом или крышкой. Осторожно отогните её тонким предметом – например, канцелярским ножом или иглой.
- Возьмите тонкую швейную иглу или булавку. Подойдёт также скрепка, разогнутая до нужной формы. Её задача – нажать на фиксатор внутри фишки, удерживающий металлический контакт.
- Вставьте иглу вдоль провода, стараясь попасть в зазор между корпусом и металлическим контактом. Удерживайте иглу под лёгким нажимом – до момента, когда почувствуете щелчок или ослабление фиксации.
- Одновременно с нажатием на фиксатор аккуратно потяните провод на себя. Не применяйте силу – если контакт не выходит, значит фиксатор не сработал. Повторите попытку с другой стороны, изменив угол ввода иглы.
После извлечения проверьте состояние контакта. Если видны следы повреждений, изгибов или заусенцев – его нужно выровнять пинцетом или заменить. При повторной установке обязательно убедитесь, что фиксатор защёлкнулся, иначе контакт может выйти при вибрации.
Что проверить перед повторной установкой проводов
Осмотрите каждую жилу на предмет повреждений – трещин, изломов, оголённых участков и потёртостей. При наличии дефектов изоляции примените термоусадочную трубку или замените провод.
Проверьте контакты на коррозию и окисление. При необходимости очистите их мелкой шкуркой или специальным средством для контактов. Контакты должны быть блестящими и ровными без следов выгорания.
Убедитесь, что фиксирующие защёлки и замки фишки работают исправно, не деформированы и легко фиксируют провода. Поломанные элементы требуют замены корпуса или ремонта.
Перед установкой проверьте правильность расположения проводов по цветовой маркировке и схеме. Неправильное подключение приведёт к сбоям в работе электрооборудования.
Проверьте, чтобы провода были чистыми и сухими, особенно в местах контактов. Влага и грязь ухудшают электрическое соединение и могут вызвать коррозию.
При повторной сборке избегайте чрезмерного натяжения проводов, чтобы не повредить изоляцию и не создать риск обрыва при вибрациях и движении автомобиля.
Вопрос-ответ:
Какие инструменты понадобятся для извлечения проводов из автомобильной фишки?
Для работы обычно требуются тонкие плоские отвертки или специальные съёмники контактов, которые помогают аккуратно поддеть фиксаторы внутри разъёма. Иногда понадобится пинцет для удобства манипуляций с проводами, особенно в труднодоступных местах. Рекомендуется также иметь фонарик и маленькую щётку, чтобы очистить разъём от грязи перед извлечением.
Как не повредить провода и контакты при извлечении из фишки?
Главное — работать аккуратно и не применять чрезмерную силу. Перед началом убедитесь, что фиксатор полностью отжат или освобождён. Если сопротивление сильное, лучше перепроверить, не осталось ли защёлок. Важно избегать резких рывков, так как можно повредить металлические контакты или изоляцию проводов, что приведёт к неисправности соединения.
Можно ли извлечь провода из фишки без специального съёмника?
Да, можно обойтись и без специального инструмента. Для этого подойдёт тонкая отвёртка или игла, аккуратно вставленная в место фиксации контакта внутри разъёма. При этом важно действовать медленно, чтобы не сломать защёлку. Если есть сомнения, лучше использовать подходящий инструмент, чтобы избежать повреждений.
Как определить, какой провод к какому контакту относится при повторной сборке?
Перед разборкой рекомендуется сфотографировать или записать расположение проводов в разъёме. Если такой подготовки не было, можно ориентироваться по цветовой маркировке проводов и по форме контактов, которая часто уникальна для каждого провода. В некоторых случаях помогает мультиметр, с помощью которого проверяют целостность цепи и сопоставляют провода с нужными контактами.
Что делать, если фиксатор в фишке сломался и провода не извлекаются?
Если фиксатор повреждён, извлечение становится сложнее, поскольку контакт может держаться крепко или выпадать без контроля. В таком случае можно попытаться аккуратно поддеть провод с противоположной стороны, чтобы извлечь контакт вместе с частью фиксатора. Если это невозможно, лучше заменить сам разъём или обратиться к специалисту, чтобы избежать ухудшения качества соединения или повреждения проводки.
Как правильно отсоединить провода из автомобильной фишки без повреждений?
Для аккуратного извлечения проводов сначала отключите питание автомобиля, чтобы исключить риск короткого замыкания. Затем внимательно осмотрите фишку: найдите фиксатор, который удерживает контакты. Обычно это маленькая защёлка или язычок, который нужно осторожно отжать или сдвинуть. Используйте тонкий инструмент, например, специальный съёмник или маленькую плоскую отвёртку, чтобы поддеть фиксатор, не нажимая слишком сильно. После освобождения защёлки аккуратно тяните провод, не применяя чрезмерных усилий, чтобы избежать повреждения контактов и изоляции. Если провод не выходит легко, проверьте, нет ли дополнительных защёлок или загрязнений, мешающих извлечению.
