Бачок сцепления – это небольшой пластиковый резервуар, в котором находится тормозная жидкость, используемая для работы гидравлического привода сцепления. Его местоположение зависит от конструкции автомобиля, но чаще всего он располагается в моторном отсеке, рядом с главным тормозным цилиндром. В некоторых моделях бачок сцепления объединён с бачком тормозной системы, в других – имеет отдельную емкость.
Чтобы найти бачок сцепления, необходимо открыть капот и осмотреть зону ближе к стенке моторного отсека со стороны водителя. Визуально он напоминает полупрозрачную пластиковую банку с крышкой, на которой может быть надпись Clutch или значок в виде капли. Если бачок совмещён с тормозным, то от него к сцеплению отходит отдельный шланг, ведущий к главному цилиндру сцепления.
В автомобилях с правым рулём и некоторых моделях с плотной компоновкой моторного отсека бачок может быть скрыт под декоративными элементами или расположен ближе к пассажирской стороне. В таких случаях для доступа может потребоваться снять пластиковую накладку или воздухозаборник. Уточнить расположение бачка можно в руководстве по эксплуатации автомобиля или по VIN-коду на технических форумах.
Перед осмотром бачка стоит убедиться, что двигатель остыл, а автомобиль стоит на ровной поверхности. Это важно для точного определения уровня жидкости и предотвращения ожогов. Не рекомендуется открывать бачок без необходимости: попадание влаги внутрь системы ухудшает характеристики жидкости и может привести к сбоям в работе сцепления.
Как выглядит бачок сцепления и по каким признакам его отличить
Бачок сцепления представляет собой небольшой пластиковый резервуар с полупрозрачными стенками, через которые можно оценить уровень жидкости без открытия крышки. Чаще всего он выполнен из белого или слегка желтоватого пластика. Объём бачка обычно не превышает 300 мл.
Главный отличительный признак – наличие крышки с маркировкой, указывающей на принадлежность к гидросистеме сцепления. На крышке может быть надпись «Clutch» или изображение, напоминающее педаль сцепления. В некоторых автомобилях крышка идентична той, что используется для тормозного бачка, особенно если оба резервуара объединены в одном корпусе. В таком случае отличить их можно по идущим от них шлангам: от бачка сцепления отходит тонкий шланг к главному цилиндру сцепления, который расположен ближе к педали.
Бачок установлен в моторном отсеке и обычно закреплён на переборке между двигателем и салоном, ближе к водительской стороне. Он может располагаться рядом с бачком тормозной жидкости или быть частью одного блока. При визуальном осмотре следует обращать внимание на прозрачность стенок, уровень жидкости внутри и наличие соответствующей маркировки на крышке.

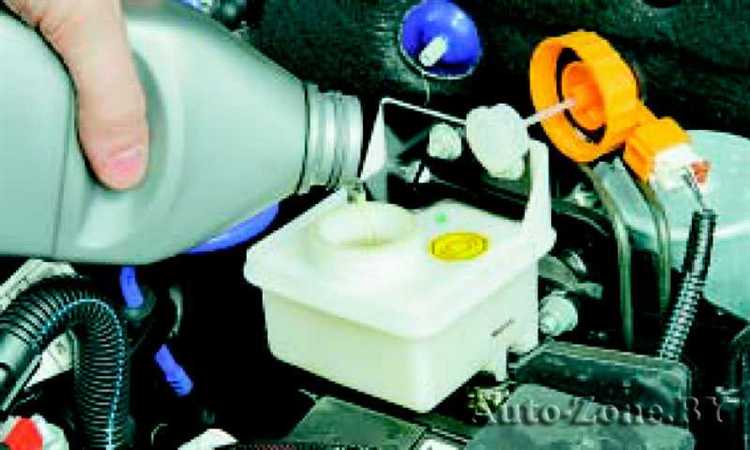

В каком месте подкапотного пространства обычно расположен бачок
Бачок сцепления чаще всего установлен рядом с главным тормозным цилиндром, так как в большинстве автомобилей используется общая жидкость для тормозной и сцепной систем. Это значит, что один и тот же бачок обслуживает обе системы – особенно в случае с гидравлическим приводом сцепления.
Если бачок отдельный, его обычно размещают в задней части моторного отсека, ближе к водительской стороне. Он монтируется на переборке между двигателем и салоном – рядом с педальным узлом, чтобы минимизировать длину гидролинии от педали сцепления до главного цилиндра.
Бачок может быть небольшого размера и полупрозрачным, с обозначениями MIN и MAX на стенке. Его крышка часто имеет надпись “Clutch” или символ сцепления. Некоторые производители устанавливают его немного в стороне от тормозного бачка, но на схожем уровне для удобства контроля жидкости.
В автомобилях с левым рулем бачок, как правило, размещён ближе к левой стороне моторного отсека, а в праворульных моделях – зеркально, справа. Доступ к нему должен быть свободным, без необходимости снимать элементы воздухозабора или кожухи. При поиске бачка стоит ориентироваться на гидравлические трубки, отходящие от него в сторону коробки передач.
Различия в расположении бачка на автомобилях с ГТЦ и отдельным бачком
На автомобилях, где главный тормозной цилиндр (ГТЦ) объединён с гидравлической системой сцепления, бачок тормозной жидкости используется также и для сцепления. В таком случае под капотом можно обнаружить один общий бачок, установленный прямо на корпусе ГТЦ. Он обычно располагается на задней части моторного отсека, ближе к водителю, в районе вакуумного усилителя тормозов. На этом бачке может быть один или два выхода: один – на тормоза, другой – на цилиндр сцепления.
Если конструкция автомобиля предусматривает отдельный бачок для сцепления, он не связан напрямую с тормозной системой. Такой бачок чаще всего устанавливается выше уровня главного цилиндра сцепления, чтобы обеспечить самотёк жидкости. Его можно найти ближе к моторному щиту, обычно с левой стороны моторного отсека, но он может находиться и в других местах, особенно на автомобилях с нестандартной компоновкой агрегатов.
На автомобилях с отдельным бачком крепление может быть выполнено к кузову, к перегородке моторного отсека или на специальном кронштейне. Шланг от бачка ведёт непосредственно к главному цилиндру сцепления, который обычно располагается ниже. Если бачок не на виду, стоит проследить путь от педали сцепления через моторный щит – он приведёт к главному цилиндру, а от него можно определить направление к бачку.
При поиске следует учитывать, что бачки могут отличаться по цвету и форме. У общего бачка чаще всего прозрачный пластиковый корпус с двумя секциями или общим объёмом, а у отдельного – небольшой резервуар, также выполненный из полупрозрачного пластика с крышкой и датчиком уровня жидкости или без него.
Как найти бачок сцепления на примере популярных моделей
На большинстве легковых автомобилей бачок сцепления расположен в моторном отсеке рядом с главным тормозным цилиндром. Однако точное расположение может отличаться в зависимости от компоновки и конструкции конкретной модели. Ниже приведены характерные особенности размещения бачка на популярных автомобилях.
- Volkswagen Golf V–VII: бачок совмещён с тормозной системой. Находится слева от вакуумного усилителя, ближе к водительской стороне. К бачку подведён отдельный шланг, идущий к рабочему цилиндру сцепления.
- Renault Logan (I и II поколение): отдельный бачок сцепления. Установлен на перегородке моторного отсека, немного правее рулевой колонки. Его можно узнать по чёрной или жёлтой крышке и пластиковому прозрачному корпусу.
- Ford Focus II–III: бачок тормозной и сцепления объединён. Расположен в верхней части вакуумного усилителя. От него отходит шланг к цилиндру сцепления, проходящий вдоль моторного щита.
- Hyundai Solaris и Kia Rio: раздельный бачок сцепления. Установлен ближе к левой стойке, перед рулевой колонкой. Обычно имеет небольшой объём и закреплён на металлическом кронштейне.
- Toyota Corolla (E120–E150): совмещённый бачок, установлен на главном тормозном цилиндре. Тонкий шланг подаёт жидкость к гидроприводу сцепления.
Для поиска бачка рекомендуется снять декоративные крышки под капотом и проследить, куда подключён шланг, идущий к рабочему цилиндру сцепления на коробке передач. В некоторых моделях доступ к бачку ограничен, поэтому может потребоваться фонарик или зеркало на гибкой ножке.
Что может мешать визуальному осмотру бачка сцепления
Дополнительное препятствие может создавать наличие шумоизоляции или теплоизоляционного экрана. Такие элементы нередко перекрывают доступ к бачку, особенно если он установлен глубоко под лобовым стеклом. В некоторых случаях для осмотра требуется снять защитные панели или воздуховоды системы отопления и вентиляции.
Загрязнение поверхностей также может затруднить распознавание бачка. Пыль, масло и дорожная грязь со временем покрывают корпус, делая маркировку и уровень жидкости трудноразличимыми. Перед осмотром рекомендуется очистить зону предполагаемого расположения с помощью сухой тряпки или мягкой щётки.
На автомобилях с совмещённой гидравлической системой сцепления и тормозов бачок может использоваться один и тот же, и водитель может ошибочно считать его только тормозным. В таких случаях требуется уточнить схему системы в руководстве по эксплуатации, чтобы понять, куда именно подключен главный цилиндр сцепления.
Ещё одна причина – отсутствие явных визуальных отличий. Небольшой полупрозрачный пластик и схожая форма с другими ёмкостями (например, бачком ГУР или охлаждающей жидкости) могут сбивать с толку. Для исключения ошибки следует искать шланг, идущий от бачка к цилиндру сцепления, обычно ближе к педальному узлу со стороны моторного отсека.
Чем бачок сцепления отличается от бачка тормозной жидкости
Бачок сцепления предназначен для гидравлической системы сцепления и содержит жидкость, обеспечивающую передачу усилия с педали на рабочий цилиндр сцепления. Бачок тормозной жидкости обслуживает гидравлическую систему тормозов и отвечает за подачу тормозной жидкости в главный тормозной цилиндр.
Визуально бачок сцепления обычно меньше по объему и чаще расположен ближе к центру моторного отсека, тогда как бачок тормозной жидкости зачастую крупнее и размещён ближе к водителю с левой стороны автомобиля (для машин с левосторонним расположением руля).
Форма и конструкция бачков отличаются: бачок сцепления может иметь более компактный корпус и отдельную крышку с клапаном, а бачок тормозной жидкости зачастую оснащён резервуаром с уровнем жидкости и индикатором минимального уровня.
Важное отличие – маркировка и используемая жидкость. Для сцепления применяют жидкости с допуском DOT 3, DOT 4 или специализированные жидкости, а тормозная система требует жидкость строго по нормам, указанным производителем, с высокой температурной стабильностью и влагостойкостью.
В ряде автомобилей бачки могут быть совмещены, но чаще системы разделены. Для точного определения бачка рекомендуется сверяться с руководством по эксплуатации или маркировкой на корпусе, где обычно указано назначение и тип жидкости.
На что обратить внимание при осмотре бачка сцепления
Первое – уровень жидкости. Он должен находиться между метками MIN и MAX на стенке бачка. Недостаток жидкости часто указывает на утечку или износ компонентов гидравлической системы.
Цвет и прозрачность жидкости. Свежая тормозная жидкость прозрачная или слегка желтоватая. Потемнение или помутнение свидетельствуют о загрязнении или старении жидкости, что снижает эффективность работы сцепления.
Проверка крышки бачка. Убедитесь в плотности прилегания и отсутствии трещин. Поврежденная крышка допускает попадание воздуха и влаги, что ухудшает работу гидравлики.
- Осмотрите корпус бачка на предмет трещин, деформаций и подтеков. Любые повреждения могут привести к утечке жидкости.
- Обратите внимание на состояние резиновых уплотнителей и прокладок под крышкой – они должны быть целыми и эластичными.
- Проверьте трубки и соединения, идущие от бачка к рабочему цилиндру сцепления, на предмет износа, трещин и подтеков.
При обнаружении низкого уровня жидкости рекомендуется найти источник утечки и заменить жидкость согласно рекомендациям производителя. Игнорирование этих признаков снижает надежность сцепления и может привести к поломке.
Что делать, если бачок сцепления не удаётся найти самостоятельно
При отсутствии видимых признаков бачка сцепления под капотом следует проверить техническую документацию автомобиля. В инструкции часто указано точное расположение или схема подкапотного пространства с обозначением бачков.
Если документация недоступна, можно использовать онлайн-форумы и сообщества владельцев конкретной марки и модели. Там нередко есть фото и советы по поиску бачка сцепления.
Осмотрите область возле главного тормозного цилиндра: на многих моделях бачок сцепления располагается рядом с ним или интегрирован в общий резервуар.
Если автомобиль с механической коробкой передач, посмотрите под капотом со стороны водителя, ближе к задней стенке моторного отсека, чаще всего там размещается отдельный бачок.
При невозможности определить расположение самостоятельно, обратитесь к профессионалам в автосервисе. Специалисты быстро локализуют бачок с помощью опыта и специализированных знаний.
Дополнительно можно использовать видеокамеру с гибким зондом для осмотра труднодоступных мест под капотом без демонтажа компонентов.
Избегайте заливки жидкости в первый попавшийся бачок, чтобы не повредить гидросистему тормозов или сцепления. Правильное определение бачка снизит риск ошибок и дорогостоящих ремонтов.
Вопрос-ответ:
Где обычно располагается бачок сцепления в моторном отсеке автомобиля?
Бачок сцепления чаще всего находится в моторном отсеке, рядом с главным тормозным цилиндром. Обычно он расположен с водительской стороны, ближе к задней части моторного отсека. Бачок небольшой по размеру, выполнен из полупрозрачного пластика, что позволяет контролировать уровень жидкости без снятия крышки.
Как отличить бачок сцепления от бачка тормозной жидкости, если они расположены рядом?
Основное отличие — маркировка на крышке или корпусе бачка. На бачке сцепления часто есть надпись или символ, связанный с системой сцепления. Кроме того, бачок сцепления может быть немного меньше по объёму. В некоторых моделях автомобилей бачки объединены, но в большинстве случаев они разделены, и бачок сцепления находится ближе к сцеплению, а тормозной — к тормозной системе.
Что делать, если не удаётся найти бачок сцепления под капотом?
Если бачок не виден сразу, стоит проверить руководство по эксплуатации автомобиля — там обычно указано точное расположение. В некоторых моделях бачок сцепления может находиться ближе к салону, например, под панелью со стороны водителя или в нише под капотом, скрытый декоративными элементами. Если доступ ограничен, поможет осмотр снизу или консультация с механиком.
Можно ли заливать тормозную жидкость в бачок сцепления и как часто проверять уровень жидкости?
В бачок сцепления необходимо заливать только ту же тормозную жидкость, которая рекомендована производителем, обычно DOT3 или DOT4. Использование неподходящей жидкости может привести к повреждению системы сцепления. Проверять уровень следует регулярно, особенно при первых признаках проблем с педалью сцепления — например, если она стала проваливаться или работать с трудом. Контроль уровня помогает избежать выхода из строя гидравлических компонентов.
