Ccd avin на магнитоле что это

Обозначение CCD AVIN на автомобильной магнитоле указывает на поддержку подключения видеосигнала от камеры заднего вида, использующей CCD-матрицу и передающей сигнал через аналоговый видео-вход AV (Audio/Video IN). В отличие от цифровых интерфейсов, таких как USB или HDMI, AVIN представляет собой стандартный RCA-разъём, предназначенный для аналогового видеопотока.

Камеры с CCD-матрицей (Charge-Coupled Device) обеспечивают более высокую светочувствительность и стабильную работу в условиях плохого освещения по сравнению с более дешевыми CMOS-аналогами. Это особенно важно при парковке в тёмное время суток. Использование AVIN входа позволяет магнитоле принимать изображение напрямую без дополнительных преобразователей сигнала.

При выборе камеры для подключения к разъёму CCD AVIN следует учитывать совместимость формата видеосигнала (обычно NTSC или PAL), а также наличие функции автоматического переключения экрана при включении задней передачи. Для этого магнитола должна быть оснащена специальным триггером (обычно маркируется как «REVERSE» или «BACK»), активирующим видеовход CCD AVIN.

Что такое CCD-камера и в чем ее отличие от CMOS

Главное отличие от CMOS (Complementary Metal-Oxide-Semiconductor) заключается в принципе обработки сигнала. CMOS-матрицы обрабатывают данные с каждого пикселя напрямую на кристалле, что снижает себестоимость и энергопотребление, но ухудшает качество изображения в условиях низкой освещённости и увеличивает риск цифровых искажений.

Для автомобильной магнитолы с видеовходом CCD AVIN наличие CCD-камеры предпочтительно при эксплуатации в тёмное время суток, в туннелях или при резких сменах освещённости. Изображение будет чётким, с минимальными искажениями, особенно при движении. CMOS-камеры часто страдают от смазывания при вибрации и хуже справляются с контровым светом.

Рекомендовано использовать CCD-камеру, если приоритетом является качество картинки при любых погодных и световых условиях, особенно при парковке в плохо освещённых местах. CMOS-решения оправданы только при минимальном бюджете или в неответственных зонах обзора.

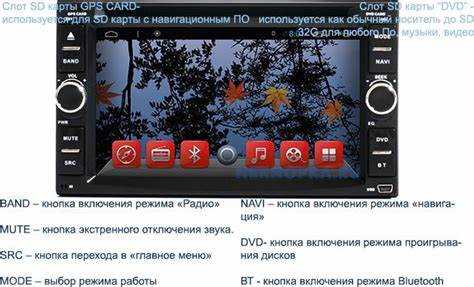

Как распознать поддержку CCD AVIN на конкретной магнитоле

Откройте техническую документацию устройства – поддержка CCD AVIN обычно указывается в разделе видеовходов. Ищите обозначение «CCD AVIN», «CCD IN» или «Reverse camera input (CCD compatible)». Если в инструкции нет конкретного упоминания CCD, но указан просто AV IN, это не гарантирует совместимость.

Проверьте разъёмы на задней панели магнитолы. Наличие отдельного RCA-входа, подписанного как «CCD», «CAM IN», «REVERSE IN» или «REAR CAM», указывает на поддержку камеры заднего вида. Разъёмы без маркировки требуют уточнения по схеме подключения.

Зайдите в инженерное меню магнитолы. Обычно доступ к нему осуществляется удержанием комбинации кнопок или вводом кода (например, 126 на экране настроек). В этом меню найдите пункт, связанный с камерой заднего вида – опции вроде «AVIN type: CCD/AHD/CVBS» подтверждают наличие поддержки CCD.

Если магнитола работает под управлением Android, используйте стороннее приложение типа «Car Settings» или «Factory Settings», чтобы получить доступ к расширенным настройкам ввода видео. Выбор CCD в пункте «Camera type» подтверждает поддержку.

Подключите заведомо рабочую CCD-камеру и включите заднюю передачу. Если изображение появляется сразу, без искажений или задержек – вход CCD активен. Отсутствие сигнала или артефакты могут говорить о несовместимости или неправильной настройке видеовхода.

Изучите прошивку и модель процессора магнитолы. Устройства на базе чипов Allwinner T3/T5, Rockchip PX5/PX6 чаще всего поддерживают CCD AVIN, особенно при наличии встроенного CAN-модуля. Точные характеристики можно найти по серийному номеру модели на сайте производителя.

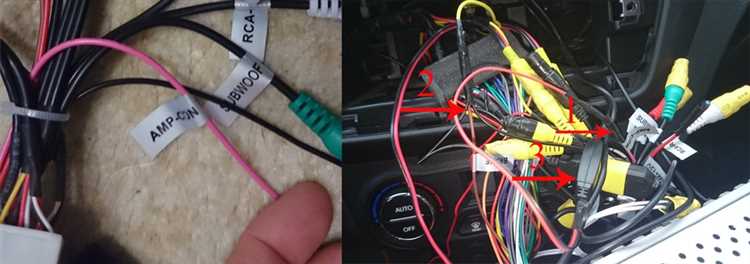

Подключение камеры заднего вида через AVIN: пошаговая инструкция

AVIN-разъём на магнитоле используется для подключения аналогового видеосигнала с камеры заднего вида. Чтобы обеспечить корректную работу системы, необходимо выполнить точные шаги подключения.

1. Определите тип видеовыхода камеры. Камера должна иметь выход RCA (тюльпан) с композитным видеосигналом. Убедитесь, что маркировка кабеля соответствует «Video Out».

2. Подключите видеокабель к AVIN-входу магнитолы. Найдите на задней панели магнитолы разъём, обозначенный как AV IN, VIDEO IN или CAMERA IN. Используйте качественный RCA-кабель длиной до 5 метров для минимизации помех.

3. Организуйте питание камеры. Подключите «+» камеры к проводу фонарей заднего хода, чтобы камера активировалась при включении задней передачи. «−» соедините с кузовом автомобиля (масса).

4. Проверьте наличие управляющего сигнала. На некоторых магнитолах требуется отдельный триггерный сигнал на провод «REVERSE» или «BACK». Этот провод также подключается к положительному контакту фонарей заднего хода.

5. Включите заднюю передачу и проверьте изображение. При корректном подключении на экране появится видеосигнал с камеры. При отсутствии сигнала убедитесь в наличии напряжения на питающих и управляющих проводах.

Избегайте подключения к видеовходу AUX – он предназначен для аудиовизуальных источников, но не активирует режим камеры автоматически. Используйте только AVIN, предназначенный для видеосигнала с заднего обзора.

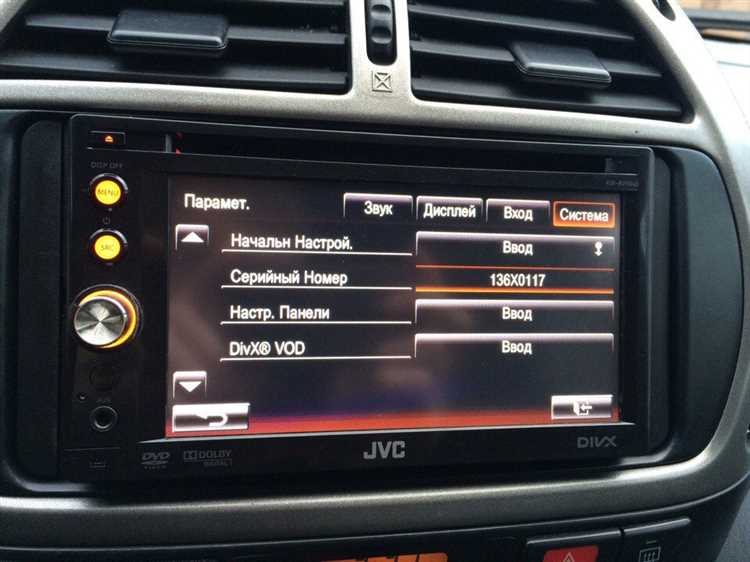

Совместимость CCD-камер с различными моделями магнитол

CCD-камеры заднего вида совместимы с большинством современных мультимедийных головных устройств, оснащённых видеовходом AV-IN. Однако перед подключением необходимо уточнить поддерживаемый формат видеосигнала. Почти все CCD-камеры работают в аналоговом формате NTSC или PAL, и несоответствие формата может привести к отсутствию изображения или его искажению.

Магнитолы Pioneer, Sony, JVC и Alpine, выпущенные после 2015 года, как правило, автоматически распознают формат видеосигнала и корректно отображают изображение от CCD-камер. Устройства китайских производителей (например, Teyes, RedPower, RoadRover) часто требуют ручной настройки формата или активации камеры в меню разработчика.

Важный параметр – уровень видеосигнала. CCD-камеры передают композитный сигнал 1 Вольт по 75 Ом, который принимается стандартным RCA-входом. Если магнитола оснащена входом только для камер с цифровым сигналом (например, AHD или CVBS в цифровом варианте), потребуется преобразователь.

При подключении к штатным магнитолам (например, Toyota Touch, Ford Sync, BMW CIC) может потребоваться переходник с согласованием сигнала или блок интерфейса. Такие устройства обеспечивают питание камеры, преобразуют сигнал в подходящий формат и активируют режим отображения изображения при включении заднего хода.

Перед покупкой камеры необходимо проверить наличие RCA-входа на магнитоле, тип поддерживаемого сигнала и возможность ручной настройки. Использование неподходящей камеры приведёт к полной несовместимости без возможности адаптации.

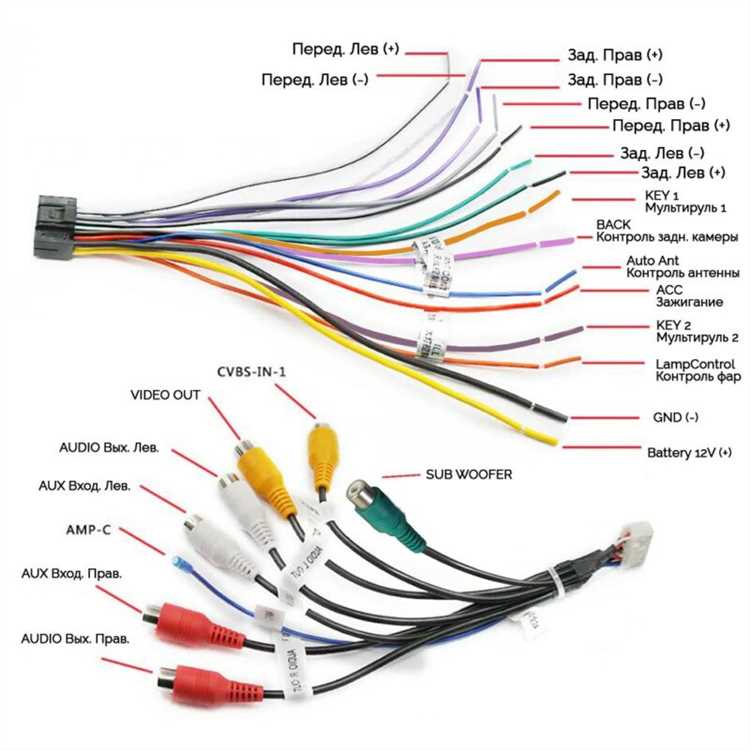

Возможные проблемы при подключении CCD-камеры к AVIN и их решение

Подключение CCD-камеры к AVIN-разъёму магнитолы может сопровождаться рядом технических трудностей. Ниже перечислены наиболее распространённые проблемы и эффективные способы их устранения.

• Отсутствие изображения на экране:

  • Проверьте, подаётся ли питание на камеру. CCD-устройства часто требуют стабильных 12 В. Используйте мультиметр для проверки напряжения на питающем проводе камеры.
  • Убедитесь, что кабель видеосигнала RCA (желтый тюльпан) надежно подсоединён к AVIN-разъёму магнитолы. Любой люфт или окисление контактов может привести к потере сигнала.
  • Если изображение появляется только при включении задней передачи, убедитесь, что задействован управляющий провод (reverse trigger) с напряжением 12 В, поступающим от фонаря заднего хода.

• Изображение искажено или чёрно-белое:

  • Проверьте соответствие видеосистемы камеры и магнитолы (PAL или NTSC). Несовпадение стандартов вызывает некорректную обработку видеосигнала.
  • Не все магнитолы автоматически определяют формат видеосигнала. В настройках устройства вручную выберите нужный стандарт, соответствующий камере.

• Помехи или «снег» на изображении:

  • Исключите плохой контакт в RCA-разъёме. Используйте экранированные видеокабели длиной не более 5 метров.
  • Изолируйте видеокабель от питающих и высоковольтных цепей, особенно если он проложен вдоль линии зажигания или проводов питания усилителя.
  • Проверьте заземление камеры. Некачественный «минус» может быть источником паразитных наводок.

• Задержка включения камеры:

  • При питании камеры от фонаря заднего хода может возникать задержка в 1–2 секунды. Для устранения используйте реле или стабилизатор с постоянным питанием и управляющим сигналом от заднего хода.
  • Некоторые CCD-камеры работают только при стабильном напряжении 12 В. Если напряжение ниже, камера может запускаться с запозданием.

• Камера работает постоянно, даже вне задней передачи:

  • Проверьте правильность подключения управляющего провода. Он должен получать 12 В только при включении задней передачи.
  • В случае использования дополнительного блока питания камеры (DC-DC преобразователь), убедитесь в его корректной коммутации с реле.

Грамотная проверка всех соединений и соблюдение требований к совместимости обеспечат стабильную работу CCD-камеры через AVIN-вход магнитолы.

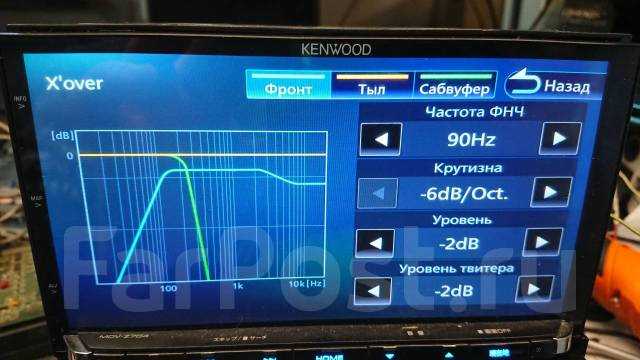

Требования к питанию и синхронизации видеосигнала CCD через AVIN

Камеры CCD, подключаемые через AVIN, требуют стабильного напряжения питания, чаще всего 12 В с допустимым отклонением не более ±0,5 В. При снижении ниже 11,5 В возрастает риск искажения видеосигнала или полной потери синхронизации. Превышение 13 В может привести к перегреву и выходу камеры из строя.

Ток потребления типичной CCD-камеры составляет 120–180 мА. При использовании экранированного кабеля минимального сечения 0,5 мм² обеспечивается минимальное падение напряжения на длине до 5 метров. Применение провода меньшего сечения недопустимо.

Сигнал синхронизации в аналоговом формате CVBS (композитное видео) передаётся по центральной жиле RCA-кабеля. Частота кадров стандарта PAL составляет 25 кадров в секунду с чересстрочной разверткой (50 полей/с), что требует точного соблюдения таймингов. Нарушение полярности видеосигнала или нестабильность частоты кадров приведут к потере совместимости с магнитолой.

Масса камеры должна быть надёжно соединена с общей «землёй» автомобиля, без использования кузова как токопроводящей линии. Это исключает наводки и пульсации, особенно при работе генератора и других потребителей.

Для корректной активации AVIN-входа требуется подача управляющего сигнала на реверсивную линию – обычно это +12 В при включении задней передачи. Сигнал должен поступать одновременно с видеосигналом, но не ранее 100 мс до начала передачи видеопотока, чтобы избежать ошибок распознавания источника.

Использование импульсных стабилизаторов для питания камеры допустимо только при наличии LC-фильтрации на выходе. Высокочастотные помехи от дешёвых модулей могут нарушать синхронизацию сигнала с AVIN-входом и вызывать мигание изображения.

Вопрос-ответ:

Что означает надпись CCD AVIN на дисплее магнитолы?

CCD AVIN — это обозначение видеовхода на магнитоле, предназначенного для подключения камеры заднего или переднего вида с сенсором типа CCD (Charge-Coupled Device). Такой сенсор отличается более высокой светочувствительностью по сравнению с CMOS и лучше передаёт картинку в условиях плохой освещённости, например, ночью или в тени. AVIN указывает на аналоговый видеовход, обычно через разъём RCA.

Можно ли к разъёму CCD AVIN подключить обычную камеру с CMOS-матрицей?

Да, можно. Разъём CCD AVIN физически не ограничен только камерами с CCD-матрицей. Это стандартный аналоговый видеовход, и он совместим с любыми видеокамерами, поддерживающими соответствующий формат сигнала — чаще всего это композитный сигнал PAL или NTSC. Обозначение «CCD» здесь условное и просто указывает на поддержку видеосигнала от камеры заднего вида. При этом качество изображения будет зависеть от самой камеры, а не от разъёма.

Какие преимущества у камеры с CCD-сенсором при подключении через AVIN?

Камеры с CCD-сенсором, как правило, обеспечивают более чёткое изображение в условиях слабого освещения, лучше передают цвета и меньше подвержены «шумам» и искажению при резком изменении яркости. Это может быть особенно полезно при парковке ночью или в тёмных местах, где важно хорошо видеть препятствия. При этом для водителя разница заметна в основном именно в тёмное время суток.

Нужно ли активировать вход CCD AVIN в настройках магнитолы?

Обычно активация происходит автоматически при включении задней передачи, если камера правильно подключена через реле или соответствующий управляющий провод. В некоторых случаях в меню настроек магнитолы нужно указать источник видеосигнала вручную, особенно если используется передняя камера или камера подключена нестандартным способом. Подробности зависят от модели магнитолы.

Почему изображение с камеры через CCD AVIN идёт с задержкой или не появляется вообще?

Причин может быть несколько. Во-первых, проверьте правильность подключения: питание камеры должно подаваться при включении задней передачи, а видеосигнал — поступать на нужный AV-вход. Во-вторых, задержка может быть вызвана слабым видеосигналом или использованием дешёвой камеры. Также возможно, что камера работает в формате NTSC, а магнитола поддерживает только PAL, или наоборот. Иногда помогает смена видеостандарта в настройках магнитолы.

Что обозначают буквы CCD и AV IN на автомобильной магнитоле?

CCD — это аббревиатура, которая чаще всего связана с типом камеры заднего вида, использующей технологию CCD (Charge-Coupled Device) для передачи изображения. AV IN — это вход для аудио- и видеосигналов, который позволяет подключать внешние устройства, например, камеры или плееры, к магнитоле. Вместе эти обозначения указывают на возможность подключения камеры заднего вида через специальный видеовход.
