Датчик коленвала на Хендай i40 расположен в зоне задней части двигателя, рядом с маховиком. Его точное расположение – у корпуса трансмиссии, что позволяет фиксировать положение и частоту вращения коленчатого вала.

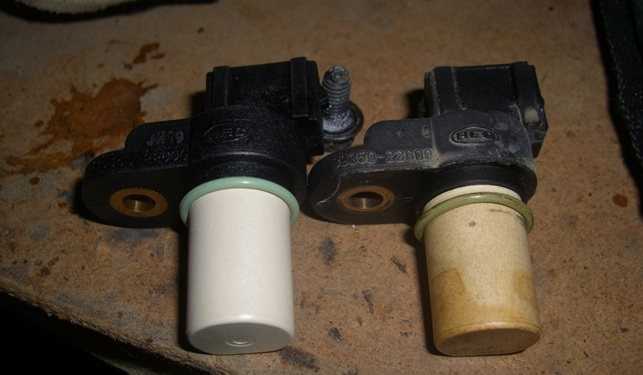

Идентификация датчика упрощается по форме: это компактный цилиндрический элемент с электрическим разъёмом для подключения проводки. Для доступа к нему часто необходимо снять защитный кожух или часть декоративных крышек двигателя.
Обслуживание и диагностика датчика коленвала требует внимательности, так как неисправность напрямую влияет на работу системы зажигания и впрыска топлива. При появлении ошибок в ЭБУ или затрудненном запуске двигателя рекомендуется проверить именно этот датчик.
Расположение датчика коленвала на бензиновых двигателях Хендай i40
На бензиновых моторах Хендай i40 датчик коленвала установлен в зоне задней части двигателя, рядом с маховиком и коробкой передач. Его основное расположение – на блоке цилиндров, в непосредственной близости к зубчатому венцу коленчатого вала.
Для точного определения позиции датчика стоит учитывать модификацию двигателя:
- Для двигателя 2.0 GDI датчик находится с правой стороны блока, на уровне стыка с коробкой передач.
- Для двигателя 1.6 GDI датчик размещён ближе к нижней части блока, около крепления маховика.
Доступ к датчику обеспечивается после снятия защитного кожуха или воздушного фильтра в некоторых случаях. Для замены рекомендуется отключить аккумулятор и отсоединить разъём датчика, затем выкрутить фиксирующий болт.
Правильное расположение датчика критично для точного считывания оборотов коленвала, что влияет на работу системы зажигания и впрыска топлива.
Расположение датчика коленвала на дизельных двигателях Хендай i40
Датчик коленвала на дизельных моторах Хендай i40 расположен в районе задней части блока цилиндров, рядом с маховиком. Он установлен таким образом, чтобы фиксировать положение зубчатого венца маховика, что позволяет контролировать частоту вращения коленвала и синхронизировать работу системы впрыска топлива.
Для доступа к датчику необходимо снять защитный кожух и иногда демонтировать некоторые компоненты системы выпуска, которые могут ограничивать пространство. Важно учитывать, что на дизельных версиях доступ к датчику может быть ограничен из-за конструктивных особенностей двигателя и расположения турбонагнетателя.
Подключение датчика осуществляется через специальный разъем, расположенный в непосредственной близости, что облегчает проверку и замену. При замене рекомендуется использовать оригинальные детали, чтобы избежать проблем с точностью сигналов и дальнейшей работой двигателя.
Расположение датчика позволяет эффективно контролировать параметры двигателя, при этом минимизируя влияние вибраций и температурных нагрузок, характерных для дизельных установок.
Как добраться до датчика коленвала под капотом Хендай i40
Для доступа к датчику коленвала необходимо сначала открыть капот и зафиксировать его в поднятом положении. Датчик расположен с передней части двигателя, ближе к шкиву коленчатого вала.
Для удобства доступа снимите пластиковую защиту двигателя, закреплённую болтами или клипсами. Она находится сверху мотора и закрывает пространство вокруг ремней и шкивов.
Следующий шаг – отсоединение проводки от датчика. Перед этим отключите клемму аккумулятора во избежание короткого замыкания. Отожмите фиксатор на разъёме и аккуратно отсоедините штекер.
Датчик крепится болтом М6, расположенным сбоку корпуса двигателя. Для его откручивания потребуется головка на 10 мм с удлинителем или трещоткой. Болт выкручивается против часовой стрелки.
После откручивания болта датчик аккуратно извлекается из гнезда. Для облегчения снятия слегка покрутите датчик в стороны, избегая чрезмерных усилий, чтобы не повредить корпус.
Для обратной установки используйте новый уплотнительный элемент, если он предусмотрен, и проверяйте правильность посадки датчика в гнездо. Затем закрепите его болтом и подключите разъём проводки.
| Инструменты | Описание |
|---|---|
| Головка на 10 мм с удлинителем | Для откручивания крепёжного болта датчика |
| Отвёртка или пластиковый съемник | Для снятия защёлок пластиковой защиты двигателя |
| Перчатки | Защита рук при работе с двигателем |
| Ключи или трещотка | Для удобства откручивания болта |
Инструменты и оборудование для проверки датчика коленвала
Для проверки датчика коленвала на Hyundai i40 потребуется цифровой мультиметр с функцией измерения сопротивления и напряжения. Минимальный диапазон измерений должен покрывать 0–2000 Ом для проверки обмотки датчика.
Осциллограф пригодится для анализа сигнала на выходе датчика во время вращения коленвала, что позволяет выявить нестабильность или пропуски импульсов.
Также понадобится набор ключей и отверток для снятия защитных крышек и доступа к датчику, обычно используется головка на 10 мм и крестовая отвертка.
Рекомендуется иметь подъемник или надежные домкраты для удобства работы под капотом и обеспечения безопасности при осмотре датчика.
При необходимости следует использовать очиститель электрических контактов для удаления загрязнений с разъемов датчика перед измерениями.
Дополнительно можно применять тестер индуктивности для проверки состояния обмотки датчика, если мультиметр не имеет соответствующей функции.
Как визуально определить состояние датчика коленвала
Для проверки датчика коленвала на Хендай i40 необходимо осмотреть корпус устройства на предмет механических повреждений: трещин, сколов и следов коррозии. Обратите внимание на отсутствие грязи и масла на поверхности датчика, так как загрязнения могут влиять на точность сигнала.
Проверьте целостность контактов и разъёма. Контакты не должны иметь окисления, обгорания или деформаций. Кабель, идущий к датчику, должен быть без изломов и повреждений изоляции.
Внимательно осмотрите монтажное место датчика. Следы следов вибраций, ослабленные крепления или смещение могут указывать на неполадки. Крепёжные болты должны быть затянуты с необходимым усилием.
Если датчик имеет магнитный элемент, убедитесь, что он не покрыт металлической стружкой или другими посторонними включениями, которые могут искажать сигнал.
В случае видимых дефектов рекомендуется заменить датчик или провести дополнительную диагностику с помощью мультиметра или осциллографа.
Признаки неисправности датчика коленвала в Хендай i40
Снижение мощности двигателя и перебои в работе мотора – частые признаки сбоя датчика коленвала. При этом двигатель может глохнуть в режиме холостого хода или при разгоне.
На приборной панели часто загорается индикатор «Check Engine». При диагностике через сканер ошибок фиксируется код P0335 и подобные, указывающие на проблему с датчиком коленвала.
Затруднённый запуск мотора или полное отсутствие запуска – сигнал о невозможности системы управления определить положение коленвала, что мешает впрыску топлива и зажиганию.
Нестабильная работа двигателя сопровождается рывками и провалами оборотов. Особенно это заметно при нагрузках, когда датчик не передаёт корректные сигналы в ЭБУ.
Если есть подозрение на неисправность, рекомендуется проверить разъём и проводку датчика на предмет коррозии, повреждений или ослабления контактов.
Для точной диагностики используется мультиметр или осциллограф, позволяющие оценить напряжение и форму сигнала с датчика во время работы двигателя.
Игнорирование признаков неисправности приводит к повышенному расходу топлива, ухудшению динамики и риску полного отказа двигателя.
Последовательность снятия датчика коленвала для замены
Для снятия датчика коленвала на Хендай i40 необходимо выполнить следующие шаги:
- Отключите аккумулятор автомобиля, чтобы исключить возможность короткого замыкания.
- Найдите датчик коленвала – он расположен в районе задней части двигателя, рядом с маховиком.
- Отсоедините разъем электропроводки датчика, аккуратно нажав на фиксатор.
- Снимите защитный кожух или элементы, закрывающие доступ к датчику, если они имеются.
- Открутите болты крепления датчика с помощью ключа или торцевого головки подходящего размера.
- Аккуратно извлеките датчик из посадочного места, избегая повреждений корпуса и контактов.
- Осмотрите посадочное место на предмет загрязнений и очистите его при необходимости перед установкой нового датчика.
После выполнения этих действий можно устанавливать новый датчик в обратной последовательности.
Советы по установке нового датчика коленвала на Хендай i40
Перед монтажом нового датчика убедитесь в чистоте посадочного места и отсутствии следов масла или грязи. Используйте ветошь без ворса для очистки поверхности.
При установке нового датчика соблюдайте рекомендованный зазор между датчиком и зубчатым кольцом коленвала. Для Хендай i40 этот зазор обычно составляет 0,3–1 мм. Измерьте расстояние с помощью щупов.
Не затягивайте крепежные болты слишком сильно – это может привести к деформации корпуса датчика. Используйте динамометрический ключ с моментом затяжки, указанным в руководстве по ремонту (обычно 8-10 Н·м).
Подключайте электрический разъем только после установки и фиксации датчика. Проверьте надежность контактов и отсутствие повреждений на проводах.
После установки датчика выполните проверку системы управления двигателем с помощью диагностического сканера. Убедитесь, что ошибки по датчику коленвала отсутствуют.
Если после замены датчика наблюдаются перебои в работе двигателя или индикатор Check Engine не гаснет, проверьте правильность установки и отсутствие механических повреждений на датчике.
Вопрос-ответ:
Где именно на Хендай i40 установлен датчик коленвала?
Датчик коленвала на Хендай i40 находится на блоке двигателя, рядом с маховиком или шкивом коленчатого вала. Обычно он закреплён в корпусе двигателя с правой стороны, ближе к трансмиссии, и расположен таким образом, чтобы считывать положение зубьев маховика для контроля вращения вала.
Какие признаки указывают на неисправность датчика коленвала в Хендай i40?
Если датчик коленвала выходит из строя, двигатель может начать работать нестабильно: возможны перебои при запуске, снижение мощности, рывки при ускорении или остановка двигателя во время движения. На приборной панели обычно загорается индикатор «Check Engine». Также могут появляться ошибки, связанные с положением коленвала при диагностике через сканер.
Как получить доступ к датчику коленвала для его проверки или замены на Хендай i40?
Чтобы добраться до датчика коленвала, нужно открыть капот и снять защитные элементы, закрывающие блок двигателя. В зависимости от модификации двигателя может потребоваться снять воздушный фильтр или некоторые крепления, чтобы освободить место. После этого датчик легко увидеть и проверить, так как он фиксируется болтом и подключается к электрическому разъему.
Какие инструменты понадобятся для замены датчика коленвала на Хендай i40?
Для замены датчика обычно требуются ключи или торцевые головки на 10 мм для откручивания крепежных болтов, а также плоская отвёртка для отсоединения разъёма. Иногда может пригодиться фонарик для лучшей видимости и очиститель контактов для обработки электрического соединения перед установкой нового датчика.
