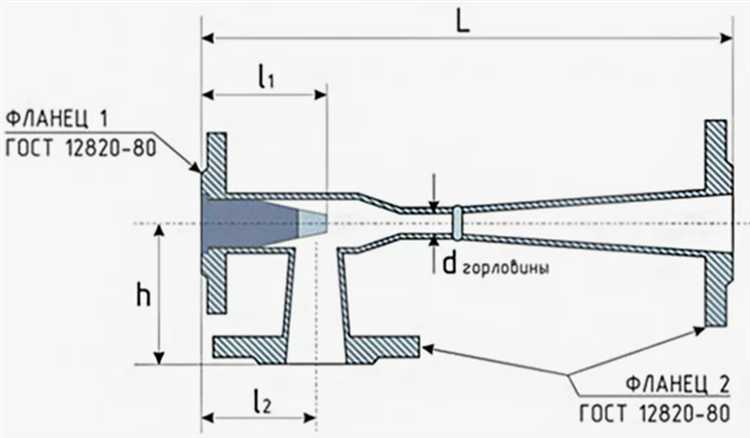

Диффузор – это участок канала, в котором происходит постепенное увеличение площади поперечного сечения. Такое геометрическое изменение влияет на характеристики потока: при выполнении определённых условий происходит уменьшение скорости и повышение давления среды, проходящей через диффузор. Эти процессы критически важны в системах вентиляции, турбомашинах, соплах реактивных двигателей и других инженерных устройствах, где необходимо эффективно преобразовать кинетическую энергию в потенциальную.
Для стационарного, сжимаемого потока газа или жидкости в диффузоре выполняются уравнения сохранения массы, импульса и энергии. В частности, уравнение Бернулли показывает, что при снижении скорости потока давление растёт, если потери энергии малы. Эффективность диффузора зависит от угла расширения, длины канала, характера течения (ламинарное или турбулентное), а также от числа Рейнольдса.
Практически важно учитывать критический угол раскрытия: при превышении значения 5–7° (для воздуха при атмосферных условиях) возникает отрыв потока от стенок, что приводит к росту потерь давления. Чтобы избежать этого, применяют многоступенчатые или конические диффузоры с малым углом расширения. При необходимости повышения компактности конструкции используют щелевые вставки или направляющие лопатки, обеспечивающие стабилизацию течения.
В инженерной практике также важен вопрос выбора материала и обеспечения гладкости стенок канала: шероховатость напрямую влияет на коэффициент гидравлического сопротивления и, как следствие, на величину потерь. Диффузоры, работающие с газами при высоких температурах, требуют термостойких покрытий и точного расчёта температурных деформаций, особенно в авиационных и энергетических установках.
Принцип преобразования кинетической энергии в давление
При прохождении потока через диффузор с увеличивающейся площадью сечения происходит снижение скорости движения среды. Это обусловлено законом сохранения массы: при постоянном расходе жидкости или газа увеличение поперечного сечения приводит к снижению линейной скорости потока.
Согласно уравнению Бернулли для несжимаемой жидкости: \( P + \frac{1}{2} \rho v^2 = \text{const} \), где \(P\) – статическое давление, \(\rho\) – плотность, \(v\) – скорость потока. С уменьшением скорости \(v\) увеличивается давление \(P\), если потери на трение незначительны. Таким образом, диффузор преобразует часть кинетической энергии потока в потенциальную энергию давления.
Для эффективного преобразования кинетической энергии в давление важно выбирать угол расширения канала в пределах 5–7° для осевых диффузоров. При больших углах возникают зоны отрыва потока, что увеличивает турбулентность и снижает коэффициент восстановления давления.
Также значение имеет форма стенок. Оптимальной считается плавная экспоненциальная или логарифмическая геометрия, обеспечивающая минимальные потери энергии при замедлении потока. В инженерной практике используется коэффициент восстановления давления \( C_p = \frac{P_2 — P_1}{\frac{1}{2} \rho (v_1^2 — v_2^2)} \), где \(P_1, v_1\) – давление и скорость на входе, \(P_2, v_2\) – на выходе. Значение \(C_p\), близкое к 1, свидетельствует о высокоэффективной работе диффузора.
Влияние формы канала на распределение скоростей потока
Геометрия канала напрямую определяет характер изменения скорости жидкости или газа. В диффузоре с плавно расширяющимся профилем скорость потока снижается по длине канала. Это объясняется законом сохранения массы: при увеличении площади поперечного сечения объемный расход сохраняется, следовательно, скорость уменьшается.
Если профиль канала меняется резко – например, за счёт ступенчатого расширения – возникают зоны отрыва потока, где формируются вихри и локальные рециркуляции. Это приводит к неравномерному распределению скоростей и увеличению гидравлических потерь. Для минимизации таких эффектов рекомендуется использовать угол раскрытия не более 7–10° относительно продольной оси потока.
В каналах с асимметричной формой сечения может происходить смещение максимальной скорости от центра, что нарушает симметрию распределения и снижает эффективность диффузора. В таких случаях полезно применять корректирующие элементы, выравнивающие профиль скорости – направляющие лопатки или закругления в зоне входа.
Особое внимание следует уделять входной и выходной геометрии. На входе важно избежать резких сужений или изгибов, чтобы предотвратить предварительные возмущения потока. На выходе – обеспечить постепенное сопряжение с последующими элементами системы, иначе могут возникнуть обратные токи и неустойчивости.
Оптимизация формы канала с учётом углов стенок, радиусов кривизны и длины диффузора позволяет добиться равномерного распределения скоростей и эффективного преобразования кинетической энергии в давление без лишних турбулентных потерь.
Условия ламинарного и турбулентного режима в диффузоре
Переход между ламинарным и турбулентным режимами течения в диффузоре определяется числом Рейнольдса (Re), зависящим от скорости потока, гидравлического диаметра и кинематической вязкости жидкости. При Re < 2000 течение сохраняет ламинарный характер, выше 4000 – становится турбулентным. В промежутке наблюдается зона перехода, в которой режим неустойчив.
В диффузоре ламинарный режим возможен при малых скоростях входного потока и высоком качестве обработки внутренних стенок канала. Неровности, вибрации и пульсации давления ускоряют переход к турбулентности. Для сохранения ламинарного режима критично поддерживать минимальный угол расширения канала – не более 5°.
Турбулентный режим возникает при увеличении скорости или при значительном угле расширения (>7°), что приводит к отрыву потока от стенок. Это сопровождается образованием вихрей, ростом гидродинамических потерь и снижением эффективности преобразования кинетической энергии в давление. Особенно важно учитывать это в системах с высокой чувствительностью к потерям, например в вентиляции или гидравлических линиях.
Для стабилизации режима течения рекомендуется использовать направляющие лопатки или ступенчатое расширение канала, что позволяет снизить градиент давления и контролировать структуру потока. Также необходимо поддерживать чистоту поверхности, исключающую микропомехи, провоцирующие возмущения потока.

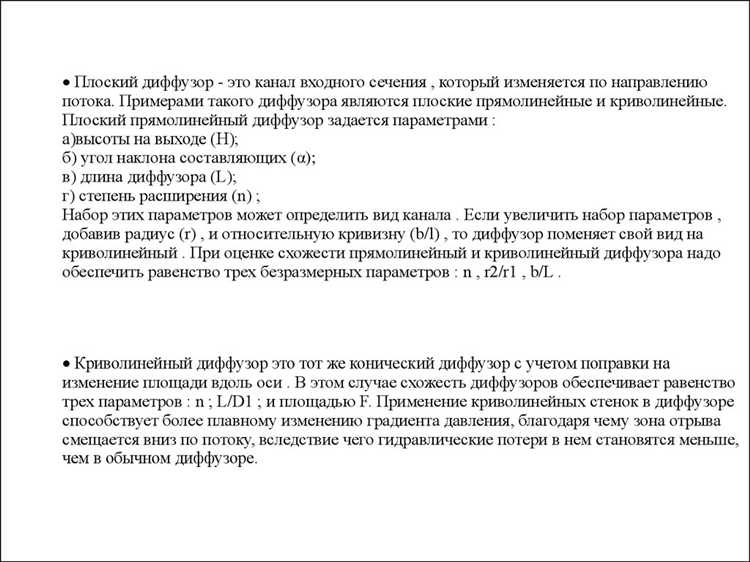

Роль угла расширения канала в стабилизации потока
Угол расширения диффузора непосредственно влияет на стабильность и эффективность преобразования кинетической энергии потока в давление. При слишком большом угле возрастает риск отрыва потока от стенок, что приводит к образованию вихрей, снижению давления и потере эффективности. Оптимизация этого параметра критична для предотвращения турбулентных флуктуаций и обеспечения равномерного распределения скоростей.
Для осесимметричных диффузоров рекомендуемый угол расширения находится в пределах 5–8°, что позволяет сохранить устойчивый ламинарный режим при умеренных значениях числа Рейнольдса. В плоских каналах угол может быть немного больше, но не должен превышать 10–12° без применения специальных мер по контролю потока.
- Угол менее 5° обеспечивает устойчивый прижатый поток, но требует значительной длины канала.
- Угол 6–8° является компромиссом между компактностью конструкции и стабильностью потока.
- Угол более 10° требует турбулизаторов, направляющих лопаток или других элементов стабилизации.
Особое внимание следует уделять распределению давления вдоль стенок: при чрезмерном угле в задней части диффузора формируется зона пониженного давления, что способствует обратному току и нарушению направленного движения. Это особенно критично при работе в установившихся режимах, где малейшее изменение параметров может вызвать переход в неустойчивое состояние.
Стабилизация потока обеспечивается не только за счёт выбора угла, но и плавностью изменения площади сечения. Резкие перепады провоцируют вторичные течения и неоднородность профиля скорости. Для инженерной практики рекомендуется проводить CFD-расчёты или использовать данные экспериментов для подбора оптимальной геометрии канала в каждом конкретном случае.
Способы снижения потерь давления при расширении канала
Сглаживание профиля стенок способствует более равномерному распределению скоростей и препятствует формированию градиентов давления, вызывающих турбулентные эффекты. Применение криволинейных, а не ломаных переходов позволяет снизить интенсивность вихревых структур в зоне расширения.
Использование направляющих лопаток или ребер стабилизации в крупных диффузорах помогает перераспределить поток и сократить зону неэффективного торможения. Это особенно актуально при наличии асимметричных условий на входе или высоких значениях числа Рейнольдса, превышающих 10⁵.
Внедрение перфорированных вставок с регулируемым сопротивлением позволяет частично рассеять кинетическую энергию до начала основного расширения, снижая градиенты давления и ускоряя стабилизацию потока. Такой метод эффективен в системах вентиляции и газовых трактах турбин.
Контроль шероховатости внутренних поверхностей также оказывает значительное влияние. Полировка или нанесение гидрофобных покрытий уменьшает трение и способствует сохранению ламинарного режима при предельных значениях скорости.
Для точного подбора конфигурации необходимо проводить численное моделирование с учетом реальных условий эксплуатации. Это позволяет выявить критические зоны, где возможны потери давления, и скорректировать геометрию канала до стадии изготовления.
Зависимость параметров потока от длины диффузора
Длина диффузора напрямую влияет на гидродинамические характеристики потока и эффективность преобразования кинетической энергии в давление. При недостаточной длине происходит резкое расширение, что ведёт к сильному разделению потока и повышенным потерям давления.
Оптимальная длина диффузора определяется исходя из угла расширения и режима потока:
- Для ламинарного потока длина должна обеспечивать плавное увеличение площади без резких изменений, обычно отношение длины к изменению сечения L/(A₂ — A₁) > 10;
- При турбулентном режиме длина может быть сокращена, но снижение ниже L/(A₂ — A₁) ≈ 5 приводит к появлению завихрений и снижению КПД;
- Избыточная длина увеличивает площадь поверхности стенок, что способствует росту трения и граничных слоёв, вызывая дополнительные потери.
Основные параметры потока, зависящие от длины диффузора:
- Скорость потока: Удлинение диффузора снижает скорость более плавно, что уменьшает вероятность отрыва потока.
- Давление: При правильной длине давление повышается за счёт замедления скорости без турбулентных скачков.
- Коэффициент восстановления давления (Cp): Максимален в диапазоне оптимальной длины, обычно 0.85–0.95 в хорошо спроектированных диффузорах.
- Граничный слой: Более длинный диффузор увеличивает толщину граничного слоя, что может привести к потере стабильности потока.
Рекомендации для проектирования длины диффузора:
- Поддерживать угол расширения менее 7° для предотвращения отрыва потока при средних длинах;
- Использовать ступенчатое или криволинейное расширение для уменьшения длины без потерь давления;
- При высоких скоростях учитывать влияние турбулентности и применять методы управления граничным слоем (например, рифление стенок или направляющие элементы);
- Проводить численное моделирование для точной оценки оптимальной длины с учётом конкретных геометрических и рабочих условий.
Примеры применения диффузоров в инженерных системах
В системах вентиляции и кондиционирования воздуха диффузоры обеспечивают равномерное снижение скорости потока при увеличении площади канала, что уменьшает шум и улучшает распределение воздуха в помещении. Обычно угол расширения выбирается в пределах 6–12°, чтобы избежать срыва потока и сохранить стабильное давление.
В гидравлических установках диффузоры применяются для плавного перехода между участками трубопровода с разным сечением. Это снижает гидравлические потери и предотвращает кавитацию, особенно при скоростях жидкости свыше 3 м/с. Длина диффузора в таких случаях рекомендуется не менее 5 диаметров меньшего сечения для эффективного восстановления давления.
В газотурбинных двигателях диффузор служит для преобразования кинетической энергии сжатого воздуха в давление перед камерой сгорания. Геометрия канала оптимизируется с учетом коэффициента расширения и турбулентности, чтобы увеличить КПД двигателя. Часто используются диффузоры с плавно изогнутыми стенками и углом расширения не более 8° для минимизации вихреобразования.
В водоснабжении и очистных сооружениях диффузоры обеспечивают равномерное распределение потока при переходе от узких труб к широким резервуарам, снижая скорость и предотвращая эрозию стенок. При этом материал диффузора выбирается с учетом коррозионной стойкости и гидравлической гладкости, что увеличивает срок службы оборудования.
Вопрос-ответ:
Что происходит с давлением и скоростью потока внутри диффузора с расширяющимся сечением?
В диффузоре, где площадь сечения постепенно увеличивается, скорость жидкости или газа уменьшается из-за сохранения объёма потока. По закону сохранения массы, при увеличении площади сечения скорость снижается, а согласно уравнению Бернулли, динамическое давление переходит в статическое, поэтому давление внутри диффузора повышается. Это позволяет преобразовывать кинетическую энергию потока в давление, что полезно в различных инженерных системах.
Почему длина диффузора влияет на его работу и какие параметры потока зависят от этой длины?
Длина диффузора определяет, насколько плавно изменяется площадь сечения и, соответственно, скорость потока. Если диффузор слишком короткий, поток может отделяться от стенок, образуя зоны турбулентности и потери давления. При достаточной длине скорость снижается плавно, что способствует устойчивому потоку и минимальным потерям. Важными параметрами, зависящими от длины, являются давление на выходе, степень завихрения и распределение скоростей внутри канала.
Какие негативные эффекты возникают при слишком большом угле расширения диффузора?
Слишком большой угол расширения приводит к отделению потока от стенок канала. В результате возникают завихрения и турбулентные зоны, увеличиваются гидравлические потери, падает давление и снижается эффективность работы системы. Такие эффекты снижают пропускную способность и могут вызвать нестабильность работы оборудования. Поэтому оптимальный угол расширения подбирается с учётом конкретных условий и свойств рабочей среды.
В каких инженерных системах чаще всего применяют диффузоры с меняющейся площадью сечения?
Диффузоры широко используют в системах вентиляции, газотурбинных установках, компрессорах, насосах и гидравлических каналах. В газотурбинах они служат для повышения давления рабочего потока перед камерой сгорания, в насосах помогают оптимизировать переход потока и снизить турбулентность, а в системах вентиляции — для эффективного распределения воздуха. Каждый тип оборудования предъявляет свои требования к конструкции диффузора.
Какие режимы потока могут возникать в диффузоре, и как это влияет на его работу?
В диффузоре поток может быть ламинарным, турбулентным или с отделением. Ламинарный режим обеспечивает наиболее плавное изменение скорости и минимальные потери давления, но он встречается при низких скоростях и определённых условиях поверхности. Турбулентный режим обычно сопровождается большими перемешиваниями и потерями энергии, однако в некоторых случаях он более устойчив. Отделение потока возникает при резком расширении или неправильной форме, что вызывает значительное снижение эффективности и повышенные гидравлические потери.
Как изменение площади канала влияет на скорость и давление потока внутри диффузора?
При расширении площади сечения канала скорость движущейся жидкости или газа снижается из-за уменьшения кинетической энергии на единицу площади. Одновременно давление внутри канала растёт за счёт преобразования кинетической энергии в потенциальную. Этот процесс обусловлен законом сохранения массы и уравнением Бернулли, что позволяет диффузору эффективно повышать давление потока, снижая его скорость. Если площадь расширяется слишком резко, могут возникнуть завихрения и турбулентность, что приведёт к потерям энергии и снижению эффективности.
Какие геометрические параметры диффузора оказывают наибольшее влияние на характеристики потока?
Главным образом на поток влияют длина диффузора и угол расширения канала. Более плавное и протяжённое расширение обеспечивает равномерное снижение скорости и уменьшает вероятность образования турбулентных зон. Слишком большой угол расширения вызывает отделение потока от стенок и повышенные потери давления. Также важна форма сечения: круглая или овальная форма способствует более стабильному движению жидкости или газа по сравнению с прямоугольным сечением. Комбинация этих параметров определяет насколько эффективно диффузор преобразует скорость в давление без значительных гидравлических потерь.
