Датчик скорости на Suzuki Swift играет ключевую роль в работе спидометра, системы ABS и блока управления двигателем. При выходе из строя этого компонента возможны ошибки в показаниях скорости, сбои в переключении передач и активация контрольных ламп на приборной панели.
На моделях Suzuki Swift с передним приводом, начиная с 2005 года, датчик скорости установлен на коробке передач, ближе к левому приводному валу. Его корпус выполнен из пластика или металла, в зависимости от модификации, и фиксируется одним болтом к картеру трансмиссии. Электрический разъем располагается сверху, что упрощает доступ при замене.
Для точного определения местоположения датчика рекомендуется отсоединить аккумулятор, демонтировать воздушный фильтр и отслеживать проводку, идущую к задней части коробки. На большинстве версий с МКПП используется механический датчик с импульсным ротором, а на автоматических трансмиссиях – электронный, соединённый с блоком управления коробкой передач.
Перед началом работ важно учитывать, что доступ к датчику может отличаться в зависимости от типа кузова и года выпуска автомобиля. На некоторых модификациях для снятия датчика потребуется частичный демонтаж защиты картера или патрубков системы охлаждения.
Где находится датчик скорости на моделях Suzuki Swift с МКПП
На моделях Suzuki Swift с механической коробкой передач (МКПП) датчик скорости расположен на корпусе трансмиссии, ближе к задней части коробки, в районе выхода приводного вала. Обычно он установлен сверху или сбоку, в зависимости от года выпуска и модификации двигателя.
Датчик представляет собой небольшой цилиндрический элемент с пластиковым корпусом и разъёмом для подключения к проводке. Он вкручен непосредственно в отверстие корпуса коробки передач и фиксируется болтом. Его корпус часто снабжен зубчатым приводом, который механически соединён с вращающимися элементами трансмиссии, обеспечивая точную передачу данных о скорости.
Для доступа к датчику потребуется приподнять переднюю часть автомобиля, обеспечить надёжную фиксацию и снять пластиковую защиту двигателя, если она установлена. Подход осуществляется с нижней стороны моторного отсека. Визуальный ориентир – левый приводной вал: датчик находится немного выше него, ближе к стыку трансмиссии с блоком двигателя.
Перед снятием рекомендуется отключить клемму аккумулятора, чтобы исключить повреждение электроники. Разъём датчика нужно отсоединить осторожно, так как фиксатор может быть хрупким. При демонтаже важно не повредить зубчатый привод, особенно при его извлечении из корпуса трансмиссии.
После замены или проверки датчика необходимо убедиться в отсутствии подтеков трансмиссионного масла, так как уплотнительное кольцо может быть изношено или неправильно установлено. Нарушение герметичности приведёт к утечке масла и выходу из строя трансмиссии.
Местоположение датчика скорости на версиях с автоматической коробкой
На моделях Suzuki Swift с автоматической трансмиссией (4AT, CVT или Aisin 5-ступенчатая) датчик скорости обычно устанавливается непосредственно на корпусе автоматической коробки передач. Его основное назначение – передача информации о скорости вращения выходного вала трансмиссии в ЭБУ (электронный блок управления).
В большинстве случаев датчик расположен ближе к задней части коробки, рядом с шрусом или в районе вала привода левого переднего колеса. Конструкция корпуса коробки имеет характерное углубление с болтовым креплением, в которое устанавливается датчик. Сам элемент фиксируется одним болтом и подключается через герметичный трехконтактный разъем.
На Swift с вариатором (CVT Jatco) датчик скорости интегрирован в модуль датчиков вторичного вала и размещен в верхней части корпуса вариатора, ближе к моторному щиту. Доступ к нему возможен сверху после снятия воздухозаборника и аккумуляторной площадки. Для точной диагностики необходимо ориентироваться по схеме подключения, указанной в сервисной документации.
При замене датчика важно отключать питание автомобиля, чтобы избежать повреждения ЭБУ. Также рекомендуется перед демонтажем очистить область вокруг датчика от загрязнений во избежание попадания пыли внутрь коробки.
Как визуально распознать датчик скорости под капотом
На моделях Suzuki Swift датчик скорости чаще всего расположен на корпусе коробки передач, ближе к стыку с двигателем. Для визуального обнаружения под капотом необходимо сфокусироваться на зоне, где проходит привод к передним колесам – именно там крепится корпус трансмиссии, к которому подключён датчик.
Датчик имеет компактный цилиндрический корпус, как правило, из чёрного или серого пластика, с фиксирующим болтом и штекером для электрического разъёма. К нему подходит жгут проводов, в оплетке, обычно проложенной вдоль моторного отсека и закреплённой пластиковыми клипсами. Разъём трёхконтактный, прямоугольной формы, с фиксатором защёлки.
Установочный фланец датчика может быть слегка утоплен в корпус коробки и зафиксирован болтом на 10 мм. Визуально элемент напоминает небольшой датчик положения коленвала, но его местоположение – основное отличие. Чтобы не перепутать, важно искать его в нижней части моторного отсека, с водительской стороны (для праворульных – с пассажирской), ориентируясь по расположению первичного вала трансмиссии.
Доступ к датчику может быть ограничен воздуховодами, корпусом аккумулятора или другими элементами, поэтому для точного осмотра рекомендуется использовать фонарик и зеркало на гибкой ножке. При необходимости можно частично снять пластиковые элементы или воздушный фильтр, чтобы обеспечить прямой доступ к месту установки.

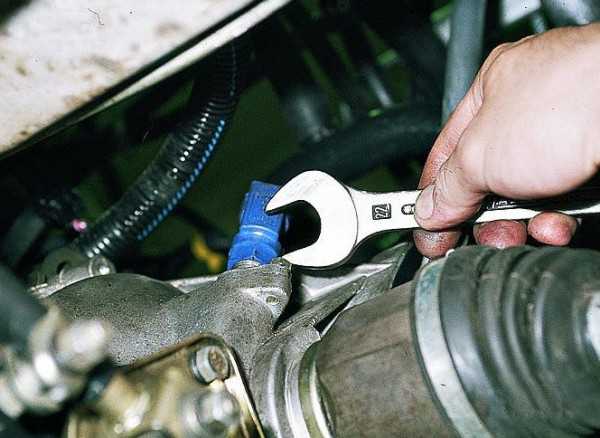

На каких узлах трансмиссии установлен датчик скорости
На моделях Suzuki Swift датчик скорости чаще всего размещён непосредственно на корпусе коробки передач. В трансмиссиях с механическим управлением он устанавливается в районе выходного вала – в точке, где вал соединяется с приводным валом. Эта зона обеспечивает считывание вращения, пропорционального скорости движения автомобиля.
В версиях с автоматической коробкой передач датчик может быть закреплён в районе задней крышки трансмиссии либо вблизи гидротрансформатора. Конкретное положение зависит от типа АКПП. Например, на 4-ступенчатых автоматах JATCO датчик интегрирован в заднюю часть корпуса и крепится болтом к алюминиевой опоре, откуда выходит проводка к электронному блоку управления.
На роботизированных трансмиссиях (если таковые установлены) датчик скорости может быть объединён с другими сенсорами, расположенными в области модуля актуатора. В этом случае точка установки также привязана к выходному валу, но возможен доступ только со стороны моторного отсека, с нижней части.
Важно учитывать, что при диагностике или замене датчика необходимо обеспечить доступ к точке крепления на корпусе трансмиссии. На некоторых версиях требуется частичный демонтаж элементов защиты картера или снятие воздухозаборника для облегчения доступа к узлу.
Отличия в расположении датчика скорости в зависимости от года выпуска
На моделях Suzuki Swift разных годов выпуска применялись различные типы трансмиссий и архитектур двигательного отсека, что напрямую влияет на местоположение датчика скорости.
- Swift 2000–2004 (платформа HT51S, HT81S): датчик скорости установлен на коробке передач, ближе к правому приводу. На версиях с механикой он подключён напрямую к дифференциалу. Подключение осуществляется через трёхконтактный разъём, расположенный со стороны моторного щита.
- Swift 2005–2010 (платформа ZC21S, ZC71S): положение датчика изменено – теперь он располагается на задней части трансмиссии, ближе к стыку с корпусом двигателя. На автоматических коробках (особенно Aisin 4-ступенчатая) датчик встроен в корпус, и доступ к нему ограничен. Для доступа требуется снять воздуховод и корпус воздушного фильтра.
- Swift 2011–2016 (платформа ZC72S, ZD72S): датчик скорости чаще всего совмещён с модулем ABS и информация о скорости берётся с колесных датчиков. На автомобилях с вариатором (CVT) отдельный датчик скорости на трансмиссии отсутствует. Диагностика осуществляется через OBD с использованием CAN-шины.
- Swift 2017–н.в. (платформа ZC83S): используется полностью электронная система контроля скорости. Датчики вращения колёс передают данные на ECU, где рассчитывается скорость. Физический датчик на трансмиссии отсутствует. При диагностике следует обращаться к модулю ABS и CAN-интерфейсу.
Перед проведением обслуживания важно определить конкретную модель и год выпуска. Номер кузова и тип трансмиссии помогут точно установить, предусмотрен ли отдельный датчик скорости или данные поступают с других узлов.
Какие трудности могут возникнуть при доступе к датчику скорости
Датчик скорости на Suzuki Swift обычно расположен в труднодоступных местах трансмиссии, что затрудняет его осмотр и замену без демонтажа дополнительных узлов. На моделях с автоматической коробкой передач он часто находится под корпусом коробки, рядом с фланцем привода, где ограниченный доступ осложняет использование стандартных инструментов.
При снятии датчика иногда требуется частичный демонтаж защитных кожухов и элементов подвески, что увеличивает время работы и повышает риск повреждения соседних деталей. Кроме того, электропроводка к датчику проходит через узкие каналы и может быть зажата или загрязнена, что усложняет отсоединение разъема без риска повреждения контактов.
Особое внимание необходимо уделять состоянию крепежных элементов, так как при их коррозии или закисании возникает необходимость применять средства для удаления ржавчины и нагрев, чтобы избежать поломки болтов и гаек. Неправильный выбор инструмента или чрезмерные усилия могут привести к деформации корпуса датчика или посадочного места.
Рекомендовано использовать специализированные головки с трещоткой и карданным шарниром для доступа к неудобным болтам, а также тщательно очищать область вокруг датчика перед началом работы, чтобы предотвратить попадание грязи в разъем и систему. При затрудненном доступе может потребоваться подъем автомобиля на подъемнике и установка дополнительных подставок для удобства работы.
Вопрос-ответ:
Где конкретно на Suzuki Swift расположен датчик скорости?
Датчик скорости на Suzuki Swift обычно установлен на коробке передач — в зависимости от модели и года выпуска он может находиться либо на корпусе МКПП, либо рядом с выходным валом автоматической трансмиссии. Его задача — считывать обороты и передавать данные на бортовой компьютер и спидометр.
Как отличить датчик скорости от других датчиков под капотом?
Датчик скорости имеет характерную форму с небольшим пластиковым корпусом и одним или двумя контактами для электропроводки. Обычно он располагается близко к шестерне или валу коробки передач, к которому подсоединён. Визуально можно заметить, что от датчика идёт провод, подключённый к проводке автомобиля, и он расположен ближе к трансмиссии, а не к двигателю.
Есть ли различия в расположении датчика скорости на Suzuki Swift с механической и автоматической коробкой?
Да, на автомобилях с механической коробкой датчик скорости чаще всего устанавливается непосредственно на корпусе коробки, обычно рядом с приводным валом. На версиях с автоматической коробкой датчик может находиться в зоне выходного вала трансмиссии или внутри самой коробки, что иногда затрудняет к нему доступ для проверки и замены.
Какие сложности могут возникнуть при замене датчика скорости на Suzuki Swift?
Основные трудности связаны с ограниченным пространством вокруг трансмиссии — доступ к датчику часто затруднён, особенно на версиях с автоматической коробкой. Иногда приходится снимать защиту картера или поддомкрачивать машину для удобства работы. Также важно аккуратно отсоединить разъёмы, чтобы не повредить проводку.
Можно ли самостоятельно проверить работу датчика скорости на Suzuki Swift?
Проверить датчик можно с помощью мультиметра, замеряя сопротивление или сигнал на выходе при вращении колёс или приводного вала. В некоторых случаях диагностический сканер позволяет увидеть показания с датчика в режиме реального времени. Если спидометр работает некорректно или появляются ошибки в системе ABS, это может свидетельствовать о проблемах с датчиком.
Где конкретно расположен датчик скорости на Suzuki Swift с механической коробкой передач?
Датчик скорости на моделях Suzuki Swift с механической коробкой находится на корпусе коробки передач, ближе к задней части трансмиссии. Он обычно крепится рядом с приводным валом или в месте выхода приводного вала из коробки. Это позволяет датчику считывать скорость вращения и передавать данные в электронный блок управления. Доступ к нему зачастую ограничен из-за компактного расположения двигателя и элементов подвески, поэтому для проверки или замены требуется частичный демонтаж защитных кожухов или других деталей.
Как определить неисправность датчика скорости на Suzuki Swift и какие признаки этого проявляются?
При выходе из строя датчика скорости на Suzuki Swift водитель может заметить такие симптомы, как нестабильная работа спидометра, ошибки на панели приборов, отсутствие информации о скорости или срабатывание индикаторов неисправности двигателя. Также возможны проблемы с автоматической коробкой (если она установлена), например, неправильное переключение передач. Для диагностики используют сканер, который считывает коды ошибок с электронного блока. Визуальный осмотр датчика на предмет повреждений и проверка контактов помогает исключить механические причины неисправности.
