Реле стартера на ВАЗ 2115 находится в монтажном блоке под капотом, обычно слева по ходу движения автомобиля. Оно отвечает за подачу питания на стартер и обеспечивает его включение при запуске двигателя.
Для точного обнаружения реле рекомендуется открыть монтажный блок и свериться с расположением, указанным в инструкции по эксплуатации или на крышке блока предохранителей. На практике реле стартера часто подписано или отличается по форме и размеру от других реле.
При отсутствии подачи напряжения или при подозрении на неисправность реле, необходимо проверить его контакты и при необходимости заменить. Такая диагностика позволяет избежать проблем с запуском двигателя и сэкономить время на ремонт.

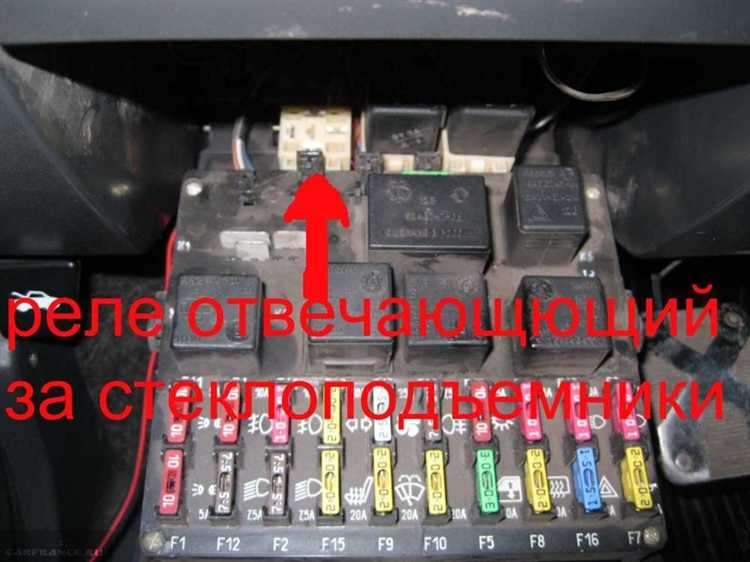

Где находится реле стартера в подкапотном пространстве ВАЗ 2115
Реле стартера на ВАЗ 2115 расположено в монтажном блоке предохранителей и реле, который находится в подкапотном пространстве с левой стороны, рядом с аккумулятором.
Чтобы получить к нему доступ:
- Откройте капот автомобиля.
- Слева от моторного отсека, возле аккумуляторной батареи, найдите пластиковый корпус монтажного блока.
- Снимите крышку монтажного блока, аккуратно отжав защелки по периметру.
- Внутри корпуса находятся предохранители и реле, среди которых выделено реле стартера.
Реле стартера имеет стандартный размер и чаще всего маркируется на внутренней стороне крышки монтажного блока или в инструкции по эксплуатации.
Для точной идентификации обратите внимание на схему, нанесённую на крышке, где реле стартера обозначено как «стартер» или «стартерное реле».
Расположение реле в монтажном блоке обычно ближе к стороне моторного отсека, что упрощает подведение кабелей от аккумулятора и замка зажигания.
Как определить реле стартера внутри салона автомобиля
В салоне ВАЗ 2115 реле стартера расположено в монтажном блоке предохранителей и реле, находящемся под приборной панелью с левой стороны водителя. Чтобы найти и проверить реле, выполните следующие действия:
- Откройте водительскую дверь и снимите пластиковую крышку, закрывающую монтажный блок. Обычно она крепится на защелках и легко снимается вручную.
- Осмотрите внутреннюю часть блока – реле стартера имеет стандартный размер и форму, отличается наличием 4 или 5 контактов.
- На крышке блока или на обратной стороне панели должна быть схема расположения реле и предохранителей с обозначением «Реле стартера» или «Старт».
- При отсутствии маркировки сверяйтесь с электрической схемой автомобиля, чтобы найти точное местоположение реле по номеру контактов и их назначению.
Для проверки работоспособности реле используйте мультиметр или тестер:
- Отсоедините реле от монтажного блока.
- Проверьте сопротивление обмотки между соответствующими контактами (обычно 70–120 Ом).
- Подайте напряжение на обмотку реле (12 В) и проверьте замыкание контактов силовой цепи.
- Если реле не замыкает контакты при подаче напряжения, его следует заменить.
Правильное определение реле стартера в салоне помогает быстро локализовать неисправность и избежать лишних затрат на диагностику.

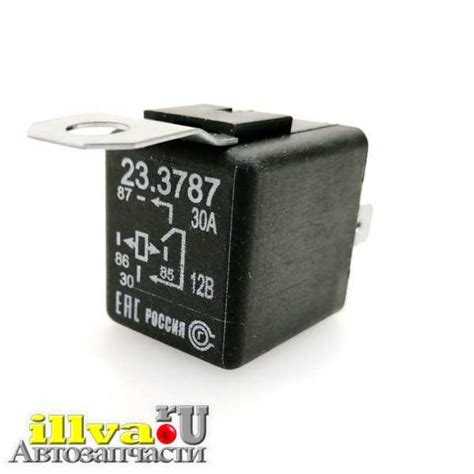

Методы визуального осмотра реле стартера на ВАЗ 2115
Для начала осмотра реле стартера необходимо снять защитную крышку в блоке предохранителей и реле, расположенном под панелью приборов со стороны водителя. Важно проверить наличие следов коррозии на контактах и пайках – ржавчина снижает контакт и может вызвать сбои в работе.
Осмотрите пластиковый корпус реле на трещины, деформации и следы перегрева – изменение цвета или плавление указывают на внутренние повреждения. Проверьте надежность крепления реле в гнезде, ослабленные контакты могут вызывать прерывистую работу стартера.
Обратите внимание на состояние проводов, подключенных к реле: изоляция не должна иметь трещин или потертостей. Контакты должны быть чистыми и без следов окисления, в случае загрязнений используйте специальный контактный очиститель.
Ниже приведена таблица с основными признаками неисправностей, которые можно выявить при визуальном осмотре:
| Признак | Описание | Возможное последствие |
|---|---|---|
| Коррозия контактов | Белый или зеленый налет на металлических элементах | Потеря электрического контакта, перебои в работе стартера |
| Трещины или сколы корпуса | Визуальные дефекты на пластике реле | Попадание влаги, короткое замыкание |
| Обугливание или деформация | Темные пятна, расплавленные участки | Перегрев, выход из строя реле |
| Ослабленные контакты | Свободное движение реле в гнезде, люфт | Нестабильное срабатывание стартера |
После визуального осмотра рекомендуется проверить работу реле мультиметром или штатным тестером для уверенности в исправности.

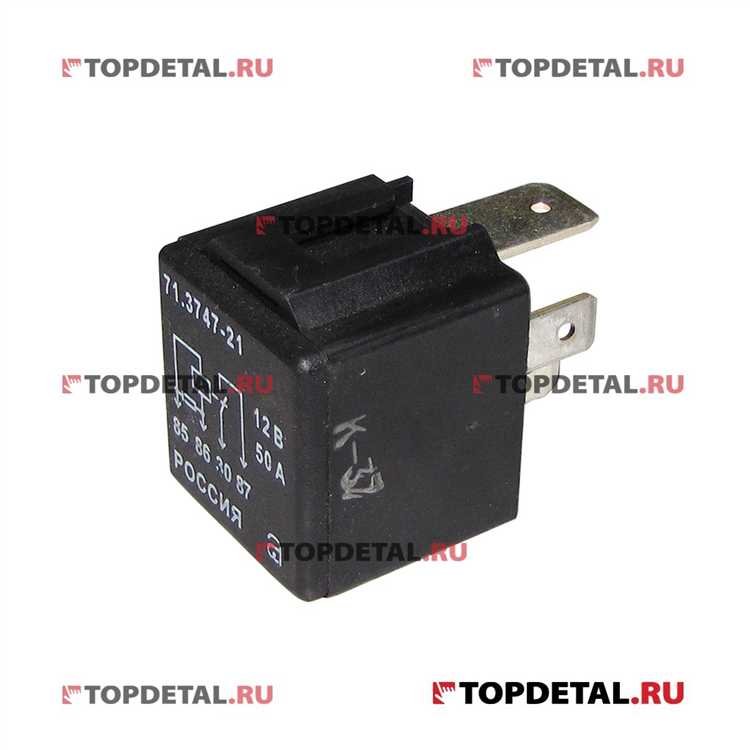

Проверка контактов реле стартера мультиметром
Для проверки контактов реле стартера на ВАЗ 2115 потребуется мультиметр с функцией измерения сопротивления и прозвонки. Сначала извлеките реле из его посадочного места, чтобы получить свободный доступ к клеммам.
При подаче напряжения между контактами 30 и 87 должно появиться соединение с сопротивлением близким к нулю (до 0,1 Ом), что подтверждает работу контактов замыкания. Если сопротивление высокое или нет соединения, реле неисправно.
Также осмотрите контакты визуально на наличие следов коррозии или пригорания, так как это снижает проводимость и вызывает проблемы при запуске двигателя. При необходимости очистите контакты специальной контактной пастой или замените реле.

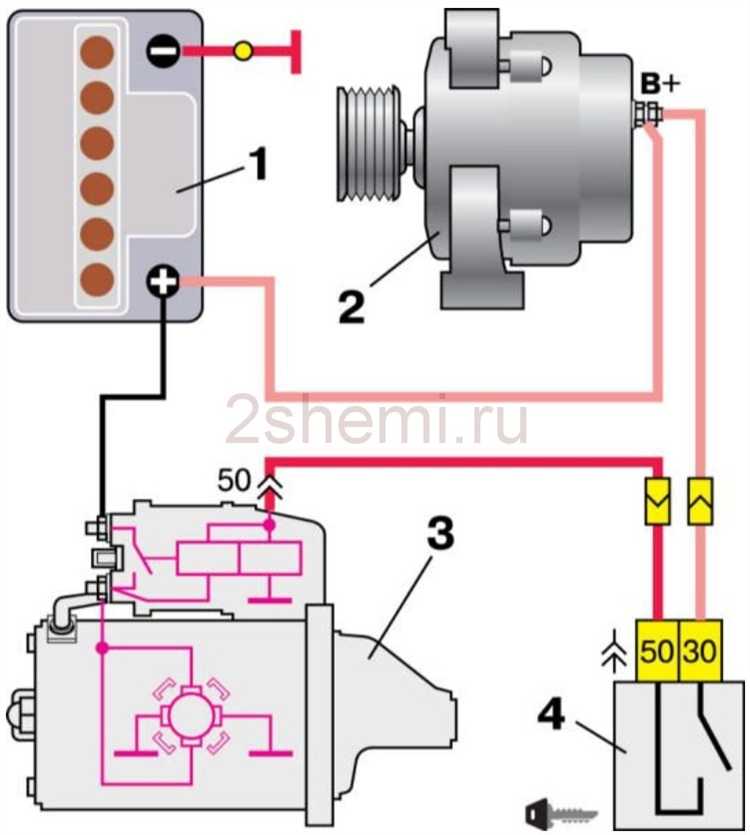

Использование тестера для оценки работоспособности реле стартера
Для проверки реле стартера ВАЗ 2115 рекомендуется применять мультиметр в режиме омметра или тестер с функцией измерения сопротивления и прозвонки. Сначала необходимо отключить питание и извлечь реле из блока.
Подключите щупы тестера к клеммам, отвечающим за обмотку реле (обычно контакты 85 и 86). Нормальное сопротивление обмотки находится в пределах 50–120 Ом. Значительно большее или нулевое сопротивление укажет на неисправность обмотки.
Далее проверьте цепь контактов силового переключателя (контакты 30 и 87). В норме при отсутствии питания контакты разомкнуты, сопротивление – бесконечное. При подаче напряжения на обмотку (например, 12 В с аккумулятора) контакты должны замкнуться, и сопротивление между 30 и 87 снизится до нескольких миллиом.
Для проверки подайте питание на обмотку реле через внешние провода и одновременно измеряйте сопротивление на силовых контактах. Если контакты не замыкаются или сопротивление остается высоким, реле требует замены.
Признаки неисправности реле стартера и их выявление
Другой симптом – затруднённый запуск двигателя, когда стартер крутит медленно или прерывисто. Это может быть связано с плохим контактом или износом катушки реле.
Проверка сопротивления катушки реле выявляет обрыв или короткое замыкание. Для ВАЗ 2115 нормальные значения сопротивления катушки реле стартера находятся в пределах 50–100 Ом. Значения вне этого диапазона требуют замены реле.
Визуальный осмотр на предмет коррозии, подгоревших контактов и повреждений корпуса также помогает диагностировать неисправность. Изменение цвета или следы нагара на контактах снижают проводимость и нарушают работу стартера.
Если подозрения остаются, целесообразно подключить заведомо исправное реле для сравнения реакции системы. При повторении неисправностей причина однозначно в реле, при отсутствии – в других элементах цепи запуска.
Замена реле стартера на ВАЗ 2115: пошаговый алгоритм
1. Отключите отрицательную клемму аккумулятора для предотвращения короткого замыкания и исключения риска удара током.
2. Найдите реле стартера в монтажном блоке подкапотного пространства, расположенном рядом с аккумулятором с левой стороны моторного отсека.
3. Снимите защитную крышку монтажного блока, аккуратно поддев её плоской отверткой или рукой.
4. Запомните или сфотографируйте расположение реле и соседних элементов для корректной установки нового устройства.
5. Аккуратно извлеките неисправное реле стартера, слегка покачивая его из стороны в сторону, чтобы не повредить контакты.
6. Проверьте состояние разъёмов и контактов в посадочном месте реле, при необходимости очистите их от загрязнений и окислов с помощью контактного очистителя.
7. Вставьте новое реле в соответствующее гнездо, плотно прижав его до щелчка или упора.
8. Установите на место защитную крышку монтажного блока.
9. Подключите обратно отрицательную клемму аккумулятора.
10. Проверьте работоспособность стартера, повернув ключ зажигания, убедившись в отсутствии посторонних звуков и надежном запуске двигателя.
Вопрос-ответ:
Где находится реле стартера на ВАЗ 2115 и как его найти?
Реле стартера на ВАЗ 2115 расположено в монтажном блоке, который находится под капотом с левой стороны возле аккумулятора. Чтобы найти реле, нужно открыть капот и посмотреть на пластиковый блок с предохранителями и реле. Обычно реле стартера имеет маркировку или схему на крышке монтажного блока. В случае сомнений, полезно свериться с электросхемой автомобиля или руководством по эксплуатации.
Какие основные признаки указывают на неисправность реле стартера в ВАЗ 2115?
Если при повороте ключа зажигания двигатель не запускается, слышен щелчок, но стартер не вращается, это может свидетельствовать о проблемах с реле стартера. Другой симптом — полное отсутствие реакции при попытке завести машину или прерывистая работа стартера. Иногда могут быть признаки износа контактов внутри реле, что вызывает нестабильную подачу напряжения на стартер.
Какими способами можно проверить исправность реле стартера на ВАЗ 2115?
Проверку реле можно провести несколькими способами. Один из них — проверить наличие щелчка при включении зажигания, что говорит о срабатывании реле. Более точная проверка — использование мультиметра для измерения сопротивления между контактами или напряжения на выходах реле. Также можно временно заменить реле заведомо исправным аналогом. Для проверки работоспособности есть специализированные тестеры, которые позволяют оценить состояние контактов и катушки реле.
Как самостоятельно заменить реле стартера на ВАЗ 2115 без помощи автосервиса?
Для замены реле стартера нужно сначала отключить аккумулятор, чтобы исключить короткое замыкание. Далее открыть капот, найти монтажный блок с реле стартера и извлечь неисправный элемент, аккуратно отсоединив контакты. Новый реле устанавливается на место старого, после чего аккумулятор подключается обратно. Важно выбирать реле, которое соответствует техническим характеристикам вашего автомобиля, и после замены проверить работу стартера.
Какие ошибки при проверке реле стартера чаще всего совершают владельцы ВАЗ 2115?
Часто владельцы неправильно определяют место реле, что приводит к поиску в неподходящих местах. Также встречается ошибка в использовании мультиметра — измеряют сопротивление без отключения реле от цепи, что дает неверные данные. Некоторые пытаются завести машину с неисправным реле, не проверяя предварительно контакты и питание. Еще распространено использование неподходящих аналогов реле, которые не соответствуют параметрам автомобиля, что вызывает дополнительные сбои.
Где точно находится реле стартера на ВАЗ 2115 и как его найти самостоятельно?
Реле стартера в ВАЗ 2115 располагается в моторном отсеке, обычно вблизи аккумулятора или рядом с блоком предохранителей. Чтобы найти его, нужно открыть капот и осмотреть правую часть моторного отсека ближе к брандмауэру. Реле представляет собой небольшой прямоугольный корпус с четырьмя контактами. Для точного определения стоит свериться с электрической схемой автомобиля или проверить маркировку на крышке блока предохранителей, если реле установлено внутри него.
Какие методы существуют для проверки работоспособности реле стартера на ВАЗ 2115 без использования сложного оборудования?
Самый простой способ проверить реле стартера — прослушать щелчок при попытке запуска двигателя. Если щелчок отсутствует, реле, скорее всего, неисправно. Дополнительно можно проверить напряжение на контактах с помощью мультиметра в режиме измерения напряжения постоянного тока. Также полезно проверить контакты на наличие окислений и плотность соединения, так как плохой контакт часто вызывает сбои в работе. Если есть возможность, можно временно заменить реле заведомо исправным для подтверждения диагноза.
