На двигателе Toyota 3S FE термостат расположен в нижней части блока цилиндров, ближе к передней части мотора, рядом с водяным насосом. Он устанавливается внутри металлического корпуса, соединённого с нижним патрубком радиатора. Доступ к нему возможен только снизу или со стороны правого колеса при снятом подкрылке.
Для точного определения места установки следует ориентироваться на толстую резиновую трубу, идущую от радиатора к двигателю. Именно в том месте, где шланг крепится к алюминиевому корпусу на блоке, находится термостат. Его крепление осуществляется с помощью двух болтов, фиксирующих крышку корпуса.
Перед заменой термостата рекомендуется слить охлаждающую жидкость через сливной кран на радиаторе, чтобы избежать подтеков. Также полезно снять аккумулятор и воздушный фильтр для улучшения доступа. При обратной сборке важно правильно установить прокладку и затянуть болты без чрезмерного усилия, чтобы избежать деформации корпуса.
Где именно находится термостат на 3S FE
Термостат на двигателе Toyota 3S-FE расположен в нижней части блока, ближе к передней части двигателя. Он установлен внутри корпуса термостата, который соединён с нижним патрубком радиатора. Этот корпус крепится к водяному насосу с помощью двух или трёх болтов, в зависимости от модели автомобиля.
Чтобы получить доступ к термостату, нужно отсоединить нижний радиаторный шланг и демонтировать корпус термостата. Сам термостат прижат внутри корпуса без дополнительных креплений – он удерживается только уплотнительным кольцом и прижимается при затяжке корпуса. Корпус может быть частично скрыт под впускным коллектором, особенно на поперечно установленных двигателях, поэтому для удобства рекомендуется снимать воздушный фильтр и впускной резонатор.
Для точной идентификации положения термостата следует ориентироваться на патрубок, идущий от нижней части радиатора – он как раз соединяется с корпусом термостата. Визуальный доступ затруднён, но при демонтаже защит и снятии нижней части воздуховодов его можно легко обнаружить снизу двигателя.
Как добраться до термостата без демонтажа лишних деталей
На двигателе 3S-FE термостат расположен в задней части головки блока цилиндров, ближе к щиту моторного отсека. Чтобы добраться до него без лишнего разбора, следует соблюдать определённую последовательность действий и использовать подходящий инструмент.
- Отключить аккумулятор, чтобы исключить случайное замыкание при работе в труднодоступной зоне.
- Снять воздушный фильтр с корпусом – это обеспечит прямой доступ к задней части двигателя.
- Отсоединить пластиковый воздуховод между дроссельной заслонкой и корпусом фильтра.
- При необходимости отжать жгут проводки вверх и зафиксировать, чтобы он не мешал доступу к корпусу термостата.
- Открутить два болта крепления корпуса термостата с помощью трещотки с удлинителем и головкой на 12 мм. Работать удобно с правой стороны моторного отсека.
Для уменьшения потерь охлаждающей жидкости можно заранее частично слить её через кран радиатора. Перед снятием корпуса обязательно подложить тряпку или ёмкость под место соединения патрубков.
Если патрубки сильно затвердели, их желательно предварительно прогреть строительным феном и аккуратно снять с помощью съёмника или плоской отвёртки, не повреждая обрезиненные края.
- Не требуется снимать впускной коллектор или дроссель – доступ возможен при точной работе и наличии удлинителя на инструмент.
- В некоторых случаях удобно снять один из вакуумных шлангов, чтобы освободить дополнительное пространство для руки.
Соблюдение описанных шагов позволяет заменить термостат без разбора элементов, не связанных с его креплением, и сократить общее время ремонта.

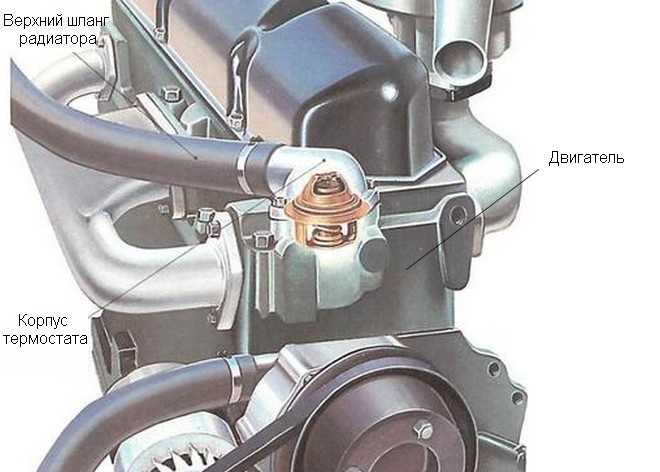

На какие элементы ориентироваться при поиске термостата
При визуальном осмотре двигателя 3S-FE ориентироваться следует на несколько характерных элементов, напрямую связанных с контуром системы охлаждения. Термостат расположен внутри металлического корпуса, который крепится к головке блока цилиндров рядом с выходом верхнего патрубка радиатора.
- Первый ориентир – верхний радиаторный шланг. Он соединяется с термостатическим корпусом, который находится в районе правой стороны двигателя (по ходу движения автомобиля).
- Второй элемент – крепление корпуса термостата к головке блока. Оно выполнено с помощью двух болтов на 12 мм, что отличает этот узел от других соединений системы охлаждения.
- Третий ориентир – датчик температуры охлаждающей жидкости, установленный неподалёку от корпуса термостата. Этот элемент подключён к электрическому разъёму и визуально выделяется проводкой.
Кроме того, рядом можно заметить отводящий патрубок, ведущий к помпе. Несмотря на плотную компоновку, эти элементы легко различимы, если убрать воздушный фильтр с корпусом (если установлен рядом) и освободить доступ к верхней части ГБЦ со стороны водителя.
Особенности крепления термостата на разных поколениях 3S FE
На двигателях серии 3S FE крепление термостата менялось в зависимости от поколения и модификации. В первом поколении (устанавливавшемся на Toyota Camry и Carina конца 80-х – начала 90-х годов) термостат монтировался в горизонтальном положении и фиксировался тремя болтами к алюминиевому фланцу на головке блока. Конструкция отличалась прямым доступом снизу, что упрощало демонтаж.
Во втором поколении (начало–середина 90-х годов, например, Carina E, Caldina) был введён вертикальный тип установки. Термостат размещался в корпусе, соединённом с нижним патрубком радиатора. Крепление осуществлялось при помощи двух болтов с шагом резьбы M6x1.0. Дополнительно использовалась резиновая прокладка кольцевого типа, которая со временем теряла эластичность и требовала замены при каждом обслуживании.
На более поздних версиях (включая 3S FE с электронным управлением впрыском, конца 90-х) конструкция термостатного узла была усилена, добавлена термостойкая вставка и изменено направление циркуляции ОЖ. Крепёж остался двухболтовым, но изменился материал – применялись болты с антикоррозионным покрытием. Также корпус термостата стал интегрированным с водяной трубкой, что требует осторожности при откручивании – высок риск повреждения уплотнительных плоскостей.
Рекомендация: перед заменой термостата важно учитывать поколение двигателя. Отличия в ориентации корпуса, типе прокладки и конструкции крепления могут привести к несовместимости деталей при подборе аналогов.
Как визуально определить корпус термостата под капотом
Корпус термостата на двигателе 3S FE расположен в районе выхода верхнего патрубка радиатора. Этот патрубок соединяет радиатор с головкой блока цилиндров, и именно в месте его подключения к двигателю находится корпус термостата.
Визуально корпус представляет собой литой металлический элемент с двумя или тремя крепёжными болтами, часто окрашенный в серый или алюминиевый цвет. К корпусу подсоединяется толстый резиновый шланг – верхний патрубок системы охлаждения. В большинстве случаев корпус расположен в левой части моторного отсека, ближе к водительской стороне, у верхней части двигателя.
Характерный ориентир – наличие датчика температуры охлаждающей жидкости, установленного вблизи корпуса. Он соединён с электропроводкой и часто заметен по синему или чёрному пластиковому разъёму. Также рядом может проходить тросик дроссельной заслонки или элементы впускного коллектора.
Для точной идентификации следует обратить внимание на то, что корпус термостата обычно прикручен к алюминиевой части головки блока и выступает из неё под углом. Поверхность корпуса часто имеет отлив под фланец патрубка и может быть покрыта термостойким налётом от антифриза – это дополнительный визуальный признак.
Ошибаться с водяным насосом или корпусом термостата маловероятно, так как водяной насос соединён с ремнём ГРМ и расположен значительно ниже. При осмотре главное – проследить маршрут верхнего патрубка радиатора до точки его подключения на двигателе: эта точка и есть корпус термостата.
Частые ошибки при определении места установки термостата
Ошибка №1 – поиск термостата по верхнему патрубку радиатора. На 3S FE термостат не всегда находится непосредственно у патрубка, ведущего к радиатору. Корпус термостата располагается в корпусе водяного насоса и соединён с трубой охлаждающей жидкости, отходящей к блоку двигателя, а не напрямую к радиатору.
Ошибка №2 – путаница с корпусом насоса охлаждающей жидкости. Внешне корпуса термостата и помпы могут быть схожи, особенно у старых моделей 3S FE, но термостат всегда закрыт крышкой с болтами, а помпа имеет шкив и ремень привода. Для точного определения нужно ориентироваться на форму и расположение патрубков.
Ошибка №3 – попытка найти термостат без снятия воздуховода или патрубков. На двигателе 3S FE корпус термостата скрыт за элементами системы впуска и охлаждения, из-за чего визуально его определить невозможно. Рекомендуется аккуратно снять патрубок радиатора и часть воздуховода для прямого доступа.
Ошибка №4 – игнорирование особенностей разных поколений 3S FE. В моделях с 1990-х годов корпус термостата может иметь отличия в форме и расположении крепёжных болтов, что влияет на его поиск. Рекомендуется сверять модель двигателя с технической документацией.
Ошибка №5 – попытка определить термостат по температуре корпуса. Термостат остаётся холодным до открытия при достижении рабочей температуры, в отличие от радиатора и патрубков. По теплу корпуса ошибочно предполагать его точное местоположение без дополнительной проверки.
Вопрос-ответ:
Где точно находится термостат на двигателе 3S FE?
Термостат расположен в нижней части блока цилиндров со стороны выпускного коллектора. Он установлен в корпусе, к которому подсоединён нижний патрубок радиатора. Обычно его легко найти, проследив толстый шланг охлаждающей жидкости, идущий от радиатора к двигателю.
Как понять, что термостат на 3S FE работает неправильно?
Если двигатель долго прогревается или перегревается, возможна неисправность термостата. При холодном двигателе шланг радиатора остаётся холодным — это значит, что термостат может быть заклинившим в закрытом положении. Обратная ситуация — шланг быстро нагревается, что говорит о заедании в открытом положении.
Можно ли заменить термостат на 3S FE самостоятельно и какие инструменты понадобятся?
Замена возможна при наличии базовых навыков ремонта и стандартного набора инструментов: ключей на 10-12 мм для болтов крепления корпуса термостата, ёмкости для слива охлаждающей жидкости, а также новой прокладки. Работу следует проводить на остывшем двигателе, чтобы избежать ожогов и повреждений.
Какие ошибки часто допускают при поиске термостата на двигателе 3S FE?
Частая ошибка — путать корпус термостата с патрубками системы охлаждения или другими элементами, что затрудняет доступ. Иногда ищут термостат на верхнем патрубке, хотя он установлен именно на нижнем. Также недооценивают необходимость снять некоторые детали для удобного доступа.
Как влияет неправильное расположение или установка термостата на работу двигателя 3S FE?
Если термостат установлен с нарушением ориентации или на неправильном месте, система охлаждения не будет работать корректно. Это может привести к перегреву двигателя или недостаточному прогреву, что сокращает ресурс мотора и ухудшает его работу. Важно соблюдать рекомендации по расположению и установке.
Где конкретно находится термостат на двигателе 3S FE?
Термостат расположен в корпусе, который крепится к головке блока цилиндров со стороны патрубка верхнего радиатора. Обычно его можно найти, следуя за верхним патрубком системы охлаждения от радиатора к двигателю. Корпус термостата имеет характерную форму и крепится болтами, что облегчает его идентификацию и замену.
Какие признаки указывают на неисправность термостата в 3S FE, учитывая его расположение?
Если термостат не открывается или заедает, двигатель долго не выходит на рабочую температуру или наоборот быстро перегревается. Визуально проверить термостат можно, осмотрев патрубок верхнего радиатора: если он холодный при прогретом двигателе, вероятно, термостат закрыт. Также возможны проблемы с охлаждением, вызванные нарушением циркуляции жидкости именно в месте установки термостата.
