Как подключить дисплей 1602 к ардуино через i2c

Дисплей 1602 – стандартный символьный LCD с разрешением 16×2, который широко применяется в проектах на базе Ардуино. Использование интерфейса I2C позволяет существенно сократить количество соединительных проводов: вместо 16 контактов остаётся только 4, включая питание.

Для подключения дисплея через I2C необходим модуль расширения с контроллером PCF8574, который преобразует параллельный интерфейс LCD в последовательный. Адрес этого контроллера по умолчанию обычно 0x27 или 0x3F, что важно учитывать при настройке программы.

Для работы с таким дисплеем в Arduino IDE рекомендуется использовать библиотеку LiquidCrystal_I2C, которая позволяет управлять отображением текста с минимальными усилиями и конфигурированием. Перед началом важно проверить адрес модуля с помощью скетча для сканирования I2C шины.

Выбор и подготовка дисплея 1602 с модулем I2C

Для подключения 1602 LCD к Ардуино через I2C необходим дисплей с уже установленным I2C-модулем на базе контроллера PCF8574 или PCF8574A. Эти микросхемы обеспечивают преобразование параллельного интерфейса дисплея в последовательный, что сокращает количество проводов до четырёх: питание (VCC и GND) и линии данных SDA и SCL.

При выборе модуля важно обратить внимание на напряжение питания. Большинство дисплеев 1602 и I2C-модулей рассчитаны на 5 В. Проверяйте маркировку на плате и технические характеристики, чтобы избежать повреждений при подключении к 3.3 В системам.

Перед подключением рекомендуется проверить адрес I2C-устройства с помощью сканера I2C, чтобы получить точный 7-битный адрес (обычно 0x27 или 0x3F). Это поможет правильно настроить программу и избежать конфликтов на шине.

Модуль обычно оснащён потенциометром для регулировки контрастности. Для удобства работы оптимальный уровень контрастности устанавливается так, чтобы символы были чётко видны без размытия и засветки.

Провода подключаются напрямую: SDA к соответствующему пину Ардуино (A4 для Uno), SCL к SCL (A5 для Uno), питание – к 5 В и GND. Дополнительных компонентов, как правило, не требуется, так как модуль содержит встроенные подтягивающие резисторы на линии I2C.

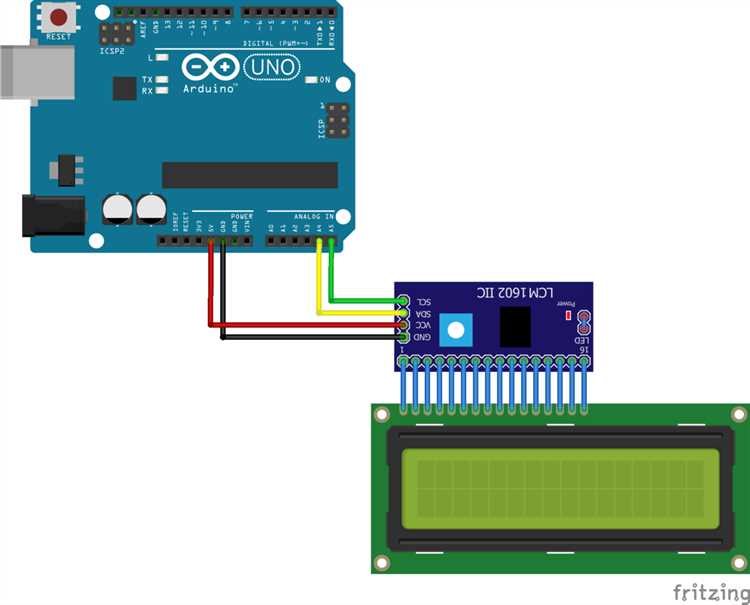

Схема подключения дисплея 1602 к плате Ардуино по I2C

Дисплей 1602 с модулем I2C имеет 4 основных контакта для подключения к Ардуино:

• GND – земля, соединяется с GND на плате Ардуино.
• VCC – питание, подключается к 5 В или 3.3 В в зависимости от модели дисплея и платы.
• SDA – линия данных I2C, подключается к аналоговому пину A4 на классической Arduino Uno или к соответствующему SDA на других моделях.
• SCL – линия тактирования I2C, подключается к аналоговому пину A5 на Arduino Uno или к соответствующему SCL на других платах.

Для корректной работы важно убедиться, что к дисплею подается стабильное питание 5 В (если модуль рассчитан на 5 В) и что линии SDA и SCL подтянуты к питанию через внутренние или внешние резисторы (обычно 4.7 кОм), которые часто уже установлены на модуле I2C.

Подключение:

1. Соединить GND дисплея с GND Ардуино.
2. Подключить VCC дисплея к 5 В Ардуино.
3. Соединить SDA дисплея с пином SDA Ардуино (A4 на Uno).
4. Соединить SCL дисплея с пином SCL Ардуино (A5 на Uno).

Подключение по I2C упрощает монтаж, сокращает количество проводов и позволяет использовать несколько устройств на одной шине, что особенно удобно при ограниченном количестве пинов на плате.

Настройка и установка библиотеки для работы с I2C дисплеем

Для работы с дисплеем 1602 по интерфейсу I2C необходима библиотека LiquidCrystal_I2C. Её установка выполняется через менеджер библиотек Arduino IDE.

Откройте Arduino IDE, перейдите в меню Скетч > Подключить библиотеку > Управление библиотеками…. В строке поиска введите LiquidCrystal_I2C. Среди результатов выберите библиотеку, разработанную Frank de Brabander или Marco Schwartz, и нажмите Установить.

После установки подключите библиотеку в начале скетча командой #include <LiquidCrystal_I2C.h>. Для создания объекта дисплея укажите адрес модуля I2C (обычно 0x27 или 0x3F) и размеры дисплея:

LiquidCrystal_I2C lcd(0x27, 16, 2);

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// Адрес I2C модуля 0x27, размер дисплея 16x2
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
lcd.init();           // Инициализация дисплея
lcd.backlight();      // Включение подсветки
lcd.setCursor(0, 0);  // Установка курсора в первый столбец первой строки
lcd.print("Привет, мир!");
lcd.setCursor(0, 1);  // Установка курсора в первый столбец второй строки
lcd.print("I2C дисплей");
}
void loop() {
// В данном примере loop пустой, текст статичен
}

Рекомендации по адаптации кода под конкретные задачи:

• Проверить адрес I2C модуля. Обычно 0x27 или 0x3F. Адрес можно узнать с помощью сканера I2C.
• Для изменения текста используйте lcd.setCursor(col, row) с координатами от 0.
• Для очистки экрана используйте lcd.clear().
• При динамическом обновлении текста избегайте частых вызовов lcd.clear(), лучше перезаписывать только нужные символы.
• Для управления подсветкой используйте методы lcd.backlight() и lcd.noBacklight().

Поиск и устранение проблем при подключении дисплея через I2C

Первым шагом проверьте правильность подключения линий SDA и SCL. Часто их перепутывают или подключают к неправильным пинам Ардуино. На платах Uno SDA – A4, SCL – A5. Для других моделей контакты могут отличаться.

Убедитесь в наличии общего провода GND между дисплеем и Ардуино. Отсутствие общего «земляного» контакта приводит к нестабильной работе шины I2C.

Для корректной работы I2C важно, чтобы линии SDA и SCL имели подтягивающие резисторы, обычно 4.7 кОм. В некоторых модулях они уже встроены, в других – их нужно добавить внешне.

Если дисплей не реагирует, проверьте скорость шины I2C (частоту). Стандартно 100 кГц, иногда можно снизить до 50 кГц для повышения стабильности.

Обновите используемую библиотеку LiquidCrystal_I2C до последней версии, так как старые версии могут не поддерживать некоторые модули.

Настройка адреса I2C и изменение параметров дисплея в коде

Если дисплей не отвечает на указанный адрес, замените адрес на найденный сканером или попробуйте оба распространённых варианта. В некоторых модулях адрес можно изменить аппаратно с помощью перемычек на плате адаптера I2C.

Для изменения параметров дисплея в коде указывайте точное количество колонок и строк в конструкторе библиотеки. Это важно для правильного позиционирования курсора и отображения символов. Например, для 20×4 дисплея используется LiquidCrystal_I2C lcd(0x27, 20, 4);.

Настройка яркости и контрастности физически осуществляется потенциометром на модуле дисплея и не меняется программно через стандартную библиотеку. Для нестандартных модулей с регулировкой по I2C нужно использовать специализированные команды, описанные в документации.

Вопрос-ответ:

Как определить адрес I2C модуля на дисплее 1602?

Адрес I2C модуля можно определить с помощью сканера I2C — небольшой программы, которая запускается на Arduino и просматривает все возможные адреса на шине I2C. Она выводит адреса найденных устройств в сериал-монитор. Обычно для дисплея 1602 с I2C используется адрес 0x27 или 0x3F, но могут встречаться другие варианты. Сканер поможет узнать точный адрес вашего конкретного модуля.

Какие пины Arduino нужно подключить к I2C модулю дисплея 1602?

Для подключения дисплея с I2C модулем к Arduino используются всего четыре провода: питание (VCC) к 5V или 3.3V, земля (GND) к GND, линия данных (SDA) и линия тактового сигнала (SCL). На Arduino UNO SDA обычно находится на A4, а SCL — на A5. На других моделях пины могут отличаться, например, на Arduino Mega это 20 (SDA) и 21 (SCL).

Как изменить размер шрифта или яркость на дисплее 1602 с I2C?

Дисплей 1602 на базе HD44780 не поддерживает изменение размера шрифта — он фиксированный. Яркость подсветки регулируется либо с помощью переменного резистора на самом модуле I2C, либо подключением отдельного резистора к подсветке. В программной части обычно не предусмотрено управление яркостью через I2C, так как это аппаратная функция.

Что делать, если дисплей не показывает текст после подключения по I2C?

Сначала нужно проверить, правильно ли указан адрес I2C в коде и совпадает ли он с реальным адресом устройства. Затем убедиться, что линии SDA и SCL подключены корректно и контакты не ослаблены. Проверьте питание и землю. Также стоит убедиться, что используется подходящая библиотека, например, LiquidCrystal_I2C, и что её инициализация соответствует адресу дисплея. Если всё настроено правильно, попробуйте загрузить минимальный пример для вывода текста, чтобы исключить ошибки в коде.

Можно ли использовать один I2C шину для нескольких устройств, включая дисплей 1602?

Да, одна I2C шина поддерживает подключение нескольких устройств одновременно, если у каждого уникальный адрес. Поэтому можно подключить несколько датчиков, модулей или дисплеев, соблюдая уникальность адресов. Если адреса совпадают, возникает конфликт, и устройства работать не будут. В таком случае можно изменить адрес на некоторых модулях с помощью перемычек или переключателей, если такая возможность предусмотрена.
