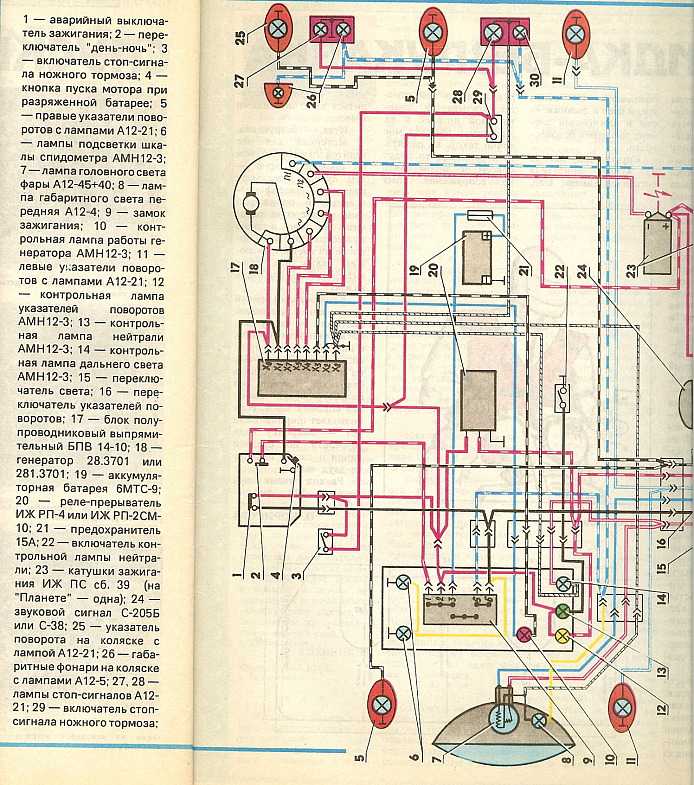

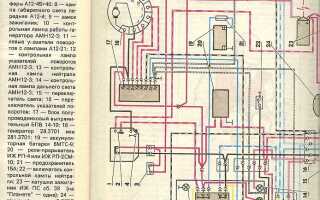

Как подключить проводку иж юпитер 5

Электропроводка мотоцикла ИЖ Юпитер 5 построена по классической 12-вольтовой системе с генератором постоянного тока и аккумуляторной батареей. Основными элементами цепи являются генератор Г-424, реле-регулятор РР-330, аккумулятор 12В 14А·ч, замок зажигания на 6 контактов, катушки зажигания типа Б-300 и блок предохранителей. Для корректного подключения необходимо учитывать номиналы проводов и цветовую маркировку, предусмотренную заводской схемой.

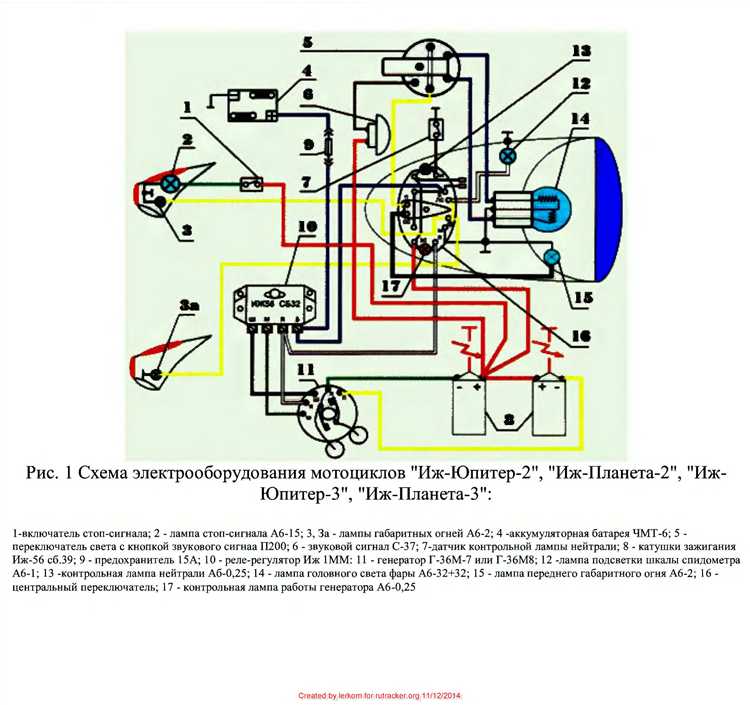

Подготовка мотоцикла и инструментов для подключения проводки

Перед началом работ необходимо обеспечить доступ ко всем узлам электрической системы. Снимите сиденье, топливный бак и боковые крышки, чтобы освободить пространство для прокладки жгутов. Проверьте состояние клемм на аккумуляторе и массе рамы: окисленные элементы следует зачистить до металла и обработать токопроводящей смазкой.

Для точного монтажа подготовьте комплект инструментов: отвертки с плоским и крестообразным жалом, ключи на 8, 10 и 12 мм для демонтажа креплений, бокорезы для обрезки проводов, а также качественный обжимной инструмент для наконечников. Обязателен мультиметр для проверки цепей на сопротивление и отсутствие коротких замыканий.

Запаситесь проводами сечением не менее 1,5 мм² для силовых линий и 0,75 мм² для управляющих цепей. Используйте термоусадочные трубки и изоленту с повышенной термостойкостью. Наличие схемы подключения в распечатанном виде ускорит процесс и снизит вероятность ошибок при подключении элементов, таких как замок зажигания, генератор и регулятор напряжения.

Идентификация элементов штатной электрической схемы

Перед подключением проводки важно чётко определить каждый элемент схемы. Ошибки на этом этапе приводят к коротким замыканиям и отказу электрооборудования. На мотоцикле ИЖ Юпитер 5 используется комбинация силовых и сигнальных цепей, поэтому нужно правильно распознать их по цветовой маркировке и расположению.

Основные элементы электрической схемы:

• Генератор Г-424 – трёхфазный, расположен на левом конце коленчатого вала. Клеммы помечены буквами «Ш», «Я», «Д».
• Регулятор напряжения РР-330 – устанавливается под сиденьем, соединяется с генератором и аккумулятором, имеет клеммы «Б», «Я», «Ш».
• Аккумулятор 12 В – обычно 12А·ч, подключается через предохранитель к сети, полярность должна строго соблюдаться.
• Замок зажигания – четырёхпозиционный, с контактами «30», «15», «54», «56». Отвечает за питание цепей зажигания и освещения.
• Катушки зажигания Б-300 – две отдельные, по одной на цилиндр, подключаются к прерывателю и свечам.
• Прерыватель с конденсаторами – расположен под крышкой генератора, управляет моментом размыкания цепи для каждой катушки.
• Осветительные приборы – передняя фара с переключателем ближнего/дальнего света, задний фонарь с лампами стоп-сигнала и габарита.
• Сигнальные элементы – звуковой сигнал, контрольные лампы зарядки и нейтрали на приборной панели.

Рекомендации по идентификации:

1. Сверяйте цвет проводов: жёлтые и белые идут от генератора, красный – основной плюс, чёрный – масса.
2. Проверяйте маркировку на корпусах элементов: заводские обозначения выбиты или нанесены краской.
3. При сомнениях прозванивайте контакты тестером на целостность и соответствие схеме.
4. Фиксируйте порядок подключения: делайте фото до демонтажа или помечайте провода изолентой разных цветов.

Точная идентификация исключит ошибки при подключении и обеспечит стабильную работу всех систем мотоцикла.

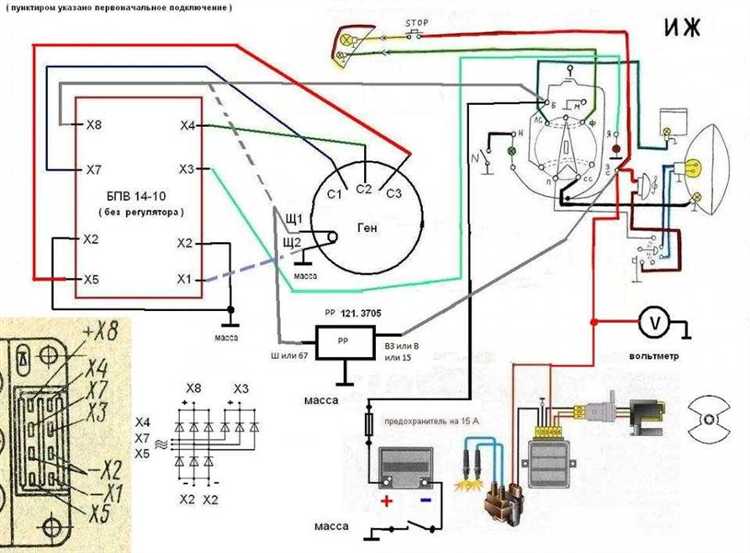

Подключение аккумулятора и проверка полярности

Для ИЖ Юпитер 5 используется аккумулятор 6 В емкостью не менее 12 А·ч. Перед подключением проверьте уровень электролита и заряд с помощью мультиметра – напряжение должно быть не ниже 6,2 В.

Сначала подключается положительная клемма к проводу красного цвета, ведущему к замку зажигания и предохранителю. Затем фиксируется отрицательная клемма на проводе черного или синего цвета, соединенном с массой рамы. Порядок подключения обязателен для исключения короткого замыкания.

Проверка полярности выполняется мультиметром: черный щуп на раму, красный – на провод, который предполагается подключить к «плюсу». При правильной полярности прибор показывает положительное напряжение. Ошибочная полярность приводит к выходу из строя реле-регулятора и генератора, поэтому проверка обязательна перед подачей питания.

После установки зафиксируйте клеммы болтами с пружинными шайбами и обработайте их техническим вазелином для защиты от окисления. Убедитесь, что проводка не натянута и не касается нагревающихся частей двигателя.

Монтаж проводов к замку зажигания и проверка работы

Замок зажигания ИЖ Юпитер 5 имеет четыре основных контакта: «30» (питание от аккумулятора), «15» (выход на систему зажигания), «56» (цепь освещения) и «31» (масса). Перед монтажом отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание.

После подключения убедитесь, что провода закреплены на клеммах с помощью латунных наконечников и не имеют ослабленных соединений. Контакты рекомендуется обработать тонким слоем диэлектрической смазки для защиты от окисления.

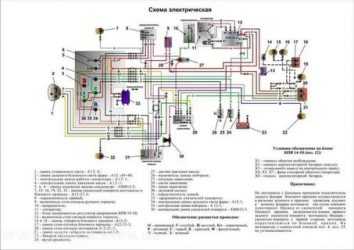

Подключение генератора и выпрямительного блока

Генератор на ИЖ Юпитер 5 подключается через три фазных провода, идущих от обмоток статора к выпрямительному блоку. Провода обычно имеют маркировку жёлтого цвета. Их необходимо подключить к входным клеммам выпрямителя, расположенным группой по три штекера. Порядок подключения фаз не критичен, так как система работает на переменном токе.

От выпрямительного блока выходят два основных провода: «плюс» и «масса». Красный провод соединяется с плюсовой клеммой аккумулятора через предохранитель на 15 А, а чёрный провод надёжно крепится к массе рамы. Перед затяжкой клемм убедитесь, что контактные поверхности зачищены от окислов и покрыты тонким слоем защитной смазки.

Дополнительно к выпрямителю подводится управляющий провод от реле-регулятора, который стабилизирует напряжение в сети. Его подключают к клемме, обозначенной буквой «Ш». После монтажа рекомендуется проверить сопротивление фаз генератора (0,3–0,5 Ом) и отсутствие замыканий на корпус.

При запуске двигателя на холостом ходу напряжение на клеммах аккумулятора должно составлять 12,5–13,5 В, при 3000 об/мин – не более 14,5 В. Если значения выходят за пределы нормы, требуется проверка исправности реле-регулятора и выпрямителя.

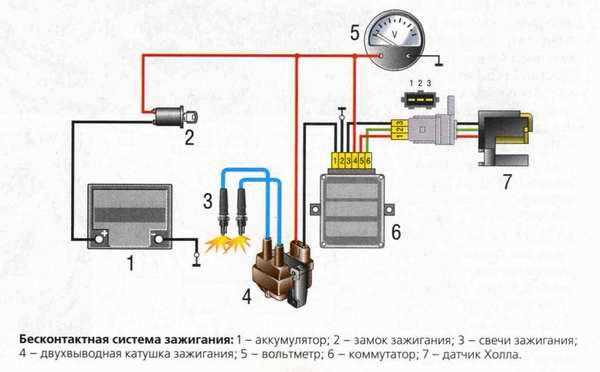

Схема соединения катушек зажигания и свечей

На ИЖ Юпитер 5 предусмотрено две катушки зажигания – основная и дополнительная. Основная катушка подключается к контакту замка зажигания и генератору через прерыватель. Выход высокого напряжения с катушки соединяется с центральным электродом свечи через высоковольтный провод.

Свечи зажигания устанавливаются в головке цилиндра и подключаются индивидуально к своим катушкам. Контакт низкого напряжения катушки заземляется на массу мотоцикла, что обеспечивает замыкание цепи и образование искры в нужный момент.

Провода высокого напряжения должны быть с надежной изоляцией, чтобы исключить утечки и пропуски искры. Рекомендуется использовать оригинальные или сертифицированные высоковольтные провода с сопротивлением около 5-7 кОм.

Соединение катушек с прерывателем осуществляется через клеммы «+» и «-». Клемма «+» подключается к источнику питания через замок зажигания, а «-» – к прерывателю, который замыкает цепь на массу в момент искрообразования.

При монтаже важно соблюдать полярность подключения катушек, так как обратное подключение снижает эффективность искрообразования и может привести к быстрому выходу из строя оборудования.

Регулярно проверяйте состояние контактов, высоковольтных проводов и свечей. Свечи рекомендуется очищать от нагара и проверять зазор – оптимальное значение составляет 0,5 мм для стабильной работы двигателя.

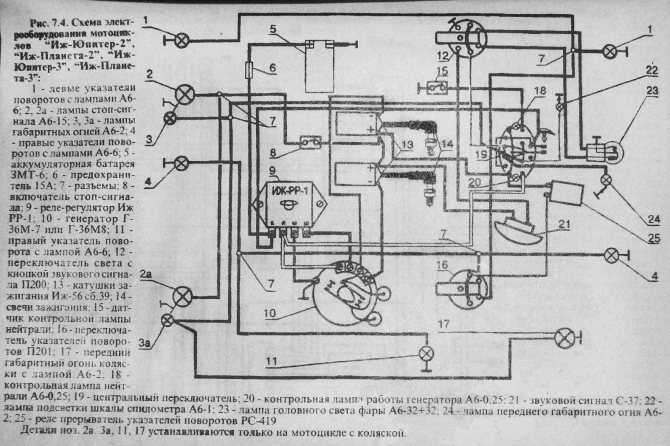

Подключение системы освещения и сигнализации

Система освещения ИЖ Юпитер 5 включает фару, габаритные огни, стоп-сигнал и указатели поворота. Подключение начинается с генератора и выпрямительного блока, которые обеспечивают питание через предохранитель.

• К фарам подводится питание от замка зажигания через переключатель света. Для фары используется двухнитевые лампы на 12 В, мощностью 45/40 Вт.
• Габаритные огни подключаются параллельно и получают питание через отдельный переключатель, обеспечивающий работу при выключенном двигателе.
• Указатели поворота включаются с помощью реле и переключателя на рулевой колонке. Провода реле соединяются с аккумулятором через предохранитель и с массой для правильной работы схемы.
• Стоп-сигнал питается от контактной группы заднего тормозного рычага. При нажатии рычага цепь замыкается, подавая питание на лампы стоп-сигнала.

Система сигнализации включает звуковой сигнал (клаксон), питающийся через кнопку на руле. Кнопка замыкает цепь на массу, замыкая цепь питания через реле, что защищает проводку от перегрузок.

1. Подключить провод питания с генератора на клемму «B» выпрямителя.
2. От выпрямителя вывести провод к предохранителю и далее к замку зажигания.
3. От замка зажигания протянуть провода к переключателям освещения и сигнализации.
4. Подключить массу к кузову в нескольких точках для исключения шумов и потери контакта.
5. Проверить работу каждого элемента при включённом зажигании и выключенных переключателях.

Для надёжной работы используйте медные провода сечением не менее 1 мм², а места соединений обработайте пайкой и защитите термоусадочной трубкой. Контроль за исправностью системы освещения и сигнализации обеспечивает безопасность и комфорт при эксплуатации мотоцикла.

Проверка работы проводки и устранение возможных ошибок

Для диагностики электропроводки ИЖ Юпитер 5 необходимо последовательно проверить напряжение на основных узлах с помощью мультиметра. В первую очередь измерьте напряжение на аккумуляторе – оно должно составлять 12,6 В при полном заряде. Далее проверьте подачу питания на замок зажигания в положении «включено». Отсутствие напряжения укажет на неисправность в контактах замка или предохранителях.

Особое внимание уделите целостности проводов и качеству их соединений. Визуальный осмотр должен выявить оголённые участки, перетёртости и следы окисления. Контактные соединения необходимо протереть спиртом и, при необходимости, заменить разъёмы. Неплотные или окисленные контакты вызывают падение напряжения и сбои в работе электрики.

Если индикаторы на панели приборов не работают, проверьте соединения с генератором и реле-регулятором. Нормальное напряжение генератора при работающем двигателе должно находиться в пределах 13,8–14,5 В. При отклонениях проверьте качество массы и состояние реле.

При наличии замыканий на массу или между проводами используйте прозвонку или тестер в режиме проверки сопротивления. Значение должно быть либо очень высоким, либо бесконечным. Низкое сопротивление указывает на пробой изоляции или короткое замыкание, что требует немедленного устранения для предотвращения выхода из строя электрооборудования.

После всех проверок выполните пробный запуск двигателя с включённой электросистемой, внимательно следя за работой света, сигнализации и приборной панели. При выявлении нестабильности отключайте питание и повторяйте диагностику.
