Отопитель на Ниве выходит из строя чаще всего по причине износа радиатора, выхода из строя электродвигателя вентилятора или нарушения герметичности системы. Характерные признаки неисправности – слабый обдув, течь антифриза в салон, запах охлаждающей жидкости и запотевание лобового стекла. При появлении таких симптомов откладывать разборку нецелесообразно.
Процедура замены отопителя требует частичного демонтажа панели приборов, разъединения патрубков системы охлаждения и снятия кожуха печки. Работы лучше выполнять в тёплом и сухом помещении, с заранее подготовленным набором инструментов: головки на 8, 10 и 13, удлинители, крестовая и плоская отвёртки, ёмкость для слива охлаждающей жидкости. Для Нив ВАЗ-21213 и 21214 схема разборки незначительно отличается, поэтому важно учитывать конкретную модификацию автомобиля.
Перед началом работ необходимо слить антифриз через нижний шланг радиатора и отсоединить аккумулятор, чтобы избежать короткого замыкания при отключении колодок питания вентилятора. Также следует заранее подготовить новый отопитель или комплект для замены – нередко вместо полной замены корпуса можно обойтись установкой нового радиатора и вентилятора в старый кожух.
Самостоятельная замена отопителя требует аккуратности при разборке торпеды и внимательности при обратной сборке, чтобы исключить скрипы, перекосы и нештатные зазоры. При грамотном подходе вся процедура займёт от 4 до 6 часов. После завершения работ важно удалить воздушные пробки из системы охлаждения и проконтролировать герметичность соединений при прогреве двигателя.

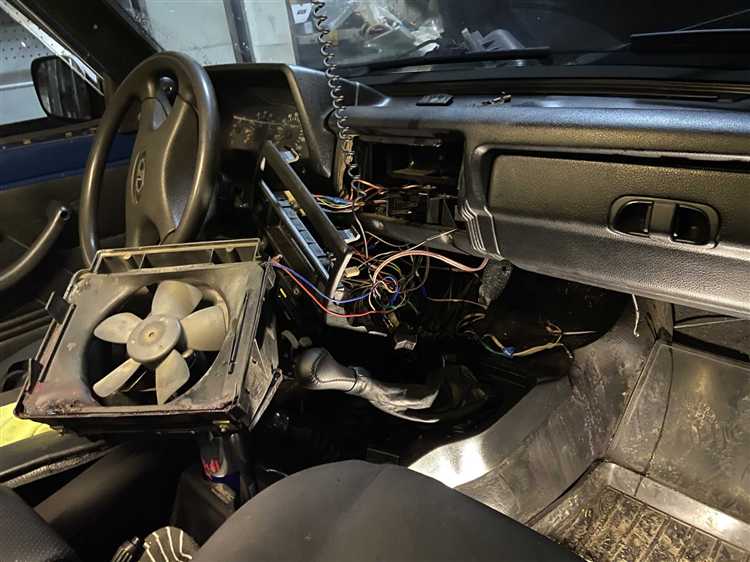

Как разобрать панель приборов для доступа к печке
Перед началом разборки необходимо отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания при снятии электрических разъёмов. Работу лучше выполнять при температуре выше +10 °C, чтобы пластиковые элементы не ломались от хрупкости.
Сначала снимается облицовка центральной консоли. Для этого откручиваются саморезы в нижней части панели и около рычага коробки передач. Панель снимается с защёлок аккуратным движением на себя.
Затем нужно отсоединить декоративные накладки по краям панели, выкрутив по одному винту с каждой стороны и освободив фиксаторы. После этого снимается накладка комбинации приборов: выкручиваются два самореза сверху и один снизу, затем аккуратно отщёлкиваются защёлки.
Комбинация приборов вынимается после отсоединения разъёма с тыльной стороны. Необходимо потянуть на себя и вверх, чтобы освободить её из направляющих. Далее выкручиваются винты крепления боковых воздуховодов и вынимаются сами воздуховоды.
Чтобы снять основную часть панели, необходимо открутить винты в нижней части под рулевой колонкой и за бардачком. Также необходимо выкрутить крепления с обеих сторон у передних стоек. Панель снимается вдвоём, с предварительным отключением всех электрических разъёмов: подсветки, блока управления печкой, кнопок и часов.
После снятия панели открывается доступ к отопителю. Корпус печки крепится к кузову несколькими гайками и винтами, которые необходимо заранее определить визуально и открутить по порядку. Некоторые крепления расположены с моторного отсека, возле перегородки.
Какие инструменты понадобятся для снятия отопителя
Перед началом демонтажа отопителя на Ниве важно подготовить полный набор инструментов, чтобы не отвлекаться в процессе работы. Некоторые элементы крепления расположены в труднодоступных местах, поэтому без специальных приспособлений обойтись не получится.
- Набор торцевых головок – потребуется ключ на 10 мм и 13 мм. Желательно использовать с трещоткой и удлинителями разной длины.
- Отвёртки – крестовая и плоская, средней и короткой длины. Плоская отвертка также пригодится для аккуратного снятия клипс и облицовок.
- Шестигранники – используются для демонтажа элементов панели (в зависимости от модификации автомобиля).
- Головка с карданом – особенно полезна при откручивании крепежа за щитком приборов и внутри тоннеля.
- Пассатижи – для снятия хомутов с патрубков радиатора отопителя.
- Тонкий нож или пластиковая лопатка – для отделения обивки и пластиковых панелей без повреждений.
- Фонарик – желательно налобный, чтобы освободить руки при работе в подпанельном пространстве.
- Контейнер или магнитный поддон – для хранения винтов, болтов и гаек, чтобы не потерять мелкие детали.
- Перчатки с антискользящей поверхностью – обеспечивают лучшее сцепление с инструментом и защищают руки от порезов и ожогов при контакте с остатками охлаждающей жидкости.
Если демонтаж выполняется в холодное время года, потребуется заранее слить охлаждающую жидкость в ёмкость. Для этого дополнительно пригодится пластиковая тара объёмом не менее 5 литров и воронка.

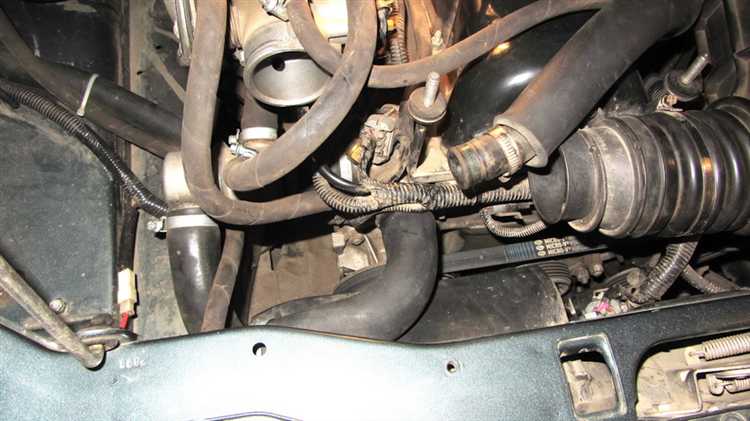

Порядок отключения патрубков и электропроводки
Перед началом работ следует слить охлаждающую жидкость через сливное отверстие радиатора или блока цилиндров. После этого можно переходить к отсоединению патрубков отопителя.
Сначала ослабляются хомуты двух резиновых патрубков, подходящих к штуцерам отопителя со стороны моторного отсека. Для этого понадобится отвертка или торцовый ключ – в зависимости от типа хомутов. После ослабления патрубки снимаются с трубок. Если они присохли, аккуратно проворачиваются и снимаются, не применяя силу, чтобы не повредить штуцеры печки.
Проконтролируйте состояние патрубков: если на них есть трещины, вздутия или следы подтеков – замените их сразу, не дожидаясь повторной разборки.

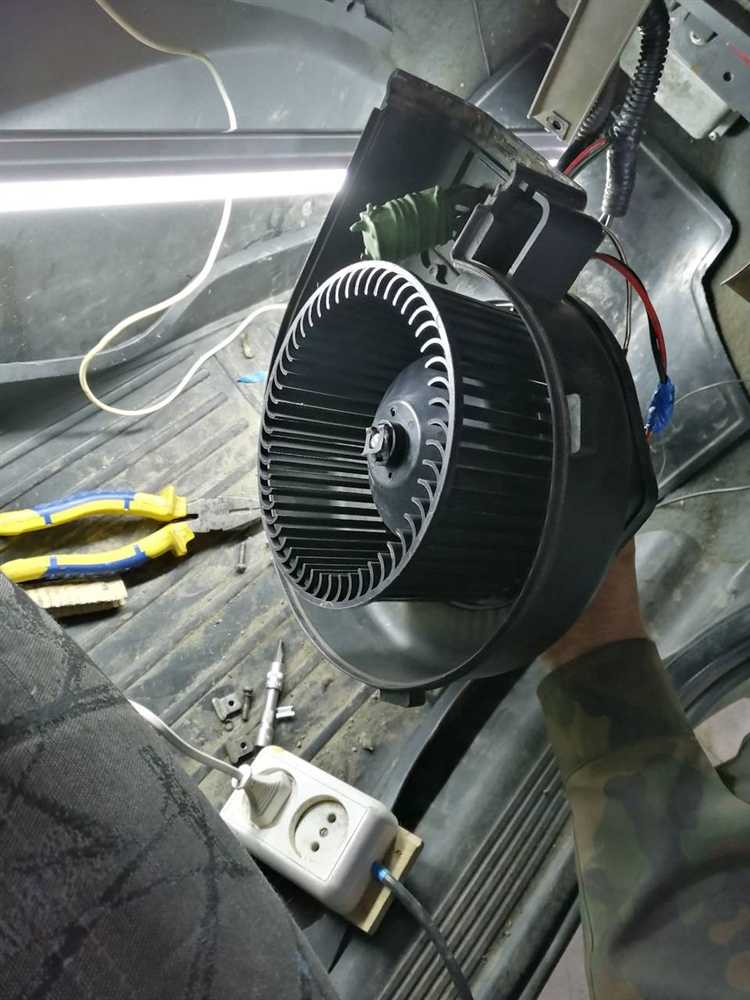

Далее переходим к электропроводке. В подкапотном пространстве и со стороны салона необходимо отключить разъемы питания вентилятора отопителя, управления заслонками и резистора, если установлен. Разъемы имеют фиксирующие защёлки, поэтому перед снятием нужно нажать на блокиратор и аккуратно расцепить соединение.
Не тяните за провода – это может привести к обрыву жилы внутри изоляции или повреждению разъема.
После отсоединения всех патрубков и проводов можно переходить к демонтажу самого отопителя. На этом этапе желательно закрыть концы патрубков временными заглушками, чтобы в систему не попала пыль или грязь.

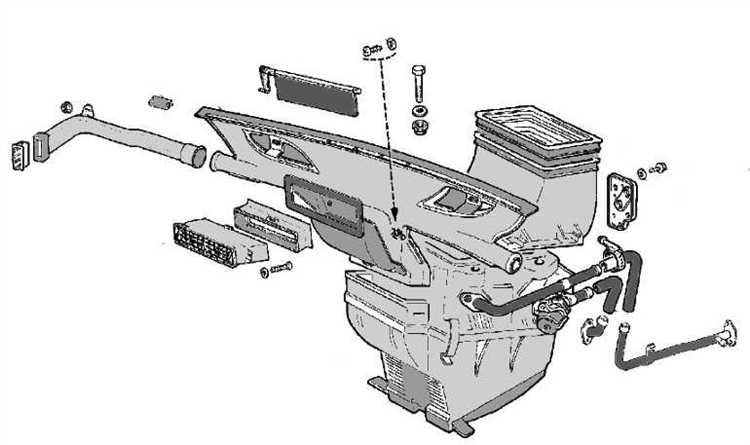

Снятие старого отопителя без повреждения креплений
Перед началом демонтажа необходимо убедиться, что отсоединены все патрубки и электрические разъёмы, а также снята приборная панель. Это обеспечит свободный доступ к корпусу отопителя и его креплениям.
Чтобы избежать повреждения пластиковых и металлических элементов, используйте только подходящие инструменты:
- Трещотка с удлинителем и головками на 8 и 10 мм;
- Плоская отвёртка с узким жалом;
- Тонкие пассатижи или съёмник для клипс.
Порядок действий при снятии:
- Открутите гайки крепления корпуса отопителя к перегородке моторного отсека с салонной стороны. Обычно их три: две снизу и одна в верхней части.
- С наружной стороны под капотом снимите прижимную планку, фиксирующую корпус отопителя к кузову. Она крепится болтами или саморезами, доступ к которым ограничен – удобно использовать кардан и удлинитель.
- Аккуратно освободите корпус из направляющих и потяните его на себя. Не тяните резко: проверьте, не остались ли неотсоединённые провода или уплотнители.
Если корпус отопителя не поддаётся, не применяйте силу. Возможно, остался скрытый крепёж или корпус зажат уплотнителем. В таких случаях полезно подсветить фонариком внутреннюю часть корпуса и проверить наличие зацепов или дополнительных саморезов.
После снятия корпуса визуально осмотрите места креплений. При наличии повреждений (надломы, трещины) целесообразно заменить фиксирующие элементы или использовать пластиковые шайбы при обратной установке, чтобы избежать смещения корпуса и появления посторонних шумов в салоне.

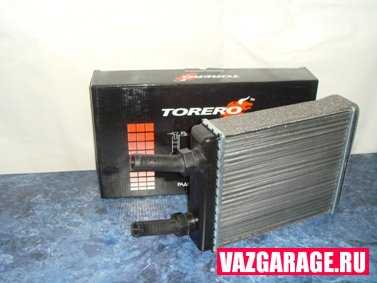

Установка нового отопителя и подключение элементов
Перед установкой нового отопителя необходимо убедиться в целостности всех его компонентов: корпуса, заслонок, радиатора и электромотора вентилятора. Проверка уплотнителей обязательна – изношенные элементы подлежат замене, чтобы исключить подсос воздуха и шум при работе.
Установка начинается с помещения отопителя в штатное посадочное место под приборной панелью. При этом важно, чтобы направляющие корпуса точно совпали с крепёжными отверстиями. Крепёж выполняется стандартными винтами, затягивать которые следует равномерно, без перекоса.
После фиксации отопителя подключаются патрубки подачи и обратки охлаждающей жидкости. Шланги надеваются на штуцеры радиатора с плотной посадкой и фиксируются хомутами. При необходимости заменяются прокладки и используются герметики, допустимые к применению в системе охлаждения.

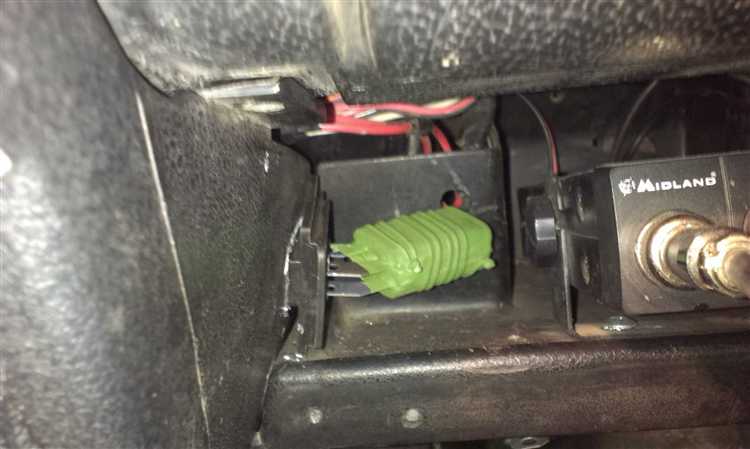

Затем подключается жгут электропроводки: разъёмы вентилятора, резистора управления скоростью и, при наличии, датчиков температуры. Разъёмы должны защёлкиваться с характерным щелчком. При наличии трёхскоростного вентилятора проверяется работа всех режимов с панели управления.
После завершения подключения элементов отопитель проверяется на герметичность: заливается охлаждающая жидкость и производится пробный пуск двигателя. При достижении рабочей температуры проверяется отсутствие подтеков и корректная работа вентилятора, заслонок и обогрева стёкол.
Проверка герметичности соединений после сборки
После установки нового отопителя и подключения всех патрубков необходимо проверить герметичность системы охлаждения. Для этого закройте все сливные краны и залейте в радиатор охлаждающую жидкость до максимального уровня.
Запустите двигатель и доведите его до рабочей температуры. Внимательно осмотрите места соединений патрубков с отопителем, а также шланги на предмет подтекания жидкости. Особое внимание уделите хомутам – при необходимости подтяните их рожковым ключом или отверткой, чтобы обеспечить плотность крепления.
Если видимых подтеканий нет, оставьте двигатель работать на холостом ходу на 5–10 минут, чтобы давление в системе стабилизировалось. При этом периодически проверяйте соединения на влажность и следы охлаждающей жидкости.
Для более точной проверки используйте манометр для системы охлаждения. Подключите его к штуцеру расширительного бачка и поддерживайте давление около 1,2–1,5 атмосферы. Если давление снижается, значит, есть утечка, требующая повторного осмотра и подтяжки соединений.
После успешной проверки герметичности долейте антифриз до нормы и убедитесь, что уровень не падает в течение 1–2 дней эксплуатации. Это подтвердит качество сборки и отсутствие протечек.
Как удалить воздушные пробки из системы охлаждения
После установки нового отопителя на Ниву важно удалить воздушные пробки из системы охлаждения. Для этого потребуется обеспечить циркуляцию охлаждающей жидкости без препятствий.
Первым шагом откройте расширительный бачок и снимите крышку. Затем заведите двигатель и дайте ему прогреться до рабочей температуры, контролируя уровень охлаждающей жидкости в бачке.
В процессе прогрева поднимите и слегка покачайте шланги отопителя, чтобы выпустить скопившийся воздух. Важно не допускать перегрева двигателя – следите за указателем температуры.
Если в системе есть специальный штуцер для удаления воздуха, откройте его аккуратно с помощью ключа до появления устойчивого потока охлаждающей жидкости без пузырьков. После этого закройте штуцер.
При отсутствии штуцера воздухоудаление проводится через расширительный бачок и систему отопителя, периодически добавляя охлаждающую жидкость до нужного уровня. После завершения процедуры убедитесь, что уровень в бачке стабилен и не опускается.
Для проверки эффективности удаления воздушных пробок включите печку на максимальный режим. Если воздух в системе удалён, воздуховод будет прогреваться равномерно и без перебоев.
Проверьте также отсутствие посторонних звуков и локальных перегревов в местах соединений отопителя и шлангов.
Частые ошибки при замене отопителя и как их избежать
Неправильное отключение патрубков приводит к вытеканию охлаждающей жидкости и загрязнению салона. Перед отсоединением обязательно слить жидкость из системы или использовать емкость для сбора.
Игнорирование герметичности соединений вызывает течи и потерю давления. После сборки тщательно проверьте все хомуты и уплотнители, замените изношенные прокладки.
Ошибочная прокладка электропроводки вызывает короткие замыкания и сбои работы вентилятора. Прокладывайте провода вдали от движущихся и горячих элементов, фиксируйте хомутами.
Установка отопителя без выравнивания корпуса приводит к вибрациям и шуму. Крепите устройство ровно, избегая перекосов и зазоров.
Заливка системы охлаждения без удаления воздуха вызывает образование воздушных пробок и перегрев. Прокачайте систему через штуцер или открытый расширительный бачок до исчезновения пузырьков.
Использование неподходящих инструментов повреждает крепления и пластиковые детали. Применяйте только рекомендуемые ключи и отвертки соответствующего размера.
Отсутствие проверки работы отопителя после монтажа приводит к незаметным дефектам. Запустите двигатель, переключите все режимы вентиляции и убедитесь в равномерном нагреве и отсутствии посторонних шумов.
Вопрос-ответ:
Какие основные признаки указывают на необходимость замены отопителя в Ниве?
Если в салоне перестает поступать теплый воздух, или поток воздуха значительно слабее, чем раньше, это может говорить о неисправности отопителя. Также стоит обратить внимание на запах антифриза внутри салона, что свидетельствует о протечках в теплообменнике. Повышение температуры двигателя без нормального обогрева салона — еще один признак проблем с печкой. Перед заменой полезно проверить состояние шлангов и герметичность системы, чтобы исключить другие причины.
Как правильно подготовить автомобиль перед снятием старого отопителя на Ниве?
Для начала необходимо слить охлаждающую жидкость из системы, чтобы избежать протечек и загрязнений. После этого отключают аккумулятор для безопасности при работе с электропроводкой. Снимают панель приборов или ее часть для доступа к отопителю, аккуратно отсоединяют патрубки и электроконтакты. Важно запомнить порядок и места креплений, чтобы при сборке не возникло сложностей. Использование специализированных инструментов поможет избежать повреждений пластика и резьбовых соединений.
Можно ли заменить отопитель своими силами без специальных навыков и сколько времени это займет?
Если внимательно следовать инструкции и иметь базовые навыки работы с авто, замена отопителя на Ниве доступна без привлечения специалистов. В среднем процесс занимает несколько часов, учитывая демонтаж панели и подключения новых деталей. Важно уделить время тщательной проверке герметичности и правильному подключению патрубков и электропроводки. Ошибки при монтаже могут привести к протечкам или поломкам, поэтому лучше не торопиться и контролировать каждый этап.
Какие ошибки чаще всего совершают при установке нового отопителя и как их избежать?
Одной из распространенных ошибок является неправильное подключение патрубков, что приводит к снижению эффективности обогрева или протечкам. Иногда забывают проверить герметичность соединений, что вызывает подтекание антифриза. Еще одна ошибка — повреждение пластиковых креплений при демонтаже или установке, что усложняет дальнейшую эксплуатацию. Чтобы избежать проблем, следует тщательно осмотреть все детали, использовать новые уплотнители, соблюдать порядок сборки и после установки проверить систему под давлением.
