На автомобилях Renault Logan с бензиновыми двигателями 1.4 и 1.6 литра используется ременной привод газораспределительного механизма. Производитель рекомендует менять ремень ГРМ каждые 60–70 тысяч километров или раз в 4–5 лет, в зависимости от условий эксплуатации. Превышение этих сроков повышает риск обрыва, что на данных моторах может привести к серьезному повреждению клапанов и поршней.
Процедуру можно выполнить самостоятельно при наличии базового инструмента и понимания последовательности операций. Для замены потребуется набор головок и ключей, вороток с удлинителем, фиксатор маховика (можно обойтись самодельным вариантом), домкрат, опора под двигатель, а также новый комплект: ремень, натяжной и направляющий ролики. На некоторых версиях мотора также меняется болт шкива коленвала.
Перед началом работ необходимо убедиться, что двигатель полностью остыл. Автомобиль устанавливается на ровную площадку, правое переднее колесо снимается, мотор приподнимается домкратом через поддон с проставкой, затем демонтируются опора двигателя, пластиковые кожухи ремня, шкив и все элементы, мешающие доступу к ремню.
Важно выставить метки ГРМ с точной фиксацией положения коленвала и распредвала. На моторах K7J и K7M метки совмещаются с помощью прорезей на шкивах и отливок на блоке. Нарушение установки приведёт к сбоям в зажигании, неровной работе двигателя или его запуску с повреждениями.
Как определить необходимость замены ремня ГРМ на Логане
На Renault Logan с бензиновыми двигателями 1.4 и 1.6 замена ремня ГРМ требуется каждые 60 000–75 000 км. Однако в условиях интенсивной эксплуатации интервал может сокращаться. Ориентироваться только на пробег недостаточно – нужно учитывать и визуальные признаки износа.
Признаки, указывающие на необходимость замены:
- Появление трещин на наружной поверхности ремня.
- Разлохмаченные края или следы расслоения материала.
- Глянцевый блеск или потертости на рабочей поверхности зубьев.
- Следы масла или охлаждающей жидкости – контакт с агрессивными жидкостями ускоряет старение.
- Писк, скрипы или нестабильная работа двигателя при запуске.
Если автомобиль долгое время стоял, даже при небольшом пробеге ремень теряет эластичность. Через 5 лет эксплуатации ремень рекомендуется заменить вне зависимости от пройденного расстояния.
При подозрении на износ лучше снять пластиковую крышку и провести визуальный осмотр. При наличии хотя бы одного из перечисленных признаков рекомендуется не затягивать с заменой, чтобы избежать обрыва ремня и дорогостоящего ремонта двигателя.

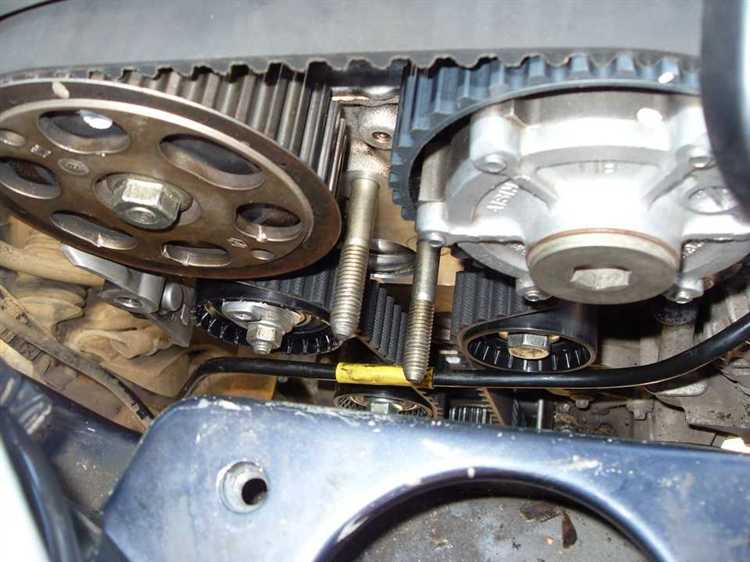

Какие инструменты и детали потребуются для работы
Для замены ремня ГРМ на Рено Логан потребуется стандартный набор ручного инструмента и несколько специализированных приспособлений. Работы выполняются на двигателях K7J (1.4) и K7M (1.6), где предусмотрено натяжение ремня вручную, без автоматического ролика.
Необходимые инструменты:
– Головки на 8, 10, 13, 16 и 18 мм (желательно с трещоткой и удлинителями);
– Торцевой ключ на 18 мм для шкива коленвала;
– Вороток или трубка для увеличения рычага при откручивании болта шкива;
– Плоская и крестовая отвертки;
– Монтировка для фиксации двигателя;
– Домкрат с деревянным бруском для опоры под поддон;
– Динамометрический ключ (диапазон 20–100 Н·м) для затяжки болтов с нужным моментом;
– Специальная фиксация коленвала и распредвала (если планируется точная установка по меткам).
Дополнительные детали и материалы:
– Новый ремень ГРМ (по каталогу для двигателя K7J или K7M);
– Натяжной ролик (рекомендуется менять вместе с ремнем);
– Болт шкива коленвала (одноразовый, подлежит замене);
– Прокладка крышки ремня ГРМ (при повреждении старой);
– Очиститель деталей (например, карбклинер) для удаления пыли и масла;
– Маркер для нанесения меток (если не используются фиксаторы);
– Перчатки и ветошь для защиты рук и очистки инструмента.
Заранее стоит убедиться, что все элементы соответствуют каталожным номерам и подходят под конкретную модификацию двигателя. Это исключит ошибки при сборке и сэкономит время.

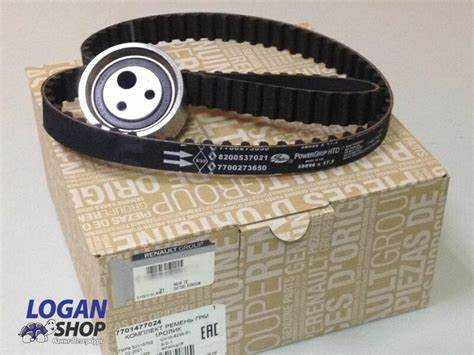

Подготовка автомобиля к замене ремня ГРМ
Перед началом работ необходимо установить автомобиль на ровную площадку с твёрдым покрытием. Включите первую передачу и затяните стояночный тормоз. Подложите противооткатные упоры под задние колёса.
Откройте капот, отключите клемму «минус» с аккумулятора, чтобы исключить случайное короткое замыкание при демонтаже компонентов. Снимите пластиковую крышку двигателя, если она установлена.
Доступ к передней части двигателя обеспечивается за счёт демонтажа правого переднего колеса и локера. Для этого ослабьте болты колеса, поддомкратьте автомобиль и установите его на надёжную опору. Затем окончательно снимите колесо и выкрутите крепления подкрылка.
Слив охлаждающей жидкости потребуется при замене помпы. Откройте расширительный бачок и слейте антифриз через сливное отверстие радиатора или снимите нижний патрубок. Подставьте ёмкость объёмом не менее 5 литров.
Демонтируйте навесное оборудование: снимите ремень привода генератора, открутите и уберите его натяжной ролик. При наличии кондиционера придётся ослабить и сдвинуть компрессор или рулевую рейку, чтобы получить доступ к шкиву коленвала.
Открутите и снимите правую опору двигателя. Для этого предварительно подоприте силовой агрегат домкратом с деревянной проставкой через поддон. После этого можно приступать к снятию крышек ремня ГРМ и дальнейшим действиям.

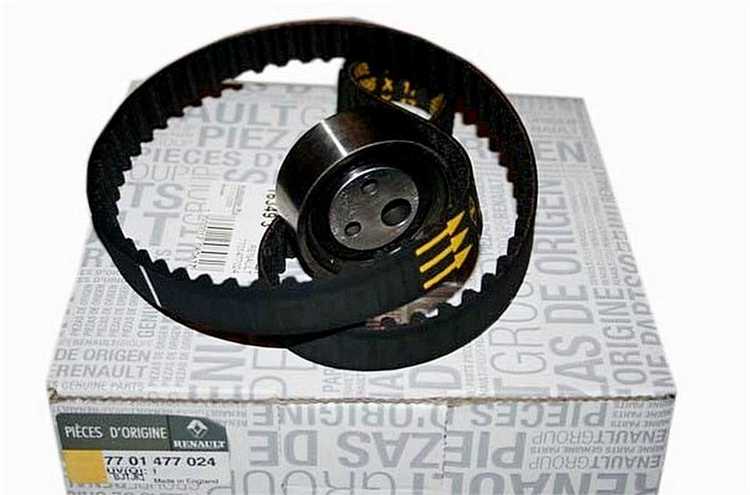

Снятие защитных кожухов и навесного оборудования
Перед демонтажем ремня ГРМ необходимо обеспечить доступ к приводу. Сначала отсоединяется минусовая клемма аккумулятора для предотвращения короткого замыкания.
Далее снимается воздушный фильтр в сборе с корпусом. Отсоединяются патрубки и разъёмы датчиков, крепящихся к корпусу. Крепёжные болты выкручиваются ключом на 10 мм.
Следующий шаг – снятие приводного ремня навесного оборудования. Для этого с помощью воротка или ключа поворачивается натяжной ролик против часовой стрелки, после чего ремень сбрасывается со шкивов.
Демонтируется шкив коленвала. Он крепится четырьмя болтами и центральным болтом, который затянут с большим моментом. Для его выкручивания потребуется фиксатор маховика или помощник, удерживающий коленвал за включённую передачу и тормоз.
После снятия шкива откручиваются болты верхнего и нижнего пластикового защитного кожуха ремня ГРМ. Болты обычно имеют головку под ключ на 10 мм. Кожухи снимаются аккуратно, чтобы не повредить направляющие и фиксаторы.
Дополнительно может потребоваться демонтаж правого переднего колеса и пластикового подкрылка для доступа к нижней части кожуха и шкиву коленвала. Автомобиль при этом устанавливается на домкрат и фиксируется упором.
После завершения всех операций обеспечивается полный доступ к ремню ГРМ и связанным с ним элементам.

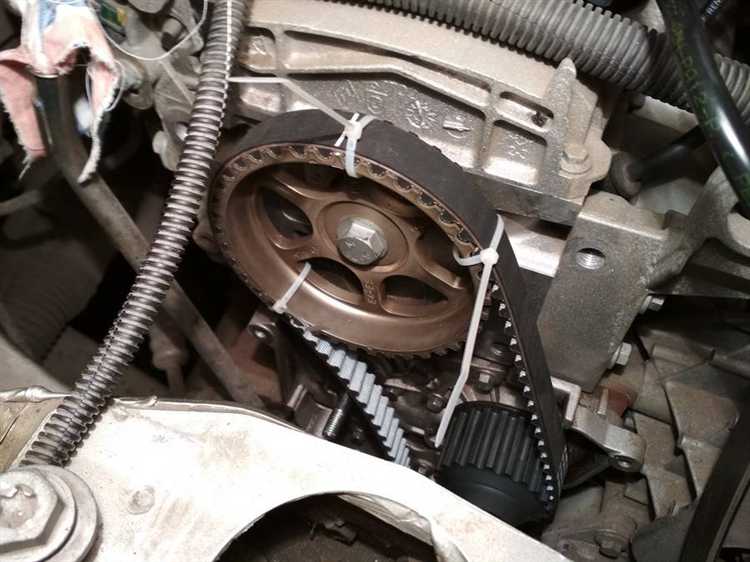

Фиксация меток и демонтаж старого ремня
Перед снятием ремня ГРМ необходимо точно зафиксировать положения коленчатого и распределительного валов. Ошибка на этом этапе приведёт к нарушению фаз газораспределения и нестабильной работе двигателя.
- Провернуть коленчатый вал по часовой стрелке до совмещения метки на шкиве с риской на крышке двигателя. Метка должна быть на уровне «0» на шкале.
- Убедиться, что прорезь на шкиве распределительного вала совпадает с выступом на головке блока. Если метки не совпадают, провернуть коленвал ещё на один оборот.
- Заблокировать коленчатый вал фиксатором маховика или вставить отвертку в отверстие в блоке (в зависимости от модификации двигателя).
- Заблокировать распределительный вал с помощью заводского фиксатора или подручного приспособления, вставленного в отверстие напротив метки.
После фиксации валов можно приступать к снятию ремня:
- Ослабить болт натяжного ролика, повернуть его против часовой стрелки и зафиксировать в ослабленном положении.
- Снять ремень с шкивов, начиная с шкива коленвала, затем с роликов и распределительного вала.
- Проверить состояние всех шкивов и роликов на наличие люфта или износа. При необходимости заменить.
При демонтаже нельзя проворачивать валы. До установки нового ремня они должны оставаться в зафиксированном положении.

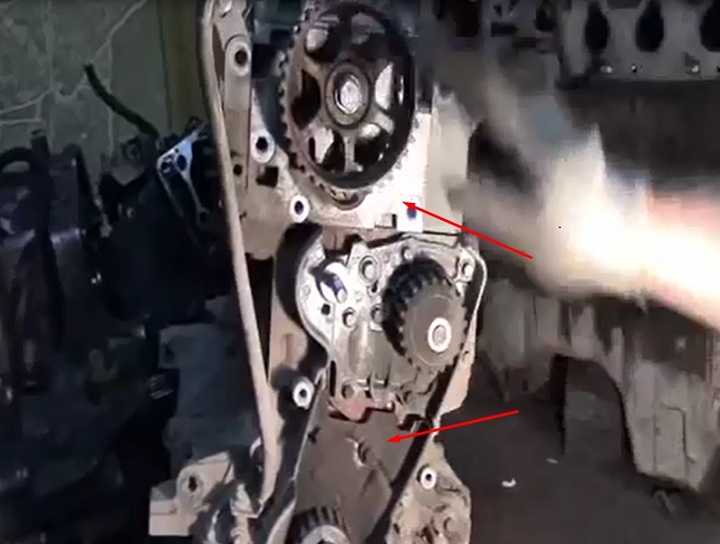

Установка нового ремня с соблюдением меток
Перед установкой нового ремня ГРМ необходимо проверить правильность выставления меток на коленчатом и распределительном валах. На Рено Логан метки обычно выполнены в виде выемок или меток краской, расположенных на шкивах и корпусе двигателя.
Коленчатый вал должен быть зафиксирован в положении, когда метка на шкиве совпадает с риской на блоке двигателя. Распределительные валы выставляются так, чтобы их метки совпадали с метками на крышке распредвала.
Для установки ремня начните с натяжной ролика – ослабьте его крепеж и снимите старый ремень. Новый ремень наденьте сначала на шкив коленчатого вала, затем аккуратно пропустите по зубьям вокруг шкивов распредвалов и натяжного ролика.
Важно сохранить положение меток при натяжке ремня. Проверьте, чтобы метки на ремне совпадали с метками на шкивах. Натяжной ролик затяните так, чтобы ремень был достаточно натянут, но не чрезмерно. Допустимый прогиб ремня под усилием 10 Н составляет 7-10 мм.
После установки и натяжки вращайте вручную коленчатый вал на два полных оборота и заново проверьте совпадение меток. Их несовпадение свидетельствует о неправильной установке ремня и требует повторного монтажа.
При установке используйте только рекомендованные производителем детали и инструменты, чтобы избежать преждевременного износа или повреждений.

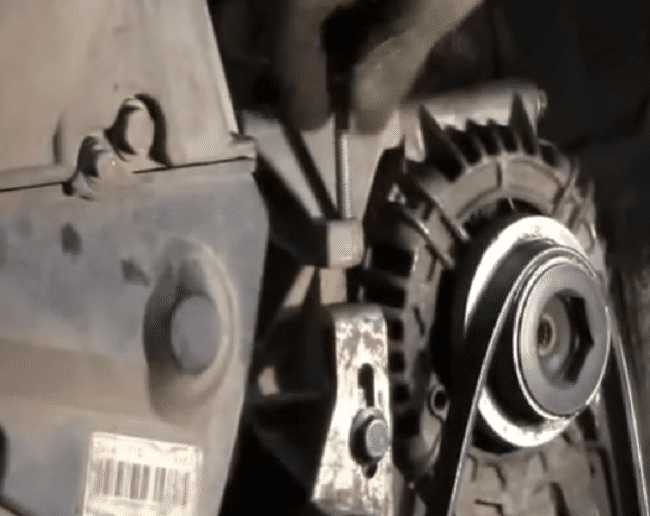

Проверка работы двигателя после замены ремня
После установки нового ремня ГРМ необходимо убедиться в правильной синхронизации распредвалов и коленчатого вала. Для этого проворачивают коленчатый вал вручную на два полных оборота по часовой стрелке, контролируя совпадение меток на шкивах и корпусе двигателя.
Если метки совпадают без смещений, запускают двигатель. На холодном моторе проверяют отсутствие посторонних шумов, вибраций и стуков. При работе двигателя на холостом ходу обороты должны быть стабильными, без провалов и перебоев.
Следует обратить внимание на наличие подтеков масла или охлаждающей жидкости вокруг ремня и натяжного механизма. В течение первых 5-10 минут прогрева контролируют работу натяжителя – ремень не должен провисать и издавать свистящих звуков.
Если двигатель запускается с трудом или неустойчиво работает, стоит остановить мотор и повторно проверить правильность установки ремня и натяжения. Важно исключить возможность пропуска меток, так как это ведёт к повреждению клапанов и поршней.
После успешного запуска и стабилизации работы рекомендуется провести короткую тестовую поездку с постепенным увеличением нагрузки, контролируя температуру двигателя и давление масла.
Вопрос-ответ:
Как проверить правильность установки ремня ГРМ после замены на Рено Логан?
После замены ремня ГРМ нужно убедиться, что метки на шкивах распредвалов и коленвала совпадают с метками на корпусе двигателя. Для этого проверните двигатель вручную ключом за болт коленвала на два полных оборота по часовой стрелке. Если метки совпадают точно, значит установка выполнена правильно. При этом двигатель не должен «захлёстывать» и проворачиваться с трудом. Если есть подозрения, стоит перепроверить совпадение меток и натяжение ремня.
Какие признаки указывают на необходимость замены ремня ГРМ на Рено Логан?
Главные признаки — это пробег около 60–90 тысяч километров или рекомендованный производителем интервал замены. Также стоит обратить внимание на внешний вид ремня: трещины, потертости, изношенные зубцы, следы масла. Если ремень растянут, слышны посторонние звуки из области ремня или двигатель работает с перебоями, это повод заменить ремень. Отсутствие замены в срок может привести к серьезным повреждениям двигателя.
Можно ли заменить ремень ГРМ на Рено Логан самостоятельно без специального инструмента?
Частично — для замены потребуется стандартный набор инструментов: ключи, отвертки, возможно, съемник для шкива. Но для точной фиксации валов и правильного натяжения ремня часто нужен специальный фиксатор или натяжитель. Без них можно ошибиться с установкой, что приведёт к сбоям в работе двигателя. Если нет опыта и нужного инструмента, лучше обратиться к специалистам или тщательно подготовиться, изучив инструкцию и видео по замене.
Сколько времени занимает замена ремня ГРМ на Рено Логан своими руками?
В среднем замена ремня ГРМ на Рено Логан занимает от 2 до 4 часов. Всё зависит от опыта, наличия инструментов и удобства доступа к ремню. Новичкам стоит закладывать больше времени, чтобы аккуратно снять защитные кожухи, установить метки, поменять ремень и проверить правильность установки. При повторной замене, когда уже есть навык, процесс обычно проходит быстрее.
Какие ошибки чаще всего допускают при замене ремня ГРМ на Рено Логан и как их избежать?
Основные ошибки — неправильное совмещение меток, слабое или чрезмерное натяжение ремня, забытые детали при сборке (например, не закрепленные кожухи), а также попытка проворачивать двигатель в обратную сторону. Чтобы избежать проблем, нужно внимательно фиксировать метки перед снятием старого ремня, использовать момент затяжки по инструкции, аккуратно устанавливать ремень и проверять работу вручную после сборки. Если возникают сомнения, стоит проконсультироваться с более опытными мастерами.
