Подрулевой шлейф Mitsubishi Lancer 9 (2000–2007) представляет собой плоский гибкий кабель в корпусе, обеспечивающий связь между рулевым колесом и системами подушки безопасности, звукового сигнала и управления мультимедиа. При неисправности шлейфа часто наблюдаются ошибки по SRS, отказ сигнала или кнопок на руле. Заводской артикул оригинального шлейфа – 8619A018, но в продаже встречаются и аналоги от CTR или Sat.
Перед началом разборки необходимо отключить минусовую клемму аккумулятора и выждать не менее 10 минут, чтобы избежать срабатывания подушки безопасности. Для снятия шлейфа потребуется демонтировать рулевое колесо, что возможно только при наличии торцевого ключа на 17 и специального съёмника. Рулевое колесо крепится гайкой с моментом затяжки около 35 Н·м.
Корпус шлейфа состоит из двух половинок, зафиксированных защёлками. Разбор следует производить в перчатках, соблюдая аккуратность, чтобы не повредить плоский кабель. При разборке важно отметить положение вращающейся части относительно корпуса – потеря центровки может привести к обрыву шлейфа при повороте руля.
Самостоятельный ремонт возможен при наличии разрывов дорожек – их можно аккуратно восстановить пайкой с применением тонкого провода или заменить весь элемент. После сборки необходимо выполнить центровку: вращающийся блок должен делать 2,5 оборота в каждую сторону от центрального положения.
Как безопасно снять рулевую подушку безопасности на Лансер 9
Перед демонтажем подушки безопасности необходимо обесточить систему. Для этого отключается минусовая клемма аккумулятора и выдерживается пауза не менее 10 минут. За это время блок SRS полностью разряжается, что исключает срабатывание подушки при снятии.

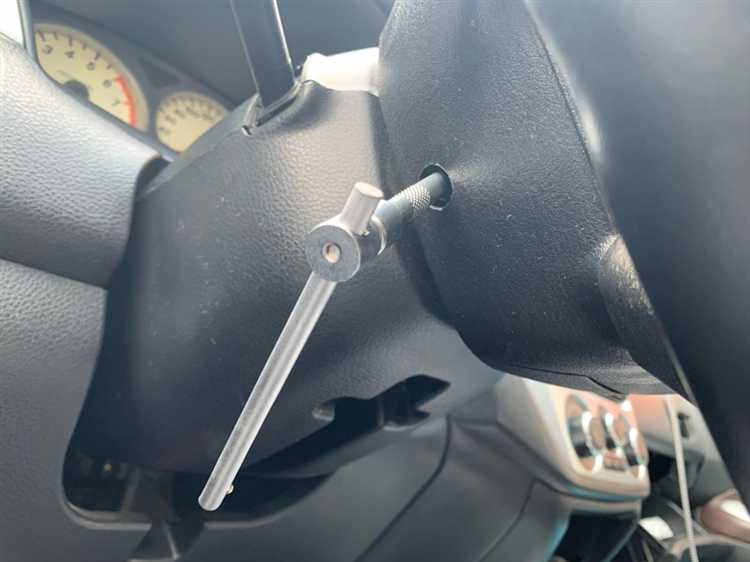

Рулевое колесо поворачивается так, чтобы получить доступ к винтам крепления подушки. С обратной стороны руля находятся два отверстия – в них расположены фиксирующие болты под шестигранник на 10 мм. Их следует аккуратно выкрутить, стараясь не сорвать резьбу и не повредить пластик кожуха.
После снятия винтов подушка подается на себя с умеренным усилием. Необходимо быть готовым к тому, что внутри подключены разъёмы желтого цвета – это линии питания пиропатрона. Разъёмы извлекаются с фиксацией: сначала поддеваются пластиковые стопоры, затем аккуратно вынимаются сами разъёмы. Допускать натяжения проводов нельзя.
Снятую подушку размещают контактом вверх на ровной поверхности вдали от источников тепла, влаги и вибрации. Хранение осуществляется в соответствии с мерами безопасности – подальше от детей, источников питания и мест с высокой температурой.
После снятия подушки не допускается включение зажигания до завершения всех работ и обратной установки модуля. Нарушение этой последовательности приведёт к фиксации ошибки SRS в памяти блока управления, которую можно будет удалить только с помощью диагностического оборудования.
Демонтаж рулевого колеса без повреждений шлейфа
После снятия подушки зафиксируйте рулевое колесо в прямом положении. Это критически важно – даже незначительный поворот может привести к повреждению шлейфа при обратной установке. Нанесите метки на вал и рулевое колесо, чтобы сохранить точное положение при сборке. Снимите центральную гайку (накидной ключ на 17), но полностью не выкручивайте – оставьте 2-3 витка, чтобы избежать резкого схода рулевого при его сдвиге.
С помощью резкого рывка потяните за рулевое колесо, удерживая его равномерно с обеих сторон. При срабатывании шлицевого зацепления рулевое сойдёт с вала. Убедитесь, что пластиковая часть подрулевого шлейфа остаётся неподвижной – прокрутка корпуса приведёт к его заклиниванию или разрыву внутренних дорожек. Если рулевое колесо не снимается вручную, используйте съёмник с тонкими лапками, избегая давления на корпус шлейфа.
Важно: при демонтаже запрещается проворачивать или нажимать на центральную часть шлейфа. После снятия рулевого колеса следует зафиксировать шлейф в нейтральном положении (обычно метка по центру шкалы), используя пластиковую стяжку или заводской фиксатор, если он предусмотрен.
Соблюдение последовательности и точности операций позволит сохранить работоспособность шлейфа и избежать ошибок при обратной установке.
Как правильно извлечь подрулевой шлейф из корпуса
Перед снятием шлейфа необходимо удостовериться, что рулевая колонка зафиксирована, а рулевое колесо выставлено строго по центру. Это позволит избежать перекручивания шлейфа при последующей установке.
После демонтажа рулевого колеса отсоедините два разъёма шлейфа – один ведёт к подушке безопасности, второй к контактной группе. Разъёмы фиксируются защёлками, которые следует аккуратно поддеть пластиковым инструментом, не допуская изгиба контактов.
Сам шлейф удерживается в корпусе пластиковыми фиксаторами по бокам. Их обычно два или четыре, в зависимости от года выпуска Лансера 9. Освободите защёлки, одновременно прижимая корпус шлейфа к основанию – не прикладывайте избыточного усилия, чтобы не повредить направляющие дорожки внутри устройства.
Извлекайте шлейф строго по направлению оси рулевой колонки. Если корпус не выходит свободно, проверьте, не остались ли задействованными дополнительные крепления или направляющие. При демонтаже не допускается проворачивание ротора шлейфа – это нарушит внутреннюю центровку и приведёт к повреждению ленточного кабеля при повторной установке.
После снятия временно зафиксируйте ротор шлейфа изолентой или пластиковым хомутом в текущем положении до момента обратной установки.
Визуальная проверка и признаки неисправности шлейфа
Перед началом диагностики необходимо отключить аккумулятор минимум на 10 минут, чтобы избежать срабатывания подушки безопасности. После этого можно приступать к визуальному осмотру подрулевого шлейфа.
Первый признак повреждения – перекрученный или деформированный корпус шлейфа. Это может быть результатом неправильной установки рулевого колеса после демонтажа. Шлейф рассчитан на строго ограниченное количество оборотов в каждую сторону. Если допустимое число витков превышено, проводники внутри могут разорваться.
Повреждения плоского шлейфа внутри корпуса можно определить по внешним признакам: слышимый хруст при повороте руля, неработающие кнопки на руле, мигающая лампа SRS на приборной панели. Для проверки потребуется аккуратно разобрать корпус и развернуть ленту шлейфа по всей длине. Следует искать разрывы дорожек, следы перегрева, следы окисления на контактных зонах.
Изношенные токопроводящие дорожки зачастую имеют серый или тёмный налёт в местах сгиба. Это указывает на ухудшение контакта или его полное отсутствие. Иногда такие дефекты проявляются периодически – например, кнопки на руле работают только при определённом положении руля.
Контактные кольца и разъёмы следует проверить на наличие трещин, подплавлений и нарушений пайки. Особое внимание – разъёмам жёлтого цвета, относящимся к системе SRS. Даже минимальное повреждение может привести к сбою в работе подушки безопасности.
Если корпус шлейфа ранее уже вскрывался, это можно определить по следам от инструментов на защёлках. Повторная сборка без фиксации центрального положения часто приводит к заклиниванию или обрыву. В таком случае рекомендуется заменить узел полностью.

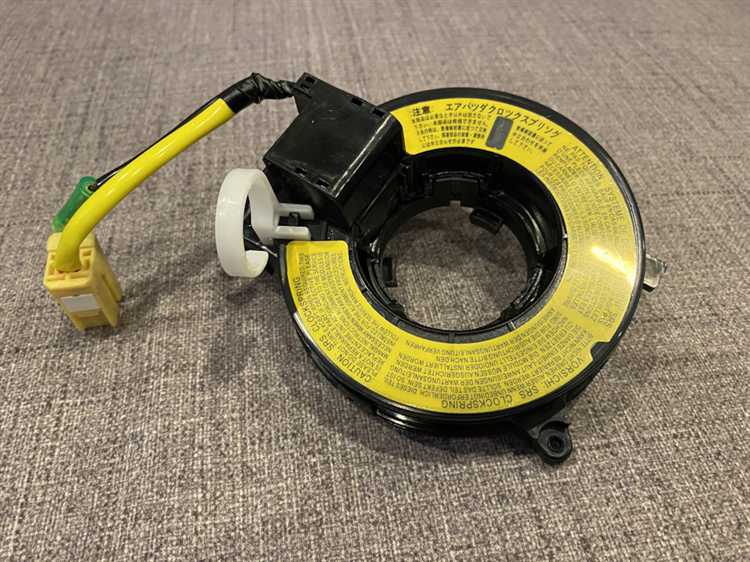

Разборка шлейфа и проверка целостности дорожек
Перед разборкой необходимо зафиксировать положение шлейфа в нейтральной позиции. Это предотвращает смещение витков при обратной сборке. Шлейф удерживается пластиковыми защёлками по периметру корпуса – для их освобождения используйте пластиковую лопатку или тонкую отвертку, действуя без усилия.
После открытия корпуса шлейфа аккуратно разверните гибкую ленту. Не тяните – в некоторых случаях она приклеена к катушке точками фиксации. При отслоении шлейфа контролируйте направление и количество витков – стандартно 2,5–3 оборота в каждую сторону от центрального положения.
Для проверки целостности дорожек потребуется мультиметр в режиме прозвонки. Последовательно прозваниваются пары контактов на концах шлейфа:
- Один щуп подключается к контакту на одной стороне разъема.
- Второй – к соответствующему пину на противоположном конце ленты.
- Если дорожка целая, мультиметр издаёт звуковой сигнал или показывает сопротивление менее 1 Ом.
В случае отсутствия сигнала либо переменного контакта при сгибании ленты – дорожка повреждена. Часто повреждение происходит в центральной части витка, где изгиб максимален. При визуальном осмотре могут быть видны потемнения, трещины или переломы токоведущих дорожек.
Механически поврежденные участки не подлежат надёжному восстановлению. Замена шлейфа – единственный способ устранения неисправности. Самодельный ремонт пайкой приводит к утрате гибкости и быстрому повторному обрыву.
Сборка узла и проверка работы подрулевых переключателей
Перед началом сборки убедитесь в отсутствии повреждений на контактах шлейфа и переключателей. Установите шлейф в корпус, аккуратно совмещая разъёмы, чтобы избежать перекосов и повреждений дорожек.
Фиксация шлейфа выполняется защёлками корпуса – защёлкните их до характерного щелчка, не применяя чрезмерных усилий, чтобы не повредить пластик. Проверьте, чтобы шлейф не был перекручен или сдавлен.
Установите переключатели в их посадочные места, ориентируясь на метки и выступы для правильного положения. После механической сборки подключите тестер к контактам переключателей для проверки целостности цепей.
Пошагово активируйте каждый подрулевой переключатель: поворотники, стеклоочистители, дальний свет. Тестер должен фиксировать изменение сопротивления или наличие замыкания в соответствии с назначением контактов.
Особое внимание уделите переключателю поворотников – он должен возвращаться в нейтральное положение и корректно замыкать цепи при фиксации. Если обнаружены разрывы или нестабильность контактов, повторите проверку, уделив внимание правильности посадки шлейфа.
После успешной проверки переключателей соберите рулевое колесо, не забыв установить блок подушки безопасности с соблюдением правил безопасности. Последняя проверка работы подрулевых переключателей проводится уже на установленном руле с подключённым аккумулятором и включённым зажиганием.
Вопрос-ответ:
Как определить, что подрулевой шлейф нуждается в разборке и ремонте на Лансер 9?
Признаки неисправности шлейфа включают сбои в работе подрулевых переключателей, некорректное срабатывание сигналов поворота, а также постоянное горение индикатора подушки безопасности. При появлении таких симптомов стоит провести диагностику и при необходимости разобрать шлейф для проверки его целостности и контактов.
Какие инструменты потребуются для самостоятельного разбора подрулевого шлейфа на Лансер 9?
Для работы понадобятся крестовая и плоская отвертки, набор головок с трещоткой, тонкий пластиковый инструмент для поддевания деталей, а также мультиметр для проверки электрических цепей. Важно использовать инструменты с подходящими размерами, чтобы избежать повреждений пластиковых креплений и контактов.
Как правильно снять рулевое колесо, чтобы не повредить подрулевой шлейф на Лансер 9?
Перед снятием рулевого колеса необходимо отключить аккумулятор и дождаться разрядки конденсаторов в системе подушки безопасности. Затем аккуратно снять подушку безопасности, отсоединив разъемы, после чего открутить центральную гайку крепления рулевого колеса. Рулевое колесо следует снимать строго по оси, избегая перекосов, чтобы не повредить шлейф.
Какие методы проверки целостности дорожек и контактов подрулевого шлейфа можно использовать после его разборки?
Основной метод — визуальный осмотр дорожек на наличие трещин и разрывов. Для проверки электрической проводимости применяется мультиметр в режиме прозвонки. Кроме того, рекомендуется проверить сопротивление и отсутствие коротких замыканий между дорожками. При необходимости мелкие повреждения можно аккуратно восстановить пайкой или специализированным проводящим клеем.
Как собрать подрулевой шлейф после ремонта и проверить его работоспособность перед установкой на Лансер 9?
Сборку проводят в обратном порядке, внимательно закрепляя все детали и избегая защемления шлейфа. После сборки подключают шлейф к электрической системе автомобиля и проводят проверку функционирования всех подрулевых переключателей, а также индикаторов на приборной панели. Рекомендуется выполнить тесты работы поворотников, звукового сигнала и подушки безопасности, чтобы убедиться в правильности сборки.
