Как сделать зарядное устройство для батареек

Самостоятельная сборка зарядного устройства для батареек позволяет не только сэкономить, но и адаптировать конструкцию под конкретные типы аккумуляторов: Ni-MH, Ni-Cd или литиевые элементы. При работе с никель-металл-гидридными и никель-кадмиевыми аккумуляторами важно учитывать допустимое зарядное напряжение – около 1,4 В на элемент, а также применять ограничение тока в диапазоне 100–250 мА для безопасной зарядки.

Для изготовления простейшего зарядного устройства подойдут: стабилизированный блок питания на 5–12 В, токоограничивающий резистор (например, 10 Ом, 1 Вт), держатель для батареек, и, при необходимости, диод для защиты от переполюсовки. В случае зарядки литий-ионных элементов необходим прецизионный модуль с контролем напряжения, отключением при достижении 4,2 В и защитой от переразряда. Один из распространённых вариантов – модуль TP4056 с USB-входом и встроенной защитой.

Для настройки зарядного тока важно правильно рассчитать номинал резистора: ток рассчитывается по формуле I = (Uпит – Uзар)/R. Например, при напряжении блока питания 9 В и необходимости зарядки двух последовательно соединённых Ni-MH аккумуляторов (2,8 В в сумме), резистор 24 Ом даст ток около 258 мА. Такое значение подходит для аккумуляторов ёмкостью от 1500 мА·ч при условии контроля времени зарядки – не более 7 часов.

Наличие светодиодной индикации (например, на основе биполярного транзистора или оптопары) позволит визуально отслеживать состояние зарядки. При желании можно дополнить схему таймером на NE555 для автоматического отключения через заданный интервал времени или термодатчиком, реагирующим на перегрев аккумулятора.

Выбор типа батареек и подходящего способа зарядки

Щелочные батарейки (алкалиновые) не подлежат повторной зарядке – попытка восстановить заряд приводит к утечке электролита и может повредить оборудование. Их использование ограничивается одноразовыми задачами, и они не рассматриваются при сборке зарядного устройства.

NiMH (никель-металлгидридные) аккумуляторы подходят для частой подзарядки. Они безопасны, не требуют строгого контроля тока, допускают быструю зарядку при наличии термодатчика и контроля напряжения. Зарядка возможна как постоянным током, так и импульсным способом. При сборке зарядника для NiMH важно предусмотреть отключение при достижении порога напряжения 1,45 В на элемент.

NiCd (никель-кадмиевые) батареи менее распространены из-за токсичности, но допускают глубокий разряд и заряжаются током 1/10 от ёмкости на протяжении 14 часов. Для них важна защита от переразряда и термоконтроль. Их зарядка требует простейшей схемы с резистором и таймером или более точной схемы с контролем ΔV.

Li-ion аккумуляторы требуют стабилизированного напряжения и ограниченного тока. Типовое напряжение заряда – 4,2 В на элемент, максимальный ток – 0,5–1C. Наличие контроллера заряда обязательно. Использование зарядного модуля типа TP4056 с защитой – наиболее доступный способ. Без этой микросхемы риск перезаряда и воспламенения высок.

Выбор типа батареи определяет схему зарядного устройства. Для бытовых нужд чаще всего подходят NiMH и Li-ion элементы. Зарядку щелочных батареек следует исключить. Перед сборкой схемы важно уточнить ёмкость и номинальное напряжение аккумуляторов, а также подобрать соответствующий режим заряда: постоянный ток, контроль напряжения, таймер или интегральный контроллер.

Необходимые материалы и инструменты для сборки

Для сборки зарядного устройства подойдут следующие компоненты: стабилизатор напряжения LM317, два резистора на 240 Ом и 1,2 кОм, диод Шоттки (например, 1N5819), радиатор для стабилизатора, электролитический конденсатор на 1000 мкФ 25 В и светодиод для индикации работы. Также понадобится разъём питания (например, 5,5×2,1 мм), клеммник или зажимы для подключения батареек, отрезки многожильного провода сечением не менее 0,5 мм².

В качестве источника питания можно использовать адаптер на 12 В и не менее 1 А, либо блок питания с регулируемым выходом. При необходимости заряда аккумуляторов типа NiMH или Li-ion потребуется дополнительный контроллер заряда, например, TP4056 для литиевых элементов.

Из инструментов пригодятся: паяльник с жалом средней толщины (около 1 мм), припой с канифолью, кусачки, пинцет, отвёртка, мультиметр для проверки напряжения и тока, а также термопаста для улучшения теплоотвода от стабилизатора.

Если предполагается монтаж на плате, удобно использовать макетную плату или перфорированную плату с контактными дорожками. Для корпуса подойдут пластиковые или металлические заготовки, подходящие по размеру, с возможностью вентиляции.

Схема подключения элементов зарядного устройства

Основу схемы составляет источник питания с выходным напряжением, соответствующим типу заряжаемых батареек. Например, для одного NiMH-элемента необходимо обеспечить напряжение около 1,4 В при ограничении тока до 200–300 мА.

На вход подаётся постоянное напряжение от адаптера или блока питания (например, 5 В или 12 В). Далее устанавливается токоограничивающий резистор, рассчитываемый по формуле: R = (U_вх — U_зар) / I_зар. Например, при питании от 5 В и токе зарядки 250 мА для одного NiMH-элемента: R = (5 — 1.4) / 0.25 = 14,4 Ом.

Дополнительно рекомендуется включить термистор (NTC) в цепь, чтобы автоматически снижать ток при нагреве батареек. Его подключают последовательно с резистором.

Общая схема соединения:

Для зарядки нескольких элементов последовательно необходимо умножать напряжение на количество батареек и пересчитать резистор под итоговый ток. Для параллельного подключения каждого элемента требуется свой токоограничивающий резистор.

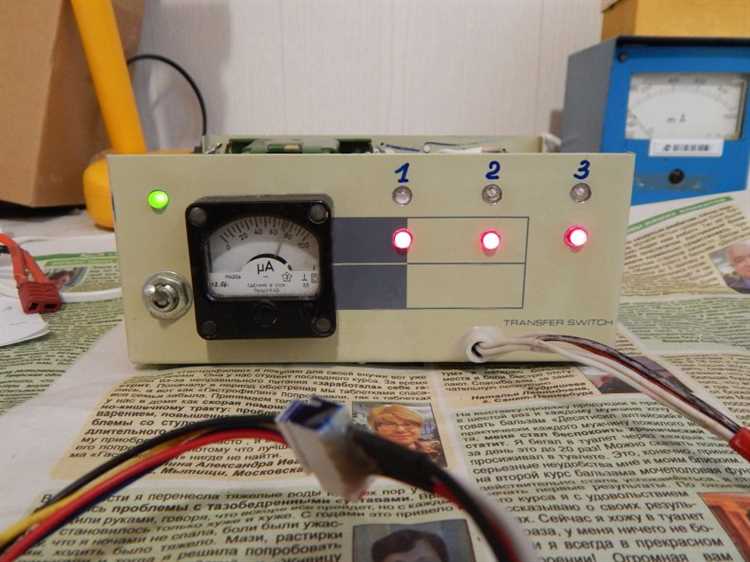

Сборка цепи на макетной плате или пайка на плате

На этапе сборки цепи можно использовать макетную плату без пайки или монтаж на печатной плате с пайкой. Макетная плата позволяет быстро проверить работоспособность схемы. Для соединения компонентов подойдут гибкие одножильные провода сечением 0,2–0,4 мм². Компоненты (резисторы, транзисторы, диоды) вставляются в контактные отверстия, соблюдая схему подключения. Провода следует обрезать по длине и аккуратно укладывать, чтобы избежать коротких замыканий.

Если схема проверена и работает, можно перейти к пайке на печатной плате. Удобно использовать монтажную плату с отверстиями и медными дорожками. Элементы устанавливаются по аналогии с макетной платой, но закрепляются пайкой. При пайке используется припой с канифолью диаметром 0,5–0,8 мм и паяльник с мощностью 25–40 Вт. Нагрев должен быть кратковременным, чтобы не перегревать компоненты.

Контроль качества пайки обязателен: швы должны быть блестящими, без наплывов и трещин. После сборки рекомендуется промыть плату спиртом для удаления флюса. Все соединения проверяются мультиметром на наличие коротких замыканий и обрывов перед первым включением питания.

Проверка напряжения и тока на выходе зарядки

Для измерения выходного напряжения подключите мультиметр в режиме измерения постоянного напряжения (DCV) к выходным клеммам зарядного устройства. Щупы подключаются: красный – к положительному выходу, чёрный – к отрицательному. Значение должно соответствовать напряжению, необходимому для заряжаемых батареек. Например, для одного NiMH аккумулятора – около 1.4 В, для литиевого элемента 18650 – примерно 4.2 В.

Если напряжение выше или ниже рекомендованного, требуется корректировка схемы: замена стабилизатора, настройка понижающего/повышающего преобразователя или проверка номиналов резисторов обратной связи.

Для измерения выходного тока мультиметр переводится в режим измерения тока (DCA) и включается последовательно с нагрузкой. Например, подключите аккумулятор через мультиметр к выходу зарядки. Для зарядки NiMH допустим ток 0.1–0.3C (где C – ёмкость аккумулятора). Если аккумулятор 2000 мА·ч, ток должен быть в пределах 200–600 мА. Для литиевых – не более 1C.

Превышение допустимого тока указывает на неисправности в схеме или отсутствие токоограничивающего элемента. В случае заниженного тока проверьте падение напряжения на выходе и сопротивление цепи.

После измерений убедитесь, что напряжение и ток стабильно удерживаются в заданных пределах в течение нескольких минут под нагрузкой. Это подтвердит работоспособность схемы и безопасность зарядки аккумуляторов.

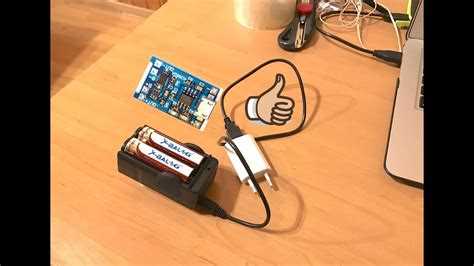

Меры безопасности при использовании самодельного устройства

Перед началом эксплуатации обязательно проверьте исправность всех соединений и качество пайки. Некачественные контакты могут вызвать короткое замыкание или искрение.

• Используйте только аккумуляторы и батарейки с номинальными характеристиками, соответствующими параметрам зарядного устройства.
• Подключайте устройство к источнику питания с защитой от перенапряжения и короткого замыкания.
• Избегайте зарядки повреждённых или вздувшихся аккумуляторов – это может привести к взрыву или пожару.
• Контролируйте температуру корпуса во время работы. Если зарядное устройство нагревается сильнее 50 °C, прекратите использование и найдите причину перегрева.
• Не оставляйте устройство без присмотра во время зарядки, особенно при длительном использовании.
• Обеспечьте хорошую вентиляцию вокруг устройства, чтобы предотвратить накопление тепла.
• При необходимости установите плавкий предохранитель с номиналом, соответствующим максимальному току зарядки.

Не используйте самодельное устройство в условиях повышенной влажности или при попадании жидкости на элементы схемы.

Для измерения напряжения и тока используйте только исправные мультиметры с подходящими пределами измерений.

При работе с сетью 220 В используйте изолирующие подставки и инструменты с защитой от поражения электрическим током.

Храните устройство вне досягаемости детей и домашних животных.
