Педальный узел в автомобилях ВАЗ – ключевой элемент управления, включающий педали сцепления, тормоза и газа. Его снятие необходимо при ремонте или замене компонентов, влияющих на безопасность и комфорт вождения. Для успешной разборки требуется строгое соблюдение порядка действий и использование минимального набора инструментов.
Перед началом работы следует отключить аккумулятор и обеспечить доступ к педальному узлу, сняв декоративные панели под рулём. Рекомендуется заранее подготовить набор ключей на 10 и 13 мм, а также пассатижи и отвёртки.
Особое внимание уделяется аккуратному отсоединению тросов и проводки с педалей, чтобы избежать повреждений и обеспечить их последующую правильную установку. В инструкции приведены детальные шаги с указанием моментов, требующих особой осторожности и проверок после демонтажа.
Подготовка инструментов и рабочего места для снятия педального узла
Для демонтажа педального узла ВАЗ необходим набор инструментов: гаечные ключи на 10 и 13 мм, торцовый ключ с трещоткой, крестовая отвертка, пассатижи и шестигранный ключ на 5 мм. Обязательно подготовьте емкость для мелких деталей и крепежа, чтобы избежать их потери.
Рабочее место должно быть хорошо освещено и иметь устойчивую поверхность для размещения инструментов и снятых элементов. Рекомендуется использовать подставку или подъемник, чтобы обеспечить удобный доступ к педальному узлу с водительской стороны. Перед началом работы следует отключить аккумулятор автомобиля для предотвращения случайного замыкания.
Очистите пространство вокруг ног водителя от ковриков и посторонних предметов. При необходимости снимите облицовку или декоративные панели, чтобы получить свободный доступ к креплениям педального узла. Обеспечьте наличие чистой тряпки для протирки деталей от пыли и грязи во время демонтажа.

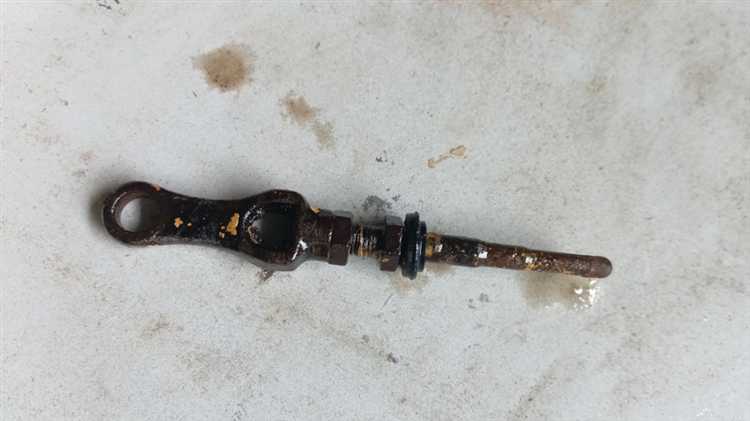

Как отсоединить тросы сцепления и тормоза от педального узла
Для отсоединения троса сцепления начните с освобождения его от кронштейна крепления на педали сцепления. Обычно трос фиксируется при помощи шплинта или стопорного кольца, которое необходимо аккуратно снять пассатижами или отверткой. После снятия стопора аккуратно выведите наконечник троса из отверстия педали.
Далее отсоедините трос от рычага сцепления в моторном отсеке. Для этого отверните фиксирующую гайку на регулировочном механизме троса и освободите наконечник из вилки рычага.
Для троса тормоза процесс схож. Найдите место крепления троса к педали тормоза, обычно это шплинт или зажимной фиксатор. Снимите фиксатор и аккуратно выведите трос из отверстия педали.
Затем, в районе тормозного механизма, ослабьте гайку крепления троса и отсоедините его от рычага тормоза. При необходимости предварительно ослабьте регулировку натяжения троса для свободного снятия.
Важно избегать резких рывков при отсоединении, чтобы не повредить наконечники и оболочку тросов. Рекомендуется иметь под рукой запасные стопорные элементы для последующей установки.

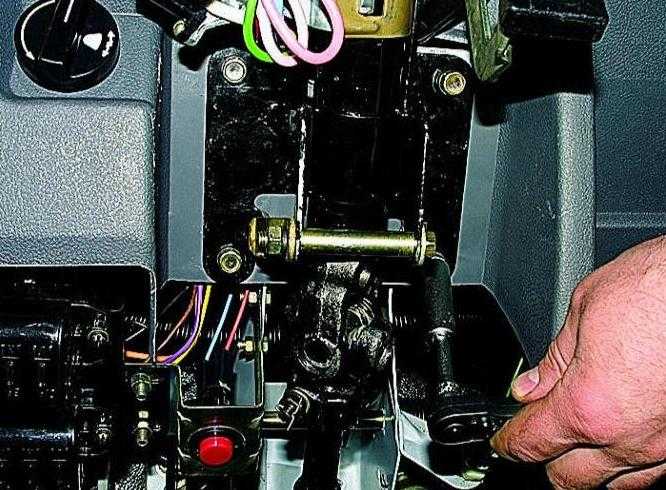

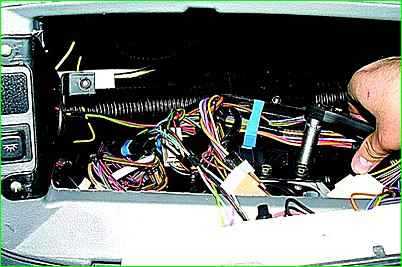

Последовательность демонтажа крепежных болтов педального узла
Перед началом демонтажа убедитесь, что ключ подходящего размера находится под рукой – чаще всего используется ключ на 13 мм. Первым шагом ослабьте контргайки креплений педального узла, если они имеются.
Начинайте выкручивание болтов с верхнего крепления педального узла к кронштейну кузова. Это обеспечивает минимальное напряжение на остальные крепления и предотвращает деформацию узла.
После удаления верхнего болта переходите к нижним крепежам. Демонтируйте болты последовательно, двигаясь снизу вверх, чтобы сохранить равномерное распределение нагрузки и не повредить элементы крепления.
Обратите внимание на болты с шайбами – их следует хранить отдельно для последующей сборки, так как повторное использование без шайб может привести к ослаблению крепления.
Если болты сильно закисли или зафиксированы герметиком, примените проникающую смазку и дайте ей время подействовать до 15 минут перед откручиванием.
После выкручивания всех болтов аккуратно снимите педальный узел, контролируя положение и не допуская повреждения резьбы или соседних компонентов.
Методы безопасного снятия педального узла из моторного отсека
Для снятия педального узла из моторного отсека необходимо обеспечить свободный доступ и исключить возможность повреждения компонентов. Следуйте таким рекомендациям:
- Подготовка пространства: Очистите зону вокруг педального узла от посторонних предметов, отключите аккумулятор для предотвращения коротких замыканий и отключите все связанные тросы и провода.
- Проверка крепежа: Перед демонтажом убедитесь, что все болты и гайки откручены. Используйте удлинённые головки для труднодоступных креплений.
- Поддержка узла: Для предотвращения резких падений и деформаций зафиксируйте педальный узел рукой или подставкой во время его освобождения.
- Аккуратное извлечение: Медленно и равномерно вынимайте узел, избегая резких движений, чтобы не задеть трубопроводы тормозной системы и электропроводку.
- Контроль за тросами: Тщательно отсоединяйте тросы сцепления и тормоза, не допуская натяжения или перекручивания, чтобы не повредить оболочки и крепления.
- Осмотр после снятия: Проверьте состояние демонтированного узла на предмет деформаций и повреждений, особенно в местах креплений и подшипников.
Соблюдение данных методов минимизирует риск повреждений и обеспечит качественный демонтаж педального узла из моторного отсека.

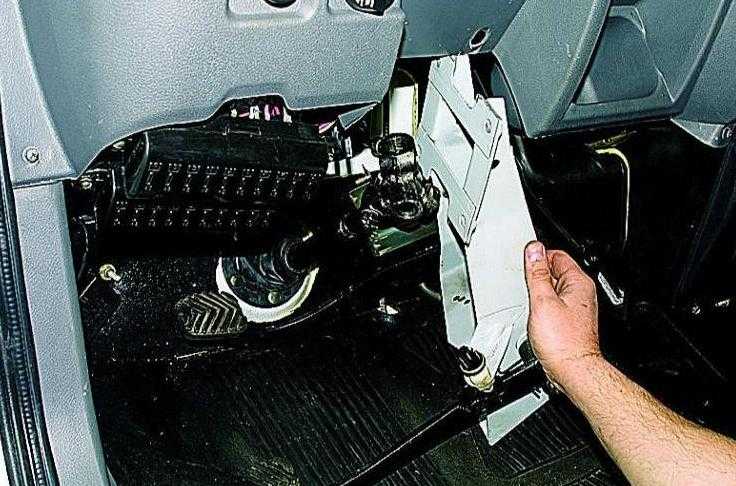

Особенности разборки педального узла для доступа к деталям
Перед началом разборки необходимо убедиться в полном снятии крепежных болтов и отсоединении тросов сцепления и тормоза. Используйте головку на 13 мм для демонтажа болтов, фиксирующих педальный узел на кронштейне. Обратите внимание на направление и порядок снятия элементов – сначала отсоединяется педаль сцепления, затем тормоза и газа.
Для снятия пружин возврата применяйте пассатижи с тонкими губками, чтобы избежать повреждения витков. Не допускайте перекручивания тросов при отсоединении – это может привести к деформации и нарушению работы педалей.
При разборке узла используйте маркировку или фотографирование каждого этапа, чтобы упростить последующую сборку. Особое внимание уделите состоянию втулок и осей педалей – при износе их необходимо заменить до установки узла обратно.
Удалите грязь и следы смазки с соединений перед разборкой, это облегчит процесс и предотвратит повреждение резьбы. Используйте проникающую смазку для ослабления закисших крепежных элементов.
Отдельно снимайте фиксаторы и шайбы, фиксирующие педали на оси, чтобы не потерять мелкие детали. При необходимости замените уплотнители и резиновые накладки для предотвращения люфтов и вибраций.
Не применяйте чрезмерную силу при снятии педалей – при возникновении заеданий проверьте состояние подшипников и направляющих, возможно, потребуется их замена или очистка.
Как проверить состояние втулок и пружин педального узла
Для проверки втулок сначала снимите педальный узел с автомобиля, обеспечив свободный доступ к втулкам. Осмотрите каждую втулку на предмет износа: обратите внимание на наличие трещин, задиров и деформаций. Втулки должны плотно сидеть в корпусе и обеспечивать минимальный люфт оси педали.
Проверка люфта проводится вручную: слегка расшатывая педаль, оцените зазор между втулкой и осью. Если люфт превышает 1–1,5 мм, втулки подлежат замене.
Для пружин снимите их с соответствующих креплений и проверьте на целостность и упругость. Визуально обнаружьте деформации, трещины и признаки коррозии. Упругость проверяется сжатием пружины: она должна возвращаться к исходной длине без задержек и остаточных деформаций.
Изношенные пружины, у которых длина при растяжении превышает 3 мм от номинальной, либо которые деформируются и не возвращаются в исходное положение, необходимо заменить. При этом рекомендуется использовать оригинальные запчасти ВАЗ для сохранения заводских характеристик педального узла.
После проверки втулок и пружин проведите смазку осей педалей и втулок литиевой смазкой или специальным составом для подшипников, чтобы предотвратить преждевременный износ и обеспечить плавность хода педалей.
Рекомендации по чистке и подготовке педального узла к установке
После демонтажа педального узла необходимо тщательно удалить грязь и старые смазочные материалы. Для этого используйте ветошь, смоченную в очистителе карбюратора или спирте, чтобы не повредить резиновые и пластиковые детали.
Осмотрите втулки и оси педалей на наличие износа и коррозии. При обнаружении задиров или деформаций рекомендуется заменить повреждённые элементы, так как это существенно влияет на плавность работы узла.
Для удаления загрязнений из труднодоступных мест используйте мягкую щётку или зубочистку. Следите, чтобы очиститель не попадал на электроразъёмы и уплотнители.
После очистки просушите все детали на воздухе. Ни в коем случае не используйте сжатый воздух с сильным напором – это может повредить легкие компоненты.
Перед сборкой нанесите на оси и втулки узла тонкий слой литиевой или силиконовой смазки, устойчивой к вибрациям и перепадам температур. Избегайте смазок на минеральной основе, так как они быстро собирают пыль.
Проверьте состояние пружин и при необходимости замените их на новые заводские аналоги. Пружины должны обеспечивать достаточный возврат педалей без заеданий.
Обязательно проверьте корректность работы подшипников и шарниров, устраняя люфты и подклинивания путем замены или регулировки.
| Этап | Рекомендации | Используемые материалы |
|---|---|---|
| Очистка | Удаление грязи и старой смазки с помощью ветоши и очистителя карбюратора | Очиститель карбюратора, спирт, ветошь, мягкая щётка |
| Осмотр | Проверка втулок, осей и пружин на износ и повреждения | Визуальный контроль, измерительные инструменты (штангенциркуль) |
| Смазка | Нанесение тонкого слоя силиконовой или литиевой смазки на трущиеся поверхности | Силиконовая смазка, литиевая смазка |
| Проверка работы | Тестирование свободного хода и возврата педалей без заеданий | Ручная проверка после сборки |
Правила установки педального узла после ремонта или замены
Перед установкой педального узла необходимо тщательно проверить состояние всех деталей на отсутствие дефектов и загрязнений. Особое внимание уделяется втулкам, пружинам и крепежным элементам.
- Установите педальный узел в монтажное отверстие моторного отсека, совместив крепежные точки с посадочными местами на кузове.
- Закрепите узел болтами с усилием, указанным в технической документации (обычно 15–20 Н·м). Не допускайте перетяжки, чтобы избежать деформаций.
- Подключите трос сцепления и тросы тормоза, проверяя отсутствие заеданий и перекрутов. Крепления тросов должны быть надежно зафиксированы без люфтов.
- Отрегулируйте свободный ход педали сцепления в диапазоне 10–20 мм, используя регулировочные винты или механизмы узла.
- Проверьте ход педали тормоза: ход должен быть плавным, без заеданий, с правильным возвратом пружин.
- Обязательно смажьте оси и шарниры узла консистентной смазкой, подходящей для эксплуатации при температуре от −40°С до +80°С.
- После установки выполните проверку работы педального узла в статике и при нажатии, убедитесь в отсутствии посторонних шумов и заеданий.
- При необходимости отрегулируйте положения педалей с помощью регулировочных элементов для оптимального контакта с ногой водителя.
Невыполнение этих правил может привести к быстрому износу узла и снижению безопасности управления автомобилем.
Вопрос-ответ:
Какие инструменты понадобятся для снятия педального узла ВАЗ?
Для работы потребуется набор ключей (на 10, 13 и 17 мм), отвертка с плоским и крестовым наконечником, пассатижи, а также трещотка с удлинителем для удобного доступа к крепежным болтам. Иногда понадобится ломик или монтажная лопатка для аккуратного снятия защёлок и фиксаторов. Рекомендуется иметь рядом ветошь и обезжириватель для очистки деталей перед разборкой.
Как избежать повреждений при отсоединении тросов сцепления и тормоза от педального узла?
Перед отсоединением стоит внимательно изучить место крепления тросов, чтобы понять принцип их фиксации. Следует аккуратно снять пластиковые или металлические фиксаторы, не применяя чрезмерную силу, иначе можно повредить тросы или петли крепления. Хорошо помогает предварительная очистка и обработка контактных мест смазкой. Если тросы заедают, не стоит тянуть резко — лучше поддеть фиксатор тонкой отверткой и плавно освободить крепления.
Какие признаки указывают на необходимость замены втулок и пружин педального узла?
Если при нажатии на педаль ощущается люфт, посторонний шум или педаль возвращается медленно и с задержкой, вероятно, втулки изношены или пружины ослабли. Визуально износ проявляется в виде трещин, деформаций или разрывов резиновых втулок, а также растянутых или ржавых пружин. Игнорирование этих симптомов может привести к ухудшению управления и повышенному износу других элементов.
Как правильно закрепить педальный узел после его установки в моторном отсеке?
Педальный узел устанавливают на заводские места креплений, закрепляя болты поочерёдно, чтобы избежать перекоса. Крепежные элементы затягивают с рекомендованным усилием, указанным в технической документации, обычно момент затяжки составляет около 20-25 Н·м. После крепления проверяют свободный ход педалей, отсутствие заеданий и надёжность фиксации. Рекомендуется также проверить работу тросов сцепления и тормоза, убедившись, что они не задевают корпуса и движутся свободно.
Какие этапы следует соблюдать при разборке педального узла для доступа к внутренним деталям?
Первым этапом отключают тросы сцепления и тормоза, затем демонтируют крепежные болты, удерживающие узел. После снятия педального узла освобождают стопорные кольца и пластиковые фиксаторы, удерживающие втулки и пружины. Особое внимание уделяется аккуратности, чтобы не повредить внутренние поверхности и не потерять мелкие детали. После демонтажа компонентов проводят очистку и осмотр на предмет износа. Разборку стоит выполнять в чистом и организованном месте, чтобы избежать путаницы при сборке.
Какие инструменты понадобятся для правильного снятия педального узла ВАЗ?
Для демонтажа педального узла обычно требуются гаечные ключи нескольких размеров — чаще всего 10, 13 и 17 мм, а также отвертки с плоским и крестовым шлицем. Кроме того, полезно иметь наготове набор шестигранников, пассатижи и вороток для более удобной работы с крепежом. Не стоит забывать о защитных перчатках и фонарике — они облегчают работу в ограниченном пространстве моторного отсека.
Какие основные этапы нужно выполнить, чтобы снять педальный узел без повреждений?
Сначала необходимо освободить пространство вокруг педального узла, убрав лишние элементы, которые мешают доступу. После этого нужно аккуратно отсоединить тросы сцепления и тормоза, запомнив или пометив их расположение. Затем поочерёдно откручиваются крепежные болты, удерживающие узел на кузове. Особое внимание стоит уделить безопасному извлечению узла — избегайте рывков и чрезмерных усилий, чтобы не повредить резиновые втулки и связанные детали. После снятия педального узла рекомендуется проверить состояние всех элементов и при необходимости выполнить чистку или замену изношенных деталей.
