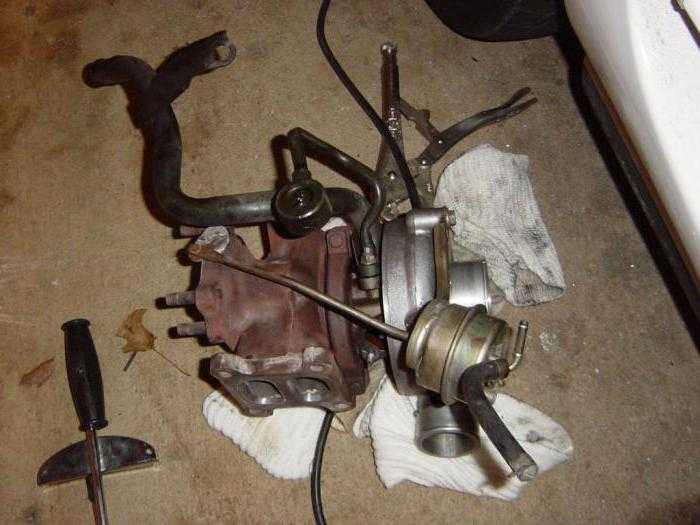

Как установить манометр на турбину

Установка манометра на турбину требует точного подхода, так как даже незначительные ошибки могут привести к некорректным показаниям давления, снижению эффективности или повреждению компонентов. Важно учитывать параметры системы: рабочее давление, температуру газа и тип турбины (выхлопная или компрессорная часть). Для большинства легковых автомобилей давление наддува находится в диапазоне от 0,5 до 2 бар, и манометр должен быть рассчитан на соответствующий диапазон с запасом по шкале.

Манометр подключается к системе через шланг, идущий от впускного коллектора или от специального выхода на интеркулере. Нельзя подключать его к вакуумным магистралям, не рассчитанным на избыточное давление – это приведёт к искажению данных. Оптимально использовать армированные силиконовые шланги с термостойкостью до 150 °C и внутренним диаметром 4–6 мм, зафиксированные хомутами из нержавеющей стали.

Расположение устройства на приборной панели должно обеспечивать хорошую видимость водителю без необходимости отвлекаться от дороги. Прокладка шланга не должна иметь перегибов, острых изгибов и проходить вблизи горячих участков – это исключит вероятность запаздывания сигнала или повреждения оболочки. При использовании электронного манометра важно правильно подключить питание: клемма «+» – к зажиганию, «–» – к массе, сигнальный провод – к датчику давления.

Выбор типа манометра для конкретной турбонаддувной системы

При выборе манометра важно учитывать тип турбонаддувной системы – механический или электронный наддув, наличие буст-контроллера, а также рабочее давление системы. Для большинства серийных бензиновых двигателей с турбиной подойдут манометры с диапазоном измерения до 2 бар. В системах с высоким наддувом, особенно при чип-тюнинге, целесообразно использовать приборы, рассчитанные на 3–4 бара.

Механические манометры просты в установке, не требуют подключения к электросети и подходят для прямого контроля давления наддува. Однако они менее точны при вибрациях и изменении температуры. Электронные модели обеспечивают более точные показания, могут интегрироваться в цифровые панели или логгеры, а некоторые поддерживают настройку визуальных и звуковых оповещений при превышении порога давления.

Для дизельных двигателей с геометрией турбины, управляемой вакуумом или актуатором, лучше выбирать манометры, работающие как с положительным, так и с отрицательным давлением (от -1 до +2 бар). Это позволяет отслеживать не только наддув, но и разрежение при холостом ходе и сбросе газа.

Важно обращать внимание на резьбовое подключение манометра. Стандартные механические устройства используют фитинги 1/8″ NPT, но для европейских автомобилей может потребоваться переходник. Электронные датчики давления, встраиваемые в магистраль, часто имеют отдельный управляющий блок и дисплей, что упрощает интеграцию в интерьер автомобиля.

При установке на многотурбинные системы необходимо использовать отдельный манометр для каждой линии наддува либо применять многоканальные электронные системы с возможностью переключения каналов. Это критично для настройки и контроля равномерной работы турбин.

Определение точки подключения манометра на впускной магистрали

Для точного измерения давления наддува манометр необходимо подключать к участку впускной магистрали после турбокомпрессора, но до дроссельной заслонки. Это обеспечивает получение реальных данных о давлении турбонаддува без влияния сопротивления клапана или расхода воздуха.

Оптимальная точка – участок трубопровода с минимальным уровнем вибраций и турбулентности, чтобы избежать колебаний стрелки манометра. Обычно это прямой отрезок диаметром не менее 15-20 см от выхода турбины или интеркулера. При отсутствии прямого отрезка допускается установка тройника с резьбой для манометра.

Расположение подключения должно предусматривать удобный доступ для монтажа и обслуживания, а также минимизировать риск подсоса воздуха или утечки. Желательно использовать герметичные фитинги с уплотнительными кольцами из резины или силикона, выдерживающими давление до 3 бар.

Подключение перед интеркулером допускается только при наличии высокого качества шлангов и фитингов, способных выдерживать повышенную температуру и вибрации. В противном случае показания будут искажены из-за тепловых и динамических потерь.

Важен контроль герметичности соединений: даже малейшие утечки влияют на точность замеров и могут привести к ошибочным настройкам системы турбонаддува.

Подготовка инструментов и расходных материалов для монтажа

Для установки манометра на турбину необходим набор специализированных инструментов: ключи торцевые и рожковые на 10, 12 и 14 мм для работы с фитингами и крепежом; отвертки крестовые и плоские для фиксации элементов; трубный ключ для затяжки соединений на шлангах высокого давления.

Обязательно наличие манометра с соответствующим диапазоном измерений, обычно до 2 бар для наддува турбины, и с резьбовым соединением 1/8 дюйма, которое подходит для стандартных фитингов турбонаддува.

Из расходных материалов потребуются уплотнительные кольца из резины или фторкаучука, устойчивые к высоким температурам и маслам, герметик для резьбовых соединений без содержания твердых частиц, чтобы избежать повреждения манометра.

Для прокладки шлангов используйте армированные силиконовые трубки внутренним диаметром 6 мм, выдерживающие давление до 3 бар и температуры до 200 °C.

Подготовьте также тряпки без ворса и очиститель на основе изопропилового спирта для обезжиривания мест соединения, что обеспечит надежную герметичность.

Перед началом монтажа проверьте исправность инструментов, особенно моментальный ключ, чтобы контролировать усилие затяжки фитингов и избежать деформации манометра или турбины.

Пошаговая разметка и сверление отверстия под штуцер

Определите точное место установки манометра на впускном трубопроводе турбины, учитывая доступность и безопасность подключения.

Используйте металлический маркер или кернер для нанесения точки сверления, чтобы избежать смещения сверла при начале работы.

Выберите сверло диаметром на 1–2 мм меньше диаметра штуцера, чтобы обеспечить плотную посадку резьбовой втулки или фитинга.

Зафиксируйте трубопровод в тисках или на рабочем столе с мягкой подкладкой, чтобы исключить вибрацию и деформацию во время сверления.

Начинайте сверлить под прямым углом к поверхности, используя малые обороты и постоянное охлаждение (водой или машинным маслом) для предотвращения перегрева металла.

После прохождения основной толщины металла смените сверло на меньший диаметр для окончательной точности и чистоты отверстия, если требуется.

Очистите отверстие от металлической стружки и заусенцев с помощью надфиля или зенкера, обеспечивая ровные края для плотного прилегания штуцера.

Перед установкой штуцера нанесите герметик или уплотнительную ленту на резьбу для предотвращения протечек.

Установка тройника или переходника в систему подачи воздуха

Выбор места для установки тройника или переходника критически важен для точного измерения давления турбины. Рекомендуется монтировать соединение на впускном патрубке между воздушным фильтром и турбиной, избегая участков с сильными вибрациями и резкими изгибами.

Перед монтажом поверхность трубы необходимо очистить от загрязнений и обезжирить, чтобы обеспечить плотное прилегание уплотнительных элементов и исключить подсос воздуха.

Тройник должен иметь диаметр, идентичный магистрали, чтобы не создавать сужения и не искажать поток воздуха. При использовании переходника важно подобрать изделие с минимальной разницей в диаметрах, чтобы сохранить стабильность давления.

Для герметизации резьбовых соединений применяйте только специальную ленту ФУМ или пасту для давления, исключая обычные герметики, которые могут расплавиться и загрязнить систему.

При установке тройника строго придерживайтесь направления потока воздуха, обычно это указано стрелками на корпусе. Неправильная ориентация приводит к ошибочным показаниям манометра.

После закрепления тройника или переходника необходимо проверить соединение на отсутствие утечек с помощью мыльного раствора или специального тестера давления. Любые пузырьки свидетельствуют о неплотности и требуют доработки.

Для повышения надежности крепления используйте качественные хомуты или фитинги с равномерным усилием затяжки. Излишнее перетягивание может деформировать трубу и повлиять на точность измерений.

При монтаже тройника учитывайте возможность последующего подключения манометра с учетом длины и расположения шланга, чтобы избежать изломов и перегибов, влияющих на скорость отклика прибора.

Прокладка вакуумного или давления трубопровода в моторном отсеке

Выбор трубки для подключения манометра должен учитывать рабочие давления и температуру в моторном отсеке. Рекомендуется использовать силиконовые или армированные резиновые трубки с внутренним диаметром, соответствующим штуцеру манометра, обычно 4–6 мм.

Трубопровод прокладывается по максимально короткому и защищённому маршруту, исключающему контакт с горячими элементами двигателя и движущимися частями. Минимальное расстояние до выпускного коллектора должно быть не менее 15 см, чтобы избежать нагрева и повреждения трубки.

Для крепления трубки используйте пластиковые или металлические хомуты с пружинным механизмом, закреплённые на штатных креплениях моторного отсека. Не допускайте перегибов и сдавливания трубки, что может исказить показания манометра или привести к разрыву.

Места прохождения трубопровода через перегородки и отверстия необходимо обработать уплотнителями или изоляционной лентой, чтобы предотвратить повреждение и утечку давления. В случае прокладки через металлические элементы применяйте защитные гофры.

После установки проведите проверку герметичности системы: при выключенном двигателе давление в трубке должно сохраняться без падений в течение 5–10 минут. Любые утечки выявляются визуально или с помощью мыльного раствора.

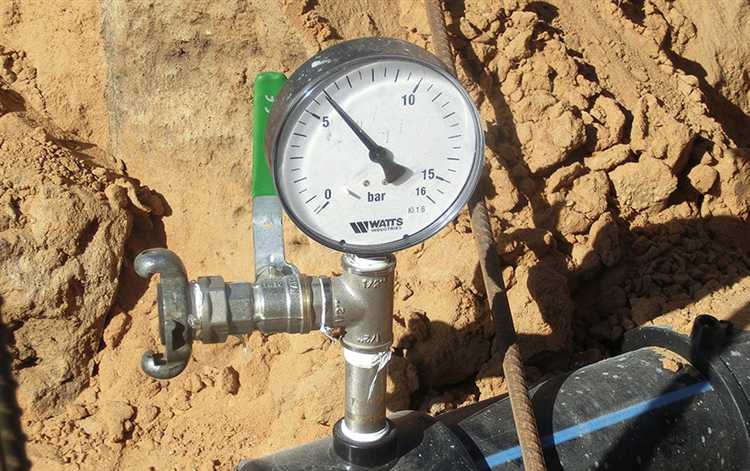

Подключение шланга к манометру и проверка герметичности соединений

Для подключения шланга к манометру используйте шланг с внутренним диаметром, соответствующим штуцеру манометра. Наиболее распространены резиновые или силиконовые шланги, способные выдерживать давление до 3 бар и температуру до 120°C.

Последовательность действий при подключении:

1. Очистите штуцер манометра и конец шланга от загрязнений и масла.
2. Наденьте шланг на штуцер до упора, избегая перекручиваний.
3. Зафиксируйте соединение хомутом с внутренним диаметром, соответствующим внешнему диаметру шланга, обеспечивая плотное обжатие.
4. Используйте хомут с винтовым механизмом для надежной фиксации, затягивая его отверткой до сопротивления, но не допуская деформации шланга.

Для проверки герметичности соединений применяйте один из следующих методов:

• Нанесите мыльный раствор на соединение и подайте давление в систему. Появление пузырьков укажет на утечку.
• Используйте манометр для замера стабильности давления при закрытой системе в течение 5–10 минут. Снижение давления свидетельствует о негерметичности.
• Проверьте соединение на ощупь на наличие вибраций или слышимых свистов при работающем двигателе.

При обнаружении утечек необходимо повторить этапы крепления, заменив при необходимости хомут или шланг. Уделяйте внимание состоянию резьбовых и уплотнительных элементов – повреждения снижают герметичность.

Проверка работы манометра при запуске двигателя и под нагрузкой

После установки манометра на турбину необходимо провести проверку его работоспособности в нескольких ключевых режимах работы двигателя.

1. Проверка на холостом ходу:

   • Запустите двигатель и дайте ему поработать на холостых оборотах не менее 2 минут.
   • Убедитесь, что стрелка манометра находится в пределах нормы, соответствующей давлению атмосферного воздуха (обычно около 0 бар или слегка отрицательное давление для вакуумных датчиков).
   • Отсутствие резких скачков или дрожания стрелки указывает на герметичность соединений и корректную работу манометра.

2. Проверка при увеличении оборотов и под нагрузкой:

   • Плавно увеличивайте обороты двигателя до средних значений (примерно 3000–3500 об/мин).
   • Обратите внимание на рост показаний манометра – давление наддува должно увеличиваться в соответствии с характеристиками турбины и двигателя.
   • Внимательно следите за отсутствие провалов или аномальных пиков давления, которые могут указывать на утечки в системе или неправильное подключение.
   • При возможности выполните динамическое тестирование – ускорение с нагрузкой, фиксируя показания манометра для проверки отклика на изменение давления.

3. Дополнительные рекомендации:

   • Если манометр оснащён стрелочным механизмом, проверьте отсутствие люфта и плавность хода стрелки при изменении давления.
   • Используйте заводские данные по максимальному допустимому давлению для вашей турбины, чтобы избежать повреждений оборудования.
   • При подозрении на некорректные показания повторно проверьте герметичность шлангов и соединений, а также состояние тройника или переходника.
   • Регулярно проводите повторные проверки в процессе эксплуатации для контроля стабильности показаний и своевременного выявления неисправностей.

Вопрос-ответ:

Как правильно выбрать место для подключения манометра на турбине?

Выбор точки подключения зависит от конструкции турбины и системы впуска. Обычно манометр подключают к впускному коллектору или специальному штуцеру после турбины, где давление наиболее стабильно и соответствует реальному наддуву. Важно избегать участков с резкими перепадами давления или сильными вибрациями, которые могут исказить показания. Рекомендуется устанавливать тройник или переходник, обеспечивающий герметичное соединение, чтобы предотвратить утечки воздуха и ошибочные данные.

Какие инструменты и материалы необходимы для монтажа манометра на турбину?

Для установки понадобятся: манометр с подходящим диапазоном измерений, гибкий шланг или трубка, тройник или переходник для подключения к системе подачи воздуха, уплотнительные материалы (например, фум-лента или герметик), а также набор инструментов — отвертки, ключи, сверло для создания отверстия под штуцер. Качество материалов играет значительную роль: шланг должен быть устойчив к температуре и давлению, а соединения — максимально герметичными.

Как проверить герметичность соединений после установки манометра?

Для проверки герметичности следует запустить двигатель и внимательно осмотреть все места подключения. Можно использовать мыльный раствор, наносимый на соединения: если появляются пузырьки, значит есть утечка воздуха. Также можно провести тест с повышением давления и наблюдать за показаниями манометра — при утечке они будут нестабильными или снизятся. При необходимости следует подтянуть крепления или заменить уплотнители.

Как правильно прокладывать трубопровод манометра в моторном отсеке?

Трубопровод должен быть прокладыван так, чтобы исключить перегибы, пережатия и воздействие высоких температур. Лучше выбирать короткий путь с минимальным количеством изгибов, избегая контакта с движущимися элементами и горячими поверхностями, например, выхлопной системой. В местах крепления используют хомуты или скобы, чтобы трубка не дребезжала и не портилась со временем. При этом стоит обеспечить небольшой запас длины для удобства обслуживания.

Каким образом можно проверить правильность работы манометра при разных режимах работы двигателя?

Для проверки манометра запускают двигатель на холостом ходу и наблюдают за показаниями: стрелка должна быть на нулевой отметке или чуть ниже. При постепенном увеличении нагрузки и оборотов давление должно расти плавно, без резких скачков. Сравнение показаний с эталонными значениями или другим манометром позволяет убедиться в точности. При нестабильных или странных показаниях необходимо проверить подключение и возможные утечки.
