На моделях Mazda 626 GE (выпуск 1992–1997 годов) демонтаж приборной панели требует точного понимания последовательности действий и особенностей крепления. Ошибки на этапе разборки могут привести к поломке пластиковых фиксаторов, повреждению проводки или появлению скрипов после обратной сборки. Эта инструкция ориентирована на сохранность всех элементов и позволяет выполнить работу без повреждений, даже в условиях ограниченного доступа к профессиональному инструменту.
Перед началом необходимо обесточить систему, отсоединив минусовую клемму аккумулятора. Это исключит короткие замыкания при отсоединении разъёмов и контактов. Демонтаж следует начинать с декоративных накладок и центральной консоли, чтобы получить доступ к винтам крепления панели. Большинство винтов скрыты под заглушками или пластиковыми элементами, которые следует снимать при помощи пластикового съемника или тонкой плоской отвёртки, обернутой в изоленту.
Особое внимание необходимо уделить креплениям панели по бокам и в районе рулевой колонки. В моделях с регулируемым рулём рекомендуется опустить его в нижнее положение, чтобы облегчить демонтаж. Разъёмы приборного щитка имеют фиксирующие защёлки, которые при неосторожном обращении легко ломаются. Поэтому их следует отсоединять, слегка приподняв фиксатор отвёрткой с тонким жалом, не прикладывая усилий.
При аккуратной работе все элементы сохраняют целостность и могут быть установлены повторно без люфтов и дополнительных доработок. Это особенно важно при работе с оригинальными деталями, стоимость которых может быть высока, а наличие – ограничено.
Подготовка инструментов и отключение аккумулятора
Перед началом демонтажа панели необходимо собрать минимальный комплект инструментов, обеспечивающий безопасную работу без повреждения крепёжных элементов и облицовки.
- Фигурная отвертка PH2 с магнитным наконечником – для саморезов крепления облицовки и приборного щита.
- Плоская тонкая отвертка – для аккуратного поддевания пластиковых защёлок, в том числе воздуховодов и декоративных вставок.
- Пластиковые съемники (панельные лопатки) – позволяют снимать элементы без риска оставить царапины.
- Трещотка с удлинителем и головками на 10 мм и 12 мм – используются для откручивания болтов нижних кронштейнов и рулевой колонки.
- Тонкогубцы – могут понадобиться для отсоединения разъёмов с защёлками в труднодоступных местах.
Отключение аккумулятора – обязательная мера перед разборкой панели. В системе Mazda 626 GE часть электроцепей остаётся под напряжением даже при выключенном зажигании, что повышает риск короткого замыкания при отсоединении разъёмов приборов.
- Откройте капот и убедитесь в наличии полного доступа к клеммам аккумулятора.
- Ключом на 10 ослабьте гайку минусовой клеммы и снимите её. Уберите провод в сторону, исключив случайный контакт с клеммой.
- Для полной безопасности отсоедините и плюсовую клемму. Особенно важно при наличии подушек безопасности – срабатывание возможно даже при резком отключении разъёмов под напряжением.
После отключения питания рекомендуется выждать не менее 5 минут до начала демонтажа – это позволит разрядиться остаточному напряжению в цепях, связанных с SRS и бортовой электроникой.
Снятие декоративных накладок вокруг панели приборов
Для доступа к креплениям приборной панели необходимо аккуратно снять пластиковые декоративные элементы, расположенные по периметру панели. В Mazda 626 GE основное внимание следует уделить верхним и боковым накладкам, а также рамке вокруг комбинации приборов.
Начать следует с накладки над рулевой колонкой. Используя пластиковый съемник, подденьте нижний край элемента с левой стороны, затем плавно перемещайтесь вправо. Накладка крепится на клипсах, поэтому не требуется значительное усилие. При сопротивлении проверьте, нет ли скрытого самореза – он может располагаться под крышкой предохранителей или рядом с кожухом рулевого вала.
Затем снимите рамку вокруг приборной панели. Откройте крышку пепельницы и отвинтите два самореза, которые удерживают нижнюю часть рамки. После этого аккуратно отсоедините рамку, начиная с нижнего края. Клипсы могут быть тугими, поэтому работайте равномерно по периметру, избегая резких движений.
Накладки центральной консоли, включая элементы вокруг вентиляционных дефлекторов и аудиосистемы, также крепятся на клипсах и саморезах. Перед их демонтажем снимите головное устройство и выкрутите все видимые крепежи. Обратите внимание на возможные скрытые саморезы под заглушками.
После снятия всех декоративных элементов убедитесь в отсутствии обломанных клипс и повреждений направляющих. При необходимости замените изношенные крепежные элементы, чтобы избежать дребезга и люфта при обратной сборке.

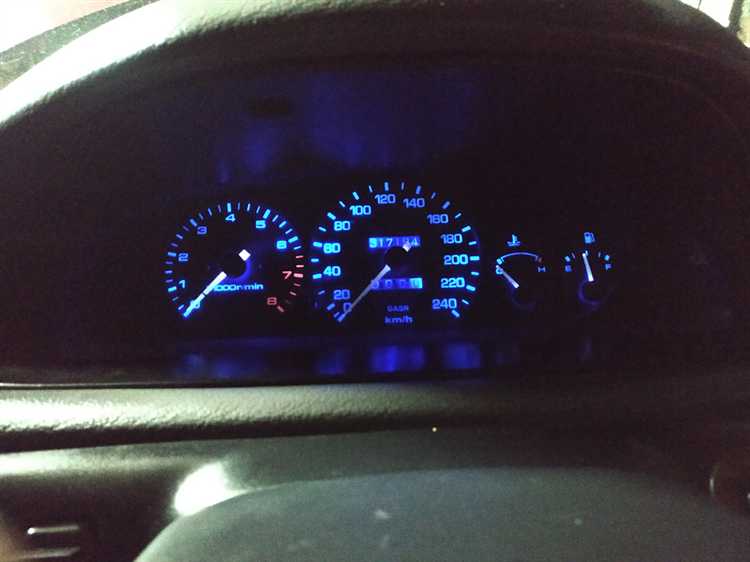

Демонтаж центральной консоли и пепельницы
Перед началом работ необходимо полностью сдвинуть передние сиденья назад для удобного доступа к крепежам консоли. Также следует перевести рычаг коробки передач в нейтральное положение (или в «N» – для автоматической КПП), а ручник – затянуть.
Сначала извлекается пепельница. Потяните её до упора, затем слегка надавите вниз на заднюю часть, чтобы освободить фиксатор, и аккуратно вытяните полностью. За пепельницей находятся винты, крепящие переднюю часть консоли – выкрутите их крестовой отверткой.
Следующий этап – демонтаж декоративной рамки вокруг рычага КПП. У моделей с механической коробкой она зафиксирована пластиковыми защёлками. Аккуратно подденьте рамку тонким пластиковым съемником, двигаясь по периметру. У версий с автоматом – дополнительно отключите разъём подсветки индикации режимов, прежде чем снимать рамку полностью.
После снятия рамки откроется доступ к винтам крепления средней части консоли. Выкрутите их, а затем аналогичные винты в задней части, расположенные в ногах задних пассажиров (обычно по два с каждой стороны, ближе к полу).
Перед снятием всей консоли отсоедините все электрические разъёмы, если установлены дополнительные элементы (например, прикуриватель, управление обогревом сидений или аудиоразъёмы). Только после этого можно аккуратно вытянуть консоль вверх и назад, следя за тем, чтобы не зацепить направляющие.
Откручивание креплений приборной панели по периметру
После демонтажа накладок, центральной консоли и снятия пепельницы открывается доступ к основным креплениям панели. Они расположены по верхнему, нижнему и боковым краям панели. Всего предусмотрено 10 точек фиксации, включая винты под облицовками и в зоне рулевой колонки.
Начинать рекомендуется с верхних саморезов, находящихся под решётками вентиляции. Для их снятия потребуется тонкая пластиковая лопатка и отвертка с магнитным наконечником. Далее переходят к нижним креплениям – два самореза находятся под рулевым валом и ещё два в ногах пассажира со стороны бардачка.
Перед снятием винтов в области рулевой колонки следует отрегулировать руль в максимально нижнее положение и зафиксировать. Это обеспечит свободный доступ и предотвратит повреждение облицовки при демонтаже.
Особое внимание нужно уделить винтам, скрытым за бардачком и над блоком предохранителей – их выкручивание требует короткой крестовой отвертки. Все винты желательно складывать по порядку, так как длина и шаг резьбы у них различаются в зависимости от зоны установки.
После откручивания всех креплений приборная панель остаётся удерживаться только за счёт направляющих и разъёмов проводки. Переходить к её демонтажу следует после отсоединения всех жгутов и тросов управления.
Отсоединение тросов управления печкой и воздуховодами
Перед снятием панели необходимо отсоединить все тросовые приводы, связанные с управлением отопителем и распределением воздушных потоков. В Mazda 626 GE используются тросы, соединяющие блок управления климатом с заслонками печки и воздуховодов. Доступ к точкам крепления возможен после демонтажа центральной консоли и декоративных элементов вокруг блока управления.
Первый трос, управляющий температурной заслонкой, закреплён на правой стороне отопительного блока. Для отсоединения требуется отжать фиксатор оболочки троса из посадочного места и затем аккуратно снять наконечник с рычага заслонки. Второй трос, отвечающий за направление потока воздуха, проходит влево и соединён с механизмом распределения воздушных каналов. Отсоединяется аналогично, но доступ к нему более ограничен – возможно потребуется ослабить крепления боковой части панели.
Трос рециркуляции воздуха расположен ближе к левой стороне корпуса вентиляции. Его следует отсоединять в последнюю очередь, так как он обычно зажат другими элементами. При снятии важно зафиксировать положение рычагов, чтобы впоследствии правильно вернуть их в исходную позицию при установке.
Все тросы имеют пластиковые фиксаторы, склонные к излому при чрезмерном усилии. Демонтаж следует проводить с применением тонкого шлицевого инструмента, избегая перекосов. Повреждение хотя бы одного троса потребует замены всего комплекта, так как оригинальные элементы в продаже встречаются редко.
Отключение разъемов электропроводки панели
Перед отсоединением разъемов обязательно отключите клемму «минус» аккумулятора для предотвращения коротких замыканий и повреждения электрооборудования.
Доступ к разъемам осуществляется с тыльной стороны приборной панели после её частичного снятия или смещения. Разъемы крепятся на защелках, которые необходимо аккуратно отжать для разъединения.
- Идентифицируйте разъемы по форме и количеству контактов, чтобы избежать ошибок при повторном подключении.
- Надавите или подденьте защелку пластиковым инструментом (например, пластиковой лопаткой или тонкой отверткой), не прилагая излишних усилий.
- Плавно вытяните разъем, не дергая за провода, чтобы не повредить жилы и контакты.
- Повторите процедуру для всех разъемов, расположенных на панели: основной разъем приборной панели, подсветки, сигналов и датчиков.
Не рекомендуется использовать металлические инструменты для снятия разъемов из-за риска повреждения контактов и короткого замыкания.
После отключения разъемов проверьте целостность проводов на предмет повреждений и изоляции, при обнаружении дефектов выполните ремонт до установки панели обратно.
Аккуратный вынос панели из салона автомобиля
Перед выносом приборной панели убедитесь, что все крепления полностью откручены, а разъемы электропроводки отключены. Панель удерживается двумя основными точками: креплениями к кузову и оставшимися тросами или разъемами – их нужно проверить повторно.
Начинайте вынос панели с плавного отведения верхней части на себя, контролируя, чтобы пластиковые фиксаторы не треснули. Если возникает сопротивление, локализуйте причину – чаще всего это неполностью отсоединенный разъем или трос.
Во время движения панели держите ее двумя руками, избегая рывков и излишнего давления на хрупкие элементы и пластиковые вставки. Обеспечьте достаточный зазор вокруг панели, чтобы не повредить торпеду и обшивку.
Если панель тяжелая или крупная, полезно иметь помощника, который будет контролировать пространство со стороны водительского или пассажирского сиденья. Это снижает риск повреждений и облегчит маневрирование.
После того как панель выведена из креплений, аккуратно поверните ее в сторону переднего пассажира, чтобы освободить пространство для окончательного извлечения через дверной проем. Не проталкивайте панель силой – лучше скорректировать угол наклона.
Для перемещения панели через дверной проем можно использовать мягкую тряпку или защитную пленку, чтобы предотвратить царапины и сколы лакокрасочного покрытия. Особое внимание уделяйте острым углам и выступающим элементам.
После вынесения панели осмотрите все места креплений и проводку на предмет повреждений. В случае необходимости замените поврежденные клипсы или исправьте нарушенные соединения перед повторной установкой.
Проверка уцелевших креплений и подготовка к обратной сборке
После демонтажа панели осмотрите все точки крепления на наличие трещин, деформаций и изломов. Особое внимание уделите пластиковым клипсам и металлическим шпилькам – поврежденные элементы подлежат обязательной замене. Проверьте резьбу в местах крепления винтов, при необходимости восстановите её с помощью метчиков или установите ремонтные вставки.
Для обратной сборки подготовьте комплект новых крепежных элементов: винтов, гаек и клипс, соответствующих модели Mazda 626 GE. Используйте оригинальные запчасти или качественные аналоги, чтобы избежать люфтов и обеспечить надежную фиксацию.
Очистите поверхности креплений от грязи, пыли и остатков старого герметика. Нанесите легкий слой силиконовой смазки на резиновые уплотнители, чтобы продлить их срок службы и облегчить монтаж. Проверьте целостность электропроводки и разъемов, убедитесь в отсутствии повреждений и коррозии.
При обратной установке панели придерживайтесь последовательности креплений, рекомендованной заводом-изготовителем, чтобы избежать перекосов и дополнительных напряжений в конструктивных элементах. Каждый винт затягивайте с контролируемым усилием, не допуская перетяжки.
Вопрос-ответ:
Какие инструменты нужны для безопасного снятия приборной панели Mazda 626 GE?
Для снятия панели потребуется набор отверток (крестовая и плоская), головки с трещоткой (обычно на 10 мм), пластиковые лопатки для демонтажа декоративных накладок и, желательно, набор ключей для откручивания креплений. Также полезно иметь контейнер для мелких деталей и маркер для пометок на разъемах электропроводки. Рекомендуется подготовить тряпки или мягкую поверхность, чтобы положить панель после снятия, избегая царапин.
Как отключить электропроводку приборной панели, чтобы избежать повреждений?
Перед отключением проводки необходимо снять клемму «минус» с аккумулятора, чтобы исключить короткое замыкание. Далее аккуратно отсоединяются все штекерные разъемы, фиксируемые защелками. Для удобства и правильной сборки можно пометить каждый разъем маркером или сделать фотографии. Не рекомендуется тянуть за провода — следует надавливать на фиксирующие язычки, чтобы разъемы отделялись легко и без повреждений.
Какие особенности конструкции Mazda 626 GE требуют внимания при снятии панели?
Приборная панель в Mazda 626 GE крепится по периметру болтами и защелками, некоторые из которых спрятаны за декоративными элементами и воздуховодами. Особое внимание стоит уделить тросам управления печкой и воздуховодами — их необходимо отсоединять аккуратно, чтобы не повредить пластиковые крепления. Кроме того, некоторые разъемы электропроводки находятся в труднодоступных местах, что требует аккуратного подхода и правильного инструмента для доступа.
Можно ли снять приборную панель самостоятельно без риска повредить элементы салона?
Выполнить демонтаж приборной панели самостоятельно возможно при тщательном соблюдении технологии и использовании подходящих инструментов. Важно не применять чрезмерную силу при отсоединении креплений и разъемов, избегать рывков и проследить, чтобы все элементы, включая тросы и провода, были предварительно отключены. Подготовка рабочего места с хорошим освещением и наличие инструкции или схемы упрощают процесс и снижают риск повреждений.
Как правильно подготовить приборную панель к обратной сборке после снятия?
Перед установкой панели следует проверить все крепления на предмет целостности и отсутствия деформаций. Разъемы и штекеры нужно очистить от пыли и окисления, а при необходимости — обработать контактные группы специальными составами. Также рекомендуется проверить тросы управления, чтобы они не заедали и были установлены в правильное положение. Во время монтажа важно выравнивать панель аккуратно, не допуская перекосов, и фиксировать все болты поочередно, чтобы обеспечить равномерное прилегание.
Какие инструменты понадобятся для снятия приборной панели Mazda 626 GE, чтобы избежать повреждений?
Для корректного демонтажа панели необходимы крестовая и плоская отвертки разного размера, торцевой ключ на 10 мм, набор головок с удлинителями, а также специальные пластиковые съемники для аккуратного снятия декоративных накладок. Важно иметь чистую тряпку или мягкую подкладку, чтобы временно положить снятую панель и не поцарапать поверхность. Использование только подходящих инструментов помогает избежать деформации креплений и повреждения элементов электропроводки.
Какие этапы нужно соблюдать при отключении электропроводки приборной панели Mazda 626 GE, чтобы сохранить целостность разъемов?
Перед началом работ необходимо полностью отключить аккумулятор, чтобы исключить короткое замыкание. Далее аккуратно отсоединяют все разъемы, фиксирующие проводку к панели: для этого нужно нажимать на защелки, не тянуть за провода. Рекомендуется фиксировать каждый отсоединенный разъем отдельно или маркировать их, чтобы при сборке не перепутать подключения. Важно избегать резких движений и излишнего усилия, чтобы не повредить пластиковые фиксаторы и контактные группы.
