Трехфазный асинхронный двигатель представляет собой один из самых распространенных типов электродвигателей, используемых в промышленности и быту. Его основным преимуществом является простота конструкции, высокая надежность и низкая стоимость обслуживания. В основе его работы лежит принцип взаимодействия магнитного поля, создаваемого током в обмотках статора, с токами, индуцированными в роторе.
Асинхронные двигатели имеют два основных компонента: статор и ротор. Статор включает в себя обмотки, которые подключаются к трехфазной сети переменного тока. Эти обмотки генерируют вращающееся магнитное поле, которое воздействует на ротор. В свою очередь, в роторе возникают токи, создающие собственное магнитное поле, которое взаимодействует с магнитным полем статора, заставляя ротор вращаться. Такой двигатель называется «асинхронным», поскольку его скорость вращения всегда будет немного ниже скорости вращающегося магнитного поля статора.
Важным элементом является система короткозамкнутого ротора, которая исключает необходимость внешнего питания для его обмоток. Это упрощает конструкцию и снижает стоимость производства и эксплуатации. Однако, из-за «проскальзывания» ротора, эффективность таких двигателей несколько ниже, чем у синхронных аналогов.
Для увеличения КПД и уменьшения нагрева, важную роль играет правильный выбор материалов для обмоток, конструкция вентиляции и системы охлаждения. Для специфических применений, например, при высоких нагрузках или длительных эксплуатационных периодах, могут использоваться двигатели с улучшенными характеристиками, например, с охлаждением через корпус или использование специальных изоляционных материалов.
Принцип работы трехфазного асинхронного двигателя

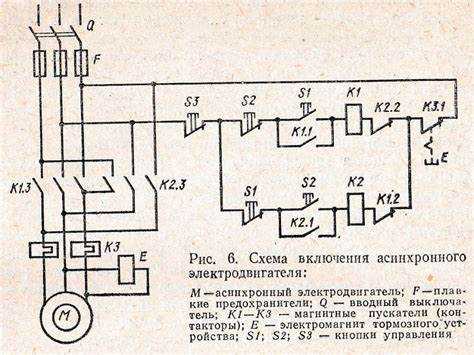

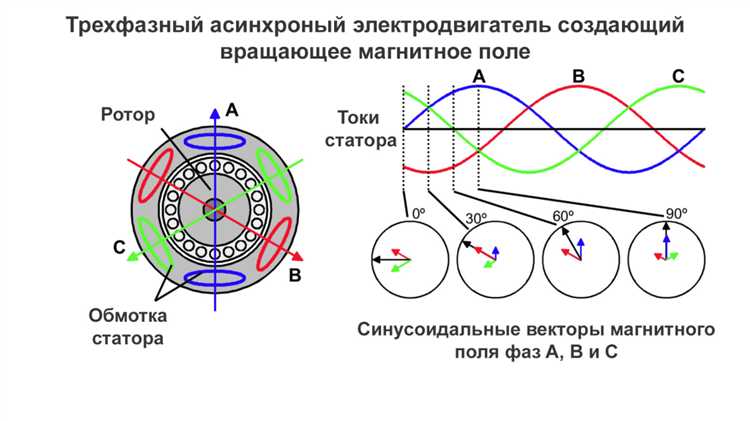

Трехфазный асинхронный двигатель работает на основе электромагнитной индукции, где взаимодействуют два магнитных поля: одно создается статором, другое – ротором. Основная особенность – ротор не вращается синхронно с полем статора, что и дает название двигателю «асинхронный».
Принцип работы можно разделить на несколько ключевых этапов:
- Создание вращающегося магнитного поля: Когда на статор подается трехфазное напряжение, оно создает вращающееся магнитное поле с постоянной частотой. Это поле перемещается со скоростью, называемой «синхронной скоростью».
- Индукция тока в роторе: Вращающееся магнитное поле статора проникает в ротор, индуцируя в нем токи. Так как ротор не вращается с той же скоростью, что и магнитное поле, возникает разница между скоростью поля и реальной скоростью ротора, что вызывает индукцию тока в проводах ротора.
- Возникновение силы Лоренца: Индуцированный ток в роторе взаимодействует с магнитным полем статора, создавая силу Лоренца, которая начинает вращать ротор.
- Скольжение: Разница между синхронной и реальной скоростью ротора называется «скольжением». Именно скольжение дает возможность току ротора возникать и поддерживать вращение.
- Рабочая скорость: Ротор вращается с определенной скоростью, которая всегда меньше синхронной, что обеспечивает эффективность работы двигателя. Чем больше скольжение, тем выше момент на валу, но и тем больше потерь.
Трехфазный асинхронный двигатель стабилен в работе, надежен и относительно прост в конструкции. Это делает его одним из самых распространенных типов двигателей в промышленности.
Строение статора и его роль в работе двигателя

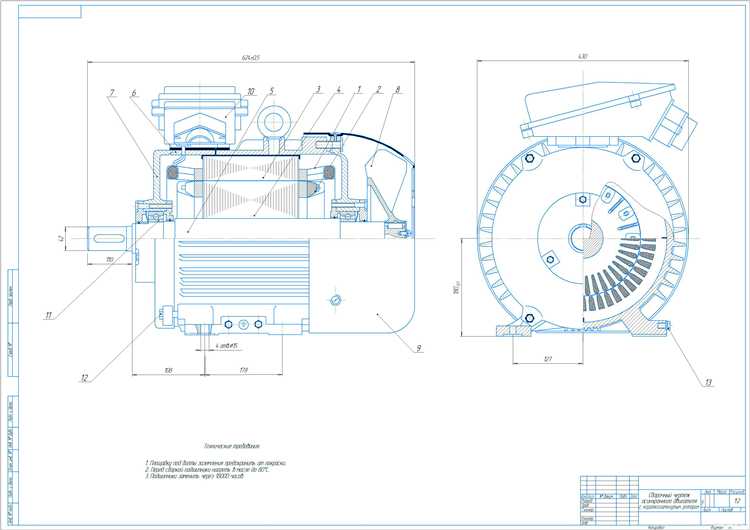

Ставр асинхронного двигателя состоит из железного сердечника, который включает в себя стальные пластины, называемые ламелями. Эти пластины имеют тонкую изоляцию между собой для минимизации потерь на вихревые токи. С сердечником связано количество обмоток, выполненных из медных или алюминиевых проводников, которые помещаются в пазах статора.
Каждая фаза статора подключена к отдельной обмотке, образующей трехфазную систему. Обмотки расположены на определенном угле друг от друга для создания вращающегося магнитного поля, необходимого для работы двигателя. Это магнитное поле индуцирует токи в роторе, которые взаимодействуют с полем статора, обеспечивая вращение.
Основной задачей статора является создание магнитного потока, который и приводит в движение ротор. Эффективность работы статора зависит от правильного выбора материала сердечника, точности изготовления обмоток и надежности изоляции. При недостаточной изоляции или повреждении проводников возникает перегрев и сниженная эффективность работы двигателя.
Роль статора в процессе работы асинхронного двигателя заключается в генерации вращающегося магнитного поля, которое воздействует на ротор, создавая в нем токи. Эти токи, в свою очередь, взаимодействуют с магнитным полем статора, создавая механическое движение. Важным аспектом является частота вращения магнитного поля, которая напрямую зависит от частоты тока в сети и числа полюсов статора.
Кроме того, на характеристики работы двигателя существенно влияет способ подключения обмоток статора, например, «звезда» или «треугольник». Эти схемы влияют на напряжение, ток и мощность, подаваемые на двигатель, и таким образом могут изменить его характеристики в зависимости от нужд конкретной установки.
Важно учитывать, что статора и его параметры – это не просто часть конструкции, а основа для эффективного преобразования электрической энергии в механическую. Процесс проектирования статора должен учитывать все особенности работы асинхронного двигателя для достижения оптимальной производительности и долговечности.
Особенности конструкции ротора короткозамкнутого типа

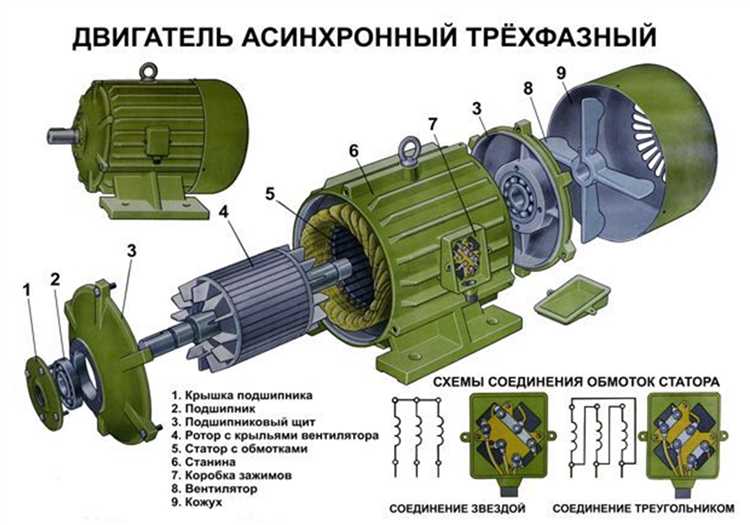

Ротор короткозамкнутого типа представляет собой ключевой элемент асинхронного двигателя, играющий важную роль в обеспечении его работы. В отличие от других типов роторов, данный ротор не имеет проводящих обмоток, а его конструкция основана на кольцевых замкнутых стержнях, которые соединяются на концах кольцевыми проводниками.
Конструкция короткозамкнутого ротора включает стержни из алюминиевого или медного материала, которые формируют короткозамкнутую цепь, обеспечивая минимальные потери при прохождении тока. Эти стержни расположены по окружности железного сердечника и могут быть скреплены между собой с помощью кольцевых соединений, что способствует образованию закрытого кольца для протекания тока.
Особенности: один из главных аспектов конструктивных особенностей ротора короткозамкнутого типа – это простота и надежность. Короткозамкнутые стержни не требуют внешнего подключения к источникам питания, так как ток индуцируется непосредственно в них за счет вращающегося магнитного поля статора. Эта особенность делает ротор более устойчивым к механическим повреждениям и повышает его долговечность.
Для повышения эффективности работы и снижения сопротивления, материалы для стержней ротора часто покрываются специальными слоями. Обычно используется алюминий, так как он обладает хорошими проводниковыми свойствами и легкостью, что снижает общий вес конструкции. Иногда применяют медь для более высоких требований к мощности.
Ротор короткозамкнутого типа чаще всего используется в двигателях с высокими требованиями к крутящему моменту, где необходима высокая надежность и минимальные расходы на обслуживание. Это решение позволяет значительно уменьшить стоимость эксплуатации двигателя, поскольку отсутствует необходимость в обслуживании обмоток ротора.
Ротор короткозамкнутого типа обеспечивает большую стартовую мощность и хороший момент при низких оборотах, что делает его предпочтительным выбором для многих типов промышленных асинхронных двигателей. Конструкция такого ротора не только упрощает саму модель, но и значительно сокращает затраты на материалы и энергию.
Как определяется направление вращения трехфазного двигателя
Направление вращения трехфазного асинхронного двигателя определяется фазовой последовательностью подаваемых на его обмотки электрических токов. В зависимости от порядка подключения фаз к обмоткам статора, двигатель будет вращаться в одну из двух возможных сторон.
Изменение направления вращения происходит путем перестановки двух любых фаз. Например, если в трехфазной сети фазы A, B и C соединены в определенном порядке (A-B-C), то мотор будет вращаться в одном направлении. При смене местами фаз, например, A и B, последовательность изменится на B-A-C, что приведет к изменению направления вращения.
Практическое применение этой особенности используется при монтаже и обслуживании двигателей. Важно соблюдать правильность подключения фаз в соответствии с требуемым направлением вращения для предотвращения повреждения оборудования или нарушения работы производственных процессов.
Проверка направления вращения может быть выполнена с помощью простых методов. Один из них – наблюдение за вращением ротора двигателя в момент его запуска. В некоторых случаях используется индикатор, например, с помощью сигнальных меток на корпусе, чтобы определить правильность вращения.

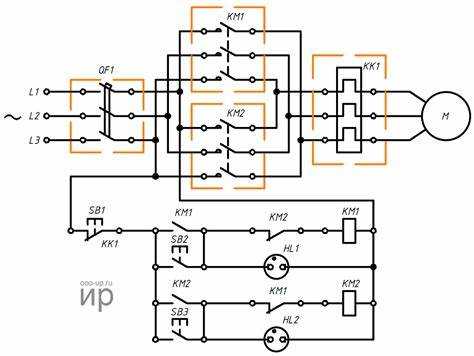

Существует также возможность изменения направления вращения двигателя при помощи пускорегулирующей аппаратуры, которая позволяет управлять фазами и менять их порядок без физического вмешательства в подключение проводов.
Влияние типа обмотки на характеристики асинхронного двигателя
Тип обмотки в асинхронном двигателе существенно влияет на его рабочие характеристики, такие как пусковой момент, эффективность и тепловыделение. В зависимости от конструкции обмотки, можно достигать различных значений крутящего момента и мощности при различных режимах работы.
Обмотка с равномерным распределением характеризуется тем, что проводники в каждой фазе расположены равномерно по кругу, что способствует улучшению баланса магнитного поля и снижению вибраций. Такой тип обмотки чаще используется в двигателях средней мощности и оказывает минимальное влияние на гармонические составляющие тока. Он имеет высокую эффективность при нормальных рабочих условиях, но может проявлять большие потери на старте, из-за чего пусковой момент несколько снижается.
Обмотка с неравномерным распределением применима для двигателей с высокой мощностью. Она позволяет уменьшить пусковые токи, обеспечивая хороший пусковой момент. Однако такой тип обмотки приводит к повышению уровня гармоник в сети, что может снижать общую эффективность устройства при длительных эксплуатационных нагрузках. Для достижения оптимальных характеристик такие обмотки используют в специфических случаях, например, в двигателях, работающих на низких оборотах с высокими пусковыми нагрузками.
Шаг обмотки влияет на взаимное расположение витков. Малый шаг способствует увеличению плотности магнитного потока, что повышает эффективность работы двигателя на определённых частотах. В то же время, слишком малый шаг может привести к перегреву и повышенному износу изоляции проводов. Больший шаг, наоборот, снижает магнитную проницаемость, что уменьшает потери мощности и улучшает эксплуатационные характеристики при высоких оборотах.
Особенности укладки проводников напрямую связаны с тепловыми характеристиками двигателя. Слишком плотная укладка может привести к перегреву из-за слабой циркуляции воздуха, что повышает риск выхода двигателя из строя. При этом укладка с большими зазорами улучшает теплоотвод, но может уменьшить плотность магнитного поля и, как следствие, привести к падению КПД.
Рекомендации для выбора типа обмотки заключаются в следующем: для двигателей, работающих на высоких оборотах и с минимальными пусковыми нагрузками, рекомендуется использовать обмотку с равномерным распределением, так как она обеспечивает хорошую эффективность и стабильность работы. Для двигателей с высокими пусковыми моментами и большими эксплуатационными нагрузками лучше использовать обмотки с неравномерным распределением или с оптимизированным шагом, что позволяет достичь лучшего пуска и повышения мощности.
Обслуживание и диагностика трехфазного асинхронного двигателя
Обслуживание трехфазного асинхронного двигателя включает в себя регулярную проверку его основных компонентов: статора, ротора, подшипников и системы охлаждения. Это необходимо для предотвращения возможных поломок и повышения долговечности устройства.
Периодическая проверка состояния обмоток статора и ротора позволяет избежать коротких замыканий и повреждений изоляции, что может привести к выходу из строя двигателя. Важно следить за состоянием контактов и заземлением, чтобы избежать электропробоя.
Система охлаждения двигателя должна регулярно очищаться от пыли и загрязнений. Накопление грязи в области вентиляции снижает эффективность охлаждения, что может привести к перегреву. Важно также следить за состоянием вентилятора и воздушных потоков.
Диагностика работы подшипников проводится с использованием вибрационных датчиков и термометров. Повышенная температура и вибрации могут свидетельствовать о нарушении работы подшипников, что требует их замены. При выявлении таких симптомов необходимо провести проверку уровня смазки и при необходимости его обновить.
Проверка изоляции обмоток статора и ротора на электрическое сопротивление помогает предотвратить пробои и короткие замыкания. Измерение сопротивления выполняется с помощью мегомметра, результаты должны соответствовать нормам, указанным в технической документации.
Для диагностики работы двигателя важно измерить его рабочие параметры, такие как токи и напряжение на входе, а также уровень вибраций и температуры. Отклонения от номинальных значений могут свидетельствовать о наличии неисправности в двигателе или его системах.
Кроме того, важно осуществлять плановую проверку защиты двигателя от перегрузок, таких как термическая защита и защита от коротких замыканий, чтобы предотвратить повреждения и продлить срок службы устройства.
Вопрос-ответ:
Что представляет собой трехфазный асинхронный двигатель и как он работает?
Трехфазный асинхронный двигатель — это тип электрического двигателя, который использует трехфазное переменное напряжение для создания вращающего момента. Его работа основана на взаимодействии магнитных полей, создаваемых токами в обмотках статора и ротора. Когда трехфазный ток подается в статор, возникает вращающееся магнитное поле, которое индуцирует ток в роторе, заставляя его вращаться. Этот процесс называется асинхронным, потому что скорость вращения ротора всегда немного ниже скорости магнитного поля.
Как влияет конструкция статора на эффективность работы асинхронного двигателя?
Конструкция статора оказывает прямое влияние на эффективность работы асинхронного двигателя. Чем качественнее выполнены обмотки статора и чем меньше потери на его сердечнике, тем выше эффективность. При этом важную роль играет и конструкция охлаждения статора, поскольку перегрев может значительно снижать рабочие характеристики двигателя. Статор должен быть тщательно изолирован, чтобы минимизировать электрические потери и продлить срок службы устройства.
Какие проблемы могут возникать при эксплуатации трехфазных асинхронных двигателей?
Основные проблемы при эксплуатации трехфазных асинхронных двигателей связаны с перегревом, износом подшипников и повреждениями обмоток. Перегрев часто возникает из-за неправильного подключения, недостаточного охлаждения или работы двигателя в условиях повышенной нагрузки. Повреждения обмоток могут происходить из-за коротких замыканий, а износ подшипников — из-за недостаточного смазки. Регулярное техническое обслуживание и диагностика помогают избежать большинства этих проблем и продлить срок службы двигателя.
Что такое ротор короткозамкнутого типа, и как он влияет на работу двигателя?
Ротор короткозамкнутого типа представляет собой конструкцию, в которой проводящие элементы ротора замкнуты, что позволяет индуцировать в нем ток без использования внешних контактов. Такая конструкция упрощает двигатель и снижает стоимость его производства. Рабочий момент в таком роторе создается за счет взаимодействия магнитного поля статора с индуцированными токами в короткозамкнутых проводах ротора. Это делает его более надежным, но при этом менее эффективным по сравнению с более сложными конструкциями, например, с фазными роторами.
Как правильно определить направление вращения трехфазного асинхронного двигателя?
Направление вращения трехфазного асинхронного двигателя можно определить, проверив порядок подключения фаз. Если фазы подключены правильно, то ротор будет вращаться в определенную сторону. В случае необходимости изменить направление вращения, достаточно поменять местами любые две фазы на входе в двигатель. При этом важно, чтобы подключение было выполнено точно, так как неправильное подключение может привести к неправильной работе двигателя или даже его повреждению.
Какие основные компоненты составляют трехфазный асинхронный двигатель и как они взаимодействуют?
Трехфазный асинхронный двигатель состоит из двух основных частей: статора и ротора. Статор генерирует вращающееся магнитное поле, которое создается тремя фазами электрического тока, подаваемыми на его обмотки. Это поле индукционно воздействует на ротор, создавая в нем ток, который, в свою очередь, генерирует магнитное поле. Взаимодействие этих двух полей приводит к вращению ротора. Этот процесс основывается на принципе электромагнитной индукции, и благодаря этому, ротор начинает вращаться, следуя за магнитным полем статора. При этом скорость вращения ротора немного отстает от скорости магнитного поля, что и дает «асинхронность» работы двигателя.
Как влияет конструкция ротора короткозамкнутого типа на работу трехфазного асинхронного двигателя?
Ротор короткозамкнутого типа, также известный как «баровый» ротор, состоит из медных или алюминиевых полос, замкнутых в замкнутую цепь. Эти полосы расположены в металлическом корпусе, который соединяется с валом. При подаче трехфазного тока на статор, в роторе создается вихревое магнитное поле, что приводит к его вращению. Главное преимущество такого типа ротора — простота конструкции и высокая надежность, так как нет необходимости в скользящих контактах, как у других типов роторов. Однако, ротор короткозамкнутого типа имеет ограниченную возможность регулирования скорости, так как его скорость зависит от частоты питающего тока, и это ограничивает гибкость применения в некоторых случаях.
