Зеркало с камерой заднего вида как работает

Зеркало с камерой заднего вида объединяет традиционное отражающее стекло и цифровую систему визуализации, что обеспечивает расширенный обзор зоны за автомобилем. Встроенная камера фиксирует видеоизображение, которое в реальном времени транслируется на экран, интегрированный в зеркало. Такой подход снижает слепые зоны и повышает безопасность при маневрировании.

Камера обычно устанавливается в области заднего бампера или на крышке багажника, оснащена широкоугольным объективом с углом обзора от 120 до 180 градусов. Сигнал с неё передается через видеокабель или по беспроводной сети на экран в зеркале. В современных системах используется высококачественная CMOS-матрица, обеспечивающая четкое изображение даже при низкой освещённости благодаря технологии ночного видения или инфракрасной подсветке.

Для корректной работы важно обеспечить стабильное питание камеры и минимизировать задержки передачи сигнала. Обычно питание осуществляется от бортовой сети автомобиля с использованием стабилизатора напряжения. Важным аспектом также является калибровка и программная обработка изображения, которая убирает искажения, улучшает контрастность и четкость, а в некоторых случаях добавляет динамические линии разметки для помощи при парковке.

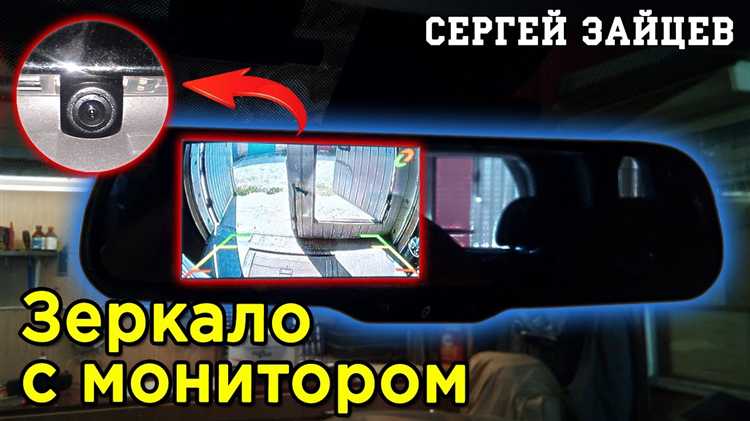

Как подключается камера заднего вида к зеркалу

Камера заднего вида обычно подключается к зеркалу через специализированный видеовход, интегрированный в корпус зеркала или в его электронику. Для передачи видеосигнала используется коаксиальный кабель с разъемом RCA или цифровой интерфейс, в зависимости от модели оборудования.

Питание камеры обеспечивается от задней части автомобиля, чаще всего через проводку фонаря заднего хода с напряжением 12 В. Это гарантирует автоматическое включение камеры при включении задней передачи.

Для прокладки кабеля от камеры до зеркала рекомендуется использовать штатные жгуты проводов или прокладывать его вдоль внутренних панелей кузова, избегая острых краев и мест с высокой температурой. Необходимо обеспечить надежное крепление кабеля, чтобы предотвратить повреждения и помехи сигнала.

В случае с цифровыми системами подключение может требовать интерфейсных адаптеров или блока управления, который конвертирует видеосигнал и синхронизирует его с дисплеем зеркала. В аналоговых вариантах достаточно напрямую соединить видеовыход камеры с видеовходом зеркала.

Для контроля качества соединения перед окончательной сборкой рекомендуется проверить видеосигнал на наличие помех и задержек. Использование экранированных кабелей и разъемов с надежной фиксацией снижает вероятность ухудшения изображения.

Какие типы камер используются в зеркалах заднего вида

В зеркалах заднего вида применяются несколько типов камер, различающихся по конструкции и характеристикам. Наиболее распространены CMOS-камеры, которые обеспечивают высокое качество изображения при низком энергопотреблении и компактных размерах. Такие камеры хорошо работают при дневном и ночном освещении благодаря встроенным инфракрасным подсветкам или высокой чувствительности сенсора.

CCD-камеры встречаются реже из-за большей стоимости и энергозатрат, но отличаются высокой светочувствительностью и четкостью изображения, что особенно важно для условий с плохой освещённостью. Их применяют в премиальных моделях зеркал с функцией автоматической коррекции изображения.

Еще один тип – камеры с широкоугольным объективом, позволяющие расширить обзор до 120-180 градусов, что значительно снижает мертвые зоны. Такие камеры часто комбинируются с цифровой обработкой изображения, чтобы уменьшить искажения по краям кадра.

В современных зеркалах с камерой заднего вида внедряются модели с технологией HDR (High Dynamic Range), обеспечивающей качественную детализацию как в ярких, так и в затемнённых участках кадра. Это повышает безопасность при парковке и движении задним ходом.

При выборе камеры для зеркала важны разрешение (минимум 720p для комфортного обзора), угол обзора, наличие автоматической компенсации освещенности и влагозащита по стандарту IP67 и выше. Камеры с металлическим корпусом устойчивы к механическим повреждениям и перепадам температур.

Механизм передачи и обработки видеосигнала в зеркале

Видеосигнал от камеры заднего вида передаётся к зеркалу посредством цифрового или аналогового интерфейса. Наиболее распространённые протоколы передачи – аналоговый видеосигнал стандарта PAL/NTSC и цифровой сигнал по интерфейсу LVDS или USB.

Основные этапы передачи и обработки видеосигнала включают:

1. Съёмка изображения камерой: Сенсор камеры фиксирует видеопоток с разрешением от 640×480 до 1280×720 пикселей, частотой от 25 до 30 кадров в секунду.
2. Передача сигнала: Аналоговый видеосигнал передаётся по экранированному коаксиальному кабелю для минимизации помех. При цифровой передаче сигнал кодируется в формате YUV или RGB и передаётся по дифференциальной линии, что снижает уровень искажений.
3. Приём сигнала в зеркале: В зеркале установлен видеопроцессор, который принимает сигнал, осуществляет декодирование и преобразование формата для дальнейшего отображения.
4. Обработка изображения: Применяется коррекция цвета, шумоподавление и масштабирование изображения под размер дисплея в зеркале (обычно 4–7 дюймов по диагонали). В некоторых моделях реализованы функции автокоррекции яркости в зависимости от освещённости.

Рекомендуется использовать качественные экранированные кабели длиной не более 5 метров для сохранения стабильности сигнала. Для цифровых систем важна правильная настройка видеопроцессора и совместимость протоколов камеры и зеркала.

• Использование цифрового сигнала снижает влияние электромагнитных помех и повышает качество изображения.
• Оптимальная частота кадров – 25–30 fps, обеспечивающая плавное отображение движущихся объектов.
• Видеопроцессор должен обеспечивать минимальную задержку сигнала (менее 100 мс) для своевременной реакции водителя.

Таким образом, точная синхронизация камеры и видеопроцессора, а также качественное кабельное соединение – ключевые факторы для корректной работы зеркала с камерой заднего вида.

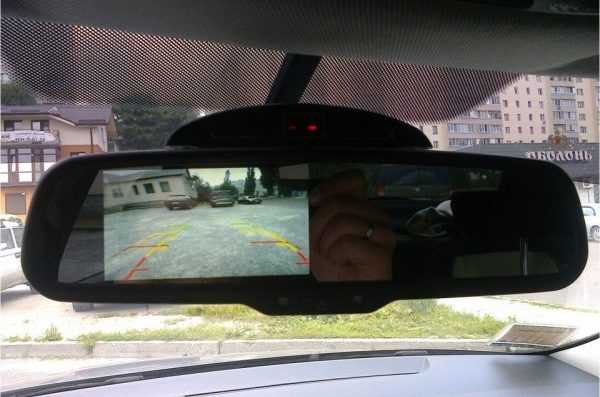

Настройка изображения и режимы работы зеркала с камерой

Для оптимального отображения видеопотока в зеркале заднего вида предусмотрены базовые настройки, влияющие на яркость, контрастность и цветопередачу. Обычно управление параметрами происходит через меню устройства, доступное с помощью кнопок на корпусе или сенсорного экрана.

Регулировка яркости позволяет компенсировать внешнее освещение, минимизируя блики и улучшая видимость в сумерках или ночью. Контрастность настраивается для четкости границ объектов на изображении, что важно при парковке и маневрировании в ограниченном пространстве.

Отдельно часто предусмотрена коррекция цветового баланса, позволяющая адаптировать изображение под реальные условия освещения. При неправильной цветопередаче можно заметить искажение цвета асфальта или растительности, что затрудняет оценку ситуации сзади.

Режимы работы зеркала с камерой включают несколько основных вариантов:

Режим постоянного отображения. Позволяет держать картинку с камеры на экране постоянно, что полезно при движении в сложных условиях, например, при буксировке или движении задним ходом на длительном участке.

Разделенный экран. В некоторых моделях возможно разделение экрана, когда часть зеркала отображает видео с камеры, а остальная часть сохраняет традиционное зеркальное отражение. Такой режим улучшает обзор и сохраняет привычную ориентацию водителя.

Для точной настройки угла обзора и удаления искажений камеры часто используются программные инструменты коррекции перспективы и функций зеркального отражения изображения.

При выборе режимов важно учитывать специфику использования автомобиля и окружающие условия, чтобы обеспечить максимальную безопасность и удобство управления.

Влияние погодных условий на работу камеры в зеркале

Качество изображения с камеры заднего вида напрямую зависит от погодных условий, воздействующих на объектив и электронику устройства. Основные факторы, ухудшающие работу камеры:

• Дождь и влага: капли воды на объективе размывают картинку, снижают контрастность и могут вызвать искажения изображения. Влага внутри корпуса при отсутствии герметичности приводит к запотеванию и коротким замыканиям.
• Снег и лед: накопление снега или наледи перекрывает обзор камеры, полностью блокируя изображение. Ледяная корка на объективе ухудшает передачу света и фокусировку.
• Пыль и грязь: оседание частиц снижает прозрачность линзы и ухудшает четкость, особенно в сухую и ветреную погоду.
• Температурные перепады: резкие изменения температуры могут вызвать конденсацию внутри камеры, приводящую к запотеванию. Низкие температуры влияют на работу электроники и ускоряют износ материалов.

Для поддержания стабильной работы камеры в зеркале рекомендуется:

1. Регулярно очищать объектив мягкой безворсовой тканью, избегая царапин.
2. Использовать специальные средства для удаления наледи и снега, не повреждающие стекло камеры.
3. Проверять герметичность корпуса перед холодным сезоном, предотвращая попадание влаги внутрь.
4. В автомобилях с интенсивной эксплуатацией в сложных условиях применять зеркала с подогревом объектива камеры.

Современные камеры оснащаются защитными покрытиями от воды и пыли (стандарты IP67 и выше), что значительно уменьшает влияние внешних факторов, но не устраняет необходимость обслуживания. Отсутствие профилактики ведет к снижению качества изображения и возможным поломкам оборудования.

Техническое обслуживание и проверка работоспособности системы

Регулярная проверка камеры и зеркала заднего вида обеспечивает стабильную работу и предотвращает критические сбои. Рекомендуется проводить диагностику минимум раз в 3 месяца или после воздействия экстремальных погодных условий.

Основные этапы обслуживания включают очистку объектива камеры от загрязнений, проверку креплений и целостности проводки, а также тестирование изображения на экране зеркала.

Для очистки объектива используйте мягкую безворсовую ткань и специальные растворы для оптики, избегая абразивных средств. Наличие царапин или трещин требует замены камеры.

Проверка электропитания включает измерение напряжения на контактах камеры – оно должно соответствовать технической документации (обычно 12 В ± 0,5 В). Пониженное напряжение указывает на проблемы с проводкой или предохранителями.

Тестирование изображения проводится путем включения заднего хода и оценки четкости, яркости и отсутствия помех на экране зеркала. Если изображение искажено, возможна неисправность видеокабеля или модуля обработки сигнала.

Ниже приведены ключевые параметры для проверки и допустимые значения:

При обнаружении отклонений рекомендуется провести замену поврежденных элементов и провести повторную проверку. Важно использовать оригинальные комплектующие, чтобы сохранить функциональность и совместимость.

Вопрос-ответ:

Как зеркало с камерой заднего вида получает изображение и отображает его водителю?

В заднюю часть автомобиля устанавливается камера, которая снимает видео сзади машины. Сигнал с этой камеры по проводам или беспроводной связи передаётся на экран, встроенный в зеркало или на отдельный дисплей рядом с ним. В зеркале изображение заменяет или дополняет отражение, что позволяет водителю видеть пространство позади машины в реальном времени.

Какие преимущества у зеркала с камерой заднего вида по сравнению с обычным зеркалом?

Такое зеркало расширяет обзор, показывая зону, которая обычно закрыта стойками кузова или головой водителя. Камера помогает лучше ориентироваться при парковке и движении задним ходом, особенно в узких местах или при плохой видимости. Кроме того, изображение с камеры можно настроить по яркости и контрасту, что облегчает восприятие в разных условиях освещения.

Как влияет погодные условия на работу камеры в зеркале заднего вида?

Осадки, запотевание, грязь и снег могут ухудшить качество изображения, делая его менее чётким. Для предотвращения этого производители часто применяют защитные покрытия на объективе и устанавливают системы подогрева, чтобы снизить запотевание. Регулярная очистка камеры также помогает поддерживать ясное изображение в любых условиях.

Можно ли настроить угол обзора камеры, встроенной в зеркало заднего вида?

В большинстве моделей угол обзора фиксированный и рассчитан так, чтобы охватывать максимальную заднюю зону. Однако некоторые устройства позволяют настраивать угол с помощью программных средств или механических регулировок, чтобы лучше адаптировать изображение под конкретный автомобиль и предпочтения водителя.

Что делать, если изображение в зеркале с камерой заднего вида перестало отображаться или искажается?

В первую очередь следует проверить состояние проводки и соединений между камерой и зеркалом — они часто повреждаются или окисляются. Также стоит очистить объектив камеры от грязи и пыли. Если проблема не исчезает, возможно, неисправен сам модуль камеры или экран в зеркале, что требует диагностики у специалиста или замены компонента.

Как зеркало с камерой заднего вида отображает изображение на поверхность зеркала?

В зеркале заднего вида с камерой встроен дисплей или специальная прозрачная матрица, которая активируется при включении задней передачи. Камера, установленная снаружи автомобиля, передает видеосигнал на этот экран. Когда камера работает, изображение выводится прямо на поверхность зеркала, заменяя отражение, чтобы водитель мог видеть пространство позади автомобиля с большей детализацией и углом обзора.

Какие факторы влияют на качество изображения, передаваемого камерой в зеркало заднего вида?

Качество изображения зависит от нескольких параметров. Во-первых, разрешение самой камеры — чем выше, тем четче картинка. Во-вторых, освещение: при недостатке света изображение может становиться менее контрастным, поэтому камеры часто оснащаются инфракрасной подсветкой или функцией ночного видения. Также важна оптика объектива — наличие защиты от бликов и водоотталкивающего покрытия помогает сохранять четкость в дождь и грязь. Кроме того, качество передачи сигнала и обработки видео влияет на задержки и цветопередачу на экране зеркала.
