На автомобилях ГАЗ Волга, оснащённых двигателем Chrysler 2.4 DOHC, температурный датчик установлен в системе охлаждения мотора, и его точное местоположение зависит от года выпуска и модификации узлов. В большинстве случаев он размещён на термостатном корпусе, который расположен с правой стороны головки блока цилиндров, ближе к задней части двигателя, при взгляде со стороны водителя.
Датчик температуры охлаждающей жидкости подключён к электронному блоку управления (ЭБУ) и участвует в регулировке топливной смеси, работе вентилятора радиатора и активации аварийных режимов. Снятие и замена этого элемента возможны без демонтажа крупных узлов, однако для доступа потребуется снять патрубок или разъём, а в отдельных случаях – освободить жгут проводки.
Важно: при обслуживании системы охлаждения необходимо использовать только совместимые температурные датчики, рекомендованные для двигателя EDZ 2.4, так как параметры сопротивления разных моделей могут отличаться. Неверный датчик может привести к некорректной работе вентилятора и перегреву двигателя.
Перед началом работ следует отключить аккумуляторную батарею, дождаться полного остывания мотора и слить часть охлаждающей жидкости до уровня ниже точки установки датчика. Нарушение этой последовательности может привести к попаданию антифриза на разъёмы и элементам проводки, что грозит ошибками в системе управления двигателем.

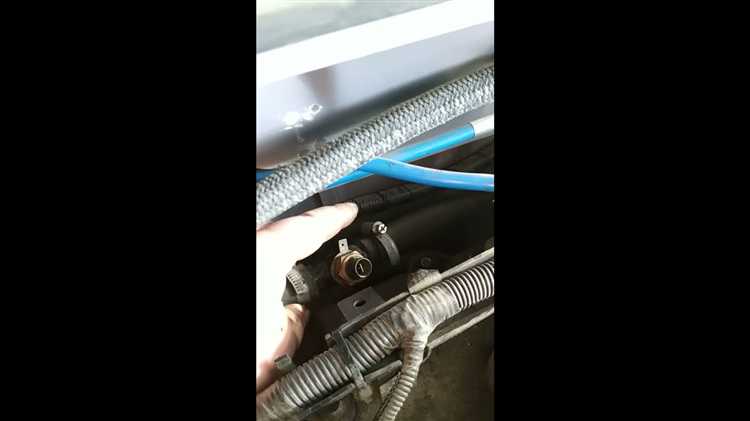

Где находится датчик температуры охлаждающей жидкости
На автомобилях Волга с установленным мотором Chrysler (серии 2.4L DOHC) датчик температуры охлаждающей жидкости (ECT – Engine Coolant Temperature Sensor) располагается на передней стороне головки блока цилиндров, ближе к термостату. Конкретное местоположение – вблизи выхода патрубка охлаждающей жидкости, ведущего к радиатору. Датчик ввинчен непосредственно в алюминиевый корпус головки и подключён к системе управления двигателем через двухконтактный разъём.
Для доступа к датчику необходимо снять верхний пластиковый кожух двигателя, после чего он становится визуально доступен с левой стороны от выпускного коллектора. Наиболее удобно добираться до него со стороны моторного отсека, между аккумулятором и двигателем. В некоторых случаях для удобства также демонтируют воздушный фильтр и гофру впуска.
Рабочее напряжение датчика варьируется в зависимости от температуры охлаждающей жидкости. При холодном двигателе сопротивление велико (до 10 кОм), по мере нагрева оно падает. Эти данные используются ЭБУ для корректировки подачи топлива, угла зажигания и включения вентилятора радиатора. При замене рекомендуется использовать оригинальные или проверенные аналоги с аналогичными характеристиками, чтобы избежать ошибок в работе двигателя и системы охлаждения.
Как добраться до датчика температуры без снятия узлов
На автомобилях Волга с двигателем Chrysler 2.4L (EDZ) датчик температуры охлаждающей жидкости расположен в задней части головки блока цилиндров, ближе к стенке моторного отсека. Доступ к нему возможен без демонтажа крупных узлов, но требует аккуратности и соблюдения последовательности действий.
- Откройте капот и отключите минусовую клемму аккумулятора.
- Снимите пластиковую крышку двигателя, если она установлена, чтобы освободить обзор на заднюю часть ГБЦ.
- С правой стороны двигателя (со стороны пассажира) найдите жгут проводки, идущий вдоль задней стенки. Он содержит разъём датчика температуры.
- Аккуратно отведите жгут в сторону, чтобы получить визуальный доступ к основанию датчика. При необходимости используйте фонарик.
- Датчик установлен в резьбовом отверстии, рядом с патрубком системы охлаждения. Он имеет компактную форму и подключён к одному разъёму.
Для облегчения доступа:
- Используйте трещотку с удлинителем и головкой на 19 мм для откручивания датчика.
- Работайте с водительской стороны моторного отсека, опираясь локтем на кузов – это даёт лучший угол подхода.
- При сложностях с откручиванием разъёма воспользуйтесь тонкой отвёрткой или съёмником для разъёмов.
Все действия выполняются при холодном двигателе, чтобы избежать ожогов и повреждения элементов системы охлаждения. Удаление воздуховодов, фильтра или бачка ГУР не требуется, если работать аккуратно и использовать удлинённый инструмент.
Типовой внешний вид и маркировка датчика
На Волге с мотором Chrysler используется датчик температуры охлаждающей жидкости, выполненный в компактном корпусе из латуни или латунированной стали с наружной резьбой. Резьба стандартно имеет размер 3/8″ NPT, что обеспечивает совместимость с заводским посадочным гнездом в корпусе термостата. Головка датчика шестигранная, предназначена под ключ на 19 мм. Уплотнение достигается за счёт конусной резьбы или установленного резинового кольца.
Электрическая часть представлена одно- или двухконтактным разъёмом. В большинстве случаев используется штекер круглого или овального сечения с пластиковым фиксатором. Цвет пластиковой части может варьироваться, но чаще всего встречаются чёрные или тёмно-синие корпуса.
Маркировка датчика обычно располагается на боковой поверхности корпуса либо на пластиковом разъёме. Наиболее распространённые оригинальные обозначения: 56027874, 5016460AA или Mopar. На аналогах нередко встречаются обозначения типа TS10075 (Delphi) или VEMO V20-72-0021.
Перед заменой важно сверить код детали с каталогом, так как внешне схожие датчики могут отличаться по рабочему диапазону сопротивления. Дополнительно стоит ориентироваться на сопротивление при 20°C – оно должно составлять примерно 2,5–3,0 кОм.
Отличия расположения датчика на 2.4 и 2.7 литровых двигателях
На двигателе объёмом 2.4 литра EDZ (рядная «четвёрка») датчик температуры охлаждающей жидкости установлен в верхней части термостатного корпуса, который находится со стороны водителя ближе к лобовому стеклу. Для доступа достаточно снять пластиковый воздушный патрубок и отодвинуть жгут проводки. Сам датчик ввинчен горизонтально, рядом с патрубком, и его разъём направлен в сторону моторного щита.
В двигателе 2.7 литра EER (V6) датчик размещён в задней части блока цилиндров, с левой стороны по ходу движения, ниже уровня впускного коллектора. Он установлен под углом и обращён вниз, что делает доступ к нему затруднённым. Для визуального осмотра требуется использовать фонарик и зеркало, а при замене желательно демонтировать дроссельный узел или правую часть впускного коллектора. Разъём спрятан между жгутами проводки и системой охлаждения, что требует осторожности при отсоединении.
Обе версии мотора используют датчик с одинаковым типом разъёма и аналогичными характеристиками, однако различия в архитектуре двигателей делают расположение и доступ к датчику принципиально разными. При заказе запчастей необходимо учитывать не только объём двигателя, но и реальное расположение посадочного гнезда, чтобы избежать несовместимости при установке.
Признаки неисправности и проверка разъема датчика
Разъем датчика температуры охлаждающей жидкости на Волге с двигателем Chrysler (2.4 или 2.7 литра) представляет собой пластиковую колодку с двумя или тремя контактами, подающими сигнал на ЭБУ. При нарушении контакта или повреждении проводки корректная работа двигателя нарушается.
Основные признаки неисправности разъема:
- Двигатель запускается с трудом или не запускается на горячую.
- На панели приборов стрелка указателя температуры остается на минимуме даже при прогретом двигателе.
- Вентилятор охлаждения включается при каждом запуске, независимо от температуры.
- Повышенный расход топлива и нестабильная работа двигателя на холостом ходу.
- Ошибки P0117, P0118 в памяти ЭБУ, связанные с цепью датчика температуры.
Для проверки разъема необходимо:
- Выключить зажигание и дождаться охлаждения двигателя.
- Снять разъем с датчика, осторожно нажав на фиксатор.
- Визуально осмотреть контакты: наличие окислов, коррозии, следов нагрева или деформации.
- Очистить контакты с помощью очистителя электрических соединений. При необходимости – заменить клеммы.
- Проверить наличие питания и сигнального напряжения мультиметром:
- На одном из контактов должно быть напряжение 5 В (питание от ЭБУ).
- Сопротивление между сигнальным и массой в отключенном состоянии должно соответствовать нормам (в зависимости от температуры).
- Плотно установить разъем обратно, зафиксировав его до щелчка.
Нарушение контакта в разъеме часто приводит к ложной диагностике самого датчика. Перед заменой рекомендуется убедиться в исправности соединения. Также стоит проверить целостность проводки до ЭБУ на предмет перегибов и обрывов.
Какие инструменты нужны для замены датчика температуры
Для замены датчика температуры на Волге с мотором Крайслер потребуется ключ на 19 мм с трещоткой или воротком, так как стандартный шестигранник датчика именно этого размера. Рекомендуется использовать удлинитель для трещотки длиной 150–200 мм, чтобы обеспечить доступ в труднодоступные места двигателя.
Понадобится набор рожковых или накидных ключей для отвинчивания сопутствующих крепежных элементов и разъема датчика. Лучше иметь ключи размером от 10 до 13 мм для работы с креплениями проводки и защитного кожуха.
Для отсоединения электрического разъема удобно использовать плоскую отвертку с тонким лезвием – она помогает аккуратно поддеть фиксатор, не повредив пластиковые детали.
Для контроля состояния резьбы и очистки посадочного места рекомендуется иметь металлическую щетку или ветошь с обезжиривателем. Это обеспечит надежный контакт нового датчика и предотвратит протечки.
Рекомендуется использовать моментный ключ с диапазоном от 10 до 40 Н·м для точного затягивания датчика по заводским параметрам и предотвращения повреждений корпуса.

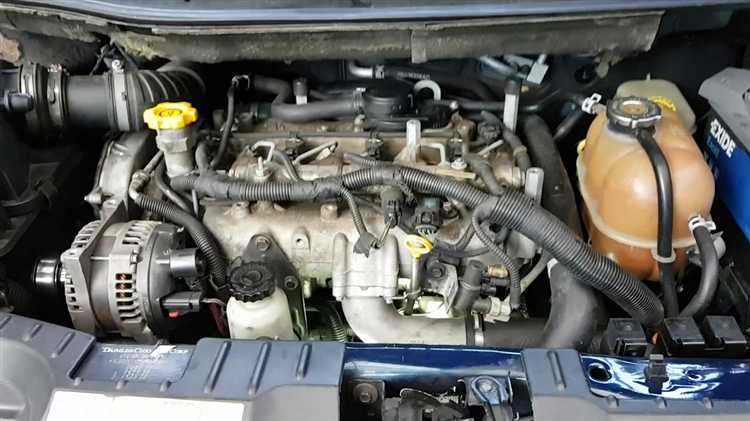

Ошибки при установке нового датчика и как их избежать
Частая ошибка – неправильный момент затяжки крепежа датчика температуры. Перетягивание ведёт к повреждению корпуса и резьбы, что вызывает утечки охлаждающей жидкости и неверные показания. Используйте динамометрический ключ с моментом, рекомендованным заводом (обычно 15–20 Н·м).
Еще одна ошибка – отсутствие очистки посадочного места перед установкой. Остатки старого герметика или грязь ухудшают контакт и герметичность, что провоцирует ошибки в работе датчика и подтекание. Необходимо тщательно очистить место установки от загрязнений и остатков герметика.
Неправильное подключение электрического разъёма вызывает обрыв сигнала или постоянное ложное срабатывание. Проверяйте полярность и состояние контактов, при необходимости используйте очиститель для электросоединений. Разъем должен входить плотно, без люфта.
Использование неподходящего датчика по типу или характеристикам приводит к несоответствующим сигналам и сбоям в системе управления двигателем. Подбирайте только оригинальные или сертифицированные аналоги, строго соответствующие модели двигателя 2.4 или 2.7 на Волге с мотором Крайслер.
Некорректное размещение датчика – например, установка в отверстие охлаждающей жидкости, не предназначенное для датчика – приводит к неточным показаниям температуры. Следуйте точному расположению, указанному в технической документации, обычно датчик установлен в корпусе термостата или в блоке цилиндров.
Наконец, не фиксируйте проводку слишком туго или с сильными изгибами, чтобы избежать повреждения изоляции и контактов при вибрации двигателя. Используйте пластиковые хомуты для аккуратной и безопасной фиксации проводов.
Вопрос-ответ:
Где именно находится датчик температуры охлаждающей жидкости на Волге с мотором Крайслер?
Датчик температуры расположен на корпусе термостата, который закреплён на головке блока цилиндров с правой стороны двигателя. Он установлен в резьбовом отверстии и контактирует напрямую с охлаждающей жидкостью, что позволяет точно измерять её температуру.
Какие признаки могут указывать на неправильное расположение или установку датчика температуры на данном двигателе?
Если датчик установлен не на своём месте или неправильно закреплён, то возможны такие симптомы, как нестабильные показания температуры на приборной панели, перегрев мотора или, наоборот, неправильное срабатывание вентилятора охлаждения. Также можно заметить утечку охлаждающей жидкости в районе крепления датчика.
Можно ли заменить датчик температуры на Волге с мотором Крайслер без снятия дополнительных узлов?
В большинстве случаев доступ к датчику возможен без демонтажа крупных элементов. Обычно достаточно снять защитный кожух или ослабить крепления патрубков, чтобы получить свободный доступ к датчику на корпусе термостата. Однако в некоторых случаях, например при ограниченном пространстве или коррозии, может потребоваться отсоединить некоторые компоненты.
Влияет ли место установки датчика температуры на точность его показаний и работу системы охлаждения?
Да, расположение датчика играет важную роль. Если датчик не контактирует напрямую с потоком охлаждающей жидкости или установлен в зоне с завышенной температурой, показания могут искажаться. Это приводит к неправильной работе системы управления двигателем и системы охлаждения, что негативно сказывается на работе мотора и его ресурсе.
