Адаптер ELM327 Mini – это компактное устройство на базе микроконтроллера, предназначенное для чтения диагностической информации через разъём OBD-II. Он работает по протоколам ISO 9141-2, ISO 14230-4 (KWP), ISO 15765-4 (CAN) и SAE J1850, что делает его совместимым с большинством автомобилей, выпущенных после 2001 года с бензиновыми двигателями и после 2004 года с дизельными.
Поддержка протоколов зависит от конкретной версии прошивки и чипа внутри адаптера. Самые надёжные устройства используют оригинальный микроконтроллер ELM Electronics, но на рынке преобладают клоны с чипами PIC18F25K80 или аналогами. При выборе адаптера стоит проверять наличие поддержки протокола CAN – он используется в подавляющем большинстве современных автомобилей.
Для подключения требуется смартфон, планшет или ноутбук с Bluetooth или Wi-Fi (в зависимости от модификации устройства), а также диагностическое приложение – Torque, OBD Auto Doctor, Car Scanner или OpenDiag для российских авто. На Android адаптер работает стабильно, на iOS требуется строго Wi-Fi-версия из-за ограничений системы.
Прежде чем начинать работу, важно убедиться в физической совместимости – наличие стандартного 16-контактного разъёма OBD-II под рулевой колонкой или вблизи центральной консоли. Некоторые автомобили VAG-группы, а также старые модели Renault, LADA или Mazda требуют адаптеров-переходников или используют нестандартную распиновку.
Корректная настройка параметров связи – выбор скорости порта (обычно 38400 или 9600 бод), активация конкретного протокола и проверка отклика адаптера через AT-команды – повышают стабильность соединения и точность считывания данных. Работа с ELM327 Mini требует внимания к мелочам, особенно при использовании в паре с нештатными приложениями или прошивками блока управления двигателем.
Какие автомобили поддерживаются адаптером ELM327 Mini
Адаптер ELM327 Mini совместим с автомобилями, оснащёнными диагностическим разъёмом OBD-II. Поддержка зависит не только от модели автомобиля, но и от года выпуска, типа используемого протокола и рынка, для которого предназначен автомобиль.
Устройства без проблем работают с большинством автомобилей, выпущенных после 2000 года в Европе и после 1996 года в США. Основное требование – наличие OBD-II разъёма и одного из поддерживаемых протоколов: ISO 9141-2, ISO 14230-4 (KWP), ISO 15765-4 (CAN), SAE J1850 VPW и PWM.
На практике адаптер стабильно работает с автомобилями марок Audi, BMW, Volkswagen, Ford, Opel, Toyota, Mazda, Hyundai, Kia, Honda, Renault, Peugeot, Citroen, Nissan, Chevrolet, а также с большинством моделей ВАЗ, УАЗ, ГАЗ (начиная с 2010-х годов с поддержкой CAN-шины).
У некоторых моделей, особенно японского и корейского производства, выпущенных до 2005 года, возможны ограничения – в таких случаях адаптер может не считывать ошибки или отображать неполные данные. Например, Toyota и Honda до 2004 года иногда используют проприетарные протоколы, не совместимые с ELM327.
Для автомобилей с дизельными двигателями важно уточнить, поддерживает ли конкретная модель полную реализацию OBD-II. Особенно это касается европейских дизелей до 2004–2005 годов, где доступ к данным может быть ограничен.
Перед покупкой адаптера рекомендуется проверить информацию по конкретной модели авто на форумах, в базе совместимости приложения (например, Torque, Car Scanner) или протестировать устройство на аналогичном автомобиле.

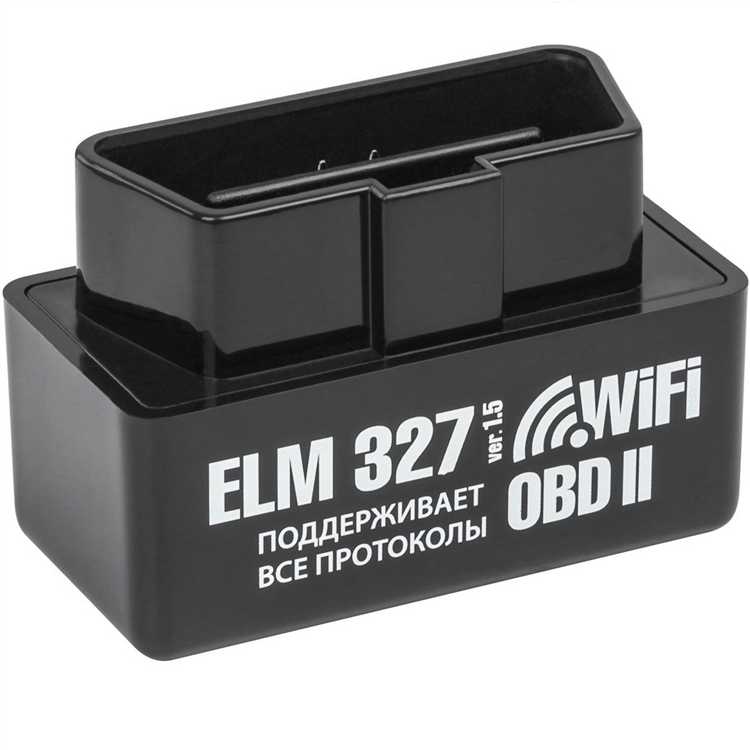

Различия между версиями ELM327 Mini и полными адаптерами
ELM327 Mini и полноразмерные версии адаптеров различаются не только габаритами, но и функциональностью, стабильностью соединения и совместимостью с протоколами диагностики. Эти отличия критичны при выборе устройства для конкретных задач диагностики автомобиля.
- Физический размер и охлаждение: Mini-версия компактна, но за счёт этого лишена полноценной системы охлаждения. При длительной работе корпус может перегреваться, что приводит к сбоям в соединении с ЭБУ.
- Поддержка протоколов: Некоторые ELM327 Mini (особенно низкокачественные клоны) не поддерживают ряд протоколов, включая ISO 9141-2 и CAN 29bit. Полноразмерные адаптеры чаще обеспечивают полную совместимость с OBD-II, включая работу с редкими протоколами, используемыми на азиатских и европейских авто.
- Качество сборки и чипа: У Mini-версий часто используются устаревшие или урезанные микросхемы, не соответствующие оригинальному чипу ELM Electronics. В результате возможны ошибки при передаче данных и невозможность подключения к некоторым модулям автомобиля.
- Совместимость с ПО: Полные адаптеры более стабильно работают с профессиональными программами – такими как Forscan, ScanMaster, TOAD. Mini-адаптеры могут терять соединение или выдавать ошибочные данные при использовании продвинутых функций (например, кодирование или тест активаторов).
- Интерфейсы связи: У полноразмерных моделей встречается больше вариантов подключения – USB, Bluetooth, Wi-Fi, с выбором версии чипа под конкретную задачу. Mini-адаптеры в большинстве случаев ограничены Bluetooth-версией 2.0, несовместимой с iOS.
При выборе между ELM327 Mini и полноценным адаптером стоит учитывать тип автомобиля, цель диагностики и требуемую стабильность работы. Для быстрой проверки ошибок Mini может подойти, но для углублённой работы предпочтительнее использовать адаптер с оригинальным чипом и проверенной аппаратной частью.
Как определить, подходит ли адаптер для конкретного авто
Совместимость ELM327 Mini зависит от протокола, поддерживаемого блоком управления автомобиля. Адаптер работает только с машинами, поддерживающими один из OBD-II протоколов. Чтобы понять, подходит ли устройство, необходимо выполнить несколько шагов.
- Проверьте год выпуска автомобиля: все бензиновые автомобили, произведённые для рынка США с 1996 года, обязаны поддерживать OBD-II. В Европе стандарт обязателен с 2001 года для бензиновых и с 2004 – для дизельных.
- Уточните наличие диагностического разъёма OBD-II: он обычно располагается под рулевой колонкой, ближе к педалям. Разъём имеет 16 контактов и характерную трапециевидную форму.
- Определите поддерживаемый протокол: у большинства автомобилей протокол указан на наклейке под капотом рядом с VIN-кодом. Распространённые протоколы:
- ISO 9141-2 и ISO 14230-4 (часто встречаются на японских и европейских авто до 2008 года);
- SAE J1850 PWM/VPW (применяются на Ford и GM для американского рынка);
- ISO 15765-4 CAN (используется на большинстве автомобилей с 2008 года).
- Сравните информацию с поддержкой адаптера: большинство ELM327 Mini поддерживают все вышеуказанные протоколы. Однако китайские клоны могут не распознавать J1850 или работать нестабильно с CAN.
- Проверьте техническую документацию: в мануале или на сайте производителя автомобиля иногда указывается поддержка OBD-II. Также можно использовать сайты вроде obd-codes.com или fora, где владельцы делятся опытом подключения адаптеров.
- Протестируйте адаптер с бесплатным приложением: установите Torque, Car Scanner или аналогичное ПО на смартфон, подключитесь к адаптеру и выполните автоматическое определение протокола. Если связь установлена, адаптер совместим.
Если соединение невозможно, убедитесь, что адаптер исправен, питание на разъёме есть (проверка 4 и 16 пинов), а автомобиль действительно поддерживает нужный протокол. Отсутствие связи – частый признак несовместимости либо аппаратного дефекта адаптера.

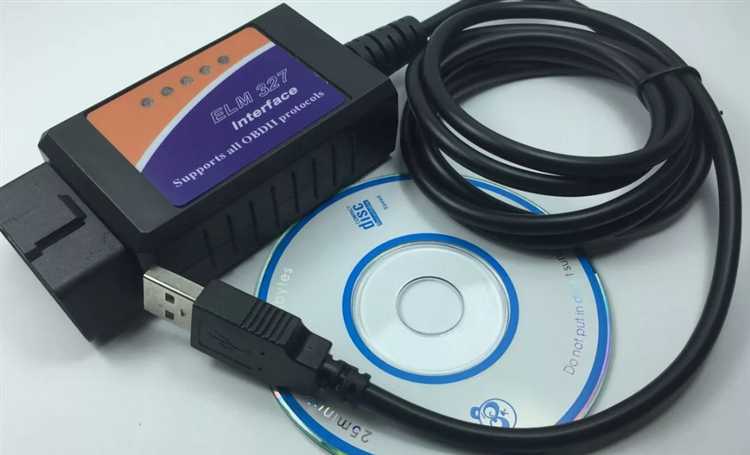

Подключение ELM327 Mini к Android, iOS и Windows
Для подключения адаптера ELM327 Mini к устройствам под управлением Android, iOS или Windows необходимо учитывать тип интерфейса самого адаптера: Bluetooth Classic, Bluetooth Low Energy (BLE) или Wi-Fi. Неправильный выбор интерфейса приведет к невозможности соединения, особенно на устройствах Apple.
Android: большинство адаптеров с классическим Bluetooth полностью совместимы с Android. Перед подключением убедитесь, что Bluetooth активен. Затем выполните сопряжение с устройством «OBDII» или с аналогичным названием – PIN-код по умолчанию: 1234 или 0000. После подключения можно использовать приложения, такие как Torque, Car Scanner или OBD Auto Doctor. Рекомендуется отключить экономию энергии для стабильной работы.
iOS: устройства Apple не поддерживают классический Bluetooth для нестандартных аксессуаров, поэтому необходим адаптер с интерфейсом Wi-Fi или BLE. При использовании Wi-Fi-версии ELM327 подключитесь к точке доступа адаптера (например, «OBDII-WiFi») через настройки Wi-Fi. Затем запустите совместимое приложение, например OBD Auto Doctor или Car Scanner, и выберите тип соединения Wi-Fi. Если адаптер поддерживает BLE, подключение осуществляется непосредственно через приложение, без отдельного сопряжения.
Windows: для подключения к ноутбуку или ПК с Windows подойдут Bluetooth- и Wi-Fi-версии адаптера. Для Bluetooth-подключения используйте стандартное средство Windows «Добавление устройства». После сопряжения ELM327 отобразится в списке COM-портов. В диагностическом ПО (например, ScanMaster-ELM, OBDWiz или OpenDiag) укажите соответствующий COM-порт и скорость передачи данных, обычно 38400 или 9600 бод. Для Wi-Fi-подключения требуется настроить IP-адрес и порт вручную (по умолчанию: IP – 192.168.0.10, порт – 35000), в зависимости от приложения.
Нельзя использовать один и тот же адаптер на нескольких устройствах одновременно – соединение возможно только с одним устройством. При возникновении проблем стоит перезагрузить адаптер, отключить энергосбережение на устройстве и убедиться в актуальности версии используемого приложения.
Выбор приложений для работы с ELM327 Mini
Выбор программного обеспечения напрямую влияет на точность диагностики и стабильность работы адаптера ELM327 Mini. Для Android рекомендуется использовать приложение Torque Pro, отличающееся широкими возможностями по чтению и удалению ошибок, отображению параметров в реальном времени и настройке пользовательских PID. Программа обновляется и совместима с большинством адаптеров, включая недорогие версии на чипе PIC18F25K80.
Альтернативой является Car Scanner, поддерживающий расширенные функции для марок VAG, Opel, Toyota и других. Оно позволяет адаптировать интерфейс, использовать профили авто и отображать данные в виде графиков. Также доступна функция кодирования блоков для поддерживаемых моделей.
Для устройств на iOS целесообразно использовать OBD Auto Doctor или OBDFusion. OBDFusion отличается глубокой интеграцией с iOS и возможностью загрузки профилей авто, а также точным отображением данных из блоков управления. Важно учитывать, что многие Bluetooth-версии ELM327 несовместимы с iOS – потребуется Wi-Fi-модификация адаптера.
На Windows наиболее функциональными считаются ScanMaster-ELM и FORScan. Первая поддерживает все базовые режимы OBD-II, сохраняет логи и позволяет проводить тесты работоспособности датчиков. FORScan актуален для владельцев автомобилей Ford, Mazda и Lincoln – программа предоставляет доступ к скрытым параметрам, чтению модулей и их конфигурации, включая адаптацию форсунок и сброс сервисных интервалов.
Перед выбором программы важно проверить её совместимость с версией прошивки адаптера. Некоторые приложения не работают с устаревшими или урезанными версиями ELM327 v2.1. Оптимально использовать адаптеры с прошивкой 1.5 или 1.4 для полной совместимости с большинством приложений.
Пошаговая инструкция по подключению и первичной настройке
1. Найдите диагностический разъем OBD-II в вашем автомобиле. Обычно он располагается под приборной панелью с левой стороны водительского места.
2. Вставьте адаптер ELM327 Mini в разъем OBD-II до характерного щелчка. Убедитесь, что устройство плотно закреплено и не болтается.
3. Включите зажигание автомобиля, не заводя двигатель. Питание адаптера осуществляется от бортовой сети через диагностический разъем.
4. На смартфоне или компьютере активируйте Bluetooth или Wi-Fi, в зависимости от модели вашего адаптера. ELM327 Mini чаще использует Bluetooth 2.0.
5. В списке доступных устройств найдите ELM327 Mini. Если требуется, введите стандартный PIN-код подключения, обычно это «1234» или «0000».
6. Запустите выбранное диагностическое приложение, совместимое с вашим адаптером и операционной системой. Рекомендуется использовать проверенные программы, например Torque для Android или OBDLink для iOS.
7. В настройках приложения выберите тип подключения (Bluetooth или Wi-Fi) и выберите ваше устройство из списка.
8. После успешного соединения приложение автоматически определит протокол связи автомобиля и установит связь с ЭБУ.
9. Проверьте доступность данных, запросив стандартные параметры, например обороты двигателя, температуру охлаждающей жидкости или уровень топлива.
10. При необходимости выполните калибровку приложения согласно рекомендациям разработчика, чтобы корректно отображать параметры вашего автомобиля.
Расшифровка ошибок и чтение параметров через ELM327 Mini
ELM327 Mini обеспечивает доступ к диагностическим кодам ошибок (DTC) стандарта OBD-II, что позволяет быстро выявлять неисправности автомобиля. Для начала необходимо подключить адаптер к диагностическому разъему OBD-II и установить связь с приложением на смартфоне или компьютере.
После подключения отправляется команда 03, которая запрашивает список активных и сохранённых кодов ошибок. Каждый код состоит из пяти символов: первая буква указывает тип системы (P – двигатель, C – шасси, B – кузов, U – сеть), следующие четыре цифры описывают конкретную неисправность. Например, код P0171 обозначает обеднённую смесь по первому датчику кислорода.
Для сброса ошибок используется команда 04. Перед очисткой рекомендуется записать все коды, так как после сброса данные удаляются из памяти ЭБУ.
Чтение текущих параметров автомобиля производится через команды PID (Parameter IDs), начиная с 01 0C для получения частоты вращения двигателя (RPM), 01 0D – скорость движения, 01 05 – температура охлаждающей жидкости и другие. Значения возвращаются в шестнадцатеричном формате и требуют преобразования согласно документации OBD-II для получения физических величин.
Для удобства лучше использовать специализированные приложения, которые автоматически интерпретируют коды и параметры, но понимание принципов команд ELM327 Mini позволяет более глубоко контролировать диагностику и исключить ошибки при работе с устройством.
Типичные проблемы при работе с адаптером и пути их решения
Отсутствие соединения с автомобилем. Частая причина – несовместимость протоколов. Проверяйте, поддерживает ли ваш автомобиль протокол OBD-II, а также версию протокола адаптера (ISO 9141, CAN, KWP2000 и др.). Для диагностики используйте приложение с функцией автоматического определения протокола. При необходимости переключайте протокол вручную.
Адаптер не определяется в системе или приложении. На Android и Windows проверьте разрешения Bluetooth или USB, а также активируйте функцию видимости устройства. Для iOS убедитесь, что адаптер поддерживает Bluetooth Low Energy (BLE). В случае USB-подключения проверьте драйверы и кабель.
Появление ошибок типа «Unable to connect» или «No response». Часто связано с низким уровнем питания адаптера или плохим контактом в разъеме OBD-II. Осмотрите разъем на наличие загрязнений или повреждений, при необходимости очистите контакты. Попробуйте переподключить адаптер и перезапустить приложение.
Неверные или нестабильные данные. Причина – плохое качество адаптера или несовместимость с автомобилем. Используйте проверенные версии ELM327 Mini с оригинальным чипом. Обновите прошивку адаптера, если это возможно. Для стабильности данных избегайте одновременного подключения нескольких приложений.
Приложение выдает ограниченный список параметров или не считывает коды ошибок. Проверьте, поддерживает ли ваш автомобиль соответствующие PID (Parameter IDs). Некоторые автомобили используют закрытые протоколы, не доступные стандартным адаптерам. В таких случаях помогает использование фирменного оборудования или специализированных диагностических программ.
Проблемы с питанием адаптера через OBD-II разъем. Некоторые автомобили отключают питание разъема при выключенном зажигании. Для постоянной работы адаптера включите зажигание или используйте внешнее питание.
Вопрос-ответ:
Какие автомобили поддерживаются адаптером ELM327 Mini, и как узнать, подойдет ли он для моей машины?
ELM327 Mini работает с большинством автомобилей, оснащенных OBD-II портом, который стал стандартом в моделях, выпущенных с 1996 года (США) и примерно с 2001–2004 годов в Европе и других регионах. Чтобы проверить совместимость, нужно уточнить, поддерживает ли ваш автомобиль протоколы, с которыми работает адаптер: ISO 9141-2, ISO 14230-4 (KWP2000), ISO 15765-4 (CAN). Обычно эта информация доступна в документации автомобиля или на специализированных сайтах. Кроме того, некоторые модели автомобилей, особенно гибриды или электромобили, могут иметь ограничения по поддержке диагностических протоколов.
Как правильно подключить ELM327 Mini к смартфону на Android и какие приложения лучше использовать для диагностики?
Подключение начинается с включения зажигания и подключения адаптера в разъем OBD-II. На Android нужно активировать Bluetooth, найти устройство ELM327 в списке и выполнить сопряжение, обычно с паролем «1234» или «0000». Для диагностики подходят популярные приложения, такие как Torque, OBDLink, DashCommand и другие. Важно выбирать приложение с поддержкой вашего протокола и удобным интерфейсом. После установки и запуска приложения следует подключиться к адаптеру, настроить параметры соединения и начать считывать данные с автомобиля.
Какие типичные проблемы возникают при использовании ELM327 Mini и как их устранить?
Частые сложности включают невозможность соединения из-за неправильного протокола, сбои в передаче данных или нестабильную работу Bluetooth-модуля. Чтобы решить проблему, сначала стоит убедиться в корректности подключения и выборе правильного протокола в приложении. Иногда помогает перезагрузка адаптера и смартфона. Если возникают ошибки чтения параметров, следует проверить напряжение в бортовой сети автомобиля, так как его снижение может влиять на работу адаптера. Также стоит использовать качественные адаптеры, так как дешевые подделки часто не обеспечивают стабильную работу.
Как расшифровывать коды ошибок, полученные через ELM327 Mini, и где найти точную информацию по ним?
Коды ошибок, считанные через адаптер, имеют формат P0xxx, где первая буква указывает на систему (например, P — двигатель), а цифры — конкретную неисправность. Для точного понимания значения необходимо сверяться с официальными базами ошибок автомобиля или универсальными справочниками по OBD-II. Многие приложения предоставляют встроенную расшифровку популярных кодов, но для более сложных случаев стоит обращаться к технической документации производителя автомобиля или специализированным форумам.
Можно ли использовать ELM327 Mini с iOS-устройствами и есть ли отличия в подключении по сравнению с Android?
Да, ELM327 Mini совместим с iOS-устройствами, однако подключение отличается, так как iPhone и iPad не поддерживают классический Bluetooth SPP (Serial Port Profile), используемый большинством адаптеров. Для iOS чаще применяются адаптеры с поддержкой Bluetooth Low Energy (BLE) или Wi-Fi версии ELM327. Подключение через Wi-Fi сводится к подключению к сети адаптера в настройках iOS, а затем запуску совместимого приложения. При выборе адаптера под iOS нужно уточнять тип поддерживаемого соединения, чтобы избежать проблем с совместимостью.
С какими автомобилями совместим адаптер ELM327 Mini и какие ограничения существуют при его использовании?
Адаптер ELM327 Mini работает с большинством автомобилей, оснащённых стандартным диагностическим разъёмом OBD-II, который применяется в автомобилях, выпущенных с начала 2000-х годов в Европе и США, а с середины 2000-х — и в большинстве других регионов. Однако не все протоколы OBD-II поддерживаются одинаково: устройство чаще всего совместимо с протоколами ISO 9141-2, ISO 14230 (KWP2000), ISO 15765 (CAN) и некоторыми другими. При этом некоторые модели автомобилей, особенно зарубежные или с редкими системами диагностики, могут не корректно работать с этим адаптером. Кроме того, важно учитывать версию прошивки и качество самого устройства — неофициальные или дешёвые копии могут иметь ограниченный функционал и проблемы с совместимостью. Для уверенности рекомендуется сверять список поддерживаемых протоколов и моделей на сайте производителя адаптера или в инструкции по применению.
