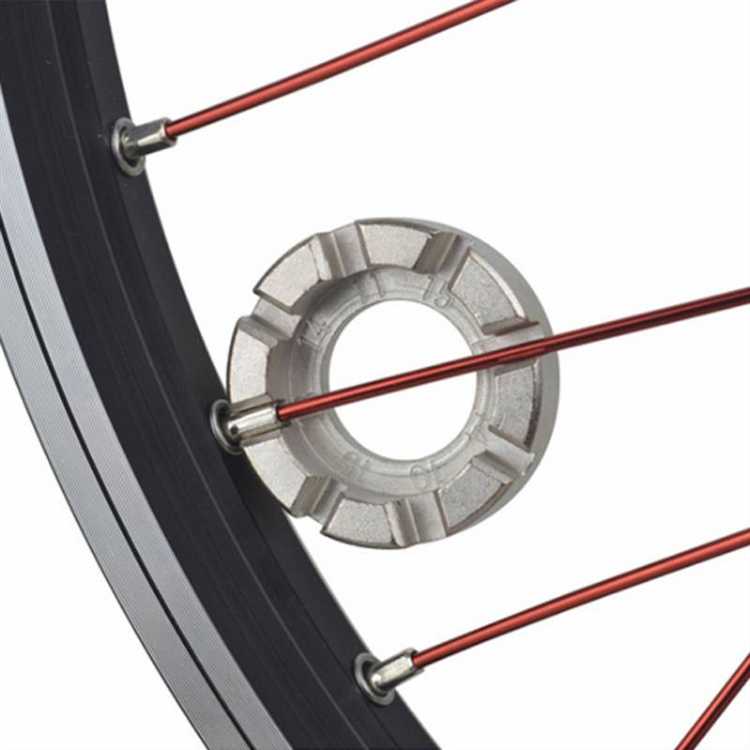

Как измерить длину спицы велосипеда

Точная длина спиц необходима при замене ободов, втулок или сборке нового колеса. Ошибка даже в 1–2 мм может привести к проблемам с натяжением и геометрией. Чтобы избежать этого, длину спицы следует определять с учётом конкретной конфигурации колеса: диаметр обода (ERD), тип втулки, число и способ переплетения спиц.

ERD (Effective Rim Diameter) – это рабочий диаметр обода, по которому фактически рассчитывается длина спиц. Он измеряется от основания одного спичного отверстия до противоположного с учётом глубины посадки ниппеля. Если ERD неизвестен, его можно определить с помощью двух спиц, двух ниппелей и штангенциркуля. После сборки тестовой пары необходимо замерить расстояние между внешними гранями спиц и вычесть длину ниппелей с двух сторон.

Также важно учитывать расстояние от центра втулки до фланцев и их диаметр. Эти параметры можно измерить штангенциркулем или найти в технической документации производителя. Если втулка асимметричная, значения для левой и правой стороны будут различаться. Для расчёта длины спиц под конкретное переплетение (например, трёхкрестовое) используют специальные формулы или онлайн-калькуляторы.

Ручное измерение существующей спицы возможно, если она не деформирована. Для этого нужно использовать линейку или штангенциркуль и измерить длину от изгиба у головки до конца резьбы. При этом ниппель не учитывается. Важно не путать общую длину спицы с эффективной, особенно если планируется переход на другой тип обода или втулки.

Зачем измерять длину спицы перед заменой

Неправильно подобранная длина спицы приводит к перекосу обода, чрезмерному напряжению в колесе и ускоренному износу резьбы ниппеля. Даже небольшое отклонение в 1–2 мм может повлиять на равномерность натяжения и долговечность всей конструкции.

Перед покупкой новых спиц важно точно определить длину, подходящую для конкретной комбинации втулки, обода и способа плетения. Один и тот же обод требует разных спиц при радиальной и перекрёстной схемах.

• Если спица короче нужного – резьба может не достичь конца ниппеля, что снижает надёжность фиксации.
• Если длиннее – конец спицы будет выступать за ниппель, царапая камеру и увеличивая риск прокола.

Даже если замена касается одной спицы, использование точного размера критично. Установка «на глаз» часто приводит к разбалансировке колеса. При отсутствии точных данных лучше снять спицу с того же места, где она была, и измерить её по всей длине – от изгиба головки до конца резьбы. Это исключит ошибку и позволит избежать повторной разборки.

Как определить тип втулки и её влияние на расчёт

Тип втулки напрямую влияет на расчёт длины спиц, поскольку определяет расположение фланцев, их диаметр и расстояние между ними. Прежде чем подбирать спицы, необходимо точно установить параметры втулки.

Сначала нужно определить, сколько фланцев имеет втулка – один (например, планетарная втулка с односторонним креплением) или два. Далее замеряется диаметр каждого фланца – расстояние между центрами противоположных отверстий умножается на π (если отверстия расположены по кругу). Это значение называют PCD (Pitch Circle Diameter).

Следующий шаг – измерение расстояния от центра втулки до каждого фланца. Для асимметричных втулок (задние кассетные, дисковые) эти значения различаются. Погрешность даже в 1 мм может привести к неверному расчёту длины спиц.

Также важно учитывать тип крепления тормоза. У дисковых втулок фланец со стороны ротора часто расположен ближе к центру втулки, что требует использования спиц разной длины для правой и левой сторон. У классических ободных тормозов оба фланца обычно симметричны.

При наличии нестандартной втулки (например, с эксцентриком или внутренней передачей) необходимо уточнить все размеры у производителя или использовать штангенциркуль для точного замера.

Только после получения всех параметров втулки можно переходить к расчёту длины спиц с учётом типа обода и схемы спицовки. Пренебрежение любым из этих параметров приведёт к некорректному результату и затруднит сборку колеса.

Как измерить диаметр окружности крепления спиц (PCD)

Для измерения PCD понадобится штангенциркуль. Если отверстия во фланце расположены равномерно по кругу, измерение можно провести двумя способами:

1. Если число отверстий чётное, выберите два противоположных отверстия и измерьте расстояние между их центрами. Это и будет значение PCD.

2. При нечётном числе отверстий напрямую измерить расстояние между противоположными центрами невозможно. В этом случае измерьте расстояние между соседними центрами отверстий (d) и примените формулу:

где d – расстояние между центрами двух соседних отверстий, n – общее число отверстий на фланце.

Если доступ к центрам отверстий затруднён, можно измерить расстояние между внешними краями двух соседних отверстий и вычесть диаметр одного отверстия. После этого полученное значение подставляется в формулу вместо d.

Измерение следует проводить с точностью до десятых долей миллиметра. При наличии фланцев разного диаметра (левого и правого) оба значения измеряются отдельно.

Как замерить расстояние между фланцами втулки

Для точного замера необходим штангенциркуль с глубиномером или металлическая линейка и плоская поверхность. Установите втулку горизонтально и измерьте расстояние от наружной поверхности одного фланца до наружной поверхности второго. Затем отдельно измерьте толщину каждого фланца и вычтите половину суммы этих толщин:

L = A − (T₁ + T₂) / 2,

где L – искомое расстояние между центрами фланцев, A – расстояние между наружными плоскостями фланцев, T₁ и T₂ – толщина левого и правого фланца соответственно.

Если фланцы расположены несимметрично относительно центра втулки, дополнительно измеряется смещение каждого фланца от центральной оси. Для этого используется горизонтально расположенный штангенциркуль с упором в торец оси. Такие данные особенно важны при построении спицовки с учётом натяжения в разных сторонах колеса.

Измерения следует проводить в точках, максимально приближённых к основанию фланца, исключая кривизну. Для повышения точности можно использовать калиброванную втулочную линейку или цифровой штангенциркуль с точностью не ниже 0,1 мм.

Как определить смещение фланцев относительно центра втулки

Шаг 1. Найти общую ширину втулки по осям (O.L.D.)

Измерьте расстояние между внешними гранями контргаек втулки – это значение обозначается как Over Locknut Dimension. Для задней втулки шоссе это обычно 130 мм, для MTB – 135 мм, но точное измерение необходимо.

Шаг 2. Измерить расстояние от центра втулки до каждого фланца

Измерьте расстояние от одного фланца до внешней грани соответствующей контргайки. Повторите для другого фланца. Далее из значения O.L.D. вычислите половину, а затем отнимите полученные расстояния от этой половины. Например, если O.L.D. = 135 мм, а расстояние от левого фланца до края контргайки – 32 мм, то: (135 / 2) — 32 = 35.5 мм — 32 мм = 3.5 мм смещения влево.

Шаг 3. Учесть тип втулки

На некоторых втулках центр между контргайками не совпадает с геометрическим центром между фланцами. Это актуально для втулок с барабаном. В таких случаях точнее измерить оба расстояния от фланцев до центра, а не полагаться на половину O.L.D.

Рекомендация: при измерениях используйте штангенциркуль с глубиномером и ровную поверхность. Погрешность даже в 1 мм может повлиять на точность подбора спиц.

Как измерить внутренний диаметр обода (ERD)

Внутренний диаметр обода (Effective Rim Diameter, ERD) – ключевой параметр для точного расчёта длины спиц. ERD отражает расстояние между точками крепления ниппелей спиц внутри обода.

Для измерения ERD понадобится мягкая рулетка или штангенциркуль. Измерение проводится по внутренним стенкам обода, на уровне посадочных отверстий под ниппели.

Метод 1: Измерьте расстояние между двумя противоположными отверстиями под ниппели на ободе. Удвоьте это значение – получится приближённый ERD. Лучше выбирать отверстия максимально удалённые друг от друга, чтобы снизить погрешность.

Метод 2: Если обод позволяет, измерьте расстояние между двумя соседними отверстиями, затем умножьте на количество отверстий и разделите на число пар (обычно половина количества отверстий). Этот способ требует точности и подходит для ободов с равномерным расположением отверстий.

При невозможности точного измерения рекомендуют обращаться к заводским спецификациям или искать данные производителя. Различия в конструкции ободов, например наличие керамического или пластикового лайнера, влияют на ERD.

Обратите внимание, что даже небольшие ошибки при замере ERD приведут к неправильной длине спиц и сложностям при сборке колеса.

Какие инструменты использовать для точного измерения

Для измерения длины спицы необходим штангенциркуль с точностью не менее 0,1 мм. Он позволяет замерить расстояние от головки спицы до конца резьбы с минимальной погрешностью.

При отсутствии штангенциркуля подойдёт металлическая линейка с мелкой разбивкой шкалы (1 мм или меньше), но её использование требует внимательности, чтобы избежать ошибок из-за угла зрения.

Для фиксации спицы в неподвижном положении можно применять тиски с мягкими губками или специальные держатели, чтобы измерение проходило ровно и без смещений.

Если необходимо замерить внутренний диаметр обода (ERD) или диаметр окружности крепления спиц (PCD), пригодятся измерительные ленты с металлическим полотном или рулетки с тонким краем для более точного считывания.

При работе с цифровым штангенциркулем рекомендуется перед измерением проверить нулевую отметку и регулярно калибровать прибор, чтобы исключить систематические ошибки.

Для измерения длины спицы, особенно при замене, удобно использовать шаблоны или специальные измерительные приспособления для спиц, которые позволяют быстро сравнить длину без повторных замеров.

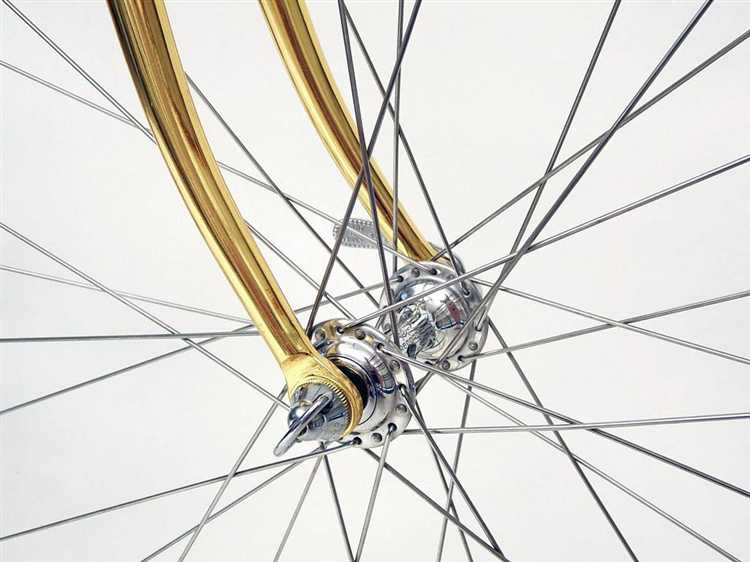

Как рассчитать длину спицы с учётом всех параметров

Для точного расчёта длины спицы учитывают ключевые параметры втулки, обода и конфигурации спиц. Основные данные для формулы:

• Диаметр окружности крепления спиц на втулке (PCD, Pitch Circle Diameter).
• Внутренний диаметр обода (ERD, Effective Rim Diameter).
• Расстояние от центра втулки до фланца (с учётом смещения фланцев).
• Угол наклона спицы и количество крестов (пересечений спиц).

Стандартная формула расчёта длины спицы:

Длина спицы = √(R_фланца² + (ERD/2)² − 2 × R_фланца × (ERD/2) × cos(α)) − компенсация

где:

• R_фланца – расстояние от центра втулки до точки крепления спицы на фланце;
• ERD/2 – радиус обода;
• α – угол, рассчитываемый из количества крестов и количества отверстий;
• компенсация – поправка на толщину и форму головки спицы, обычно около 2 мм.

Последовательность действий для вычисления:

1. Измерить PCD втулки. Для втулок с равномерным расположением отверстий PCD равен диаметру окружности между отверстиями под спицы.
2. Измерить расстояние от центра втулки до каждого фланца, учитывая смещение (левый и правый фланцы могут отличаться).
3. Определить ERD обода – внутренний диаметр по посадочным местам спиц.
4. Вычислить угол наклона спицы по формуле: α = (360° / количество отверстий) × количество крестов.
5. Подставить значения в формулу длины спицы отдельно для левого и правого фланца.
6. Добавить компенсацию 1,5–2 мм для учёта натяжения и особенностей крепления спицы.

Если втулка асимметрична, длину спицы для левого и правого фланцев рассчитывают отдельно. Рекомендуется использовать калькуляторы спиц с точными размерами, чтобы избежать ошибок при ручном подсчёте.

Вопрос-ответ:

Как правильно измерить внутренний диаметр обода (ERD) для расчёта длины спицы?

Для измерения ERD (Effective Rim Diameter) понадобится штангенциркуль или специальный инструмент для измерения диаметра. Измерьте расстояние между внутренними краями отверстий для спиц по диаметру обода. При отсутствии подходящего инструмента можно измерить диаметр окружности, на которой расположены отверстия, используя верёвку или тонкую нить и линейку. Полученное значение учитывается при расчёте длины спицы, так как оно определяет расстояние от центра втулки до места крепления спицы на ободе.

Почему важно учитывать смещение фланцев втулки при подборе длины спиц?

Смещение фланцев влияет на длину спиц с каждой стороны колеса. Если фланцы расположены несимметрично относительно центра втулки, спицы на одной стороне будут короче, а на другой — длиннее. Игнорирование этого факта может привести к неправильной натяжке и ухудшению прочности колеса. Поэтому замер расстояния от центра втулки до каждого фланца помогает получить точные данные для расчёта длины спиц и избежать проблем при сборке и эксплуатации колеса.

Какие ошибки чаще всего допускают при измерении длины спицы и как их избежать?

Частые ошибки связаны с неточной замеркой ERD обода, неправильным определением расстояния между фланцами и диаметра окружности крепления спиц (PCD). Также бывает, что забывают учитывать количество крестов в спицовке, что влияет на длину спицы. Чтобы избежать ошибок, нужно применять точные измерительные приборы, фиксировать все параметры и сверять результаты с помощью нескольких измерений. Перед расчётом рекомендуется проверить совместимость втулки и обода, чтобы избежать несовпадений.

Можно ли измерить длину спицы без снятия колеса с велосипеда?

Измерить точную длину спицы, не снимая колесо, затруднительно, поскольку для правильного замера необходимо получить доступ к точкам крепления спиц на втулке и ободе. Частично можно оценить длину визуально или измерить видимую часть спицы, но это не даст точных результатов из-за сложной геометрии. Для получения корректных данных рекомендуется снять колесо, чтобы провести все необходимые замеры и расчёты без ошибок.
