Провода между генератором и нагрузкой выполняют ключевую функцию в электроснабжении – они обеспечивают передачу электрической энергии с минимальными потерями и безопасностью для оборудования и пользователей. Выбор типа провода зависит от тока, напряжения, условий прокладки и требований к устойчивости изоляции. Ошибки в подборе кабеля могут привести к перегреву, падению напряжения и выходу системы из строя.
Для однофазных и трёхфазных генераторов применяются силовые кабели с медными или алюминиевыми жилами. Медные провода предпочтительны при ограниченном пространстве и высоких токах, так как они обладают большей проводимостью. Алюминиевые экономичнее, но требуют большего сечения и особого внимания к контактным соединениям из-за склонности к окислению.
Маркировка кабелей указывает на тип изоляции и область применения. Например, ВВГ – распространённый кабель с ПВХ-изоляцией, устойчивой к механическим воздействиям, а КГ – гибкий кабель для подвижных соединений, часто используемый в строительной технике. При выборе важно учитывать не только номинальный ток, но и условия среды: влажность, температура, возможность механических повреждений и агрессивные химические вещества.
Рекомендуется использовать кабели с двойной изоляцией при прокладке на открытом воздухе и экранированные провода в условиях повышенных электромагнитных помех. Также важно соблюдать допустимую длину провода, чтобы избежать значительных потерь напряжения. Для точного расчёта сечения следует использовать данные по удельному сопротивлению материала, допустимой плотности тока и расстоянию между генератором и нагрузкой.

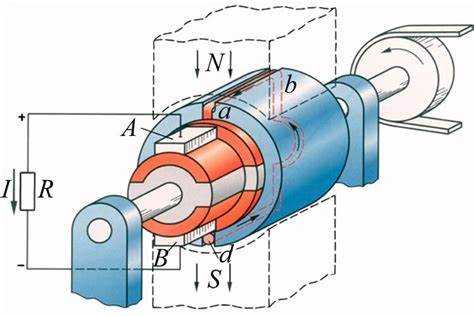

Как называются провода между генератором и нагрузкой
Провода, соединяющие генератор с нагрузкой, называются силовыми кабелями или кабелями питания. В технической документации часто используются термины фидерные линии или кабели силового ввода. Их основная задача – передача электроэнергии от генератора к потребителям без превышения допустимых потерь и перегрева.
Для переменного тока применяются медные или алюминиевые многожильные кабели с сечением, рассчитанным по току нагрузки. Наиболее распространённые марки: ВВГ, КГ, ПВС, NYY. Для подключения генераторов, особенно в мобильных или резервных системах, часто используются гибкие силовые кабели типа КГ, обеспечивающие надёжный контакт даже при вибрациях и частом перемещении оборудования.
Если генератор установлен на открытом воздухе, применяются кабели с устойчивой к ультрафиолету и влаге изоляцией. В этом случае подходят модификации типа КГ-ХЛ (для холодного климата) или ВВГнг-LS (с пониженным дымо- и газовыделением при пожаре).
При высоких токах или значительном расстоянии до нагрузки кабели называют магистральными и подбирают с увеличенным сечением для компенсации падения напряжения. В низковольтных системах постоянного тока используются силовые проводники DC-типа, например, PV1-F для солнечных установок.
В системах с заземлением всегда выделяют отдельный PE-проводник (защитный), который также относится к проводам между генератором и нагрузкой. При трёхфазном подключении обязательны три фазных и один нулевой рабочий провод, часто объединённые в одной кабельной жиле с маркировкой 5x или 4x (в зависимости от схемы подключения).

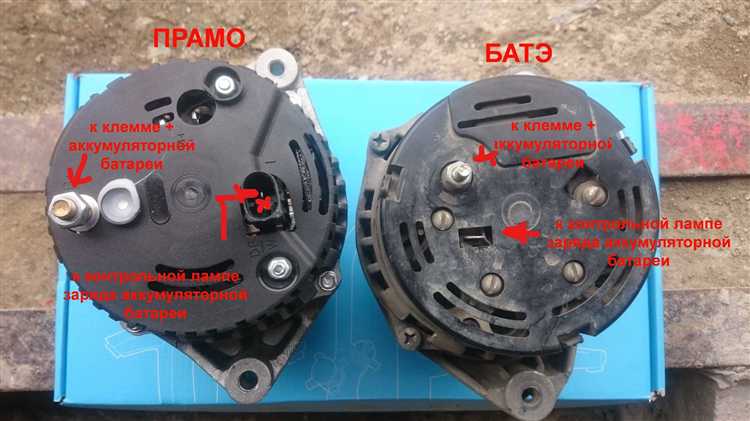

Какие типы проводов применяются для подключения генератора
Для подключения генератора к нагрузке используются силовые кабели, рассчитанные на передачу тока соответствующей мощности с учетом расстояния и условий эксплуатации. Наиболее распространённые типы – медные и алюминиевые провода с многожильной или одножильной конструкцией. Медные провода предпочтительнее для мобильных или бытовых генераторов из-за их меньшего сопротивления и гибкости.
Чаще всего применяются провода марок ВВГ, ПВС, КГ и NYM. Кабель ВВГ используется для стационарной прокладки в условиях, где не требуется высокая гибкость. Он устойчив к ультрафиолету и может применяться на открытом воздухе. Провод ПВС подходит для временных подключений – он гибкий, но не предназначен для постоянной нагрузки на максимальном токе. КГ (кабель гибкий) применяется в условиях подвижных соединений, часто используется в строительстве и на выездных электростанциях.
При выборе типа провода необходимо учитывать номинальную мощность генератора, токовую нагрузку, длину линии и способ прокладки. Например, для генератора мощностью до 5 кВт при длине линии до 20 метров чаще всего применяют медный кабель КГ 3х4 мм². Для более мощных установок – от 10 кВт и выше – потребуется сечение 6 мм² и более, в зависимости от длины и напряжения (однофазное или трёхфазное подключение).
Прокладка под землёй или по воздуху также требует выбора соответствующего изоляционного исполнения. Для подземной укладки необходим бронированный кабель, например ВБбШв. В уличных условиях обязательна защита от ультрафиолета и влаги – предпочтение отдается ПВС или КГ с соответствующим IP-классом.
Нельзя использовать монтажные провода (ПВ, ПУНП) или кабели, не предназначенные для силовых сетей, так как они не рассчитаны на продолжительную токовую нагрузку и термическое воздействие. Несоблюдение этих требований может привести к перегреву, пробою изоляции и пожару.
Различия между медными и алюминиевыми проводами для генераторов
Выбор между медными и алюминиевыми проводами при подключении генератора к нагрузке определяется несколькими критичными параметрами: электропроводностью, массой, стоимостью и требованиями к монтажу. Каждый материал имеет свои особенности, которые напрямую влияют на безопасность и эффективность работы системы.
- Электропроводность: Медь проводит ток лучше алюминия. При равном сечении сопротивление медного провода ниже примерно на 40%, что снижает потери энергии и уменьшает нагрев при высокой нагрузке.
- Масса: Алюминиевые провода легче, что удобно при прокладке на длинные дистанции или в подвесных конструкциях. Однако это преимущество теряется, если требуется увеличить сечение для компенсации худшей проводимости.
- Диаметр: Для достижения той же пропускной способности, что и у медного провода, алюминиевый должен иметь большее сечение. Это увеличивает объем изоляции, радиус изгиба и размеры кабельных лотков.
- Соединения: Алюминий склонен к окислению на контактах и требует использования специальных токопроводящих паст и обжимных клемм с антикоррозийной обработкой. При некачественном соединении возможен перегрев и повреждение изоляции.
- Механическая прочность: Медь обладает лучшей стойкостью к вибрациям и изгибам. Это важно для генераторов, работающих в условиях повышенной вибрации или подвижного монтажа.
- Стоимость: Алюминий дешевле меди примерно в 3 раза, что делает его привлекательным для временных установок или при ограниченном бюджете. Однако при расчёте итоговой стоимости учитываются не только материалы, но и затраты на монтаж, соединительные элементы и меры по защите от коррозии.
При выборе между медью и алюминием важно учитывать условия эксплуатации. Для мощных стационарных генераторов с высокой нагрузкой предпочтительна медь. Для менее нагруженных или временных систем можно использовать алюминий, при условии соблюдения всех требований к монтажу и соединениям.
Какой сечение провода выбрать для конкретной мощности генератора
Сечение провода напрямую влияет на его способность безопасно передавать электрическую мощность без перегрева и падения напряжения. При выборе необходимо учитывать ток, который будет проходить через кабель, длину линии и материал проводника.
Для генераторов мощностью до 3 кВт при длине провода до 10 метров рекомендуется медный кабель сечением не менее 2.5 мм². Это обеспечивает ток до 13 А при напряжении 230 В без значительного нагрева.
Для генераторов в диапазоне 5–7 кВт требуется провод сечением 4–6 мм², если длина не превышает 20 метров. При длине свыше 20 метров сечение увеличивают до 10 мм² для компенсации падения напряжения.
При мощности 10 кВт и более ток достигает 43 А и выше. Для таких нагрузок минимальное сечение медного кабеля – 10 мм², при длине линии более 30 метров – не менее 16 мм². Для алюминиевых проводов сечение увеличивается примерно на 30–50% из-за более низкой проводимости.
Нагрузки 15–20 кВт требуют кабелей сечением от 16 до 25 мм². Важно учитывать тип потребителей – двигатели, нагревательные элементы и т.д. – поскольку пусковые токи могут значительно превышать номинальные значения. В таких случаях закладывается дополнительный запас по сечению, особенно при использовании автоматических выключателей и контакторов.
При проектировании сети для генератора длина линии учитывается в обе стороны – «туда и обратно». Если суммарная длина провода составляет 40 метров и передается мощность 5 кВт, стандартное сечение в 4 мм² может оказаться недостаточным, и потребуется переход на 6 мм².
Недопустимо использовать кабель меньшего сечения, чем требуется, даже на короткий срок. Это приводит к перегреву, снижению ресурса изоляции и может стать причиной пожара. Расчёт сечения должен опираться на фактические токи и условия эксплуатации. Для точного выбора лучше использовать формулу: I = P / (U × cosφ), где I – ток в амперах, P – мощность генератора в ваттах, U – напряжение, cosφ – коэффициент мощности, обычно равный 0.8–1.
Какая изоляция необходима для проводов при наружной и внутренней прокладке
Для внутренней прокладки проводов от генератора применяют кабели с ПВХ-изоляцией, такие как ВВГ или NYM. Они устойчивы к умеренной температуре, не поддерживают горение, пригодны для прокладки в кабельных лотках, внутри стен и в гофре. NYM дополнительно имеет внутреннюю резиновую оболочку, улучшающую гибкость и повышающую механическую защиту.
При прокладке снаружи требуется устойчивость к ультрафиолету, влаге и перепадам температур. Здесь оптимальны кабели с полиэтиленовой (ПЭ) или сшитой полиэтиленовой (СПЭ) изоляцией, например, АВБбШв или СИП (самонесущий изолированный провод). АВБбШв имеет броню, защищающую от механических повреждений и грызунов, а также наружную ПВХ-оболочку с повышенной стойкостью к внешней среде. СИП не требует дополнительного троса и используется для воздушной прокладки между опорами или к строениям.
При необходимости прокладки в земле предпочтение отдают бронированным кабелям типа ВБбШв или АВБбШв. Их изоляция и конструкция соответствуют требованиям по устойчивости к влаге, агрессивным веществам и давлению грунта. Обязателен слой битумной защиты или ПЭ-оболочка для предотвращения коррозии металлической брони.
Выбор типа изоляции должен учитывать не только условия прокладки, но и допустимую температуру эксплуатации, требования к пожарной безопасности и возможное воздействие химически активных веществ. Ошибочный выбор материала изоляции может привести к перегреву, короткому замыканию и отказу генераторной системы.
Чем отличаются однофазные и трёхфазные провода подключения генераторов
Однофазные провода для подключения генераторов обычно содержат два или три жилы: фазу, ноль и, при необходимости, заземление. Их сечение рассчитывается исходя из максимальной нагрузки генератора и длины линии, с учётом коэффициента нагрузки и допустимого падения напряжения. Важно использовать изоляцию, рассчитанную на рабочее напряжение сети (обычно 220 В), а также учитывать условия прокладки (наружная или внутренняя). Однофазные провода обеспечивают передачу напряжения одной фазы и подходят для бытовых и маломощных нагрузок.
Трёхфазные провода включают четыре или пять жил: три фазных провода, нулевой и часто заземляющий проводник. Для трёхфазных генераторов критично равномерное сечение всех фазных проводов, чтобы избежать дисбаланса и перегрева. Сечение рассчитывается по суммарной нагрузке на каждую фазу, учитывая максимальный ток и длину кабеля, с особым вниманием к равномерности распределения нагрузки по фазам. Изоляция трёхфазных проводов должна соответствовать номинальному напряжению сети (380 В или выше). Для промышленных и крупных установок предпочтительны медные многожильные провода с повышенной гибкостью и стойкостью к механическим и температурным воздействиям.
Основное отличие заключается в количестве жил и требуемом сечении: однофазные провода проще и рассчитаны на меньшую мощность, трёхфазные – сложнее, с большим количеством жил и необходимостью строгого соблюдения баланса фаз. При выборе важно учитывать тип генератора, мощность нагрузки и условия прокладки, чтобы обеспечить безопасность и стабильность электроснабжения.
Вопрос-ответ:
Какие типы проводов чаще всего используют для подключения генератора к нагрузке?
Для подключения генератора к нагрузке применяют несколько основных типов проводов: медные одножильные и многожильные кабели, а также алюминиевые провода с соответствующим сечением. Медные провода обеспечивают хорошую проводимость и устойчивость к коррозии, что делает их предпочтительным выбором для стационарных установок. Алюминиевые провода легче и дешевле, но требуют увеличенного сечения для компенсации худшей проводимости. Также важно выбирать провода с подходящей изоляцией в зависимости от условий эксплуатации — для наружной прокладки используют кабели с влагозащитной и механически прочной изоляцией, для внутренней — с изоляцией, обеспечивающей пожаробезопасность и гибкость.
Как правильно подобрать сечение провода для соединения генератора с нагрузкой?
Подбор сечения провода зависит от нескольких факторов: мощности генератора, длины линии, типа нагрузки и условий прокладки. Основной критерий — это допустимая токовая нагрузка, при которой провод не перегреется и не будет значительных потерь напряжения. Для точного расчёта учитывают ток, который будет проходить по проводнику, а также допустимое падение напряжения (обычно не более 3–5%). При длинных линиях необходимо увеличить сечение, чтобы компенсировать падение напряжения и избежать перегрева. Помимо этого, при выборе учитывают материалы проводов — медь позволяет использовать меньшее сечение по сравнению с алюминием при одинаковой нагрузке. Для бытовых генераторов часто применяют сечение от 2,5 мм² до 10 мм², но для промышленных установок могут потребоваться гораздо более толстые кабели.
В чем разница между однофазными и трёхфазными проводами при подключении генератора?
Однофазные провода обычно содержат два проводника — фазный и нулевой — и предназначены для подключения однофазного генератора или нагрузки. Трёхфазные провода включают три фазных проводника и, как правило, нулевой и защитный проводники. Трёхфазное подключение позволяет распределить нагрузку более равномерно и повысить эффективность электроснабжения, особенно для мощных потребителей. В конструктивном плане трёхфазные кабели имеют больше жил и требуют более точного соблюдения фазировки. Также изоляция и маркировка жил в трёхфазных проводах должны обеспечивать чёткое различие между фазами, что важно для безопасной эксплуатации и технического обслуживания.
Какие требования предъявляются к изоляции проводов при наружной прокладке от генератора к нагрузке?
Изоляция проводов, используемых для наружной прокладки, должна обладать высокой устойчивостью к воздействию влаги, ультрафиолетового излучения, температурных колебаний и механическим повреждениям. Обычно применяют кабели с поливинилхлоридной (ПВХ) или полиэтиленовой изоляцией, обладающей защитой от проникновения воды и стойкостью к ультрафиолету. Иногда используется резиновая или каучуковая изоляция для повышения гибкости и износостойкости. Также при прокладке вне помещений важно учитывать защиту от химических воздействий и грызунов. При монтаже рекомендуется использовать дополнительные защитные оболочки и короба для повышения надёжности линии и предотвращения повреждений в процессе эксплуатации.
