В электротехнической документации правильное обозначение земли играет ключевую роль для безопасности и корректной эксплуатации оборудования. Символы заземления стандартизированы и позволяют однозначно определить точки подключения к защитному или функциональному заземлению.
Основные типы заземления в схемах обозначаются специализированными символами: защитное заземление – треугольник с тремя горизонтальными линиями, рабочее (функциональное) – линия с тремя параллельными черточками, и контурное – в виде фигуры с линиями, образующими ёлочку. Выбор конкретного обозначения зависит от типа системы и требований нормативов.
Для правильного монтажа и проверки проводки важно не только правильно отметить землю на схеме, но и соблюдать цветовую маркировку проводников. В большинстве стран провод заземления маркируется зелёно-жёлтым цветом, что облегчает идентификацию в процессе эксплуатации и ремонта.
Ошибки в обозначении или подключении земли могут привести к снижению эффективности защитных мер, повышенному риску поражения электрическим током и выходу из строя оборудования. Поэтому знание стандартных символов и рекомендаций по их применению необходимо для электриков и инженеров, работающих с электрическими системами.
Стандарты и символы заземления в электрических схемах

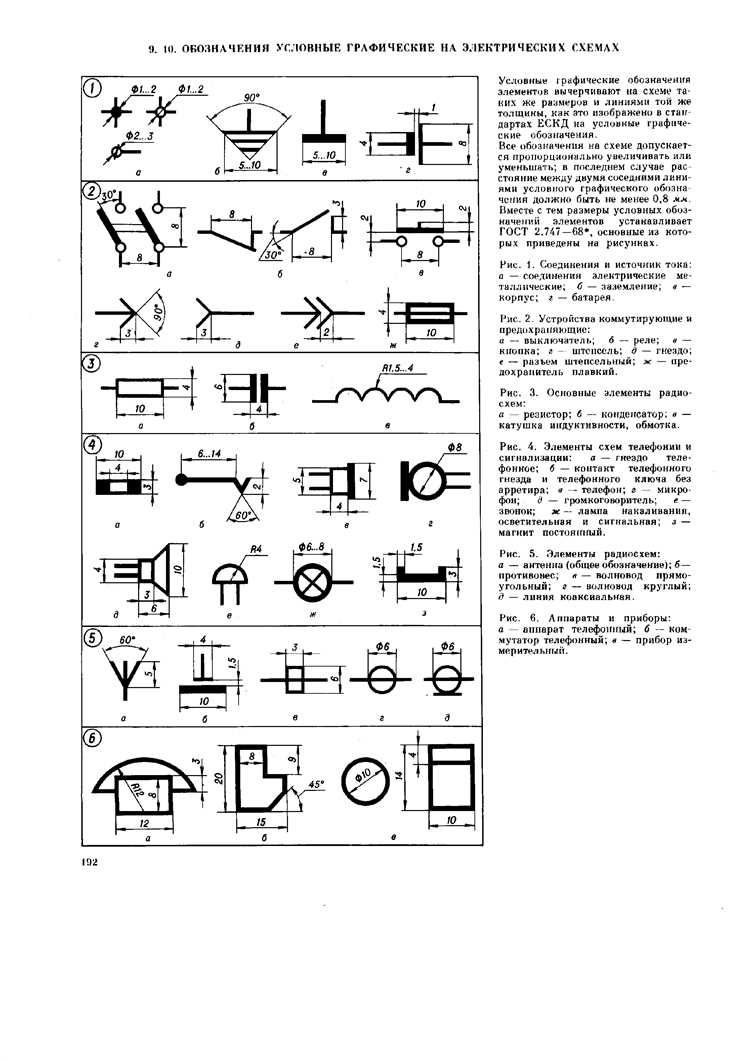

В электрических схемах обозначение земли регулируется международными и национальными стандартами, такими как IEC 60617 и ГОСТ Р 21.1101-2013. Основные символы заземления включают:
– Защитное заземление (PE) обозначается знаком из трёх горизонтальных линий, уменьшающихся по длине сверху вниз. Он указывает на соединение с защитным проводником, предназначенным для предотвращения поражения электрическим током.
– Рабочее заземление (functional earth) обозначается знаком в виде вертикальной линии с тремя короткими горизонтальными штрихами на конце.
– Общая земля или символ «земля» – линия с тремя расходящимися вниз короткими линиями, символизирующая точку с нулевым потенциалом, обычно используемую в схемах питания и измерений.
При проектировании схем важно использовать именно тот символ, который соответствует назначению заземления, чтобы исключить ошибки при монтаже и эксплуатации.
ГОСТ Р 21.1101-2013 требует обязательного обозначения защитного заземления на всех электрических схемах с присвоением соответствующих маркировок проводников. Символы должны быть четкими, с одинаковыми размерами и соблюдением стандартных пропорций.
В документации для электроустановок допустимо использовать упрощённые знаки, но только при условии наличия расшифровки. Электрические схемы с неправильным обозначением земли считаются неполными и могут привести к нарушениям безопасности.
Цветовые коды проводов для земли в разных странах
В России и большинстве стран СНГ заземляющий провод традиционно обозначается желто-зеленой изоляцией. Такой цвет закреплен стандартом ГОСТ и соответствует международным рекомендациям IEC 60446. Он служит для быстрой визуальной идентификации защитного заземления.
В странах Европы (например, Германия, Франция, Италия) также применяют желто-зеленую комбинацию для заземляющего провода. При этом в некоторых случаях заземление может иметь однотонный зеленый цвет, но это не рекомендуется из-за возможного смешения с другими цепями.
В США и Канаде заземляющие провода обычно имеют зеленую изоляцию без желтого оттенка. Также встречается провод с зеленой изоляцией и желтыми полосами, но стандартизированным считается чистый зеленый цвет согласно NEC (National Electrical Code).
В Великобритании заземляющие жилы обозначаются желто-зеленым цветом, аналогично европейской практике, однако для некоторых специальных применений используется зеленый или зеленый с желтыми полосами.
В Японии и Южной Корее заземляющие провода чаще всего имеют зеленую или зеленую с желтыми полосами изоляцию, что схоже с европейскими нормами. Допускается и использование одного зеленого цвета.
Для обеспечения безопасности важно строго соблюдать местные стандарты и нормы, так как неправильное цветовое кодирование может привести к ошибкам при монтаже и обслуживании оборудования.
Рекомендуется при проектировании и эксплуатации электрических систем всегда сверяться с действующими национальными и международными стандартами по маркировке проводников заземления.
Правила подключения защитного заземления в домашних сетях
Защитное заземление предназначено для снижения риска поражения электрическим током при аварийных ситуациях. Подключение выполняется строго по установленным нормам.
- Выбор точки подключения. Заземление должно быть связано с отдельным заземлителем, размещённым вне дома, либо с контурами заземления здания, которые подключаются к распределительному щиту.
- Провод заземления. Используется медный провод сечением не менее 4 мм² для жилых домов. Для алюминиевых жил следует увеличить сечение минимум на 20%.
- Цветовая маркировка. Провод заземления должен быть зелёно-жёлтого цвета без других оттенков.
- Подключение к корпусам электроустановок. Все металлические корпуса розеток, щитов, приборов необходимо соединить с заземляющим проводом без разрывов и с надёжным контактом.
- Использование автоматов и УЗО. Для защитного заземления обязательна установка устройства защитного отключения (УЗО), срабатывающего при токах утечки 30 мА или меньше.
- Проверка сопротивления. Сопротивление заземления не должно превышать 4 Ом, измеряется специальным прибором после монтажа.
- Избегать соединений с нейтральным проводом. Заземляющий провод не должен объединяться с нейтралью в домашней сети, чтобы исключить токи обратного тока.
- Контроль контактов. Все соединения должны быть механически прочными и защищёнными от коррозии, рекомендуется использовать клеммы или сварку.
- Размещение заземлителя. Горизонтальный или вертикальный заземлитель из стального стержня не менее 2,5 м глубиной, в зависимости от типа почвы и климатических условий.
Соблюдение этих правил гарантирует надёжное защитное заземление и снижает риск аварийных ситуаций в домашней электросети.
Различия между заземлением и занулением в электрике
Заземление представляет собой электрическое соединение оборудования с землей через защитный проводник, обеспечивающее безопасный путь для утечки тока в случае повреждения изоляции. Основная задача заземления – снижение опасного потенциала на корпусах и предотвращение поражения электрическим током.
Зануление – это соединение металлических частей оборудования с нейтральным проводом сети, который в нормальных условиях не несет напряжения. При повреждении изоляции ток проходит через нулевой проводник, что приводит к быстрому срабатыванию автоматических защитных устройств и отключению питания.
Ключевое отличие – заземление использует контакт с землей для отвода тока, а зануление опирается на нейтральный проводник электрической сети. Заземление обеспечивает защиту при любых схемах электроснабжения, включая трехфазные и однофазные, а зануление применимо только в сетях с глухозаземленной нейтралью.
Для корректного функционирования зануления важно, чтобы нейтральный проводник был надежно заземлен на подстанции и не имел обрывов. При нарушении целостности нейтрали эффективность зануления снижается, что повышает риск поражения током.
Заземление требует организации качественного заземляющего контура с минимальным сопротивлением, обычно не превышающим 4 Ом для жилых зданий. Зануление не зависит от сопротивления заземления, но требует надежной нулевой шины в распределительном щите.
При проектировании систем безопасности в жилых и промышленных зданиях предпочтительно сочетание обоих методов: защитное заземление для минимизации потенциала и зануление для быстрого отключения при авариях.
Обозначение заземления в электрических щитах и распределительных коробках
В электрических щитах и распределительных коробках заземление обозначается специальным символом – треугольником из трёх параллельных линий, уменьшающихся к основанию. Этот знак наносится на схемах и маркируется на клеммах, предназначенных для подключения защитного проводника.
Для проводов заземления применяется цветовая маркировка: зелёно-жёлтый, что исключает путаницу с другими цепями. В щитах клеммники заземления выделяются зелёно-жёлтыми вставками или маркировкой, что облегчает идентификацию при монтаже и обслуживании.
На схемах внутри щитов принято указывать символ заземления рядом с точками подключения, а в распаечных коробках – маркировать защитные проводники цветом и, при необходимости, дополнительной наклейкой с символом.
Для повышения безопасности все заземляющие соединения внутри щита должны быть выполнены с использованием клеммников, обеспечивающих надёжный контакт и удобство диагностики. В распределительных коробках заземление обычно объединяется в отдельную колодку или шину, помеченную соответствующим символом и цветом.
Важно соблюдать стандарты, в частности ГОСТ и ПУЭ, при оформлении заземления в схемах и маркировке элементов, чтобы обеспечить однозначное понимание и безопасность эксплуатации электроустановки.

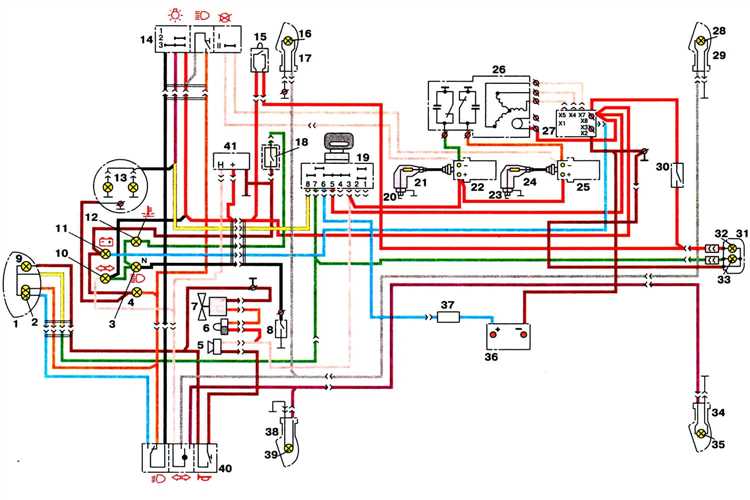

Как проверить правильность подключения земли мультиметром
Для проверки заземления мультиметр устанавливают в режим измерения сопротивления (Ом). Контакты мультиметра подключают между проводом земли и заземляющим контуром или металлической частью, которая должна быть заземлена.
Правильное подключение земли подтверждается низким сопротивлением, обычно не превышающим 1 Ом. Значения выше 1 Ом свидетельствуют о плохом контакте или отсутствии заземления.
Для дополнительной проверки измеряют сопротивление между заземлением и нейтралью. В норме оно должно быть очень высоким или отсутствовать прямой контакт.
При работе с мультиметром важно соблюдать технику безопасности: перед измерениями отключить нагрузку, исключить возможность случайного замыкания и убедиться в исправности прибора.
Особенности заземления в системах с классом защиты IP
Класс защиты IP определяет степень защиты оборудования от проникновения твердых частиц и влаги. В системах с высоким значением IP (например, IP65 и выше) важна герметичность корпуса, что ограничивает возможности стандартного подключения заземляющего проводника.
При проектировании заземления для таких систем следует использовать специальные герметичные вводы с уплотнительными элементами, обеспечивающими сохранение заданного уровня IP. Контакты заземления должны обеспечивать надежное соединение без нарушения герметичности.
Внутренние компоненты, в том числе заземляющие клеммы и пластины, рекомендуется изготавливать из коррозионно-стойких материалов, таких как нержавеющая сталь или луженая латунь. Это предотвращает ухудшение контакта в условиях повышенной влажности или пыли.
Заземляющий проводник должен иметь достаточный сечение с учетом длины и материала, чтобы обеспечить минимальное сопротивление. Рекомендуется использовать многожильные гибкие провода с защитной изоляцией, устойчивой к механическим воздействиям и химическим средам.
При монтаже необходимо проверить непрерывность цепи заземления мультиметром или тестером сопротивления, учитывая, что даже небольшие дефекты ухудшают работу системы защиты. Особое внимание уделяется точкам соединения проводников с корпусом, где допустимая величина сопротивления не должна превышать 0,1 Ом.
В системах с классом защиты IP также важно контролировать отсутствие конденсата внутри корпуса, так как вода способна создавать токи утечки, снижая эффективность заземления. Для этого используют влагопоглощающие материалы или вентиляционные отверстия с фильтрами.
Вопрос-ответ:
Как обозначается земля в электрических схемах и зачем это нужно?
В электрических схемах земля обычно обозначается специальным символом — тремя горизонтальными линиями разной длины, расположенными одна под другой, либо треугольником с горизонтальной линией. Это обозначение указывает на контакт с заземляющим проводом или шиной, обеспечивающим защиту от поражения током и стабильное функционирование оборудования. Правильное обозначение помогает при монтаже и ремонте быстро определить точки заземления и избежать ошибок в подключениях.
Чем отличается защитное заземление от рабочего заземления в проводке?
Защитное заземление служит для безопасности — оно подключает металлические части оборудования к земле, чтобы при повреждении изоляции ток ушёл в землю, не вызывая удар электрическим током. Рабочее заземление используется как часть электрической цепи для нормальной работы оборудования, например, в системах связи или измерений. Их обозначения на схемах могут отличаться, и важно не путать эти виды заземления при монтаже и обслуживании.
Какие цветовые стандарты применяются для проводов земли в разных странах?
Цветовая маркировка проводов заземления варьируется. В России и большинстве европейских стран используется зеленый с желтой полосой. В США и Канаде защитный провод чаще всего зелёный или зелёный с жёлтой полосой. В некоторых азиатских странах цвета могут отличаться, что требует особого внимания при работе с импортным оборудованием. Соблюдение цветовой маркировки снижает риск ошибок при монтаже и повышает безопасность.
Как правильно проверить подключение заземления мультиметром?
Для проверки заземления мультиметром нужно переключить прибор в режим измерения сопротивления или непрерывности. Один щуп прикладывают к заземляющему контакту устройства, другой — к шине заземления или металлическому корпусу, подключенному к земле. Сопротивление должно быть очень низким, близким к нулю. Если показания высокие или нет связи, заземление либо отсутствует, либо выполнено с нарушениями, что требует исправления.
Какие символы заземления применяются в электрических щитах и распределительных коробках?
В электрических щитах и распределительных коробках для обозначения заземления применяются те же стандартные символы, что и в схемах — три горизонтальные линии разной длины, расположенные сверху вниз, или символ заземления, состоящий из вертикальной линии и пересекающих её горизонтальных. В некоторых случаях используют маркировку PE (Protective Earth) рядом с клеммами заземления. Это помогает монтажникам и электрикам быстро определить элементы, предназначенные для подключения защитного проводника.
Почему в электрических схемах используют разные символы для обозначения земли, и как выбрать правильный?
В электрических схемах применяют разные символы земли, так как они отражают различные типы заземления или контуров общего потенциала. Например, символ защитного заземления отличается от условного знака «земля» в схемах питания. Выбор зависит от контекста схемы и стандарта, по которому выполняется проект. Для электроустановок обычно применяется символ с тремя горизонтальными линиями разной длины, а для сигналов — другие варианты. Это помогает избежать ошибок при монтаже и эксплуатации.
Как правильно подключать провод заземления в распределительных коробках, чтобы избежать ошибок и обеспечить безопасность?
В распределительных коробках провод заземления следует подключать к специально выделенной клемме или шинке заземления, которая соединена с защитным контуром здания. Провод должен иметь правильный цветовой код — обычно зелёно-жёлтый. Все соединения нужно выполнять надёжно, с использованием специальных зажимов или клеммников, чтобы исключить ослабление контакта. Важно, чтобы заземляющий провод не соединялся с фазными или нулевыми, это предотвратит опасность поражения током и повреждение оборудования.
