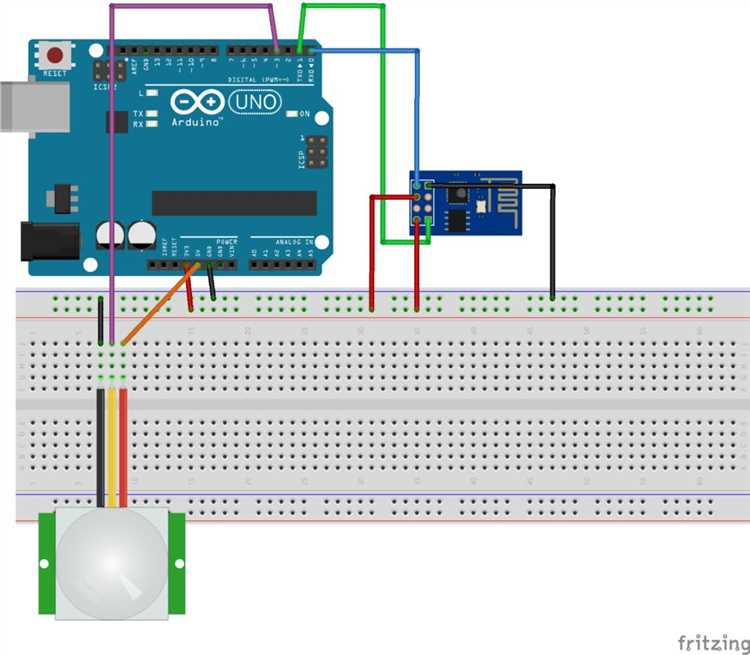

Как подключить несколько датчиков к ардуино

Подключение нескольких датчиков к Arduino требует понимания возможностей платы и особенностей интерфейсов связи. Arduino Uno, например, имеет 6 аналоговых входов и 14 цифровых, что ограничивает количество датчиков, которые можно подключить напрямую. Для расширения числа подключений применяют мультиплексоры, I2C-шину или цифровые расширители портов.

Для аналоговых датчиков важно учитывать, что каждый аналоговый вход считывает сигнал с разрешением 10 бит (1024 уровня), поэтому точность измерений зависит от стабильности источника питания и помех. При подключении нескольких аналоговых датчиков рекомендуется избегать одновременного считывания с них, чтобы уменьшить влияние шумов и обеспечить корректную работу.

Цифровые датчики, особенно те, что используют протокол I2C, можно подключать последовательно на общую шину, если у каждого устройства уникальный адрес. Максимальная длина линии и качество проводки влияют на стабильность передачи данных. При большом количестве устройств рекомендуется использовать буферы или повторители сигнала.

Выбор подходящих датчиков для одновременного подключения

При проектировании системы с несколькими датчиками для Arduino важно учитывать особенности каждого устройства, чтобы минимизировать конфликт сигналов и обеспечить стабильную работу.

Основные критерии выбора датчиков:

• Тип интерфейса подключения. Определите, какие интерфейсы поддерживает Arduino (аналоговый, цифровой, I2C, SPI). Желательно выбирать датчики с разными интерфейсами для упрощения коммутации.
• Количество доступных пинов. Учитывайте количество свободных аналоговых и цифровых входов на плате. Например, Arduino Uno имеет 6 аналоговых и 14 цифровых пинов.
• Совместимость уровней напряжения. Все датчики должны работать на одном логическом уровне (обычно 5В или 3.3В), чтобы избежать повреждений и необходимости в преобразователях уровней.
• Потребляемый ток. Суммарное энергопотребление датчиков не должно превышать возможности источника питания и стабилизаторов на плате.
• Адресация шины. Для I2C-датчиков проверьте уникальность адресов, чтобы избежать конфликтов. Если адреса совпадают, используйте мультиплексоры или выбирайте датчики с возможностью смены адреса.
• Интервалы опроса и скорость передачи данных. Для датчиков с высоким требованием к скорости опроса (например, ультразвуковые или гироскопы) выделите отдельные линии или используйте SPI для минимизации задержек.

Рекомендуется комбинировать датчики с разными типами сигналов и интерфейсов, например:

1. Аналоговые датчики (температура, влажность) – подключаются к аналоговым входам.
2. Цифровые датчики с однопроводным интерфейсом (OneWire) – позволяют подключить несколько устройств на одну линию.
3. I2C-датчики – объединяются на общую шину с разными адресами.
4. SPI-датчики – требуют выделенных линий CS для каждого устройства.

Перед выбором конкретных моделей стоит проверить документацию на наличие рекомендаций по параллельному подключению и особенности питания. Это обеспечит надежную работу всех датчиков без необходимости серьезных доработок схемы.

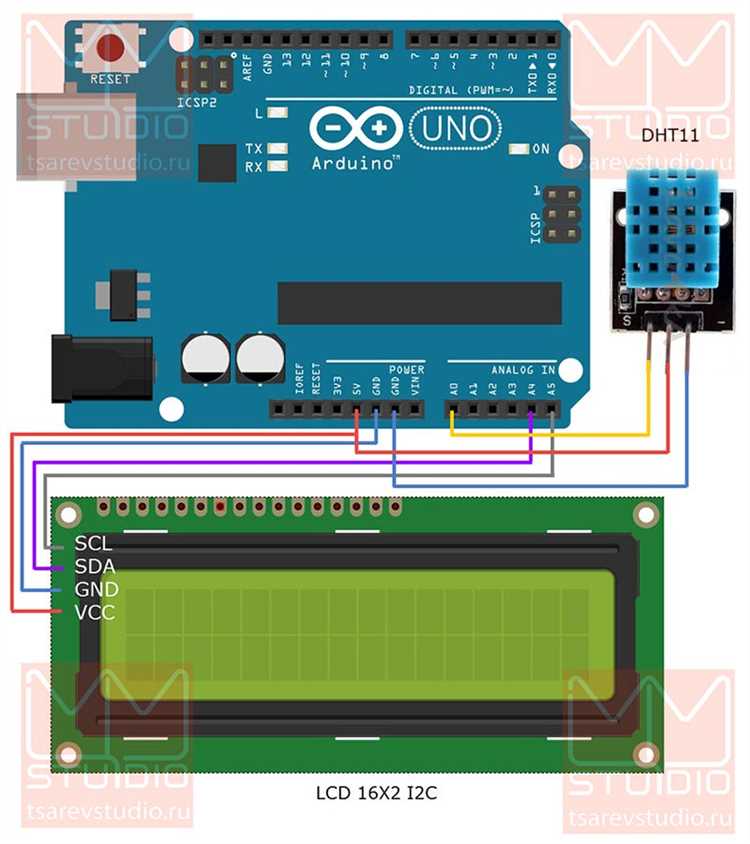

Подключение аналоговых датчиков к нескольким входам Arduino

Arduino оснащена 6 аналоговыми входами (A0–A5) с разрешением АЦП 10 бит (значения от 0 до 1023). Каждый аналоговый датчик подключается к отдельному входу для независимого считывания сигналов. Для подключения используйте провод между выходом датчика и выбранным аналоговым пином Arduino, а общий минус датчика подключайте к GND платы.

Важно учитывать рабочее напряжение датчика и питание Arduino. Большинство аналоговых датчиков работают на 5 В или 3.3 В, что должно соответствовать напряжению питания Arduino, чтобы избежать повреждений и обеспечить корректные измерения.

Для правильного считывания сигналов используйте функцию analogRead(), указывая номер пина, к которому подключен датчик. Например, analogRead(A0) считывает данные с первого аналогового входа.

При подключении нескольких датчиков необходимо следить за тем, чтобы каждый имел собственное питание и земля, соединённые с соответствующими контактами Arduino, чтобы избежать помех и нестабильных показаний.

Если количество аналоговых входов ограничено, рассмотрите использование аналогового мультиплексора (например, CD4051), который позволяет последовательно считывать сигналы с нескольких аналоговых датчиков через один вход Arduino.

Для повышения точности измерений избегайте длинных и плохо экранированных проводов, поскольку они могут наводить шум. Используйте короткие соединения и при необходимости экранированный кабель.

Перед началом работы рекомендуется проверить работу каждого датчика по отдельности, убедившись в правильности подключения и адекватности выходных значений, а затем интегрировать их в общую схему с несколькими входами.

Использование цифровых датчиков с разными интерфейсами на Arduino

Цифровые датчики взаимодействуют с Arduino через различные интерфейсы: I2C, SPI, 1-Wire, UART и простые цифровые входы/выходы. Для подключения нескольких устройств с разными интерфейсами важно учитывать особенности каждого протокола и правильную разводку линий связи.

I2C использует две линии – SDA и SCL – к которым можно подключить несколько датчиков с уникальными адресами. Необходимо проверить адреса каждого устройства и при необходимости изменить их аппаратно или программно. Для стабильной работы рекомендуется использовать подтягивающие резисторы 4.7 кОм на линии SDA и SCL.

SPI требует отдельной линии выбора устройства (CS/SS) для каждого датчика. На общих линиях MOSI, MISO и SCK подключаются все устройства. При большом количестве SPI-датчиков важно организовать управляющие пины выбора и обеспечить надежный контакт для предотвращения конфликтов на шине.

1-Wire использует одну линию данных, к которой можно подключить множество датчиков с уникальными серийными номерами. Библиотеки Arduino для 1-Wire позволяют последовательно опрашивать устройства. Линию 1-Wire также нужно подтягивать резистором 4.7 кОм к питанию.

UART-интерфейс обычно применяется для датчиков с передачей последовательных данных. При использовании нескольких UART-устройств на Arduino с одним аппаратным UART можно применять программные UART-библиотеки (SoftwareSerial) для создания дополнительных портов.

Цифровые датчики с простым цифровым выходом подключаются к цифровым входам Arduino. При большом количестве таких датчиков следует контролировать общее энергопотребление и использовать мультиплексоры или сдвиговые регистры для расширения количества входов.

Для успешной интеграции датчиков с разными интерфейсами необходимо правильно определить адреса и линии связи, соблюдать требования по подтяжке линий и учитывать ограничения по количеству и потреблению ресурсов Arduino. Оптимальное сочетание интерфейсов позволяет эффективно собирать данные с множества сенсоров без конфликтов.

Подключение датчиков с общими линиями данных (шина I2C)

Шина I2C позволяет подключать к Arduino несколько цифровых датчиков, используя всего две линии: SDA (данные) и SCL (тактовый сигнал). Эти линии должны быть подключены к соответствующим контактам Arduino (например, A4 – SDA, A5 – SCL на Arduino Uno).

При подключении нескольких датчиков к одной шине важно обеспечить наличие подтягивающих резисторов на линиях SDA и SCL. Обычно используются резисторы 4.7 кОм, подключаемые между линиями и источником питания 5 В или 3.3 В, в зависимости от логического уровня датчиков.

Если в проекте используются датчики с одинаковым адресом, то для корректной работы потребуется изменить адрес одного из них (если возможно) или использовать несколько штук шины I2C через мультиплексор (например, TCA9548A).

Длина проводов на шине I2C должна быть минимальной, чтобы избежать искажений сигналов и снижения скорости передачи данных. Максимальная скорость передачи по стандарту обычно не превышает 400 кбит/с (Fast Mode), при длинных линиях лучше использовать 100 кбит/с (Standard Mode).

В коде Arduino необходимо использовать библиотеку Wire.h для работы с I2C. Каждый датчик инициализируется своим адресом, после чего можно отправлять команды и получать данные последовательно с разных устройств на одной шине.

Таким образом, I2C обеспечивает компактное и удобное подключение множества датчиков, снижая количество задействованных контактов и упрощая разводку платы.

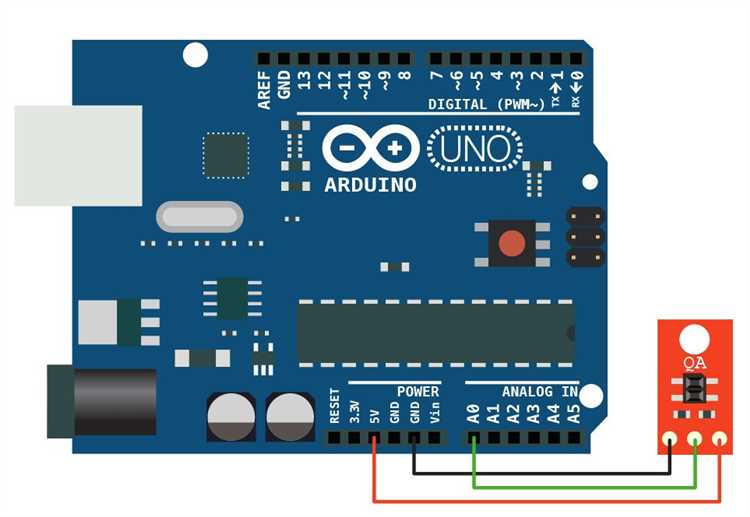

Организация работы нескольких датчиков по протоколу SPI

SPI (Serial Peripheral Interface) – протокол с синхронной последовательной передачей данных, позволяющий подключать несколько периферийных устройств к одному микроконтроллеру через общие линии MOSI, MISO и SCK. Для одновременной работы нескольких датчиков важна правильная организация линий выбора устройства (CS, Chip Select).

Ключевые моменты подключения нескольких SPI-датчиков к Arduino:

• Общие линии MOSI (Master Out Slave In), MISO (Master In Slave Out) и SCK (Serial Clock) подключаются ко всем датчикам параллельно.
• Каждое устройство получает отдельную линию CS, управляемую со стороны Arduino через любой цифровой выход.
• Для активации конкретного датчика соответствующая линия CS переводится в низкий уровень, остальные – в высокий.
• При программировании необходимо корректно управлять состоянием CS, чтобы исключить конфликт данных на линии MISO.

Рекомендации по реализации:

1. При инициализации настроить все CS в высокий уровень, отключая устройства.
2. Перед чтением или записью данных на конкретном датчике опустить соответствующий CS, выполнить обмен данными, затем вернуть CS в высокий уровень.
3. Если датчики работают на разных напряжениях, использовать логический уровень преобразователя.
4. Для минимизации помех и перекрестных наводок применять короткие провода и экранирование при необходимости.

Пример подключения трёх SPI-датчиков к Arduino UNO:

• MOSI – пин 11
• MISO – пин 12
• SCK – пин 13
• CS1 – пин 10
• CS2 – пин 9
• CS3 – пин 8

В программном обеспечении обеспечить последовательное опросы датчиков через переключение CS, предотвращая одновременную активацию нескольких устройств. Использование аппаратного SPI (через библиотеку SPI.h) ускоряет обмен и снижает нагрузку на процессор.

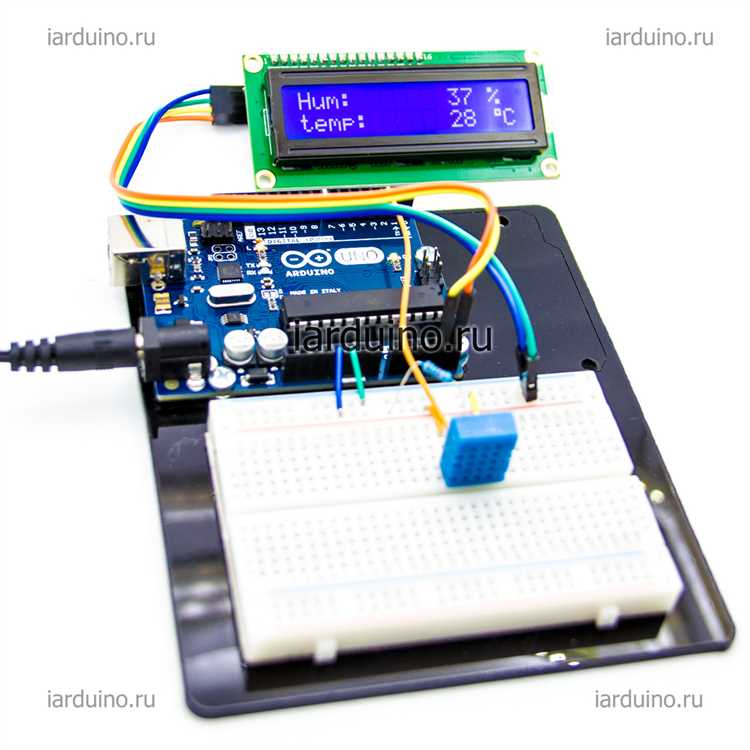

Настройка питания для нескольких подключённых датчиков

При подключении нескольких датчиков к Arduino важно учитывать общую потребляемую мощность и стабильность напряжения питания. Для точной работы большинства датчиков требуется напряжение 3.3 В или 5 В с минимальными колебаниями.

Для питания нескольких устройств используйте отдельные линии 3.3 В и 5 В с Arduino только для маломощных датчиков (до 150 мА суммарно). Если суммарный ток выше, применяйте внешний стабилизатор напряжения с достаточным запасом по току (обычно 1.5–2 раза больше максимального потребления).

Не подключайте датчики напрямую к USB-порту Arduino, если их ток превышает 500 мА, чтобы избежать перегрузки платы и питания.

При распределении питания между датчиками учитывайте длину и сечение проводов, чтобы избежать падения напряжения. Используйте экранированные провода и минимизируйте расстояния от стабилизатора до датчиков.

Для уменьшения шумов и пиковых токов в цепях питания обязательно устанавливайте конденсаторы рядом с каждым датчиком: электролитический 10–47 мкФ и керамический 0.1 мкФ параллельно.

Если датчики работают на разных напряжениях, используйте логические преобразователи уровней и отдельные стабилизаторы для каждой группы.

Для контроля напряжения питания рекомендуется подключить мультиметр или использовать аналоговый вход Arduino для измерения напряжения питания в реальном времени и выявления просадок при пиковых нагрузках.

При наличии мощных датчиков с импульсным потреблением рекомендуется применять последовательные RC-фильтры или LC-фильтры для стабилизации напряжения.

Чтение и обработка данных с нескольких датчиков в коде Arduino

Для одновременного чтения данных с нескольких датчиков необходимо организовать последовательное опросы каждого устройства в основном цикле loop(). При работе с аналоговыми датчиками используется функция analogRead(pin), для цифровых – чтение через digitalRead(pin) или специализированные библиотеки для интерфейсов I2C и SPI.

Рекомендуется заранее определить переменные для хранения значений каждого датчика, чтобы упрощать логику обработки и передачи данных. Важно соблюдать интервалы опроса: для большинства сенсоров частота обновления 10–100 мс достаточно, но для медленных или энергоэффективных датчиков можно увеличить задержку.

Для датчиков на шине I2C необходимо проверять наличие каждого адреса перед чтением, чтобы избежать конфликтов. Используйте функции библиотеки Wire для запуска передачи и чтения данных, а также реализуйте обработку ошибок, например, повторный запрос при сбое.

Обработка данных должна включать фильтрацию шумов и проверку диапазонов допустимых значений. Например, для сглаживания можно применять скользящее среднее или медианный фильтр. Для критичных данных полезно реализовать проверку на аномалии и переход к безопасному состоянию при ошибках.

Для одновременной работы с несколькими интерфейсами (например, I2C и SPI) синхронизация запросов должна учитывать особенности каждого протокола, избегая конфликтов на линиях передачи. При необходимости используйте аппаратные библиотеки и контролируйте временные задержки между запросами.

Поиск и устранение ошибок при работе с несколькими датчиками

При подключении нескольких датчиков к Arduino первичная проверка начинается с проверки физических соединений. Необходимо убедиться в правильном подключении питания, земли и сигнальных линий каждого датчика. Ошибки в пайке, ослабленные контакты или неверные пины часто становятся причиной сбоев.

Следующий этап – проверка адресов датчиков на шине I2C. Используйте сканер I2C для обнаружения всех устройств. Если несколько датчиков имеют одинаковый адрес, это приведёт к конфликтам. В таком случае необходимо изменить адреса датчиков, если это возможно, или использовать мультиплексор.

Для датчиков, подключённых по SPI, важно правильно настроить отдельные линии CS (Chip Select). Все устройства должны иметь уникальные управляющие линии, иначе Arduino не сможет корректно взаимодействовать с каждым из них.

В коде Arduino при чтении данных стоит реализовать проверку статуса каждого датчика. Многие библиотеки возвращают коды ошибок или булевы значения при неудачном чтении. Добавление таких проверок поможет выявить, какой именно датчик не отвечает или выдаёт некорректные данные.

Сигналы с аналоговых датчиков могут быть подвержены шумам, особенно при длинных проводах и множественных подключениях. Используйте конденсаторы для фильтрации, экранированные кабели или программные методы сглаживания (например, усреднение нескольких измерений).

Если система перестаёт отвечать или происходит сбой, проверьте нагрузку на питание. Несколько датчиков могут превышать максимальный ток, доступный от Arduino или источника питания. В этом случае рекомендуется использовать отдельный стабилизированный источник питания с общей землёй.

Не забывайте обновлять и тестировать библиотеки, используемые для работы с датчиками. Несовместимости версий или устаревший код могут вызывать нестабильность при работе с несколькими устройствами одновременно.

В случае нестандартных ошибок используйте поочерёдное отключение датчиков, чтобы определить проблемное устройство или линию связи. Такой метод исключения быстро выявляет источник сбоя.

Вопрос-ответ:

Какие типы датчиков можно одновременно подключать к Arduino без конфликтов?

Arduino поддерживает подключение различных типов датчиков — аналоговых, цифровых, а также тех, что используют интерфейсы I2C и SPI. При подключении нескольких устройств важно учитывать особенности их интерфейсов. Аналоговые датчики можно подключать к отдельным аналоговым входам, цифровые — к цифровым пинам. При работе с I2C-шиной все датчики подключаются к одним и тем же линиям SDA и SCL, но у каждого должен быть уникальный адрес. SPI позволяет подключать несколько устройств, используя отдельные линии выбора (CS) для каждого. Чтобы избежать конфликтов, нельзя подключать несколько устройств с одинаковым адресом по I2C и нужно правильно настраивать линии выбора в SPI.

Как правильно организовать питание нескольких датчиков, чтобы избежать сбоев и нестабильной работы?

При подключении нескольких датчиков важно убедиться, что источник питания способен обеспечить необходимый ток для всех устройств одновременно. Часто микроконтроллеры и плата Arduino имеют ограниченный ток на своих выводах, поэтому лучше использовать внешний стабилизированный источник питания для датчиков с высоким энергопотреблением. Также рекомендуется применять конденсаторы для сглаживания помех и избегать резких скачков напряжения. Следует избегать соединения питания и земли датчиков через длинные или тонкие провода, чтобы минимизировать падение напряжения.

Как подключить несколько датчиков с интерфейсом I2C, если у них совпадают адреса?

В случае, если несколько I2C-датчиков имеют одинаковый адрес, стандартный способ подключения на одну шину не подойдет, так как контроллер не сможет отличить устройства. Можно решить эту проблему несколькими способами: 1) Использовать датчики с возможностью программного изменения адреса; 2) Применить I2C-мультиплексор (например, TCA9548A), который переключает линии SDA и SCL на разные устройства, создавая изолированные шины; 3) Если возможно, заменить датчики на модели с уникальными адресами. Без таких мер подключение нескольких одинаковых адресов на одной шине вызовет конфликты и ошибки передачи данных.

Как в коде Arduino организовать опрос и обработку данных с нескольких датчиков без задержек?

Чтобы опрос нескольких датчиков происходил быстро и без задержек, лучше избегать использования функций с задержками (например, delay). Вместо этого рекомендуется применять неблокирующий код, где каждый датчик читается по очереди в рамках цикла loop с проверкой времени или флагов готовности данных. При работе с интерфейсами I2C и SPI следует учитывать особенности их протоколов, чтобы не блокировать процессор длительными ожиданиями. Для цифровых и аналоговых датчиков опрос можно реализовать через прерывания или периодическую проверку состояния. Такой подход обеспечит плавную и своевременную обработку информации от всех подключенных устройств.

Какие проблемы могут возникнуть при подключении нескольких аналоговых датчиков к Arduino и как их избежать?

Основная сложность при подключении нескольких аналоговых датчиков связана с помехами и точностью измерений. Если провода питания и сигнальные линии плохо экранированы или проходят рядом с источниками электромагнитных помех, показания могут быть нестабильными. Также иногда возникает перекрестное влияние сигналов, если проводка организована неправильно. Чтобы снизить влияние проблем, следует использовать экранированные кабели, располагать провода отдельно от силовых линий, а также выполнять последовательное считывание с небольшими интервалами, давая АЦП время для стабилизации. Если датчики сильно шумят, полезно добавить программную фильтрацию данных или усреднение нескольких измерений.

Как правильно подключить несколько датчиков с разными типами интерфейсов к одной плате Arduino?

Для подключения нескольких датчиков с различными интерфейсами (например, аналоговыми, I2C и SPI) к одной Arduino нужно учитывать особенности каждого протокола и распределить пины по функциям. Аналоговые датчики подключают к аналоговым входам (A0–A5), для I2C используются общие линии SDA и SCL (обычно пины A4 и A5 на Arduino Uno), к которым можно цеплять несколько устройств с разными адресами. SPI требует выделения отдельного вывода Chip Select (CS) для каждого датчика, чтобы управлять выбором активного устройства. Важно проверить, что адреса I2C не конфликтуют, а питание датчиков соответствует требованиям платы. Также следует грамотно настроить программную часть для корректного считывания данных с каждого сенсора без пересечений и конфликтов.

Какие ограничения существуют при подключении нескольких аналоговых датчиков к Arduino и как их можно обойти?

Arduino имеет ограниченное количество аналоговых входов (обычно 6 на платах типа Uno). Если нужно подключить больше аналоговых датчиков, можно использовать внешние мультиплексоры — переключатели, которые позволяют поочередно подавать сигналы с разных сенсоров на один аналоговый вход Arduino. Еще один способ — использовать платы расширения с дополнительными аналоговыми входами или применять микроконтроллеры с большим числом аналоговых каналов. При этом важно учитывать, что мультиплексирование требует дополнительного кода для управления переключением каналов, а частота считывания данных снижается из-за последовательного опроса датчиков.
