Замена ободных тормозов на дисковые – это вмешательство в конструкцию велосипеда, требующее точной совместимости компонентов. Прежде всего необходимо убедиться, что вилка и рама оснащены креплениями под тормозной калипер. Наиболее распространённые стандарты – IS (International Standard) и Post Mount. Если таких креплений нет, установка невозможна без замены этих элементов или применения нестандартных адаптеров, что значительно усложняет процесс.
Следующий шаг – выбор типа дисковых тормозов: механические или гидравлические. Механические проще в установке и обслуживании, но требуют регулярной настройки. Гидравлические обеспечивают более стабильное торможение и лучше работают в грязи и дождь, однако требуют полной замены гидролиний и прокачки системы. Совместимость с тормозными ручками также важна: для механических тормозов подойдут ручки от ободных, а для гидравлики – только специализированные модели.
Тормозные диски подбираются по диаметру, чаще всего используются размеры 160 мм или 180 мм. Диаметр зависит от стиля езды, массы велосипедиста и условий эксплуатации. Малый диск легче, но требует большего усилия, особенно при спуске. Большой диск эффективнее охлаждается и даёт большее тормозное усилие, но может потребовать переходников и новой втулки.
Втулки колёс также должны быть совместимы с креплением роторов. Существуют два основных стандарта – 6 болтов и Center Lock. Если текущие втулки не поддерживают установку ротора, потребуется либо их замена, либо полная замена колеса. Некоторые модели ободных тормозов предусматривают гибридные втулки с возможностью установки ротора, но они встречаются редко.
Дополнительно потребуется установка или замена тросиков, гидролиний, манеток и прокладка новых маршрутов внутри рамы. Некоторые велосипеды имеют внутреннюю проводку, что усложняет установку. Также необходимо точно отрегулировать положение калиперов и убедиться в отсутствии трения между колодками и ротором после монтажа.
Как определить совместимость рамы и вилки с дисковыми тормозами
Перед переходом на дисковые тормоза необходимо проверить, поддерживают ли рама и вилка установку тормозных суппортов. Без предусмотренных креплений установка невозможна без вмешательства в конструкцию.
- Крепления под суппорты: Ищите на заднем треугольнике и вилке специальные уши с резьбовыми отверстиями. Это могут быть крепления стандарта IS (International Standard) или Post Mount. Отсутствие таких мест означает, что компоненты не рассчитаны под дисковую систему.
- Совместимость втулок: Рама и вилка должны позволять установку колес с втулками под дисковый тормоз. Это могут быть втулки с 6-болтовым креплением или Center Lock. Также важно, чтобы ширина осей соответствовала существующим стандартам (например, 135 мм для задней втулки QR, 142 мм или 148 мм Boost для thru-axle).
- Материал и конструкция рамы: Углеродные и алюминиевые рамы без заводских креплений не рекомендуется модифицировать. Стальные рамы в некоторых случаях допускают приварку адаптеров, но это требует квалифицированной сварки и точного позиционирования суппорта.
- Ширина перьев и зазоры: Дисковый суппорт и ротор требуют дополнительного пространства. Убедитесь, что между перьями рамы и дропаута вилки достаточно зазора для размещения ротора (обычно 160–180 мм) и суппорта без риска контакта с рамой или спицами.
Если ни вилка, ни рама не оснащены креплениями, переход на дисковые тормоза требует замены этих компонентов. Установка адаптеров на хомутах или переходниках без жесткой фиксации не обеспечивает нужной надежности и может привести к поломке или травме.

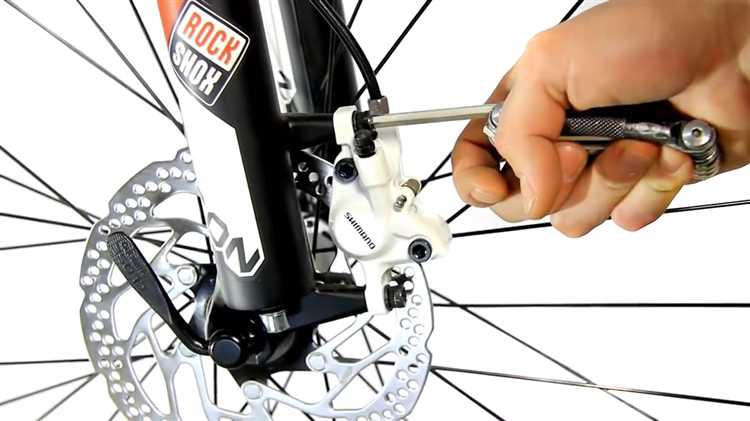

Выбор между механическими и гидравлическими дисковыми тормозами
Механические дисковые тормоза работают с помощью троса, аналогично ободным. Их установка проще, обслуживание можно проводить без специализированных инструментов. Основное преимущество – совместимость с обычными тормозными ручками и меньшая стоимость. Однако передача усилия менее стабильна: при загрязнении или растяжении троса эффективность снижается. Регулировка колодок требует периодической подстройки с обеих сторон, особенно при износе.
Гидравлические тормоза обеспечивают более точное и мощное торможение за счёт передачи давления через тормозную жидкость. Усилие на ручке меньше, модуляция значительно выше. Это особенно заметно при езде по пересечённой местности и в мокрую погоду. Из недостатков – более высокая цена, необходимость в совместимой раме и вилке, а также регулярное техническое обслуживание: прокачка системы, проверка герметичности, подбор подходящей жидкости (минеральное масло или DOT).
Если основной приоритет – простота и возможность самостоятельного обслуживания, механические тормоза предпочтительнее. Для интенсивной езды, частых спусков и повышенных требований к контролю усилия разумнее выбрать гидравлику. Установка гидравлической системы потребует замены ручек, прокладки гидролиний и, при отсутствии внутренней проводки, дополнительных креплений к раме.
Что потребуется заменить в трансмиссии и колёсах при переходе на диски
При установке дисковых тормозов чаще всего требуется замена втулок обоих колёс, так как ободные втулки не имеют креплений для роторов. Современные втулки под диски бывают с креплением под 6 болтов или Center Lock. Перед покупкой нужно учитывать совместимость с ротором и ширину осей, особенно при переходе с QR на сквозные оси.
Колёсные обода в большинстве случаев остаются без изменений, но если меняются втулки, возникает необходимость в переспицовке или полной замене колёс. Стоит учитывать, что дисковая тормозная нагрузка распределяется иначе, и слабые обода могут деформироваться при интенсивном торможении, особенно на длинных спусках. Для тяжёлых райдеров рекомендуется установка усиленных ободов.
При установке новых втулок может потребоваться замена кассеты, если стандарт крепления отличается. Например, втулки с барабаном Micro Spline несовместимы с кассетами под стандарт HG. Также важно проверить совместимость втулки с текущим количеством скоростей и типом трансмиссии (например, 8–11 скоростей vs 12).
Если используется роллерный тормоз Shimano (не дисковый, но часто рассматриваемый как альтернатива), втулка должна иметь специальное посадочное место под роллер. Такие втулки несовместимы с классическими роторами и требуют уникальной оснастки.
При переходе на оси другого диаметра (например, с 9 мм QR на 12 мм thru-axle) может потребоваться не только замена втулок, но и смена рамы или модификация дропаутов. Это напрямую влияет на трансмиссию: может понадобиться новый задний переключатель с другим креплением, совместимый с осью и рамой.
Важно также проверить линию цепи после всех изменений. При смещении втулки или увеличении толщины адаптеров тормозов может потребоваться настройка каретки или замена шатунов с другим вылетом, чтобы избежать перекоса цепи и преждевременного износа трансмиссии.

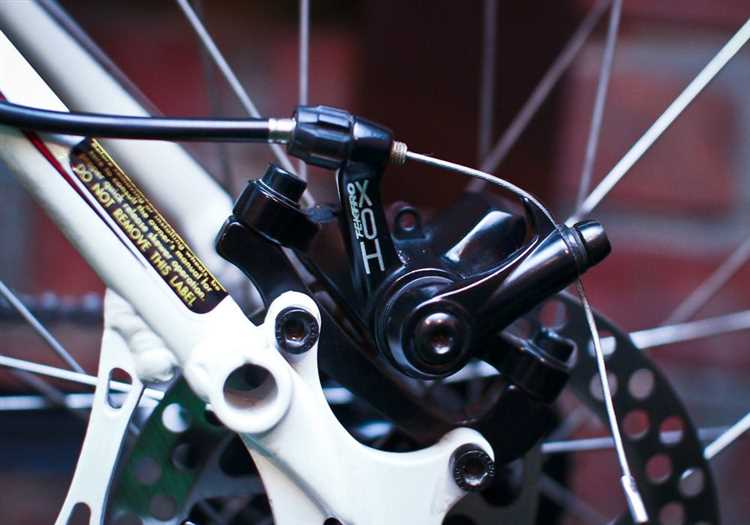

Монтаж тормозных калиперов и адаптеров на велосипедную раму
Перед установкой калиперов необходимо определить тип крепления, предусмотренный на раме и вилке: IS (International Standard), Post Mount или Flat Mount. Большинство современных горных велосипедов используют Post Mount, шоссейные – Flat Mount, а старые модели – IS. От этого зависит выбор адаптера и ориентация самого калипера.
Калипер должен быть совмещён с адаптером, соответствующим размеру ротора. Например, если вилка рассчитана под 160 мм, а планируется установка ротора 180 мм, потребуется адаптер с выносом на 20 мм. При этом крепёжные болты должны быть соответствующей длины, чтобы не повредить резьбу и не создать люфт. Используются болты M6 с шагом 1,0 мм и длиной, учитывающей толщину адаптера и калипера (обычно 20–25 мм, но зависит от конкретной конфигурации).
Монтаж калипера выполняется через адаптер к раме или вилке с обязательным выравниванием. Для этого калипер фиксируется болтами, но не затягивается до упора. Затем зажимается тормозная ручка, чтобы калипер занял правильное положение относительно ротора. Только после этого болты затягиваются равномерно, с моментом 6–8 Н·м.
Если используется IS-крепление, адаптер монтируется перпендикулярно поверхности крепёжных проушин. В этом случае важно выставить шайбы между болтом и адаптером так, чтобы не возникло перекоса. При Post Mount адаптер может быть частью самого калипера или ставится внахлёст. Для Flat Mount потребуются специальные проставки и тонкие шайбы – особенно для заднего треугольника, где ограничено пространство.
После затяжки проверяется свободный ход ротора: он не должен задевать колодки. Если зазор слишком мал или диск цепляет, потребуется дополнительная регулировка или тонкие регулировочные шайбы под адаптер. Допустимое биение ротора – не более 0,3 мм.
Установка роторов на втулки и правильный выбор их диаметра
Ротор крепится к втулке двумя основными способами: через шлицевое соединение Center Lock или шестью болтами по стандарту ISO 6-bolt. Если втулка рассчитана только на один из вариантов, переход невозможен без замены втулки или установки адаптера (например, Center Lock → 6-bolt). Перед установкой необходимо очистить посадочную поверхность от грязи и обезжирить контактные зоны.
При креплении через 6 болтов затяжка должна выполняться с моментом 4–6 Н·м, равномерно, по диагонали. Используются винты с фиксатором резьбы. Для Center Lock требуется съемник кассеты, динамометрический ключ и затяжка с усилием около 40 Н·м. Важно избегать перекосов и превышения усилия – это может повредить втулку или сам ротор.
Выбор диаметра ротора зависит от веса райдера, стиля езды и конструкции рамы/вилки. Наиболее распространённые размеры – 160 мм, 180 мм и 203 мм. Для городских и шоссейных велосипедов с лёгкими райдерами подойдут 160 мм. В кросс-кантри часто используют 160–180 мм. Для трейла, эндуро и спусков предпочтительны 180–203 мм. Увеличение диаметра повышает тормозной момент, но требует проверки совместимости с рамой и вилкой, особенно при переходе на 203 мм.
Некоторые вилки и задние перья имеют ограничения по максимальному диаметру ротора. Игнорирование этого может привести к повреждению конструкции. При увеличении диаметра требуется установка соответствующих адаптеров для калипера, с учётом типа крепления (Post Mount или Flat Mount).
Прокладка и крепление тросов или гидролиний к раме
Для механических дисковых тормозов важно обеспечить плавный ход троса без резких изгибов и зацепок. Тросы прокладываются в штатных или специально подготовленных каналах рамы, если таковые предусмотрены. В местах крепления используйте пластиковые или резиновые хомуты, чтобы избежать трения и повреждений лакокрасочного покрытия.
Гидролинии требуют более тщательного крепления из-за повышенного давления и жёсткости трубок. Линии прокладывают по прямой, с минимальным числом изгибов, используя крепления, совместимые с диаметром трубки, чтобы предотвратить смещение и вибрацию. Для фиксации применяются пластиковые клипсы или специальные держатели, прикручиваемые к раме.
При отсутствии заводских отверстий для крепления гидролиний следует использовать универсальные хомуты с мягкой подкладкой, которые не повреждают поверхность рамы. Важно оставлять небольшой запас длины для свободного движения вилки и амортизатора, если они присутствуют.
После установки проверьте отсутствие натяжения или перегибов, которые могут ухудшить работу тормозов или привести к преждевременному износу троса и гидролиний. Регулярный осмотр креплений и целостности оболочек поможет избежать неисправностей в процессе эксплуатации.
Регулировка положения калиперов и настройка тормозов после установки
Для правильной работы дисковых тормозов калипер должен быть точно выровнен относительно ротора. Начните с ослабления болтов крепления калипера к раме или вилке, чтобы он мог свободно смещаться.
Плавно нажмите рычаг тормоза, чтобы калипер зафиксировался в рабочем положении, затем, не отпуская рычаг, затяните крепёжные болты с рекомендуемым моментом, обычно около 6–8 Н·м. Это обеспечит равномерный зазор между колодками и ротором.
Если после этого слышен трение колодок о ротор, ослабьте болты и вручную подрегулируйте положение калипера, смещая его в сторону, где меньше контакта. При этом ротор должен проходить свободно без касания со всех сторон.
Для механических тормозов дополнительно отрегулируйте натяжение троса с помощью барашковой гайки на рычаге или корпусе троса, чтобы обеспечить плавное и чёткое срабатывание тормоза.
В гидравлических системах после регулировки калипера проверьте ход рычага и при необходимости удалите воздушные пробки из тормозной магистрали с помощью процедуры прокачки.
Проверьте ход колодок и величину свободного хода рычага, он должен быть примерно 10–15 мм до начала торможения. Излишний ход указывает на необходимость дополнительной регулировки или обслуживания.
Обязательно осмотрите крепления и все узлы после тестового торможения – отсутствуют ли люфты и надёжно ли зафиксированы детали.
Вопрос-ответ:
Какие изменения в конструкции колёс необходимы при переходе с ободных на дисковые тормоза?
При установке дисковых тормозов вместо ободных потребуется заменить втулки на совместимые с ротором, поскольку классические втулки не рассчитаны на крепление тормозного ротора. Обычно это означает установку новых колёс или по крайней мере замену втулок в существующих. Также важно учитывать посадочные места на раме и вилке — они должны поддерживать монтаж тормозных калиперов. Если таких мест нет, установка потребует дополнительных адаптеров или замены компонентов рамы и вилки.
Как правильно подобрать диаметр ротора при установке дисковых тормозов на велосипед?
Диаметр ротора влияет на силу торможения и тепловыделение. Для городских и лёгких прогулочных велосипедов обычно достаточно роторов 160 мм. Если велосипед предназначен для горного катания или активного торможения с нагрузками, лучше выбрать роторы 180 мм или даже 203 мм. При выборе следует учитывать конструкцию вилки и рамы — не все поддерживают большие диаметры без дополнительных адаптеров. Также важно учитывать совместимость с калиперами и общий вес системы.
Как происходит регулировка положения тормозного калипера после установки дисковых тормозов?
После монтажа калипера его нужно точно выставить относительно ротора, чтобы колодки не касались диска при свободном вращении колеса, но при этом обеспечивали достаточный контакт при нажатии ручки тормоза. Обычно сначала ослабляют крепёжные болты калипера, затем нажимают на тормозную ручку, чтобы калипер автоматически выровнялся, и после этого болты затягивают. Если требуется точечная регулировка, можно аккуратно смещать калипер вручную, добиваясь минимального зазора и отсутствия трения.
Нужно ли менять тросики или гидролинии при переходе на дисковые тормоза?
Зависит от типа дисковых тормозов. Механические дисковые тормоза используют тросики, аналогичные ободным, но чаще с более прочным покрытием и меньшим сопротивлением трению. Если раньше стояли гидравлические ободные тормоза — нужно менять на гидравлические дисковые с соответствующими гидролиниями. В любом случае прокладка и крепление новых тросов или гидролиний требует аккуратности, чтобы избежать заломов и обеспечить плавное срабатывание тормозов.
Как проверить совместимость рамы и вилки с дисковыми тормозами перед установкой?
Для начала нужно убедиться, что на раме и вилке есть специальные крепления для тормозных калиперов (mounts) — стандарты Post Mount или IS. Отсутствие таких креплений часто означает необходимость в адаптерах или даже замене компонентов. Кроме того, важно проверить размер и тип оси колеса, поскольку для дисковых тормозов чаще используются thru-axle или специальные оси с креплением под ротор. Без совместимых элементов установка будет проблематичной или невозможной без дополнительных деталей.
Какие основные этапы необходимо пройти для установки дисковых тормозов вместо ободных на велосипед?
Установка дисковых тормозов требует последовательного подхода. Сначала нужно убедиться, что рама и вилка поддерживают монтаж дисковых тормозов — для этого должны быть специальные крепления под калиперы. Затем подбирают совместимые втулки с посадочным местом для роторов, так как ободные втулки для дисков не подходят. Далее устанавливают роторы на втулки и фиксируют их с необходимым моментом затяжки. После этого крепят тормозные калиперы к раме с помощью адаптеров, если это требуется. Важный шаг — правильная прокладка и закрепление тросов или гидролиний, чтобы они не мешали работе и не подвергались износу. После монтажа проводят регулировку положения калиперов — они должны находиться точно над ротором, чтобы избежать трения и обеспечить равномерное торможение. В конце проверяют работу тормозов, при необходимости выполняют настройку усилия и прижима колодок. Такой порядок позволит установить дисковые тормоза с минимальными сложностями и получить стабильное торможение.
