Шаговые двигатели, снятые с принтеров, представляют собой точные и надежные устройства с четкой фазировкой обмоток. Для правильного запуска важно учитывать тип двигателя: униполярный или биполярный, поскольку от этого зависит схема подключения и метод управления.
Основная задача – обеспечить последовательное включение обмоток с нужной частотой, чтобы двигатель корректно выполнял шаги. Частота импульсов и напряжение питания должны соответствовать техническим характеристикам конкретной модели двигателя, обычно они указаны на маркировке или в документации принтера.
Особое внимание следует уделить правильному подключению питания и заземлению, а также защите от обратных напряжений, возникающих при переключении токов в обмотках. Это продлевает срок службы как двигателя, так и управляющей электроники.
Выбор подходящего шагового двигателя из принтера
Оптимальный двигатель должен обеспечивать достатичный момент удержания для вашей задачи. В домашних принтерах момент составляет обычно 0,1–0,3 Н·м. Если требуется большее усилие, стоит искать двигатель с меньшим сопротивлением обмоток и более высоким током, но учитывайте возможности источника питания и драйвера.
Измерьте сопротивление обмоток мультиметром: у типичных принтерных двигателей оно варьируется в пределах 5–15 Ом. Этот показатель помогает выбрать подходящий драйвер и настроить ток, чтобы избежать перегрева и обеспечить стабильную работу.
Важно также учитывать конфигурацию обмоток: чаще всего встречаются 4-проводные биполярные двигатели. Если проводов 6 или 8, потребуется дополнительная схема для подключения или переходник. Проверяйте целостность обмоток и отсутствие коротких замыканий.
При возможности определите количество шагов на оборот (обычно 200 или 400). Это влияет на точность позиционирования и совместимость с управляющей схемой.
Таким образом, выбирайте двигатель с параметрами, соответствующими вашему контроллеру и нагрузке, ориентируясь на ток обмоток, сопротивление и конструкцию подключения. Это обеспечит эффективный и надежный запуск шагового двигателя из принтера.
Необходимые компоненты для подключения шагового двигателя
Для запуска шагового двигателя из принтера требуется точный подбор элементов, обеспечивающих корректную работу и защиту схемы.
- Шаговый двигатель – как правило, униполярный или биполярный двигатель от струйного или лазерного принтера с номинальным напряжением 5-12 В и током до 1 А.
- Драйвер шагового двигателя – специализированная микросхема (например, A4988, DRV8825 или ULN2003 для униполярных двигателей), позволяющая управлять током и направлением вращения, исключая перегрузки.
- Микроконтроллер или управляющее устройство – Arduino, Raspberry Pi или аналогичный контроллер для формирования управляющих сигналов шагов и направления.
- Источник питания – стабилизированный блок питания с напряжением, соответствующим характеристикам двигателя и драйвера, обычно 12 В с током не менее 1-2 А.
- Конденсаторы фильтрации – электролитические конденсаторы 100-470 мкФ на питание драйвера для сглаживания пульсаций и защиты от помех.
- Резисторы – для ограничения тока на входах управления и защиты микроконтроллера, обычно 220-10 кОм в зависимости от схемы.
- Диоды защиты – если драйвер не имеет встроенной защиты, необходимы шоттки или быстродействующие диоды для предотвращения обратных токов при переключениях.
- Провода и разъемы – для надежного соединения всех компонентов, рекомендуется использовать экранированные провода для силовых линий и качественные разъемы с фиксацией.
Правильный выбор и качество этих компонентов критичны для стабильной работы шагового двигателя и предотвращения перегрева, шума и сбоев в управлении.
Подготовка и проверка проводки шагового двигателя
Для корректной работы шагового двигателя от принтера важно тщательно подготовить проводку. В первую очередь необходимо определить тип двигателя – униполярный или биполярный, так как это влияет на схему подключения и количество проводов (4, 5, 6 или 8).
Используйте мультиметр для проверки целостности каждой жилы. При сопротивлении около 10–50 Ом жилы исправны, разрыв или бесконечное сопротивление указывает на повреждение. Также измерьте сопротивление между обмотками для определения пар проводов.
Для биполярного двигателя обычно требуется два комплекта проводов с одинаковым сопротивлением, что соответствует двум обмоткам. Униполярные двигатели имеют дополнительную центральную жилу с меньшим сопротивлением.
Обратите внимание на маркировку или цветовую кодировку проводов. В случае отсутствия информации рекомендуется выпаять двигатель из принтера и использовать схему с даташита модели для точной идентификации.
После проверки соединений следует аккуратно зачистить концы проводов, чтобы обеспечить надежный контакт с клеммами драйвера или контроллера. Используйте качественные разъемы или пайку, избегая скруток без фиксации.
Проводку прокладывайте с минимальным напряжением и без изломов, чтобы избежать механических повреждений в процессе эксплуатации. Убедитесь, что длина проводов не превышает рекомендованную производителем, чтобы избежать потерь сигнала и помех.
В случае использования удлинителей или переходников проверяйте их сопротивление и надежность контактов перед включением двигателя в схему.

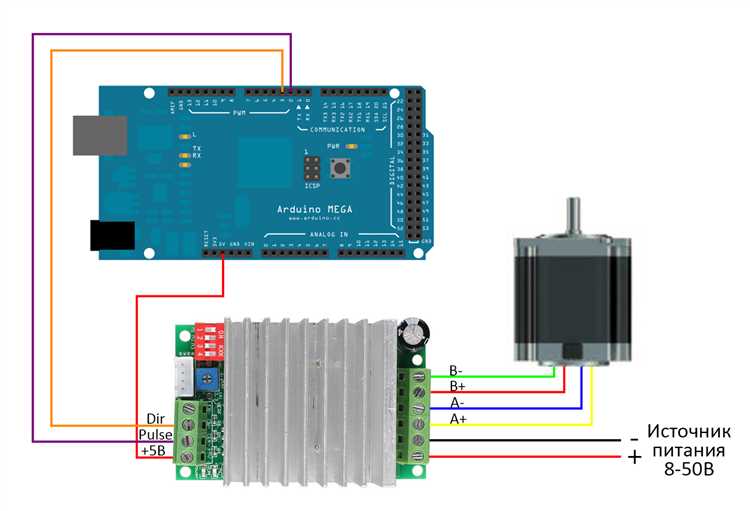

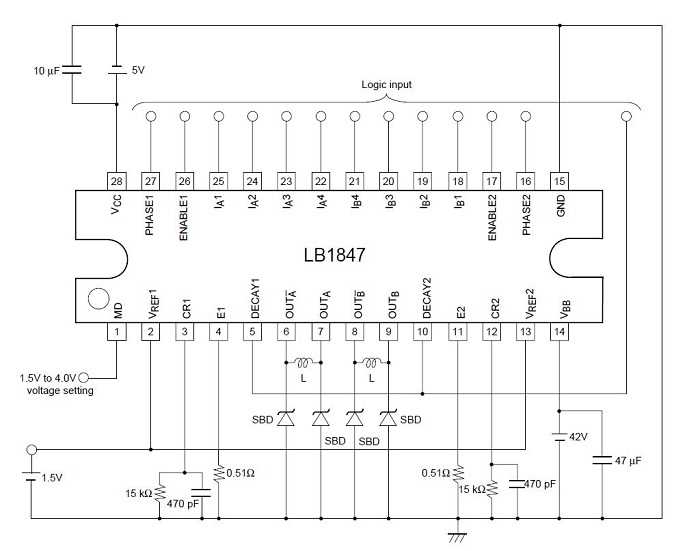

Схема подключения шагового двигателя к контроллеру
Шаговый двигатель из принтера обычно имеет четыре или шесть проводов. Для подключения к контроллеру важно определить пары обмоток с помощью мультиметра, измеряя сопротивление между проводами – пары с одинаковым сопротивлением принадлежат одной обмотке.
Контроллер должен обеспечивать питание и управление током обмоток. Подключение обмоток выполняется к выходным клеммам драйвера шагового двигателя, который управляется логическими сигналами контроллера (например, Arduino или специализированным микроконтроллером).
Питание шагового двигателя выбирается исходя из технических характеристик двигателя и драйвера. Для принтерных шаговых двигателей обычно используется напряжение от 5 до 12 В с ограничением тока до 1-2 А на обмотку.
Контроллер подает сигналы шагов и направления на драйвер, который преобразует их в коммутацию обмоток двигателя. Обычно это последовательность включения и выключения обмоток по определенной таблице фазировки (например, полушаговый или полный шаг).
Рекомендуется использовать драйверы с защитой от перегрева и ограничением тока (например, A4988 или DRV8825), подключая их к контроллеру через интерфейс SPI или цифровые входы шаг/направление.
Все соединения следует выполнять с учетом минимизации помех: использовать экранированные кабели, избегать длинных проводов и обеспечивать надежные контакты для стабильной работы системы.
Настройка драйвера для управления шаговым двигателем
Регулировка тока на драйвере выполняется с помощью потенциометра. Для DRV8825 формула расчёта опорного напряжения Vref следующая: Imax = Vref / (8 × Rsense), где Rsense – сопротивление резистора шунта на плате драйвера. Типовое значение Rsense – 0,1 Ом, что упрощает вычисления. Например, при требуемом максимальном токе 1.2 А Vref должен быть установлен около 0.96 В.
После установки Vref необходимо проверить нагрев двигателя при работе на минимальной скорости. При избыточном нагреве снижайте ток, уменьшая Vref. Также рекомендуется установить микрошаговый режим, используя пины MS1, MS2, MS3. Для плавного и точного управления лучше настроить драйвер на 1/16 или 1/32 микрошаг, если это поддерживается.
Подключение сигналов STEP и DIR к контроллеру должно соответствовать уровню логики драйвера (обычно 3.3 или 5 В). Необходимо обеспечить надёжное заземление между контроллером и драйвером. Если применяются линии ENABLE, их рекомендуется подтягивать к логическому уровню «0» для активации драйвера.
Тестирование проводится программным обеспечением, например, с использованием Arduino и стандартной библиотеки Stepper или AccelStepper. Важно проверить корректность вращения при изменении направления и шагов. При вибрации или пропусках шагов снижайте скорость или увеличивайте ток в пределах безопасного диапазона.
| Параметр | Рекомендация |
|---|---|
| Напряжение питания | Совпадает с номиналом двигателя, обычно 12–24 В |
| Максимальный ток | Устанавливается потенциометром на драйвере, не выше значения из даташита |
| Микрошаг | 1/16 или 1/32 для плавности и точности |
| Подключение STEP/DIR | Логический уровень 3.3–5 В, прямое соединение с контроллером |
| Защита от перегрева | Контроль температуры мотора и драйвера, снижение тока при нагреве |
Проверка правильности работы двигателя после подключения
После подключения шагового двигателя к драйверу необходимо убедиться в корректности его работы. Для начала подайте питание на контроллер и драйвер. Если используется микроконтроллер, загрузите тестовую программу, которая запускает двигатель с минимальной скоростью вращения.
Проверьте вращение вала двигателя на отсутствие рывков и заеданий. Шаговый двигатель должен вращаться плавно, без посторонних шумов и вибраций. Если вал не вращается, проверьте правильность подключения обмоток, соблюдение полярности и соответствие номинального напряжения.
Для оценки точности шагов подайте команды на полный оборот в определённом режиме шагания (полушаг, полный шаг или микрошаг). Подсчитайте количество шагов, соответствующее одному обороту. Несовпадение указывает на ошибку в настройках драйвера или неправильный выбор параметров шагания.
Используйте мультиметр для контроля напряжения на обмотках в момент включения, оно должно соответствовать техническим характеристикам двигателя. При перегреве драйвера или двигателя остановите тест и проверьте токовые ограничения и систему охлаждения.
В случае неравномерного или нестабильного вращения проверьте качество питания: наличие пульсаций и помех может влиять на работу драйвера. Для устранения помех примените конденсаторы или фильтры по питанию.
Дополнительно можно проверить работу двигателя под нагрузкой, симулируя реальное применение. Обратите внимание на удерживающий момент и отсутствие пропусков шагов при изменении скорости вращения.
Решение распространённых проблем при запуске шагового двигателя
Частые ошибки при запуске шагового двигателя от принтера связаны с неправильным подключением и настройкой драйвера. Чтобы избежать сбоев, проверьте последовательность фаз и тип двигателя (униполярный или биполярный).
- Если двигатель не вращается при подаче питания, убедитесь в корректности подключения проводов к драйверу и контроллеру. Используйте мультиметр для проверки целостности проводов.
- При слабом или прерывистом вращении проверьте напряжение питания – оно должно соответствовать техническим характеристикам двигателя (обычно 12-24 В). Недостаток напряжения приводит к потере шага и перегреву.
- Если двигатель издаёт стук или вибрацию без вращения, проверьте параметры тока на драйвере. Слишком высокий ток вызывает нагрев, а слишком низкий – потерю мощности. Настройте ток через потенциометр драйвера согласно документации.
- Для устранения проблемы с перегревом используйте радиаторы или улучшите вентиляцию. Перегрев сокращает ресурс двигателя и снижает стабильность работы.
- Если шаги пропускаются при высокой скорости, уменьшите частоту шагов или переключитесь на режим микрошагов для плавного управления.
Использование осциллографа позволяет визуализировать сигналы на входах драйвера и выявить ошибки в формировании управляющих импульсов.
Проверяйте также правильность настройки программного обеспечения: неверные параметры шага, частоты и направления приводят к неправильной работе мотора.
Вопрос-ответ:
Какие основные параметры шагового двигателя из принтера нужно учитывать при подключении?
При подключении важно учитывать тип двигателя (униполярный или биполярный), количество фаз и сопротивление обмоток. Также необходимо знать номинальное напряжение и ток, чтобы правильно подобрать драйвер и источник питания, чтобы избежать перегрева и обеспечить стабильную работу.
Как правильно подключить провода шагового двигателя, чтобы избежать ошибок в управлении?
Для начала нужно определить пары обмоток с помощью мультиметра или схемы принтера. Обычно двигатель имеет четыре или шесть проводов. Правильное подключение пар обмоток к драйверу обеспечивает корректное направление и шаги вращения. Ошибки в подключении могут привести к неравномерному движению или отсутствию вращения.
Можно ли использовать стандартный драйвер для управления шаговым двигателем от принтера, и какие настройки важны?
Да, многие драйверы, например, типа A4988 или DRV8825, подходят для управления такими двигателями. Важно настроить ток ограничения согласно параметрам двигателя, чтобы избежать перегрева и повреждений. Также следует выставить нужный режим микрошагов, который влияет на плавность и точность вращения.
Что делать, если после подключения шаговый двигатель не вращается или вращается с рывками?
В первую очередь проверьте правильность подключения проводов и соответствие полярности обмоток. Убедитесь, что источник питания соответствует требованиям по напряжению и току. Если проблема сохраняется, проверьте настройки драйвера и управляющей платы, а также качество управляющих сигналов (импульсов).
Какие меры безопасности следует соблюдать при запуске шагового двигателя от принтера?
Важно использовать подходящий источник питания с защитой от короткого замыкания и перегрузок. Необходимо правильно подключать провода, избегая замыканий. При настройке тока драйвера следует соблюдать рекомендуемые значения, чтобы предотвратить перегрев. Также полезно обеспечить хорошее охлаждение драйвера и двигателя в процессе работы.
