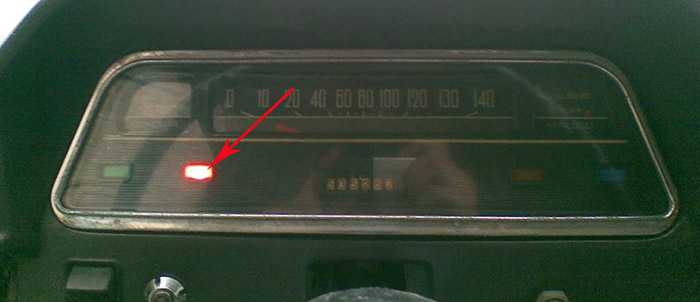

Лампочка аккумулятора на панели приборов ВАЗ 2109 сигнализирует о проблемах с зарядной системой. Ее загорание указывает на отсутствие или недостаток напряжения от генератора, что может привести к разрядке аккумулятора и последующей остановке двигателя.
Основные причины включают неисправности генератора – износ щеток, повреждение диодного моста или ремня привода. Также частыми причинами становятся окисление клемм аккумулятора и разрыв проводки, нарушающие цепь зарядки.
Игнорирование сигнала может привести к серьезным поломкам и дорогостоящему ремонту. Регулярная проверка состояния ремня генератора, плотности зарядки аккумулятора и состояния проводки помогает избежать загорания лампочки и сохраняет работоспособность системы.
Проверка состояния ремня генератора и его натяжения
Оптимальное натяжение ремня достигается при прогибе около 10–15 мм при усилии в 10–15 кг на середине свободного участка между шкивами. Измерьте прогиб, надавливая пальцем ровно посередине ремня, избегая резких толчков.
Если прогиб превышает 20 мм, ремень необходимо подтянуть или заменить при наличии видимых повреждений. Для подтяжки ослабьте крепеж генератора, сместите его против часовой стрелки (если смотреть спереди) до достижения нужного натяжения, затем затяните болты крепления.
Недостаточная натяжка приводит к проскальзыванию ремня, снижению генерации тока и загоранию индикатора аккумулятора. Чрезмерное натяжение ускоряет износ подшипников генератора и самого ремня.
Рекомендуется проверять состояние ремня и его натяжение не реже одного раза в 10 000 км пробега или при первых признаках снижения заряда аккумулятора.
Влияние неисправностей генератора на зарядку аккумулятора
Генератор ВАЗ 2109 отвечает за выработку электроэнергии и поддержание напряжения в пределах 13,8–14,5 В. При выходе из строя диодного моста происходит снижение выходного напряжения до 11–12 В, что приводит к недостаточной зарядке аккумулятора и загоранию индикатора зарядки.
Износ щеток генератора уменьшает контакт с контактным кольцом, вызывая прерывание подачи тока и нестабильное напряжение. В таких случаях амперметр показывает скачки, а аккумулятор не получает полноценную зарядку.
Регулятор напряжения при неисправности пропускает чрезмерное напряжение, что вызывает перезаряд аккумулятора и может привести к перегреву и выходу из строя элементов аккумуляторной батареи.
Подшипники генератора, вышедшие из строя, вызывают механический шум и могут привести к снижению частоты вращения ротора, что напрямую уменьшает эффективность выработки электричества и ухудшает зарядку аккумулятора.
Для диагностики генератора рекомендуется использовать мультиметр для проверки напряжения на клеммах аккумулятора при работающем двигателе. Напряжение ниже 13 В или выше 15 В указывает на проблемы с генератором или регулятором напряжения, требующие немедленной проверки и замены неисправных элементов.
Игнорирование дефектов генератора вызывает не только постоянное загорание лампочки аккумулятора, но и сокращение срока службы АКБ, что ведет к необходимости преждевременной замены аккумуляторной батареи.

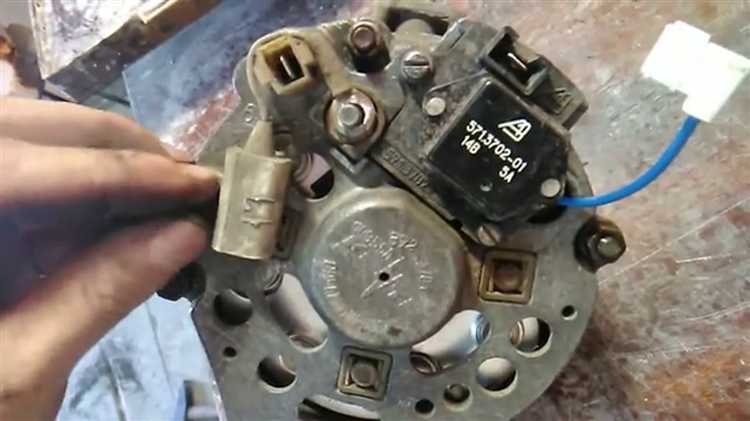

Роль регулятора напряжения в системе зарядки
Регулятор напряжения на ВАЗ 2109 контролирует величину выходного напряжения генератора, поддерживая его в пределах 13,8–14,4 В. Это обеспечивает стабильную зарядку аккумулятора и питание бортовой сети без перезарядки или недозарядки.
При выходе регулятора из строя напряжение может превысить допустимые значения, что приводит к перегреву и повреждению аккумулятора, либо упасть ниже нормы, вызывая разряд и последующую потерю емкости аккумулятора. В обоих случаях загорается лампочка аккумулятора на панели приборов.
Типичные признаки неисправности регулятора: мерцание или постоянное свечение индикатора зарядки, нестабильная работа электрооборудования, а также чрезмерное выделение тепла на корпусе генератора. Для проверки напряжения используется мультиметр в режиме измерения постоянного напряжения на клеммах аккумулятора при работающем двигателе на оборотах 1500–2000 об/мин.
Рекомендуется проводить тест регулятора при первых симптомах проблем с зарядкой, так как его замена – дешевле ремонта генератора. При замене регулятора важно использовать только оригинальные или качественные аналоги, соответствующие техническим требованиям ВАЗ 2109, чтобы избежать повторных сбоев.
Неисправный регулятор также может вызвать излишнюю нагрузку на ремень генератора, что сказывается на его ресурсе и приводит к преждевременному износу. Контроль состояния регулятора – важная мера профилактики отказов в системе электропитания.
| Параметр | Норма | Последствия выхода из строя |
|---|---|---|
| Выходное напряжение | 13,8–14,4 В | Перезарядка или недозарядка аккумулятора |
| Температура корпуса | Не выше 70 °C | Перегрев, повреждение генератора |
| Работа электросистемы | Стабильная | Мерцание света, перебои в работе приборов |
Проверка и замена предохранителей цепи аккумулятора
Для диагностики причины загорания лампочки аккумулятора в первую очередь необходимо проверить состояние предохранителей, отвечающих за цепь зарядки и питание генератора. В ВАЗ 2109 основной предохранитель аккумулятора расположен в монтажном блоке под капотом, обычно это предохранитель номиналом 30 А.
Для проверки предохранителя снимите крышку монтажного блока, визуально осмотрите металлическую нить внутри предохранителя. При повреждении нити предохранитель требует замены. При отсутствии внешних повреждений рекомендуется использовать тестер или мультиметр в режиме прозвонки для проверки целостности цепи.
Если предохранитель сгорел, необходимо заменить его на аналогичный по номиналу – использование предохранителя с большим током чревато повреждением электросистемы, а меньший номинал приведёт к повторному перегоранию.
После замены предохранителя проверьте напряжение на клеммах аккумулятора при включённом зажигании и работающем двигателе. Если лампочка не гаснет, следует продолжить диагностику других компонентов системы зарядки.
В случае частого перегорания предохранителей необходимо проверить на предмет короткого замыкания провода, идущие от аккумулятора к генератору и монтажному блоку, а также исправность реле-регулятора напряжения и генератора.
Проблемы с клеммами и проводкой аккумулятора
Окисление и загрязнение клемм аккумулятора значительно увеличивают сопротивление контакта, что снижает подачу тока и вызывает мигание или постоянное загорание индикатора аккумулятора. Для проверки достаточно снять клеммы и очистить их металлической щеткой или наждачной бумагой до блеска, после чего обработать контакт специальной смазкой для предотвращения повторного окисления.
Неплотное крепление клемм к полюсам аккумулятора приводит к прерыванию электрической цепи при вибрациях автомобиля. Проверяйте плотность затяжки гайки крепления клеммы не реже одного раза в год и после проведения любых ремонтных работ под капотом.
Повреждение или излом изоляции проводки аккумулятора вызывает замыкание на корпус и утечку тока, что отражается на работе системы зарядки и загорании лампочки. Визуально осматривайте проводку на предмет трещин, потертостей и оголенных участков, а при обнаружении дефектов заменяйте поврежденные участки или всю ветвь проводки.
Контактные соединения в жгуте проводов аккумулятора подвержены коррозии, особенно в местах попадания влаги. Используйте влагозащитные средства и проверяйте герметичность соединений, особенно после мойки двигателя или дождливой погоды.
Рекомендуется регулярно проверять сопротивление проводов мультиметром в режиме омметра – значения выше 0,1 Ом на участке длиной 30 см свидетельствуют о необходимости замены проводки, так как повышенное сопротивление снижает эффективность зарядки аккумулятора и приводит к ложному срабатыванию индикатора.
Влияние износа и состояния самого аккумулятора на работу системы
Аккумулятор ВАЗ 2109 со временем теряет свою емкость из-за химического старения пластин и деградации электролита. Снижение ёмкости приводит к нестабильному напряжению, что напрямую отражается на работе бортовой электроники и генератора.
Основные признаки износа аккумулятора:
- Уменьшение стартового тока – затруднённый или медленный запуск двигателя.
- Падение напряжения под нагрузкой ниже 11,8 В при работающем двигателе.

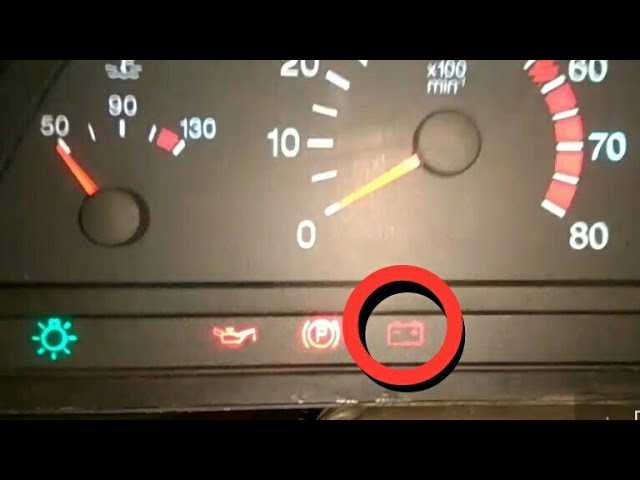

- Регулярное загорание контрольной лампы аккумулятора при работе систем автомобиля.
Изношенный аккумулятор вызывает повышенную нагрузку на генератор, что может приводить к его преждевременному выходу из строя и нестабильной работе регулятора напряжения.
Рекомендации по контролю состояния аккумулятора:
- Регулярно измерять напряжение на клеммах не менее 12,6 В в состоянии покоя (двигатель выключен).
- Проводить нагрузочные тесты с помощью специализированных приборов – падение напряжения ниже 9 В под нагрузкой свидетельствует о серьёзных проблемах.
- Проверять уровень и плотность электролита (для необслуживаемых аккумуляторов – учитывать сроки эксплуатации и планировать замену через 3-5 лет).
Несвоевременная замена аккумулятора ухудшает стабильность работы всей системы зарядки и приводит к частым ошибкам электрооборудования, включая ложное срабатывание индикатора заряда.
Вопрос-ответ:
Почему на панели приборов загорается лампочка аккумулятора при работе двигателя?
Сигнализация лампочки аккумулятора указывает на проблемы с зарядкой. Это может быть связано с недостаточным напряжением от генератора, неисправным ремнем генератора или сбоями в регуляторе напряжения. Также иногда причина — окисление контактов или ослабление клемм аккумулятора, что мешает нормальному току.
Как проверить, что именно вызывает загорание индикатора аккумулятора на ВАЗ 2109?
Для диагностики нужно измерить напряжение на клеммах аккумулятора при выключенном и заведённом двигателе. При работающем двигателе напряжение должно быть примерно 13,5–14,5 В. Если меньше — стоит проверить состояние ремня генератора, работу генератора и регулятора напряжения. Также осмотрите клеммы на наличие коррозии и убедитесь в их плотном контакте.
Может ли износ аккумулятора приводить к тому, что загорается лампочка зарядки?
Да, если аккумулятор сильно изношен или повреждён, его внутреннее сопротивление увеличивается, что снижает способность держать заряд и вызывает повышенную нагрузку на генератор. Это отражается в работе системы зарядки и иногда приводит к включению индикатора на панели.
Нужно ли ехать в сервис сразу, если загорелась лампочка аккумулятора, или можно продолжать ездить?
Если лампочка загорелась, это значит, что зарядка аккумулятора нарушена. Лучше как можно скорее проверить автомобиль, поскольку разряд аккумулятора может привести к остановке двигателя и проблемам с электрооборудованием. Кратковременная езда возможна, но затягивать с ремонтом не стоит.
