Почему не крутится вентилятор на кондиционере улице

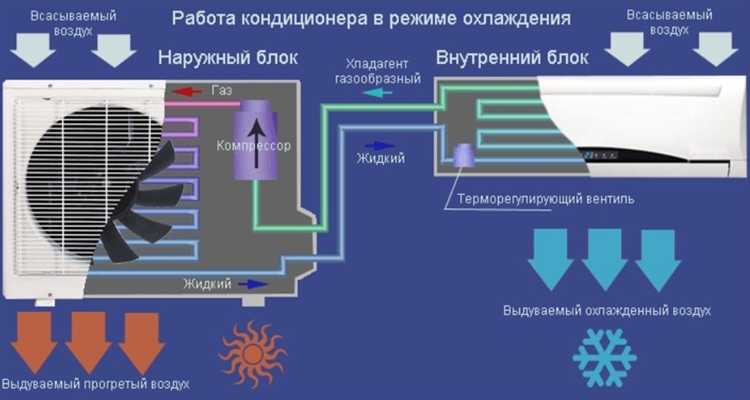

Отсутствие вращения вентилятора наружного блока быстро ведёт к росту давления в контуре конденсации: при нормальной работе температура ребер теплообменника редко превышает 45–55 °C в режиме охлаждения, тогда как при остановке обдува поверхность может прогреться выше 70 °C, что провоцирует срабатывание защиты по высокому давлению и аварийные остановы компрессора. Если защита не отрабатывает, перегрев ускоряет разложение масла и сокращает ресурс компрессора.

Первое действие – полностью обесточить систему на автомате или выключателе, дождаться разрядки конденсаторов (обычно 5–10 мин), затем проверить, свободно ли вращается крыльчатка рукой. Тугой ход, задевание кожуха или слой льда/грязи напрямую объясняют остановку. При нормальном вращении переходите к электрическим проверкам.

Во многих неинверторных сплит-системах вентилятор наружного блока – однофазный асинхронный двигатель на ~220–240 В AC с пусковым конденсатором. Потеря ёмкости конденсатора на 30 %+ от номинала (типично 20–60 мкФ для бытовых моделей 7k–12k BTU) часто проявляется как «толкни – поехал» или полная остановка под нагрузкой. Измерьте ёмкость мультиметром с функцией Cx; если значения ниже допуска производителя, конденсатор меняют.

В инверторных системах применяются DC‑моторы (EC, BLDC) с электронным управлением от основной платы; питание может приходить с высоковольтной шины (после выпрямителя ~310 В DC) и отдельными управляющими сигналами (импульс/шина данных). При отсутствии вращения проверьте разъёмы, наличие опорного питания 5/12 В для платы драйвера, сигналы датчиков Холла и коды ошибок контроллера. Любые работы на высоковольтной части выполнять только при снятом напряжении и разряженных конденсаторах.

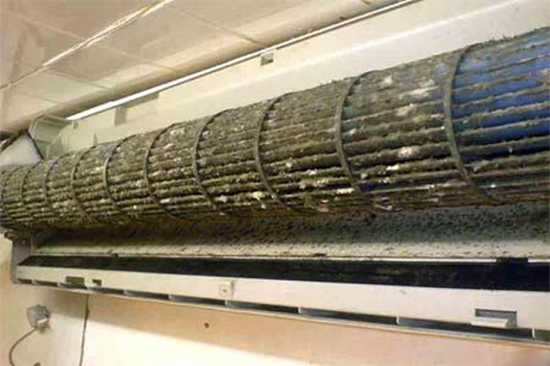

Не игнорируйте управляющие блокировки: датчики давления, температуры наружного воздуха и обмерзания могут запрещать запуск вентилятора или давать ступенчатое управление. Если наружный блок регулярно обрастает пухом, листвой или льдом, включите в регламент сезонную очистку теплообменника и проверку дренажа; загрязнение повышает статическое сопротивление потоку и перегружает двигатель. При повторяющихся остановках фиксируйте показания сервисного меню или мигающие коды – это сэкономит время при ремонте.

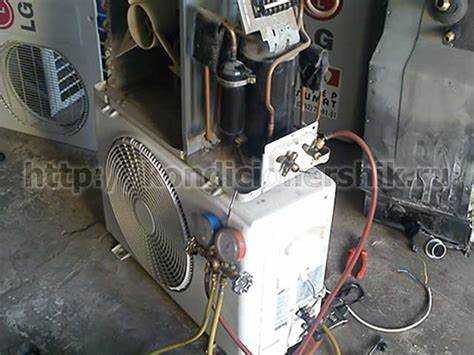

Как проверить питание и состояние проводки

Задача проверки: подтвердить, что на клеммник наружного блока поступает номинальное напряжение, соединения затянуты, проводка без перегрева, обрывов и пробоев изоляции.

• Отключи питание кондиционера на щите: автоматический выключатель или предохранитель, затем убедись в отсутствии напряжения индикатором без контакта и повторной проверкой мультиметром.
• Осмотри кабель от щита до наружного блока: потертости, пережимы, участки перегрева, следы грызунов, попадание влаги в гофру или короб.
• Проверь маркировку жил (L, N, PE или L1/L2/L3/PE) и соответствие схеме производителя кондиционера; ошибки фазировки и перепутанный ноль вызывают остановку вентилятора.

Проверка наличия и уровня напряжения (мультиметр в режиме AC, щупы с изолированными наконечниками):

1. На выходе автомата: между L и N (однофазные блоки) должно быть 220–240 В; допустимое отклонение ±10% от паспорта; ниже 200 В – риск нестарта вентилятора.
2. Между L и PE: то же значение, что L–N с погрешностью прибора; заметное расхождение указывает на проблемы с нулем.
3. Между N и PE: не более 5 В при отсутствии нагрузки; большие значения – плохой ноль или обратные токи.
4. На клеммнике наружного блока повтори измерения; падение >5% по сравнению с щитом при рабочем токе – проверяй сечение и контакты.
5. Для трёхфазных систем: L1–L2, L2–L3, L1–L3 в диапазоне 380–415 В; разбаланс фаз не более 2% (макс/мин среднее); при перекосе возможна блокировка платы и перегрев вентилятора.

Тест под нагрузкой:

• Включи питание, зафиксируй напряжение на клеммах при запуске компрессора; просадка ниже минимального паспортного порога часто сопровождается остановкой вентилятора или ошибкой платы.
• Измерь ток по каждой жиле клещами; сравни с номиналом. Повышенный ток при нормальном напряжении указывает на межвитковое замыкание двигателя или повышенное трение подшипников вентилятора.

Диагностика проводки на целостность (при снятом напряжении):

• Прозвони каждую жилу от щита до клеммника: сопротивление ~0 Ом (учитывай длину; ориентир <0.5 Ом на бытовых длинах до 20 м при медном кабеле 2.5 мм²).
• Проверка на обрыв: бесконечное сопротивление – ищи скрытое повреждение или плохой обжим.
• Проверка перекрёстных замыканий: между L–N, L–PE, N–PE должно быть >1 МОм на мегомметре 500 В; при бытовой проверке мультиметром – максимально высокое значение.
• Следы потемнения изоляции или запах гари около вводов – локальный перегрев, контакт под замену.

Контроль качества соединений:

• Разожми и снова затяни винтовые клеммы; осмотри жилы: окислы, почернение, зеленый налёт меди – зачисти до чистого металла, используй наконечник (НШВИ, НКИ) и правильный обжим.
• Ориентир по крутящему моменту для винтов М4 в клеммниках: 1.2–1.8 Н·м, если нет данных производителя; не перетягивай – риск среза и ухудшения контакта.
• Для алюминиевых жил (редко, но встречается в старых линиях) используй пасту против окисления и клеммы, допускающие Al/Cu.

Проверка питания двигателя вентилятора на плате наружного блока:

• У традиционных неинверторных моделей питание вентилятора часто напрямую 220–240 В AC; измеряй на выходе реле/контактора к двигателю.
• В инверторных системах вентилятор может питаться от драйвера с управлением DC (обычно 310–330 В DC шина после выпрямителя, плюс управляющие сигналы 5/12/15 В); измерения выполняй осторожно, соблюдай полярность и ограничения прибора.
• Отсутствие управляющего сигнала при наличии шины указывает на сбой платы, датчика оборотов или защиты по току.

Оценка сечения и длины кабеля питания:

• Для бытовых наружных блоков ток вентилятора невелик (<1 А), но линия общая с компрессором; выбирай сечение по суммарному току наружного блока.
• Ориентиры: при токе до 10 А и длине до 15 м – медь 3×1.5 мм² допустима; 10–16 А или длина до ~25 м – 3×2.5 мм²; сверь с паспортом производителя и локальными нормами.
• При прокладке на улице используй кабель с UV-стойкой оболочкой и герметичные вводы; попадание влаги в жгут вызывает коррозию и утечки на землю.

Что делать по результатам:

• Нет напряжения на щите – включи или замени автомат/предохранитель; выясни причину срабатывания (перегрузка, короткое).
• Напряжение есть на щите, но нет на наружном блоке – восстанови линию, подтяни клеммы, замени повреждённый участок.
• Падение напряжения >5% под нагрузкой – увеличь сечение кабеля или сократи длину; проверь общий контур заземления.
• Низкое сопротивление изоляции – меняй кабель полностью; локальный ремонт скруткой на улице не допускается.
• Окисленные клеммы – зачисти, перекримпуй, установи термоусадку с клеевым слоем.

Когда привлекать сервис: нет опыта работы под напряжением, сомнения в правильности измерений, обнаружены повреждения платы управления, драйвера вентилятора или следы массового перегрева жгутов.

Признаки перегоревшего конденсатора и методы проверки

Рабочий (пуско-рабочий) конденсатор наружного блока запускает и стабилизирует работу вентиляторного двигателя и компрессора. Потеря ёмкости или пробой напрямую отражаются на попытке старта вентилятора: двигатель гудит, но не раскручивается, либо разгоняется рывками и быстро перегревается.

• Вентилятор не стартует сам, но идёт в ход, если осторожно подтолкнуть крыльчатку ручкой отвертки (при кратком подаче питания). Симптом снижения ёмкости.
• Глухое гудение двигателя при включении, отсутствие вращения, затем срабатывание защиты по току или перегреву.
• Двигатель набирает обороты заметно дольше обычного (более 2–3 секунд для бытовых блоков, при норме <1 с).
• Частые перезапуски наружного блока: контроллер фиксирует превышение тока пуска или перегрев и уходит в повторные попытки.
• Нестабильное вращение: обороты плавают, особенно на режимах с регулируемой скоростью.
• Повышенный ток линии вентилятора (измеренный клещами) по сравнению с паспортом двигателя при неизменной нагрузке.

Визуальные признаки на самом конденсаторе:

• Вздутый верх или днище алюминиевого цилиндра.
• Следы вытекшего электролита или маслянистых пятен у клемм.
• Потемневшие, подплавленные корпуса быстрых разъёмов.

Контрольные значения ёмкости: допустимое отклонение для большинства HVAC-конденсаторов ±5% от номинала, иногда допускается ±6%–±10% (смотрите маркировку: например, 35/5 µF ±5%). Если измеренное значение ниже нижней границы допусков, элемент под замену даже при отсутствии явных внешних дефектов.

Порядок безопасной проверки (обесточивание обязательно):

1. Отметить и сфотографировать схему подключения проводов, чтобы исключить ошибку при сборке.

Измерение ёмкости цифровым мультиметром:

1. Перевести прибор в режим измерения C.
2. Подключить щупы к соответствующим секциям (например, между C и FAN – секция вентилятора; между C и HERM – секция компрессора в комбинированных конденсаторах).
3. Считать показание и сравнить с номиналом и допуском. При падении более чем на 5% (или выходе за указанный на корпусе диапазон) заменить.

Проверка сопротивления/заряда (когда нет режима измерения ёмкости):

• Аналоговый омметр: стрелка должна быстро уйти к низкому сопротивлению и вернуться (заряд), после смены полярности – повтор. Постоянное короткое или бесконечное значение указывает на пробой или обрыв.
• Цифровой мультиметр в режиме сопротивления: растущие показания до выхода за диапазон свидетельствуют о приёме заряда; отсутствие изменения – подозрение на обрыв; нулевое устойчивое – пробой.

Токовый тест под нагрузкой (для опытных техников): измерить пусковой ток вентилятора и сравнить с паспортным. Превышение без механических заеданий крыльчатки часто связано с деградацией конденсатора.

Метод подстановки: временно подключить заведомо исправный конденсатор той же ёмкости и рабочего напряжения (или выше). Если вентилятор стабильно запускается, исходный элемент неисправен. Использовать только сертифицированные детали; несоответствие напряжения рабочему (VAC) недопустимо.

После замены: повторно замерьте напряжение питания вентилятора под нагрузкой, зафиксируйте ток и время выхода на номинальные обороты. Это позволит исключить сопутствующие проблемы (подгоревшие контакты реле, износ подшипников двигателя, заниженное сетевое напряжение).

Что делать при заклинивании подшипников вентилятора

Обесточьте систему. Отключите кондиционер от автоматического выключателя и дождитесь полной остановки. Подождите не менее 5–10 минут: блок питания и пусковой конденсатор должны разрядиться, чтобы исключить случайный запуск и удар током.

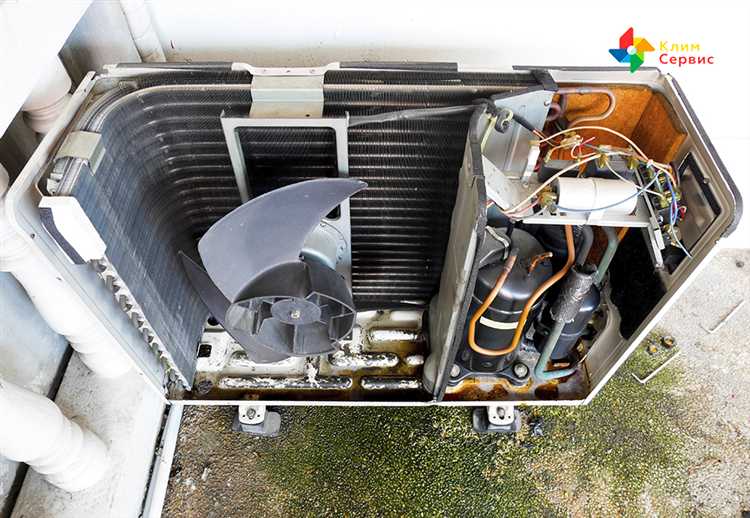

Проверка ручным проворотом. Снимите защитную решётку наружного вентилятора. Вращайте крыльчатку рукой. Ход должен быть плавным; свободный выбег не менее 1–2 секунд при лёгком толчке. Рывки, закусывания или остановка почти сразу указывают на заедание подшипников.

Оцените люфт. Возьмитесь за край лопасти и покачайте вал радиально и осево. Допустимый радиальный люфт для большинства моторов 200–600 Вт/диаметром вала 10–12 мм – до ~0,3 мм; свыше 0,5 мм означает износ рабочей дорожки или втулки. Осевой ход более 1 мм вызывает трение ротора о статорные детали и перегрев.

Прослушайте звук. Металлический скрежет, прерывистый скрип при провороте или заметные «ступени» вращения типичны для разрушенной сепараторной клетки шарикоподшипника. Глухое заедание без шума чаще у втулочных узлов с засохшей смазкой.

Снимите крыльчатку. Ослабьте стопорный винт или шплинт. Отметьте положение лопастей на валу, чтобы сохранить баланс. Если крыльчатка «прикипела», примените проникающую жидкость; не бейте по валу молотком – легко повредить подшипник и статор.

Диагностика типа узла. Моторы наружных блоков встречаются с втулками скольжения и с закрытыми шарикоподшипниками (часто форматы 6201ZZ/6202ZZ). Втулки можно промыть и пропитать маслом; закрытые подшипники при клине меняют целиком, вскрывать экраны и промывать временно помогает, но ресурс короткий.

Очистка и смазка втулок. Разберите мотор, извлеките ротор. Удалите старую смазку из втулок изопропанолом или очистителем без остатка. Пропитайте капиллярным способом маслом для электродвигателей вязкости ISO VG 68–100 с термодиапазоном не ниже −30…+120 °C. Излишки удалите, чтобы не потекли по обмоткам.

Замена шарикоподшипников. Запишите маркировку. Снимите старые съёмником, нагрейте посадочный корпус до ~80 °C для облегчения демонтажа/прессовки. Прессуйте за наружное кольцо при установке в корпус и за внутреннее при посадке на вал. Не передавайте усилие через тела качения.

Контроль состояния вала. Проверьте вал микрометром или штангенциркулем: износ более 0,05–0,07 мм относительно номинального диаметра ухудшит посадку нового подшипника. Следы задиров отполируйте мелкой шкуркой P1000 с маслом, затем обезжирьте.

Сборка и выравнивание. После установки подшипников убедитесь, что вал вращается свободно без перекоса корпуса. Перекос приводит к повторному клину при нагреве. Примерьте крыльчатку: зазор между концами лопастей и кожухом должен быть равномерным по окружности.

Проверка тока. Подключите токовые клещи и выполните пробный запуск. Пусковой ток допустим кратковременно выше рабочего, но если рабочий ток превышает паспорт на 10–15 % и при этом обороты ниже нормы, подшипники всё ещё создают сопротивление или крыльчатка деформирована.

Дополнительные признаки после ремонта. Повышенный нагрев корпуса мотора за первые 10–15 минут тестовой работы говорит о неправильной сборке или скрытом повреждении. Допустимая температура поверхности обычно до 70 °C; выше – повод остановить и повторно разобрать.

Когда менять мотор целиком. Если вал изношен, посадочные места разбиты или обмотки получили перегрев (потемнение лака, запах), экономичнее заменить мотор в сборе, чем повторно ремонтировать подшипниковый узел.

После успешной замены или смазки сделайте повторную проверку через 1–2 недели активной работы: короткий ручной проворот при отключённом питании и контроль люфта помогут вовремя поймать повторяющийся износ.

Как определить неисправность пускового реле двигателя

Перед любой проверкой отключите питание кондиционера от сети, дождитесь полной остановки вентиляторного колеса и разрядите пусковой/рабочий конденсатор через резистор не менее 10 кОм 5 Вт. Работайте изолированным инструментом, используйте перчатки с диэлектрическим покрытием.

Визуальный осмотр: следы перегрева пластика корпуса реле, потемневшие или подплавленные клеммы, запах гари, растрескавшаяся изоляция проводов. Любой из признаков – повод снять реле и продолжить диагностику вне блока.

Проверка контактной группы: мультиметр в режиме прозвонки. Между входной и выходной силовой парой в обесточенном состоянии должно быть разомкнуто (OL). При механическом принудительном замыкании (если конструкция позволяет) или при подаче управляющего напряжения сопротивление стремится к нулю (до 0,5 Ом с учётом щупов). Постоянное «короткое» без управляющего сигнала указывает на залипание контактов; бесконечное сопротивление при срабатывании – на подгоревшие или обгоревшие пластины.

Прослушивание: одиночный чёткий щелчок при старте и второй через доли секунды – нормальная работа большинства электромеханических схем. Частые повторные щелчки или их отсутствие при попытках запуска приравниваются к неисправности реле либо к отсутствию управляющего сигнала с платы.

Проверка управляющего напряжения: измерьте напряжение на катушке реле в момент запуска наружного блока. Если сигнал присутствует (номинал в паспорте, допуск ±10%), а контакты не замыкаются – реле неисправно. Если сигнала нет, ищите обрыв в цепи управления или дефект платы.

Испытание под нагрузкой на столе: соберите тестовую цепь с эквивалентом нагрузки (лампа накаливания подходящей мощности или реальный двигатель через защитный автомат). Подайте номинальное напряжение на катушку. Контролируйте включение/выключение, нагрев корпуса за 5–10 мин циклов. Атипичный нагрев, дрожание контактов, задержка включения – брак.

После подтверждения дефекта выбирайте замену по типу (ток, напряжение катушки, способ крепления, число контактов, задержка пуска). Не устанавливайте реле с меньшим номиналом тока: контакты быстро выгорят, двигатель останется без надёжного запуска.
