Для подключения используется экранированный видеокабель с разъёмом RCA. Питание камеры подается от цепи ACC или от отдельного включателя, чтобы избежать разряда аккумулятора при длительной стоянке. Некоторые модели передних камер требуют стабилизированного напряжения 12 В, что важно учитывать при выборе и монтаже.
В магнитоле Teyes CC2 активация передней камеры выполняется в системном меню. После выбора соответствующего входа изображение можно вывести вручную или настроить автоматическое включение при определённых условиях, например, после завершения работы задней камеры при движении вперёд. Такой подход обеспечивает удобство при парковке и улучшает обзор перед автомобилем.
Выбор совместимой передней камеры для Teyes CC2
Оптимальным будет выбор камер с углом обзора 120–170°, что обеспечивает достаточную зону видимости впереди автомобиля без чрезмерных искажений. Питание большинства совместимых моделей осуществляется от 12 В, при этом желательно наличие защиты от переполюсовки и скачков напряжения. Для установки под бампер или решетку радиатора предпочтительны камеры в герметичном корпусе с классом защиты IP67 и выше.
При выборе стоит учитывать, что для подключения к Teyes CC2 используется желтый видеоразъем RCA, а питание камеры можно взять от цепи ACC или отдельного выключателя, чтобы она работала по требованию. Некоторые камеры имеют встроенную парковочную разметку, которую при необходимости можно отключить перемычкой или разрезанием специального провода.
Необходимые кабели и разъёмы для подключения
Для подключения передней камеры к Teyes CC2 используется видеовход Front Camera IN, расположенный на основном жгуте магнитолы. Передача изображения осуществляется по стандартному коаксиальному кабелю с разъёмом RCA (тюльпан) жёлтого цвета. Камера должна комплектоваться подходящим RCA‑штекером или переходником.
Для питания камеры применяется двухпроводный кабель с разъёмом типа JST или аналогичным штекером, подходящим к конкретной модели камеры. Питание подаётся от линии ACC или от отдельного управляющего провода магнитолы, обеспечивающего +12 В только при включённой системе.
В некоторых случаях требуется удлинитель RCA длиной 3–5 м для прокладки кабеля от переднего бампера до головного устройства. Рекомендуется использовать экранированный кабель, чтобы избежать помех от электрооборудования автомобиля.
Если камера поддерживает активацию по управляющему сигналу, используется тонкий одножильный провод (триггер), идущий в комплекте с удлинителем RCA. Этот провод подключается к соответствующему входу магнитолы для автоматического включения переднего обзора при необходимости.
Для надёжного соединения рекомендуется применять герметичные разъёмы в подкапотном пространстве и избегать скруток без изоляции. При отсутствии подходящих переходников стоит использовать готовые комплекты кабелей, поставляемые производителем Teyes или проверенными поставщиками.
Подключение камеры к входам магнитолы
На тыльной панели Teyes CC2 предусмотрен отдельный вход для передней камеры, обозначенный как “FRONT CAM” или “CAM-IN”. Для передачи видеосигнала используется стандартный RCA-разъём (тюльпан). Кабель камеры подключается напрямую к этому гнезду без переходников, если используется модель с аналоговым видеовыходом.
Для активации изображения на экране требуется подача управляющего сигнала на соответствующий провод магнитолы. Обычно это тонкий провод с маркировкой “CAM TRIGGER” или “FRONT CAM CTRL”. Он соединяется с кнопкой, выведенной на панель, либо с источником питания, который будет подавать сигнал при включении камеры.
Питание камеры берётся от бортовой сети 12 В. Рекомендуется подключать его через предохранитель и реле к линии ACC или отдельному переключателю, чтобы камера работала только при необходимости и не разряжала аккумулятор. Минусовой провод камеры соединяется с кузовом автомобиля в точке с надёжным контактом.
После подключения физической части необходимо в меню магнитолы Teyes CC2 включить функцию передней камеры и указать тип сигнала CVBS. Это обеспечит корректное отображение изображения при подаче управляющего сигнала.
Настройка отображения изображения в меню Teyes CC2
После подключения передней камеры необходимо выполнить точную настройку параметров отображения через системное меню магнитолы. Это позволит получить корректное и стабильное изображение при движении.
- Откройте главное меню Teyes CC2 и перейдите в раздел «Настройки» → «Камеры».
- Включите функцию «Передняя камера» и выберите активный видеовход (обычно AV-IN или CAM-IN в зависимости от схемы подключения).
- В параметрах ориентации отключите зеркальное отображение, чтобы сохранить правильное направление движения объектов.
- Выберите формат сигнала (PAL или NTSC) в зависимости от характеристик камеры. Неверный выбор приведёт к чёрно-белому или искажённому изображению.
- Настройте яркость, контраст и насыщенность так, чтобы картинка была читаемой как днём, так и ночью. Для этого используйте встроенный регулятор в меню камеры.
Для удобства работы с камерой при парковке или движении на малой скорости рекомендуется активировать функцию автоматического включения передней камеры при сбросе передачи заднего хода. Этот параметр обычно находится в расширенных настройках камеры.
- Если изображение имеет задержку – проверьте тип подключения и при необходимости переключите режим обработки видео в настройках.
- При появлении ряби или помех измените экранировку кабеля или используйте качественный AV-кабель с ферритовыми фильтрами.
- Для быстрой активации камеры в движении можно назначить отдельную кнопку на рулевом управлении через меню «Программируемые кнопки».
Активация автоматического включения передней камеры
Для активации автоматического отображения изображения с передней камеры на Teyes CC2 необходимо войти в меню настроек головного устройства. В разделе «Камеры» выбрать пункт, отвечающий за переднюю камеру, и включить опцию автоматического запуска.
Для работы функции требуется корректное подключение сигнального провода, который передаёт импульс от датчика скорости или от заднего хода. На большинстве моделей Teyes CC2 используется вход «Front Cam Trigger» или аналогичный контакт. При подаче сигнала на этот вход устройство автоматически переключается на переднюю камеру.
В настройках можно указать время автоматического отображения после срабатывания триггера. Рекомендуется установить 5–10 секунд, чтобы избежать излишней нагрузки на дисплей и исключить случайные срабатывания при кратковременной остановке.
Если планируется включение камеры при скорости ниже заданного порога, необходимо активировать соответствующую опцию в инженерном меню. Для доступа удерживайте иконку «Настройки» несколько секунд, введите сервисный код (по инструкции Teyes) и измените параметр скорости срабатывания.
После сохранения параметров проверьте работу системы: при включении заднего хода и последующем движении вперёд камера должна включаться автоматически на установленный промежуток времени без ручного переключения.

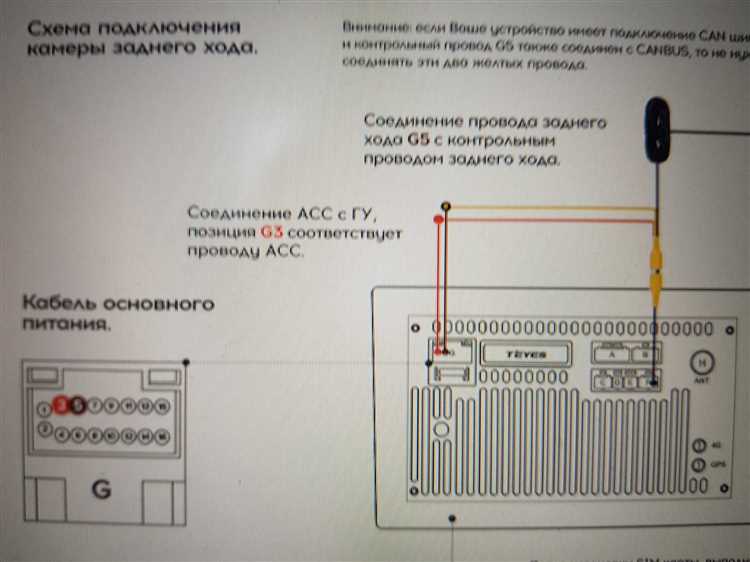

Проверка работы и устранение типичных ошибок подключения
Для начала включите магнитолу и переключитесь на режим передней камеры. Если изображение отсутствует, проверьте питание камеры – убедитесь, что питание 12 В поступает на разъем камеры. Для этого используйте мультиметр или тестер.
Проверьте правильность подключения видеокабеля к разъему камеры и магнитолы. Контакты должны быть плотными, без окислений и повреждений. Если изображение мигает или нестабильно, замените видеокабель на экранированный, чтобы исключить помехи.
Если передняя камера не активируется автоматически при включении зажигания, проверьте провод активации камеры (обычно зеленый или желтый). Он должен быть подключен к соответствующему выходу магнитолы или к сигналу включения зажигания (ACC).
При отсутствии изображения проверьте настройки в меню магнитолы Teyes CC2. Убедитесь, что выбран правильный источник видео (Front Camera) и включена функция автоматического переключения на камеру при движении вперед или при включении зажигания.
Распространённые ошибки и способы их устранения:
| Ошибка | Причина | Решение |
|---|---|---|
| Нет изображения с камеры | Нет питания камеры или неисправен кабель | Проверить питание 12 В, заменить кабель при необходимости |
| Изображение с помехами или полосами | Плохое экранирование кабеля, помехи от электропроводки | Использовать экранированный кабель, перетащить проводку вдали от источников помех |
| Камера не включается автоматически | Неправильное подключение провода активации | Подключить провод активации к правильному выходу или ACC |
| Изображение перевёрнутое или зеркальное | Неверные настройки ориентации в меню магнитолы | В меню Teyes CC2 откорректировать параметры поворота и зеркалирования |
Если после проверки всех параметров проблемы остаются, рекомендуется перепроверить целостность и правильность монтажа разъемов и проводов. Также полезно обновить прошивку магнитолы через официальный сайт производителя.
Вопрос-ответ:
Какие типы передних камер совместимы с магнитолой Teyes CC2?
Для подключения к Teyes CC2 подходят камеры с аналоговым видеосигналом формата RCA (CVBS) или камеры с цифровым выходом, если магнитола поддерживает такой интерфейс. Чаще всего используют камеры с напряжением питания 12 В и стандартным разъемом типа RCA. Совместимые модели обычно указаны в документации магнитолы или на форумах, посвящённых Teyes CC2.
Как правильно подключить переднюю камеру к магнитоле Teyes CC2, чтобы изображение автоматически включалось при запуске двигателя?
Для автоматического включения камеры необходимо подключить питание камеры к проводу, который получает 12 В при включении зажигания (ACC). Видео кабель камеры подсоединяется к соответствующему видеовходу магнитолы. В настройках Teyes CC2 нужно активировать функцию автоматического переключения на вход передней камеры при запуске двигателя. Если в настройках такой функции нет, возможна дополнительная настройка через сервисное меню или установка реле для подачи питания на камеру.
Почему изображение с передней камеры не отображается на экране магнитолы после подключения?
Причины отсутствия изображения могут быть разные. Часто это связано с неправильным подключением видеокабеля, отсутствием питания камеры или неверной настройкой магнитолы. Проверьте надежность соединений, целостность проводов и наличие напряжения на камере. Также важно убедиться, что магнитола переключена на нужный видеовход и активирована функция отображения передней камеры. Возможен дефект самой камеры или видеовхода магнитолы.
Какие типичные ошибки возникают при монтаже передней камеры на автомобиль для подключения к Teyes CC2?
Основные ошибки связаны с неправильным выбором точки подключения питания, что ведет к отсутствию сигнала или постоянному включению камеры. Часто нарушается полярность питания, повреждаются или плохо соединяются видеокабели. Неправильный выбор разъема видеовхода на магнитоле тоже вызывает проблемы с отображением. Еще одна частая ошибка — отсутствие заземления камеры, что приводит к шумам и помехам на изображении.
Можно ли использовать переднюю камеру, подключённую к Teyes CC2, одновременно с задней камерой?
Да, Teyes CC2 поддерживает подключение нескольких камер с отдельными видеовходами. В настройках магнитолы можно задать приоритет переключения между передней и задней камерами. Обычно задняя камера активируется при включении задней передачи, а передняя — автоматически или вручную при необходимости. Важно правильно подключить видеокабели к соответствующим входам, чтобы избежать конфликтов сигналов.
Как правильно подключить переднюю камеру к магнитоле Teyes CC2, чтобы изображение появлялось автоматически при включении автомобиля?
Для подключения передней камеры к магнитоле Teyes CC2 нужно подсоединить видеокабель камеры к соответствующему видеовходу на магнитоле, обычно обозначенному как AV IN или Front Camera. Питание камеры подключают к цепи, которая активируется при включении зажигания или при постановке автомобиля на передачу (например, к проводу заднего хода или ACC). В настройках магнитолы активируют функцию автоматического переключения на переднюю камеру при включении. После подключения рекомендуется проверить стабильность сигнала и правильность отображения изображения на экране магнитолы.
