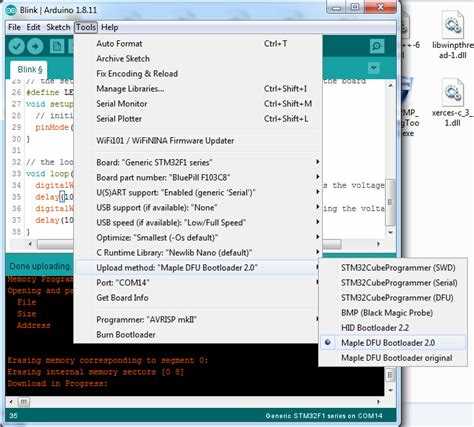

Как прошить stm32 через uart

Большинство микроконтроллеров STM32 имеет встроенный ROM-загрузчик, который активируется при BOOT0=1 и BOOT1=0. Он поддерживает протокол USART, указанный в AN2606; у STM32F103 это USART1 (PA9 TX, PA10 RX). При прямом подключении к USB-UART-конвертеру достаточно установить скорость 115 200 бит/с без контроля потока.

Перед программированием задайте стабильное питание 3,3 В и держите линию NRST низкой не менее 20 мкс, чтобы загрузчик корректно стартовал. Разводка TX/RX длиннее 30 см повышает риск ошибок; примените витую пару либо установите терминатор 100 Ω. Конденсатор 100 нФ между V_DD и GND снижает помехи во время передаточных импульсов.

Для загрузки прошивки используйте STM32CubeProgrammer или утилиту stm32flash. В обеих программах укажите опцию –g 0x08000000 для автозапуска из flash после записи. На STM32F4 ускорьте процесс, выбрав скорость 921 600 бит/с; загрузчик данной серии корректно обрабатывает такую частоту.

Если проект использует сторожевой таймер, отключите его в прошивке до первой записи: встроенный загрузчик игнорирует пользовательские прерывания, и активный IWDG может вызвать незапланированный сброс. После успешной записи верните BOOT0 в «0» и выполните короткий ресет, чтобы контроллер запустился из основной памяти.

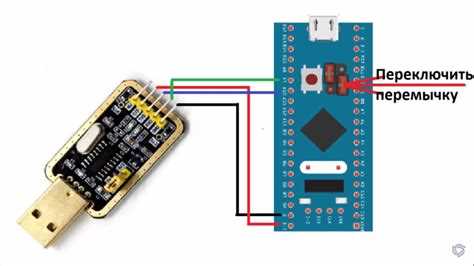

Подключение STM32 к компьютеру через USB-UART адаптер

Для подключения микроконтроллера STM32 к компьютеру через UART-интерфейс потребуется USB-UART адаптер на основе чипов CP2102, CH340 или FT232. Адаптер должен обеспечивать уровень сигнала 3,3 В, так как большинство STM32 не допускают 5 В на UART-линии.

Подключение выполняется следующим образом: TX адаптера подключается к RX микроконтроллера, а RX адаптера – к TX микроконтроллера. Линию GND адаптера необходимо соединить с GND микроконтроллера. В случае использования платы без внешнего питания, допустимо подать 3,3 В от адаптера, но при этом важно проверить, выдерживает ли он ток, необходимый для питания всей схемы.

После подключения адаптера необходимо определить номер виртуального COM-порта в системе. В Windows это можно сделать через Диспетчер устройств, в Linux – с помощью dmesg или ls /dev/ttyUSB*. Если драйвер не установился автоматически, его следует загрузить с сайта производителя микросхемы адаптера.

Настройка микроконтроллера STM32 для загрузки по UART

Для активации загрузки по UART необходимо перевести микроконтроллер в режим системного загрузчика (System Memory Boot Mode). Это достигается аппаратной установкой соответствующих уровней на пинах BOOT0 и BOOT1. В большинстве случаев достаточно подтянуть BOOT0 к питанию (лог. 1), а BOOT1 оставить на нуле или не подключать, если он отсутствует в корпусе.

На этапе включения питания или сброса, контроллер считывает состояние этих пинов и, при установленном BOOT0 = 1, начинает выполнение встроенного загрузчика из системной памяти. После успешной загрузки прошивки через UART, для нормального запуска приложения BOOT0 следует вернуть в состояние лог. 0.

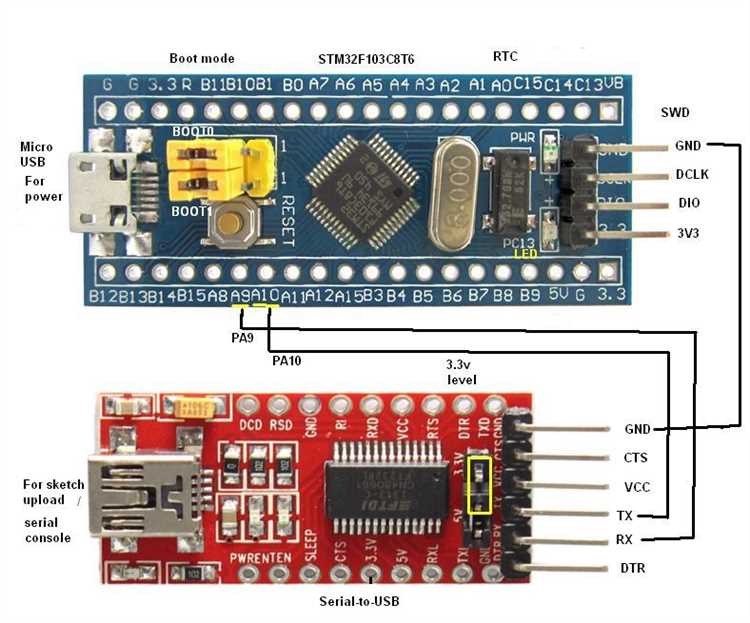

Поддержка UART-загрузки реализована аппаратно, но не на всех линиях. Например, в STM32F103 стандартно используется USART1 (пины PA9 – TX, PA10 – RX). Для других семейств и моделей номера интерфейсов могут отличаться. Актуальные данные нужно сверять в Reference Manual и AN2606 для конкретного чипа.

Тактовый генератор должен быть стабильно запущен – загрузчик не настраивает PLL и не включает внешние источники. Если по умолчанию микроконтроллер стартует от HSE, а он отсутствует или неправильно подобран, загрузка не начнётся. Рекомендуется временно переключить источник тактирования на HSI (внутренний RC-генератор) через конфигурацию опций в STM32CubeProgrammer или вручную с помощью ST-Link.

Перед началом передачи прошивки необходимо обеспечить корректную электрическую связь по UART. Линия RX микроконтроллера должна подключаться к TX USB-UART адаптера, а TX – к RX адаптера. Также требуется общий GND. Скорость передачи по умолчанию – 9600 бод, но она может автоматически адаптироваться загрузчиком при определённых условиях (подробности зависят от модели).

Завершив настройку, можно переходить к подключению через STM32CubeProgrammer или утилиту Flash Loader Demonstrator. При правильной конфигурации загрузка прошивки начнётся сразу после инициализации соединения и нажатия кнопки «Start» в софте.

Выбор и подготовка прошивки в формате .bin или .hex

Если загрузка осуществляется через встроенный загрузчик STM32 (например, через UART и утилиту STM32CubeProgrammer), предпочтителен формат .bin. Такой файл загружается напрямую в память без промежуточной интерпретации. Однако некоторые инструменты (например, старые версии Flash Loader Demonstrator) работают только с .hex, поэтому выбор зависит от используемой утилиты.

При сборке прошивки в среде разработки (например, STM32CubeIDE) файл .hex создаётся по умолчанию. Для получения .bin необходимо добавить соответствующую постобработку. В STM32CubeIDE это настраивается через свойства проекта: в разделе «C/C++ Build» → «Settings» → вкладка «Build Steps» → «Post-build steps» можно добавить строку:

arm-none-eabi-objcopy -O binary "${BuildArtifactFileName}" "${BuildArtifactFileBaseName}.bin"

Если используется Makefile, строка objcopy также может быть добавлена вручную в секцию сборки. Убедитесь, что в системе установлен пакет с утилитами GCC для ARM (arm-none-eabi-objcopy).

При создании .bin важно проверить начальный адрес загрузки. Для STM32 с загрузкой по UART по умолчанию используется адрес 0x08000000. Утилита загрузки должна поддерживать явное указание этого адреса, если он не задан в структуре файла.

Перед использованием файла проверьте его корректность. Для .hex удобно использовать просмотр содержимого в любом текстовом редакторе – файл должен содержать строки, начинающиеся с двоеточия. Для .bin можно воспользоваться hex-редактором, чтобы убедиться в наличии данных и верной структуре.

Работа с программой STM32CubeProgrammer для загрузки по UART

STM32CubeProgrammer – официальная утилита от STMicroelectronics, поддерживающая прошивку STM32 через интерфейс UART. Перед использованием необходимо скачать последнюю версию с сайта производителя и установить на компьютер с поддержкой Java Runtime Environment.

После запуска программы требуется выполнить подключение к микроконтроллеру через USB-UART адаптер:

Выбрать режим подключения: в левом меню выбрать вкладку «UART».
Указать COM-порт, соответствующий адаптеру.
Установить скорость передачи данных – обычно используется 115200 бод, но для стабильной работы на больших объемах прошивки возможен выбор 57600 или 38400.
Убедиться, что плата переведена в режим загрузки (BOOT0 подтянут к VDD).
Нажать кнопку «Connect». Если соединение установлено успешно, появится информация о микроконтроллере.

Для прошивки нужно:

Нажать кнопку «Browse» и выбрать файл прошивки в формате .hex или .bin.
Указать адрес начала записи (обычно 0x08000000 для большинства STM32F1 и STM32F4).
Нажать «Start Programming» и дождаться завершения процесса. Индикатор внизу окна покажет статус загрузки.

Дополнительные рекомендации:

Перед прошивкой желательно выполнить команду «Full Chip Erase», особенно при переходе между разными версиями прошивки.
После завершения загрузки стоит проверить, снято ли питание с BOOT0 и перезапустить микроконтроллер для выхода в основной режим исполнения программы.
Если программа не подключается, проверить настройки порта, питание микроконтроллера и состояние линии NRST.

STM32CubeProgrammer также позволяет сохранять лог операций, что полезно при отладке. Файл журнала сохраняется автоматически и содержит подробную информацию о каждом этапе подключения и загрузки.

Настройка параметров соединения: порт, скорость, биты данных

Перед загрузкой прошивки в STM32 через UART необходимо задать корректные параметры последовательного порта. Неверная настройка приведёт к сбоям при передаче данных или к невозможности установить соединение.

COM-порт – выбирается в зависимости от того, к какому виртуальному или физическому порту подключён USB-UART адаптер. В Windows можно определить его через диспетчер устройств (например, «COM3», «COM7» и т.д.).

Скорость передачи (baudrate) должна соответствовать значению, установленному в бутлоадере STM32. Для большинства микроконтроллеров STM32, поддерживающих загрузку по UART, рекомендовано использовать 115200 бод. Некоторые модели могут работать и на других скоростях, но нестандартные значения повышают риск ошибок при передаче.

Биты данных – устанавливаются в значение 8. Это стандарт для UART-передачи и соответствует формату данных в STM32 встроенном загрузчике.

Чётность должна быть отключена (None), а стоп-биты установлены в 1. Это параметры, с которыми работает встроенный загрузчик STM32 при заводских установках.

Если используется STM32CubeProgrammer, все параметры указываются вручную в окне подключения: выбирается порт, указывается скорость, устанавливается формат 8N1 (8 бит данных, без чётности, 1 стоп-бит). После установки настроек можно нажимать «Connect» для попытки связи с микроконтроллером.

Проверка успешной прошивки и запуск программы на STM32

После завершения прошивки микроконтроллера важно убедиться в корректной записи и правильном выполнении программы.

Подключение к отладочному интерфейсу (например, через UART или SWD) для мониторинга состояния микроконтроллера.
Проверка возвращаемого кода или сообщений от загрузчика, если прошивка выполнялась через UART-бутлоадер.
Использование аппаратных индикаторов: подключение светодиода к выходному пину и проверка его поведения согласно прошитой логике.
Запуск тестовых функций, встроенных в прошивку, для подтверждения корректности работы периферии и основных модулей.
Перезапуск микроконтроллера через аппаратную кнопку или команду и наблюдение за поведением системы.

Если программа не запускается, рекомендуется:

Проверить настройки тактирования и конфигурацию периферийных модулей.
Убедиться в правильности выбора стартового адреса программы.
Проверить корректность передачи и приемы данных при прошивке по UART.
Использовать отладчик для отслеживания точки сбоя или неправильного исполнения.

Решение распространённых проблем при прошивке по UART

Отсутствие связи между ПК и STM32. Проверяйте правильность подключения RX и TX линий: RX микроконтроллера должен быть подключён к TX адаптера, и наоборот. Убедитесь, что выбран правильный COM-порт в программе прошивки и установлены корректные параметры скорости, бит данных и стоп-бит.

Прошивка не начинается или завершается с ошибкой. Проверьте, что микроконтроллер находится в режиме загрузчика (bootloader), обычно для этого требуется замыкание пинов BOOT0 и RESET. Убедитесь, что выбран правильный тип прошивки (.bin или .hex) и что файл не повреждён. Иногда помогает сброс питания перед запуском процедуры.

Проблемы с настройками скорости передачи. Не все модели STM32 поддерживают высокую скорость UART при загрузке. Рекомендуется использовать 115200 бод, реже 9600, чтобы избежать потерь данных. Проверьте, что скорость в настройках программы совпадает с настройками загрузчика.

Повторяющиеся сбои передачи данных. Проверьте качество кабеля и адаптера USB-UART. Иногда помогает использование экранированного кабеля и правильное заземление. Отключите программные фильтры и антивирусы, которые могут блокировать передачу.

Ошибка проверки CRC или контрольной суммы. Убедитесь, что используемая прошивка соответствует архитектуре микроконтроллера. Некорректный или частично загруженный файл вызывает ошибку проверки. Повторно загрузите файл и используйте проверенные инструменты для подготовки прошивки.

Отсутствие отклика после прошивки. Проверьте состояние пина BOOT0 – он должен быть возвращён в низкий уровень для запуска основного приложения. При отсутствии стартового кода в прошивке устройство не будет работать.

Вопрос-ответ:

Как настроить параметры UART для успешной прошивки STM32?

Для корректной передачи данных через UART нужно выбрать одинаковую скорость передачи (baud rate) и параметры формата данных на стороне микроконтроллера и компьютера. Обычно применяют 115200 бод, 8 бит данных, отсутствие бита чётности и 1 стоп-бит. Несоответствие этих настроек приводит к ошибкам в передаче и сбоям при прошивке. Порты и драйверы также должны быть корректно установлены.

Почему при попытке прошивки STM32 через UART процесс зависает или не начинается?

Частой причиной является неправильное подключение линий UART или питание микроконтроллера. Нужно убедиться, что RX микроконтроллера подключён к TX адаптера, и наоборот. Также проверяют состояние пинов BOOT0 и RESET: для входа в режим загрузчика BOOT0 должен быть подтянут к питанию. Программное обеспечение для прошивки должно правильно определять порт и использовать соответствующие настройки.

Какие форматы прошивки поддерживаются при загрузке через UART?

Чаще всего применяют бинарные файлы (.bin) или файлы в формате Intel HEX (.hex). BIN-файлы содержат сырой код без дополнительной информации, а HEX — более структурированный формат с адресами и проверочными суммами. Программы для прошивки, например STM32CubeProgrammer, обычно принимают оба варианта, но при выборе формата нужно учитывать особенности используемого загрузчика и размер прошивки.

Как проверить успешность прошивки STM32 после загрузки по UART?

После прошивки можно выполнить перезагрузку микроконтроллера с BOOT0, установленным в 0, чтобы запустить загруженную программу. Для проверки работоспособности можно использовать отладочные сообщения по UART или контролировать выходы, подключённые к периферии. Также можно считать содержимое флеш-памяти через отладчик или программное средство и сравнить с исходным файлом.
