Как считать общее напряжение в цепи

Общее напряжение в цепи определяет разность потенциалов между начальной и конечной точками участка, по которому протекает электрический ток. Корректный расчет этого параметра необходим для выбора источников питания, оценки потерь энергии и обеспечения безопасной работы оборудования. В линейных цепях с пассивными элементами напряжение зависит от конфигурации соединения – последовательного, параллельного или смешанного – и значений сопротивлений каждого элемента.

При последовательном соединении элементов общее напряжение равно сумме напряжений на каждом из них: U_общ = U₁ + U₂ + … + U_n. Это связано с тем, что ток в цепи один и тот же, а падение напряжения на резисторе прямо пропорционально его сопротивлению (по закону Ома: U = IR). При параллельном соединении общее напряжение на всех ветвях одинаково, и его значение соответствует напряжению на источнике питания.

Для смешанных схем необходим пошаговый анализ с использованием эквивалентных сопротивлений и законов Кирхгофа. Применение метода узловых потенциалов и метода контурных токов позволяет точно определить напряжения в сложных разветвлённых цепях. При этом важно учитывать активные и реактивные элементы, если в цепи присутствует переменный ток.

Погрешности в расчетах могут привести к перегрузке компонентов и нестабильной работе системы. Поэтому при проектировании схем целесообразно использовать не только ручные вычисления, но и проверку через специализированные программы моделирования, такие как LTspice или Proteus. Это особенно актуально при наличии нелинейных элементов или источников с переменными параметрами.

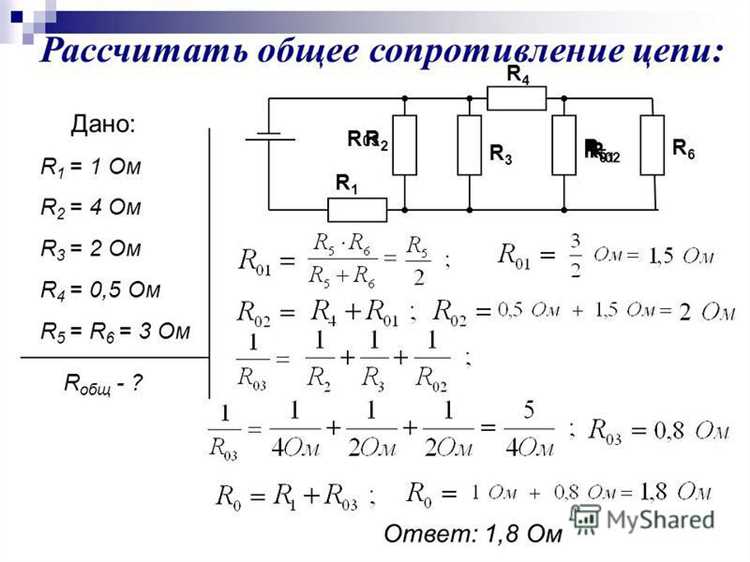

Определение типа соединения элементов: последовательное или параллельное

Тип соединения элементов напрямую влияет на расчет общего напряжения в цепи. Перед выполнением расчетов необходимо точно установить характер соединения: последовательный, параллельный или смешанный. Это позволяет определить, как распределяется напряжение между участками цепи.

Признаки последовательного соединения:

Один общий путь для прохождения тока через все элементы.
Отсутствие разветвлений между элементами.
Ток одинаков во всех участках цепи.
Общее напряжение равно сумме напряжений на каждом элементе: U = U₁ + U₂ + … + Uₙ.

Признаки параллельного соединения:

Каждый элемент подключён к общим узлам (точкам соединения), между которыми прикладывается одно и то же напряжение.
Элементы образуют отдельные ветви с собственным током.
Общее напряжение на всех ветвях одинаково: U = U₁ = U₂ = … = Uₙ.
Суммарный ток в цепи равен алгебраической сумме токов по ветвям.

Для точной идентификации соединения рекомендуется:

Проанализировать схему на наличие общих узлов между компонентами.
Проверить, идет ли ток через все элементы последовательно или же ток разделяется на несколько путей.
Визуально проследить направление тока: если есть разветвления – соединение параллельное.
При необходимости, перерисовать схему, упростив ее до базовой формы.

Правильная классификация типа соединения позволяет избежать ошибок в расчете напряжения и точно определить характеристики цепи.

Как найти общее напряжение при последовательном соединении

При последовательном соединении элементов электрической цепи суммарное напряжение определяется как арифметическая сумма напряжений на каждом участке цепи. Это объясняется тем, что ток проходит через все элементы последовательно, без разветвлений, и на каждом из них происходит падение напряжения.

Если в цепи подключены, например, три резистора R1, R2 и R3 с напряжениями U1, U2 и U3 соответственно, то общее напряжение U_общ вычисляется по формуле:

U_общ = U1 + U2 + U3

Эта формула применима независимо от номиналов сопротивлений, при условии, что соединение действительно последовательное. Если известны сопротивления и общий ток в цепи, то можно определить напряжение на каждом участке, используя закон Ома: U = I × R. После этого суммируются все значения напряжений.

Пример: если ток в цепи составляет 0.5 А, а сопротивления элементов равны R1 = 10 Ом, R2 = 20 Ом, R3 = 30 Ом, то напряжения будут:

U1 = 0.5 × 10 = 5 В

U2 = 0.5 × 20 = 10 В

U3 = 0.5 × 30 = 15 В

Соответственно, общее напряжение:

U_общ = 5 + 10 + 15 = 30 В

Для исключения ошибок необходимо убедиться, что все элементы соединены именно последовательно: нет ответвлений, и ток проходит через каждый из них один раз. Измерения рекомендуется проводить с помощью мультиметра, устанавливая его в режим измерения постоянного или переменного напряжения в зависимости от типа цепи.

Расчет общего напряжения при параллельном соединении

Если в цепи используется источник питания с номиналом U, то напряжение на каждом параллельном участке будет также равно U. Например, если блок питания выдает 12 В, то на каждом подключённом к нему элементе будет также 12 В независимо от их сопротивлений или количества.

Отдельный расчет общего напряжения при параллельном соединении не требуется, если источник известен. Однако важно обеспечить, чтобы напряжение источника соответствовало допустимому рабочему диапазону всех параллельно подключённых компонентов, чтобы избежать перегрева или повреждения.

В случае сложных схем с несколькими ветвями, подключёнными к разным источникам, необходимо анализировать только те участки, которые питаются от одного и того же напряжения. Нельзя суммировать напряжения на параллельных ветвях, так как это приведёт к физически некорректному результату.

Смешанные цепи: правила разбиения и поэтапный расчет

Смешанная цепь включает участки как с последовательным, так и с параллельным соединением элементов. Чтобы выполнить расчет общего напряжения, необходимо поэтапно упростить цепь, выделяя однородные участки и заменяя их эквивалентными элементами.

Первый шаг – определить участки цепи, где элементы соединены последовательно или параллельно. Например, если два резистора подключены к одному узлу с обеих сторон, они соединены параллельно. Если ток проходит через элементы один за другим без разветвлений – соединение последовательное.

После идентификации однородных участков выполняется их замена эквивалентными сопротивлениями. Для последовательного соединения сопротивления складываются: \( R_{\text{экв}} = R_1 + R_2 + \dots + R_n \). Для параллельного соединения используется формула: \( \frac{1}{R_{\text{экв}}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n} \).

Заменив один участок, схема упрощается, и процедура повторяется для следующего уровня. Расчёт напряжения на участках возможен по закону Ома: \( U = I \cdot R \), если известен ток, или через делитель напряжения в случае последовательного соединения: \( U_i = U_{\text{общ}} \cdot \frac{R_i}{R_{\text{сум}}} \).

Если известна ЭДС источника и общее сопротивление цепи, ток рассчитывается как \( I = \frac{U}{R_{\text{общ}}} \), после чего можно вычислить напряжение на любом элементе. При параллельном подключении напряжение на всех элементах одного узла одинаково, и остаётся только определить токи через каждую ветвь.

Для точного расчёта рекомендуется пошагово записывать каждый этап преобразования схемы, маркировать узлы и пересчитывать эквивалентные параметры на каждом этапе. Такой подход исключает ошибки и позволяет анализировать сложные цепи без использования симуляторов.

Использование закона Ома для определения напряжений

Закон Ома формулируется как: U = I × R, где U – напряжение (в вольтах), I – ток (в амперах), R – сопротивление (в омах). Это основное уравнение позволяет рассчитывать напряжение на любом участке цепи, если известны ток и сопротивление.

Для участка с известным сопротивлением, например 4 Ом, и током 0.5 А, напряжение определяется просто: U = 0.5 × 4 = 2 В. Такой расчет применим к как последовательным, так и параллельным соединениям, но с учетом различий в токах и сопротивлениях.

В последовательной цепи ток одинаков по всей цепи, поэтому напряжение на каждом резисторе рассчитывается индивидуально по его сопротивлению. Если три резистора имеют сопротивления 2 Ом, 3 Ом и 5 Ом, а ток равен 0.2 А, напряжения составят соответственно 0.4 В, 0.6 В и 1 В.

В параллельной цепи напряжение на всех ветвях одинаково, а ток в каждой ветви рассчитывается через закон Ома. Если общее напряжение – 12 В, а сопротивления ветвей – 6 Ом и 4 Ом, токи будут I₁ = 12 / 6 = 2 А и I₂ = 12 / 4 = 3 А.

Для сложных схем, перед применением закона Ома необходимо определить токи и сопротивления в конкретной ветви. Это может потребовать предварительного расчета эквивалентных сопротивлений и применения правил Кирхгофа.

При работе с измерениями, особенно в учебных и лабораторных условиях, важно использовать приборы с подходящим диапазоном и учитывать возможную погрешность. При расчете по формуле U = I × R все значения должны быть приведены к единицам СИ.

Работа с участками цепи, содержащими источники ЭДС

При анализе цепей с источниками электродвижущей силы (ЭДС) необходимо учитывать как направление ЭДС, так и внутренние сопротивления источников. Каждый источник моделируется в виде идеального генератора ЭДС, последовательно соединённого с внутренним сопротивлением \( r \). Это сопротивление оказывает влияние на перераспределение напряжений в цепи.

Если в цепи несколько источников, то при их соединении последовательно алгебраическая сумма ЭДС определяется с учётом полярности: \( \mathcal{E}_\text{экв} = \mathcal{E}_1 — \mathcal{E}_2 + \mathcal{E}_3 \ldots \). При этом результирующее сопротивление складывается из всех внутренних сопротивлений: \( R_\text{вн} = r_1 + r_2 + \ldots \).

При параллельном соединении источников ЭДС необходимо, чтобы все ЭДС были равны и направлены одинаково. В противном случае возникают токи уравнивания, которые могут вызвать перегрев. Эквивалентное внутреннее сопротивление рассчитывается по формуле для параллельного соединения: \( \frac{1}{r_\text{экв}} = \frac{1}{r_1} + \frac{1}{r_2} + \ldots \).

Для участков цепи с разветвлённой топологией применяется метод контурных токов или метод узловых потенциалов. В уравнениях Кирхгофа ЭДС учитываются как отдельные члены с соответствующим знаком. При этом важно следить за направлением обхода контура: если оно совпадает с направлением ЭДС, величина включается со знаком плюс, в противном случае – со знаком минус.

Особое внимание уделяется расчету напряжения на внешних элементах цепи. Для этого сначала определяются токи через каждый элемент с учётом влияния источников, а затем по закону Ома вычисляется падение напряжения: \( U = I \cdot R \), где \( R \) – сопротивление участка, не включая внутренние сопротивления источников.

Если источник ЭДС работает в нагрузку, важным параметром становится КПД: \( \eta = \frac{U_\text{наг}}{\mathcal{E}} = \frac{R_\text{наг}}{R_\text{наг} + r} \). Отсюда видно, что для повышения эффективности следует минимизировать внутреннее сопротивление и согласовывать сопротивление нагрузки с параметрами источника.

Типичные ошибки при сложении напряжений в цепи

Одна из распространённых ошибок – сложение напряжений без учёта типа соединения элементов. При последовательном соединении напряжения действительно складываются алгебраически, но при параллельном соединении общее напряжение остаётся одинаковым на всех участках. Игнорирование этой разницы приводит к неправильным расчётам и некорректному выбору компонентов.

Другой частый просчёт – игнорирование полярностей источников ЭДС. При наличии нескольких источников, соединённых последовательно, важно учитывать направление каждого. Если один источник «противоположен» другому, его ЭДС вычитается, а не добавляется. Неверное определение направления приводит к переоценке или недооценке результирующего напряжения.

Некорректная интерпретация закона Кирхгофа также вызывает ошибки. В замкнутом контуре сумма напряжений на всех элементах должна быть равна нулю. Часто забывают включать в расчёт падение напряжения на резисторах или неверно выбирают направление обхода контура, что приводит к неправильным уравнениям и решениям.

Ошибкой считается использование закона Ома для напряжений между точками, не связанных одной ветвью. Закон применим только в рамках одного участка цепи с известным сопротивлением и током. Применение его на параллельных ветвях без учёта токов – методологически неверно.

Не менее важна точность в обозначениях. Невнимательность к индексам, знакам и направлениям приводит к путанице. Например, напряжение U_AB не всегда равно -U_BA, если неправильно задать опорные точки. В сложных схемах такая ошибка может исказить всю расчётную модель.

Рекомендуется всегда перед сложением напряжений проверять конфигурацию соединений, учитывать полярности источников и последовательно применять законы Кирхгофа. В сложных случаях следует дополнительно обозначать направления токов и использовать стрелки для визуального контроля корректности расчётов.

Проверка результатов с помощью контурных уравнений

Контурные уравнения позволяют убедиться в корректности рассчитанных напряжений в замкнутых участках электрической цепи. Основой служит второй закон Кирхгофа: алгебраическая сумма падений напряжений и ЭДС вдоль любого замкнутого контура равна нулю.

Порядок проверки:

Выделить независимые контуры. Каждый должен содержать хотя бы один элемент, не входящий в другие выбранные контуры.
Назначить направление обхода: по или против часовой стрелки – это влияет только на знаки в уравнении.
Просуммировать все напряжения и ЭДС вдоль контура. Напряжение на резисторе считать положительным, если направление тока совпадает с направлением обхода, и отрицательным – в противном случае.
Проверить, равна ли сумма нулю. Любое отклонение указывает на ошибку в расчетах напряжений, знаков или в определении направления токов.

Типичные рекомендации при составлении контурных уравнений:

Использовать обозначения напряжений, токов и сопротивлений, совпадающие с основным расчетом, чтобы избежать путаницы.
Контрольное уравнение можно составить даже для уже решённой цепи – это эффективный способ выявления арифметических ошибок.
При наличии нескольких источников ЭДС учитывать полярность каждого: ЭДС считается положительной, если её направление совпадает с обходом контура.

Пример: если в контуре последовательно соединены R1 = 2 Ом, R2 = 3 Ом и источник ЭДС E = 10 В, а расчет показал I = 2 А, то:

Контурное уравнение: -E + I·R1 + I·R2 = -10 + 2·2 + 2·3 = -10 + 4 + 6 = 0. Условие выполнено – расчет верен.

Систематическое применение контурных уравнений – важный инструмент для верификации сложных цепей, особенно при наличии смешанных соединений и нескольких источников питания.

Вопрос-ответ:

Как определить общее напряжение, если в цепи последовательно соединены несколько резисторов и источник ЭДС?

При последовательном соединении элементов напряжения на каждом участке складываются. Чтобы найти общее напряжение, нужно измерить или рассчитать падение напряжения на каждом резисторе, а затем сложить эти значения с напряжением источника ЭДС, если он входит в ту же цепь. Это также можно выразить через закон Ома: если известны сопротивления всех резисторов и общий ток, то общее напряжение равно произведению тока на сумму сопротивлений.

Что делать, если элементы соединены параллельно, а напряжения на участках цепи разные?

Если элементы соединены параллельно, а напряжения на них отличаются, это может свидетельствовать о проблеме: например, о плохом контакте, внутреннем повреждении одного из участков или о наличии скрытого сопротивления в соединениях. В идеальной параллельной цепи напряжение на всех ветвях должно быть одинаковым. В таких случаях полезно проверить соединения мультиметром и убедиться, что источник питания работает стабильно.

Можно ли найти общее напряжение без расчётов, только по показаниям мультиметра?

Да, если есть доступ к крайним точкам участка цепи, то мультиметр покажет общее напряжение между ними напрямую. Это особенно удобно при параллельном соединении, где напряжение на всех ветвях одинаково. Но если речь идёт о сложной смешанной цепи, где нужно понимать вклад каждого участка, одного измерения может быть недостаточно — тогда потребуется схема и расчёты для точного анализа.

Почему при сложении напряжений в сложной цепи результат отличается от напряжения источника питания?

Разница между рассчитанным напряжением и напряжением источника может возникнуть по нескольким причинам. Часто это связано с упущением внутренних сопротивлений источников или измерительных приборов, а также с тем, что не все участки цепи были учтены при расчётах. Также возможны ошибки при выборе направления обхода контуров или при использовании знаков в уравнениях. Поэтому при работе со смешанными цепями важно тщательно проверять все элементы и внимательно следить за направлением токов и полярностью напряжений.
