Сборка простого радиоустройства начинается с выбора схемы. Наиболее доступными и понятными являются схемы на одном транзисторе или на диодах. Для приёма радиосигналов в диапазоне средних волн достаточно использовать катушку индуктивности с 50–100 витками провода диаметром 0,3–0,5 мм и переменный конденсатор ёмкостью 10–365 пФ.
Ключевой элемент – транзистор, например, КТ315 или аналог, способный работать на частотах до нескольких мегагерц. Для питания достаточно 1,5 В от обычной батарейки типа AA или 3 В от двух последовательно соединённых элементов. Использование минимального числа деталей упрощает монтаж и снижает затраты.
Для настройки устройства понадобится мультиметр для проверки цепей и простая антенна длиной от 1 до 3 метров, которая улучшит качество приёма. При пайке рекомендуется использовать тонкий припой с флюсом, чтобы избежать холодных соединений. Следующий этап – проверка работоспособности схемы на макетной плате до окончательной сборки.

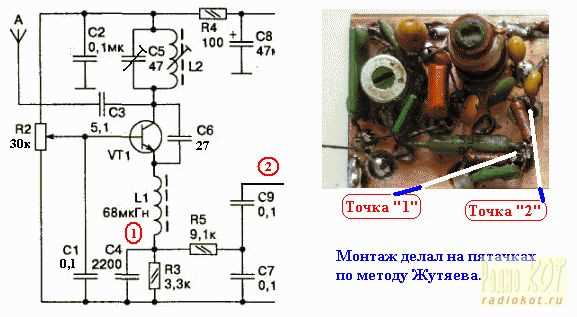

Выбор подходящих компонентов для простого радиоприёмника
Основу простого радиоприёмника составляют катушка индуктивности, конденсатор, диод, наушники и антенна. Катушка обычно выполняется из эмалированного провода диаметром 0,3–0,5 мм с числом витков от 30 до 50. Размер катушки и количество витков определяют частоту настройки. Для точной настройки подойдёт переменный конденсатор ёмкостью 10–365 пФ.
Диод лучше выбрать германиевый, например, Д9 или 1N34, так как он имеет низкое прямое падение напряжения, что повышает чувствительность приёмника. Для усиления сигнала можно добавить транзистор КТ315 или аналогичный, однако в простом варианте он не обязателен.
Наушники нужны с высоким импедансом (от 200 Ом и выше), чтобы обеспечить громкий и чистый звук без дополнительного усиления. Антенна длиной 1–3 метра из обычного провода обеспечивает достаточный уровень приёма при работе в диапазоне средних волн.
Все компоненты должны быть исправны, контактные соединения выполнены без окислов и надёжно закреплены. Рекомендуется использовать монтажную плату или макетную плату для удобства сборки и настройки устройства.

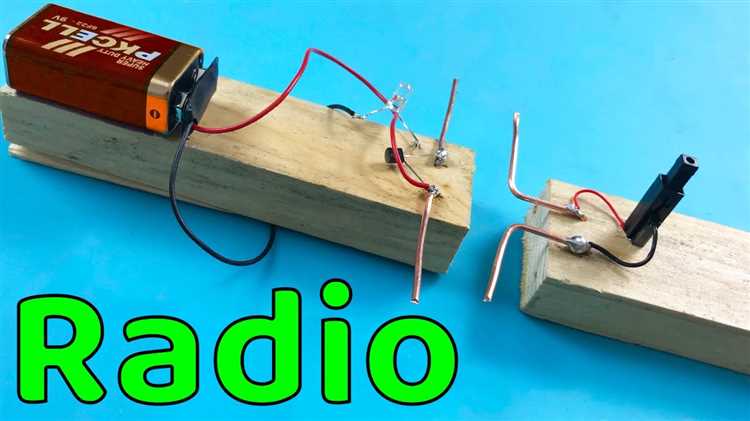

Схема подключения деталей для базового радиоустройства
Для сборки простого радиоприёмника понадобится катушка индуктивности, конденсатор переменной ёмкости, диод, наушники или динамик и источник питания. Катушка служит для настройки частоты, конденсатор – для её точной подстройки. Их необходимо соединить параллельно, образуя колебательный контур.
Проводники соединяют пайкой или с помощью клемм, чтобы исключить слабые контакты. Для настройки колебательного контура конденсатор переменной ёмкости регулируют плавно, изменяя частоту резонанса. Катушка должна иметь от 30 до 50 витков провода диаметром 0,3–0,5 мм, намотанных на цилиндр с диаметром 2–3 см.
Обязательно проверить целостность всех соединений мультиметром перед подачей питания. При корректной сборке устройство начнёт принимать радиосигналы на выбранной частоте с минимальными помехами.
Тонкости монтажа радиоэлементов на макетной плате
Макетная плата позволяет быстро собирать и изменять схемы без пайки, но правильный монтаж важен для стабильной работы.
- Расположение компонентов: размещайте элементы так, чтобы минимизировать длину соединений и пересечения проводников.
- Типы компонентов: резисторы и конденсаторы устанавливайте максимально близко к точкам соединения, а активные элементы (транзисторы, микросхемы) – в удобном для доступа месте.
- Использование перемычек: для перехода между рядами используйте короткие проволочные перемычки, избегайте чрезмерного изгиба и натяжения.
Правильный монтаж упрощает диагностику и повышает надежность работы простого радиоустройства.
Настройка катушки индуктивности для приёма сигналов
Для настройки катушки применяют регулировку числа витков и геометрии намотки. Увеличение числа витков повышает индуктивность, снижая резонансную частоту. Расстояние между витками влияет на ёмкость и добротность контура. Плотная намотка с минимальным зазором увеличивает добротность, улучшая избирательность приёма.
Рекомендуется использовать провод диаметром 0,3–0,5 мм на каркасе из немагнитного материала (пластик, текстолит). Диаметр катушки варьируется от 15 до 40 мм, длина – 1,5–3 диаметра. Для базовых приёмников диапазона средних волн оптимальна индуктивность около 150–300 мкГн.
Для точной настройки применяют переменный сердечник из феррита. Его вводят внутрь катушки, изменяя индуктивность без изменения числа витков. Перемещая сердечник вдоль оси катушки, добиваются максимального сигнала и минимального уровня шумов.
Использование измерителя LCR или простого резонансного тестера позволяет контролировать индуктивность и подтверждать соответствие требуемой частоте.
В радиоприёмниках с контурами LC резонансная частота рассчитывается по формуле:
| f | = | 1 / (2π√(L·C)) |
| f | – резонансная частота, Гц | |
| L | – индуктивность катушки, Гн | |
| C | – ёмкость конденсатора, Ф |
Изменение индуктивности катушки изменяет резонансную частоту, позволяя подстроить приёмник под нужный диапазон. Настройку проводят последовательно, комбинируя регулировку катушки и конденсатора.
При сборке стоит избегать близкого расположения катушки к металлическим поверхностям, которые снижают добротность и вызывают потери сигнала. Помещение в экранирующий корпус из тонкой меди или алюминия улучшает стабильность настройки.
Подключение и проверка антенны для улучшения приёма
Для улучшения приёма в простом радиоустройстве антенна должна иметь оптимальную длину, согласованную с рабочей длиной волны. Для диапазона средних волн (средних частот) рекомендуется использовать антенну длиной около 1,5–3 метра, для коротковолнового диапазона – 0,5–1 метр. Длина антенны напрямую влияет на эффективность приёма и качество сигнала.
Подключение антенны следует выполнять через конденсатор ёмкостью от 10 до 100 пФ, что позволяет уменьшить влияние постоянного напряжения и обеспечить корректное согласование с входом приёмника. В простейших конструкциях применяется одножильный провод с изоляцией, закреплённый в свободном пространстве без прямого касания металлических предметов.
Для проверки антенны подключите её к приёмнику и проверьте уровень шума и громкость сигнала. Если сигнал слабый, можно увеличить длину антенны или попробовать изменить её положение, ориентируя провода вдоль направления предполагаемого источника сигнала. Использование ферритового стержня с обмоткой также улучшит избирательность и усиление, особенно в диапазоне средних волн.
При отсутствии явных улучшений стоит проверить целостность антенны с помощью мультиметра в режиме измерения сопротивления – провод должен быть непрерывным без обрывов. Приёмник с подключённой антенной должен показывать увеличение амплитуды входного сигнала на осциллографе или, при отсутствии прибора, заметное усиление звука в динамике.
Правильное подключение и настройка антенны требуют минимизации помех: избегайте расположения проводов рядом с источниками электромагнитного излучения (бытовая техника, лампы). Использование экранированного кабеля с заземлением поможет снизить фоновый шум и улучшит качество приёма.
Проверка работоспособности собранного радиоприёмника
Для начала подключите питание и убедитесь в наличии стабильного напряжения на ключевых узлах схемы: питании усилителя и детектора. Измерьте напряжение мультиметром, ориентируясь на значения из технической документации радиоприёмника.
Подключите к выходу приёмника наушники или динамик с импедансом, соответствующим проекту. При отсутствии звука проверьте качество контактов, исправность пайки и целостность проводников. Обратите внимание на полярность конденсаторов и подключение активных элементов.
Настройте антенну, перемещая её положение и длину, добиваясь максимальной громкости и чистоты сигнала. Если приёмник предназначен для работы на определённой частоте, используйте генератор сигналов с известной частотой и уровнем, чтобы проверить чувствительность и точность настройки.
Используйте осциллограф для контроля формы сигнала на выходе детектора. Ожидается синусоидальная или пульсирующая волна с амплитудой, соответствующей уровню сигнала. Если осциллограф отсутствует, можно ориентироваться на субъективное качество звучания и стабильность приёма.
Для выявления возможных помех проведите проверку приёмника в разных местах, исключая влияние бытовых приборов и других источников электромагнитного шума. При ухудшении приёма попробуйте изменить экранирование или добавить фильтры.
Если приёмник оборудован регулятором громкости или частоты, проверьте плавность и отсутствие резких скачков в работе. При настройке добивайтесь оптимального баланса между чувствительностью и избирательностью.
Завершая проверку, запишите параметры, при которых приёмник показал лучшие результаты. Это поможет при дальнейшем повторении сборки или улучшении схемы.
Исправление типичных ошибок при сборке радиоустройства
Неправильное подключение компонентов – самая частая причина неполадок. Проверьте полярность диодов и электролитических конденсаторов, они должны соответствовать схеме. Перепутанная полярность приведёт к неправильной работе или повреждению элементов.
Плохие контакты и холодные пайки снижают качество сигнала или полностью разрывают цепь. Обратите внимание на ровность и блеск пайки, отсутствие трещин и пропусков. Если припой матовый и крошится – перепаяйте.
- Проверьте целостность проводников на макетной плате, иногда дорожки повреждаются при монтаже.
- Избегайте коротких замыканий между соседними контактами – используйте увеличительное стекло для проверки.
- Убедитесь, что все элементы соответствуют номиналам по сопротивлению и ёмкости, даже небольшое отклонение влияет на работу.
Ошибки при настройке катушки индуктивности влияют на приём. Измерьте индуктивность тестером или подберите количество витков строго по схеме. Неправильное наматывание и неправильное расположение витков ухудшают качество сигнала.
При подключении антенны проверьте надёжность контактов и отсутствие механических повреждений. Часто причиной слабого приёма становится некачественная или слишком короткая антенна.
Если устройство не реагирует на регулировки, проверьте переменные резисторы и потенциометры на обрыв и корректность подключения. Иногда внутри элемента контакт окисляется или ломается.
Соблюдайте правильное питание: напряжение и полярность должны строго соответствовать требованиям схемы. Перепады и нестабильность питания вызывают шумы и неправильную работу устройства.
- Пошагово проверяйте узлы с помощью мультиметра и осциллографа.
- Если есть схема, сопоставляйте её с фактическим монтажом.
- При сомнениях заменяйте подозрительные детали.
- Проводите тестирование в спокойной электромагнитной среде, чтобы исключить внешние помехи.
