Эксцентриковый зажим облегчает съём и установку колеса, но имеет уязвимости: слабая фиксация на неровностях, повышенный риск кражи и несовместимость с некоторыми типами велотренажёров. Переход на ось с гайками повышает надёжность, особенно в условиях агрессивного катания, туризма или перевозки грузов.
Перед заменой потребуется подобрать подходящую ось: длина, диаметр, шаг резьбы и тип крепления зависят от втулки. Например, для большинства шоссейных и городских велосипедов подойдёт стальная ось M10 длиной 140–145 мм с гайками под ключ на 15 мм. Для горных велосипедов может потребоваться усиленный вариант.
Также необходимо проверить, поддерживает ли втулка установку оси: некоторые модели рассчитаны только на эксцентрик и не имеют резьбовых посадочных мест. В таком случае потребуется полная замена втулки. При выборе оси желательно использовать термообработанную сталь, чтобы избежать деформации под нагрузкой.
Работы по замене включают полную разборку втулки, снятие старой оси и подшипников, установку новой оси, настройку конусов и регулировку зазора. При этом важно сохранить симметрию – неправильная сборка приведёт к смещению обода относительно рамы. Использование качественной смазки и точных инструментов обязательно.
Как определить тип задней втулки перед заменой эксцентрика
Перед установкой оси вместо эксцентрика необходимо точно определить тип задней втулки, так как конструктивные отличия напрямую влияют на совместимость компонентов. Основное различие – втулка под эксцентрик (с полыми осями и быстросъёмным механизмом) и втулка под обычную ось с гайками (с полными осями и резьбой по краям).
Первый признак – способ крепления колеса к раме. Если колесо фиксируется зажимом с рычагом, это втулка под эксцентрик. Если используются гайки под ключ, это втулка под ось. Следует осмотреть торцы оси: эксцентрик проходит через полую ось, которая не имеет наружной резьбы. Осевая втулка, напротив, имеет сплошную ось с резьбой с обеих сторон.
Далее измерьте диаметр отверстия дропаутов на раме. Для эксцентриковой втулки характерен диаметр около 9 мм, а для осевых – 10 мм и более. Также важно проверить посадочные размеры втулки и ширину заднего треугольника рамы (OLD). Для MTB обычно используется 135 мм, для шоссейных – 130 мм. Некоторые втулки, особенно на современных велосипедах, могут быть рассчитаны под оси типа Thru-Axle, и в этом случае переход на ось вместо эксцентрика невозможен без замены втулки или адаптеров.
Если маркировка на втулке сохранилась, по ней можно найти точные технические характеристики модели. Рекомендуется также сверить наличие сменных адаптеров у втулки – некоторые производители (например, Novatec или DT Swiss) выпускают втулки с возможностью замены концовок под разные типы осей без полной замены втулки.
Точный тип втулки определяет не только совместимость с осью, но и подходящий набор инструментов и деталей для переделки. Ошибка на этом этапе приведёт к невозможности надёжной фиксации колеса и снижению безопасности езды.
Какие инструменты понадобятся для переоборудования втулки
Для замены эксцентрика на ось в задней втулке потребуется минимальный, но специфический набор инструментов. Подбор оборудования зависит от типа втулки и оси, которую планируется установить. Ниже перечислены основные инструменты и приспособления, которые понадобятся для корректного демонтажа и сборки узла.
- Рожковые ключи – для большинства втулок подойдут ключи на 15 мм и 17 мм. Они нужны для откручивания гаек с обеих сторон оси.
- Конусные ключи – тонкие ключи, обычно на 13 мм или 15 мм, применяются для регулировки и демонтажа конусов подшипников. Без них невозможно правильно снять ось и сохранить посадку подшипников.
- Съёмник кассеты или трещотки – зависит от типа установленной звёздной системы. Без него не получится получить доступ к правой части втулки.
- Цепной хлыст – используется совместно со съёмником для фиксации кассеты во время её откручивания.
- Шестигранные ключи – часто необходимы для втулок с внутренней резьбой под ось или для фиксации адаптеров.
- Монтажная паста или смазка – обязательна для установки новой оси и регулировки конусов, особенно при использовании промышленных подшипников.
- Пинцет или магнит – удобен при работе с насыпными шариками, чтобы избежать их потери во время сборки.
- Тиски (по желанию) – помогут надёжно зафиксировать ось при установке гаек и контргаек, но требуют аккуратности, чтобы не повредить резьбу.
Перед началом работ важно убедиться, что все инструменты подходят по размеру именно к вашей втулке. Некачественный или неподходящий ключ может повредить грани гаек или сорвать резьбу на оси.

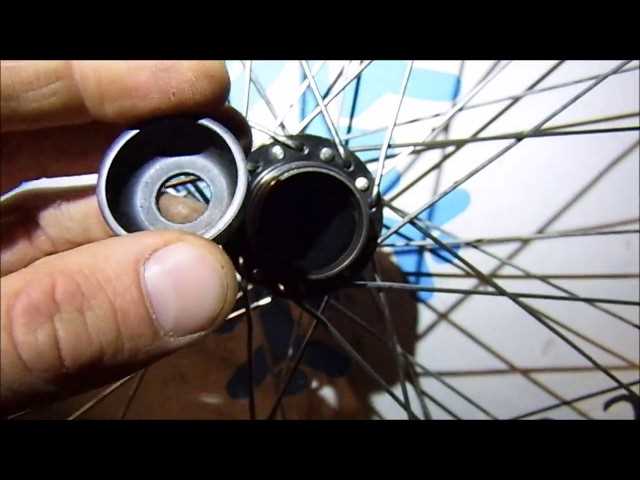

Как снять колесо с эксцентриком и подготовить его к замене
Перед демонтажем убедитесь, что велосипед стоит на ровной поверхности и надёжно зафиксирован, например, с помощью ремонтной стойки или перевёрнут на руль и седло. Это обеспечит устойчивость и упростит доступ к втулке.
- Переключите передачу на самую маленькую звезду кассеты, чтобы минимизировать натяжение цепи при снятии заднего колеса.
- Откройте эксцентрик. Рычаг должен поворачиваться без чрезмерного усилия. Если он затянут слишком сильно, слегка ослабьте противоположную гайку.
- После открытия эксцентрика аккуратно потяните колесо вверх (переднее) или назад (заднее), чтобы освободить его из дропаутов рамы.
- Если установлены дисковые тормоза, будьте осторожны: не нажимайте тормозную ручку с вынутым колесом – это может сдвинуть колодки.
После снятия колеса необходимо провести подготовку к замене эксцентрика на ось. Для этого выполните следующие шаги:
- Очистите втулку от грязи и смазки, особенно в области посадки эксцентрика. Это предотвратит попадание мусора внутрь корпуса при разборке.
- Снимите эксцентрик, выкрутив его из втулки и удалив пружины. Обратите внимание на их расположение – они ориентированы узкой стороной к втулке.
- Оцените состояние посадочного отверстия и дропаутов: отсутствие износа и повреждений важно для дальнейшей установки оси.
- Проверьте совместимость втулки с резьбовой или неразъёмной осью, чтобы убедиться в возможности переоборудования без полной замены втулки.
После подготовки можно переходить к следующему этапу – выбору и установке подходящей оси.

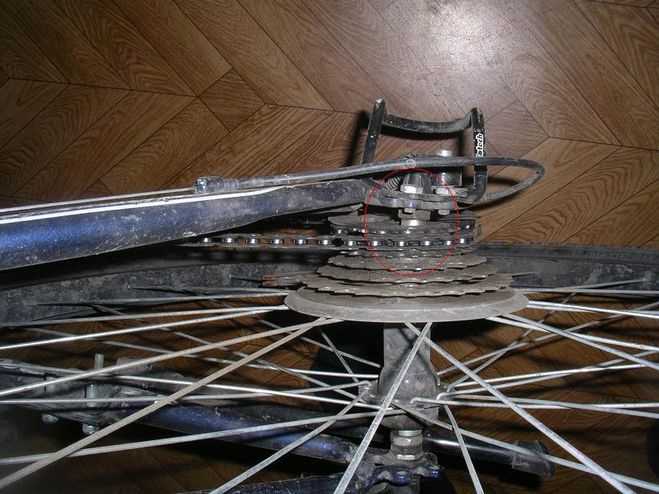

Что нужно знать о совместимости оси и втулки
Перед заменой эксцентрика на ось необходимо точно определить внутренний диаметр втулки и тип подшипников. Наиболее распространены втулки под ось диаметром 9 мм (для переднего колеса) и 10 мм (для заднего), но встречаются варианты на 12, 15 и даже 20 мм – особенно на велосипедах с амортизацией или повышенной нагрузкой.
Тип посадки подшипников также критичен: в втулках с промподшипниками ось должна точно соответствовать внутреннему диаметру подшипника, обычно 10 мм. В случае с насыпными подшипниками, под ось подбираются конусы и контргайки определённого размера, и замена требует большей точности.
Важно учитывать и длину новой оси. Она должна быть достаточной для выхода за пределы дропаутов минимум на 5–7 мм с каждой стороны для надёжной фиксации гайками. При этом слишком длинная ось может мешать работе переключателя или тормозов. Для большинства MTB и городских велосипедов задняя ось имеет длину 145–150 мм, а передняя – около 140 мм, но точное значение зависит от рамы и втулки.
Также следует проверить шаг резьбы на оси и гайках. Часто используется резьба M10x1 или M9x1, но встречаются и другие стандарты. Несовместимость приведёт к повреждению резьбы при установке.
Наконец, при переходе с эксцентрика на ось, проверь, подходит ли втулка под жёсткую фиксацию. Некоторые модели рассчитаны исключительно под эксцентриковое крепление и не имеют упора для гаек – в таких случаях потребуется замена втулки или установка адаптеров.

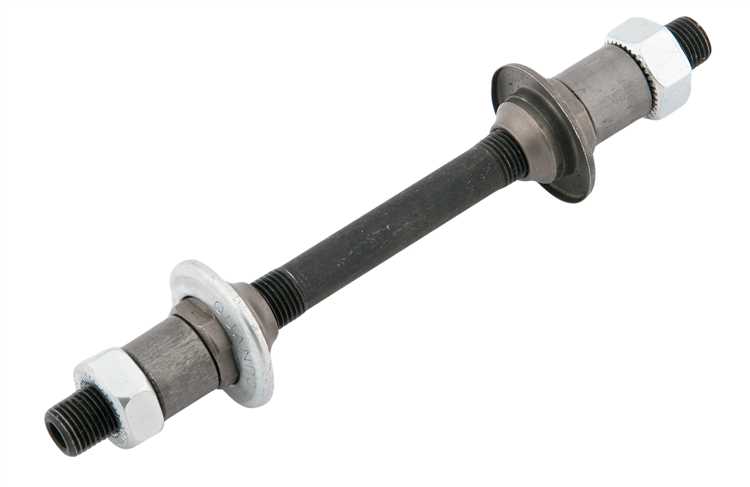

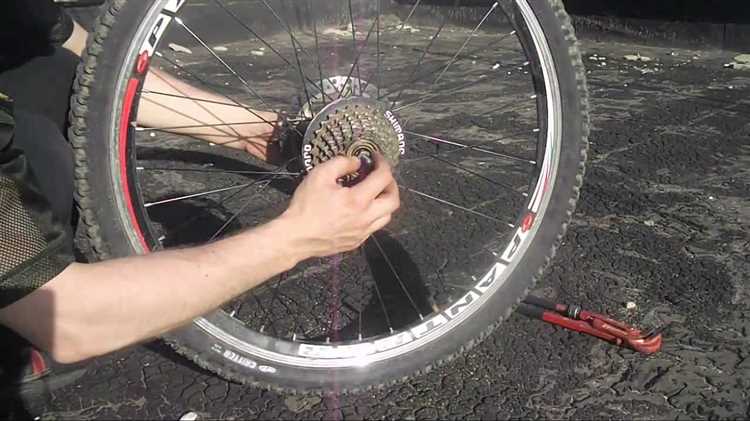

Пошаговая установка обычной оси вместо эксцентрика
1. Снимите колесо с велосипеда, полностью раскрутив эксцентрик и вынув его вместе с пружинами. Очистите посадочные поверхности втулки от грязи и смазки.
2. Разберите втулку. Для этого снимите пыльники и аккуратно извлеките конусы с обеих сторон, предварительно ослабив контргайки. Следите за положением подшипников – лучше заранее сделать фото для ориентирования при сборке.
3. Подберите ось подходящего диаметра и длины. Стандартный диаметр осей под гайки – 10 мм для заднего колеса и 9 мм для переднего. Длина зависит от ширины втулки и толщины дропаутов – важно, чтобы ось выступала за пределы дропаутов минимум на 5 мм с каждой стороны для надежной фиксации гайками.
4. Установите новую ось. Начните с одной стороны: наденьте конус, контргайку и пыльник, затем вставьте ось во втулку, удерживая подшипники в посадочных местах. С противоположной стороны наденьте вторую группу элементов в том же порядке.
5. Отрегулируйте зазор в подшипниках. При затяжке конусов не должно быть люфта, но колесо должно свободно вращаться. После регулировки затяните контргайки, удерживая конусы гаечным ключом.
6. Установите колесо обратно в раму. Совместите ось с дропаутами, затяните гайки ключом с усилием 25–30 Н·м. Убедитесь, что колесо центрировано относительно пера.
7. После установки проверьте, не изменилось ли положение тормозов (если ободные). При необходимости отрегулируйте их положение. Для дисковых тормозов важно проверить, не задевает ли ротор колодки.
8. Проведите контрольную поездку, чтобы убедиться в отсутствии люфта и стабильности вращения. После 10–20 км проверьте натяжение гаек и состояние подшипников.

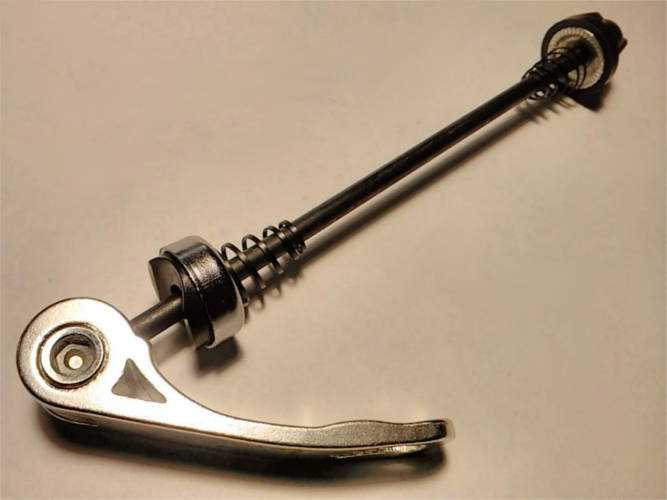

Как правильно установить и настроить конуса и гайки
Установка конусов и гаек требует точности, так как они отвечают за правильную работу втулки и стабильность колеса. Для начала, убедитесь, что конуса подходят к типу втулки, с которой вы работаете. При установке конусов важно следить за тем, чтобы они не перекосились и были надежно зафиксированы.
Первым шагом является установка конуса на ось. Он должен быть накручен вручную до упора, но не слишком сильно, чтобы не повредить резьбу. После этого используйте ключ для плотной фиксации, но не переусердствуйте – слишком сильное затягивание может привести к износу подшипников или деформации оси.
Когда конус установлен, нужно проверить, как он работает. Для этого покрутите ось вручную и убедитесь, что колесо вращается плавно, без люфта. Если люфт присутствует, слегка затяните конус, но следите, чтобы колесо не начало зажиматься.
После того как конус установлен, переходите к настройке гаек. Гайки должны быть затянуты таким образом, чтобы фиксировать ось, но не сжимать подшипники. Для этого используйте два ключа: один для удержания конуса в нужном положении, другой – для затягивания гайки. Позиционируйте гайки так, чтобы они не были слишком туго затянуты, но и не болтались.
После установки и настройки конусов и гаек снова проверьте вращение колеса. Оно должно быть свободным, без люфта или скрипа. Если все в порядке, можно установить колесо обратно на велосипед и продолжить сборку.
На что обратить внимание при установке колеса обратно на велосипед
При установке колеса обратно на велосипед важно учесть несколько факторов, чтобы обеспечить безопасность и правильную работу механизма. Прежде всего, проверьте, чтобы ось или эксцентрик были надежно зафиксированы в втулке, без люфта или перекоса. Освежите память по правильному расположению колесной оси в пятаках рамы, чтобы избежать проблем с зацеплением или повреждением элементов.
Убедитесь, что колесо правильно ориентировано в раме. Ось должна быть полностью вставлена в пятаки, а если используете эксцентрик, то его необходимо правильно затянуть. Колесо не должно иметь бокового смещения, оно должно располагаться строго по центру рамы. Проверка зазоров между колесом и тормозными колодками также необходима, особенно при установке колес с дисковыми тормозами.
Если вы работаете с задним колесом, помимо правильной установки оси, нужно проверить правильность работы переключателя скоростей. Он не должен попадать в спицы или зажимать трос. Обратите внимание на натяжение тормозных тормозных шнуров и цепи – они не должны перекручиваться или блокировать движение колеса.
После установки колеса проверьте его вращение. Оно должно быть плавным, без задержек или заеданий. В случае обнаружения таких дефектов, рекомендуется осмотреть втулку и ось, а также устранить возможные проблемы с подшипниками. Также не забудьте проверить крепление тормозов, чтобы избежать их излишнего давления на диск или обод.
Как проверить работу втулки после замены эксцентрика на ось
После замены эксцентрика на ось важно убедиться в правильной работе втулки и ее компонентах. Для начала проверьте, что ось правильно установлена и втулка зафиксирована. Повторно затяните гайки, чтобы избежать их ослабления во время эксплуатации. Отсутствие люфта в оси и колесах гарантирует нормальное функционирование втулки.
Следующий этап – проверка вращения. Поднимите велосипед, прокачайте колесо и обратите внимание на его вращение. Оно должно быть плавным, без заеданий или странных звуков, таких как шуршание или скрежет. Если вы заметили сопротивление или неровности, возможно, проблема с внутренними подшипниками или с натяжением оси.
Еще один важный момент – проверка зазоров. Прокачайте колесо вручную, ощущая зазоры в районе втулки. При наличии заметных люфтов или нестабильности оси следует проверить, правильно ли установлен конус и гайки, а также нет ли дефектов на поверхности втулки.
Проверьте смазку втулки. Открутите крышку, чтобы увидеть уровень смазки. Если смазки слишком мало или она загрязнена, это может привести к повышенному износу подшипников. При необходимости добавьте новую смазку, чтобы избежать преждевременного износа и сохранить нормальное функционирование втулки.
Наконец, если велосипед используется в условиях повышенных нагрузок, регулярное техническое обслуживание и осмотр состояния втулки после замены эксцентрика крайне важны. Обратите внимание на симптомы возможных неисправностей, такие как скрежет, затрудненное вращение колеса или перегрев, что может свидетельствовать о проблемах с втулкой.
Вопрос-ответ:
Как правильно выбрать эксцентрик для замены на оси велосипеда?
Для правильного выбора эксцентрика нужно обратить внимание на тип и размер втулки. Убедитесь, что эксцентрик соответствует диаметру оси и типу крепления. Также стоит учитывать материал, из которого изготовлен эксцентрик: алюминий или сталь. Алюминиевые эксцентрики легче, но менее прочные, чем стальные. Также важно проверить длину эксцентрика, чтобы он подходил для вашей рамы и колеса.
Как снять старый эксцентрик с оси?
Для снятия эксцентрика достаточно ослабить его с помощью руки или инструмента, если эксцентрик сильно затянут. Некоторые эксцентрики имеют специальный механизм, который нужно повернуть или поддеть, чтобы освободить их от оси. Важно помнить, что при снятии эксцентрика не стоит применять чрезмерную силу, чтобы не повредить другие элементы велосипеда, такие как втулка или ось.
Почему важно правильно установить эксцентрик на ось?
Неправильная установка эксцентрика может привести к ненадежному креплению колеса, что увеличивает риск его потери во время движения. Это может вызвать аварийную ситуацию или повреждение велосипеда. Также неправильный монтаж может повлиять на работу втулки и снизить комфорт при езде. Поэтому важно обеспечить правильное положение эксцентрика, чтобы колесо было надежно зафиксировано.
Как проверять работу втулки после замены эксцентрика?
После замены эксцентрика следует убедиться, что колесо установлено правильно. Проверьте, нет ли люфта в втулке, и прокачайте колесо, чтобы удостовериться, что оно вращается плавно. Также стоит обратить внимание на зазор между осью и креплением эксцентрика — он должен быть минимальным, чтобы избежать смещения. Если все элементы работают должным образом, колесо не должно иметь лишних движений и должно вращаться без усилий.
