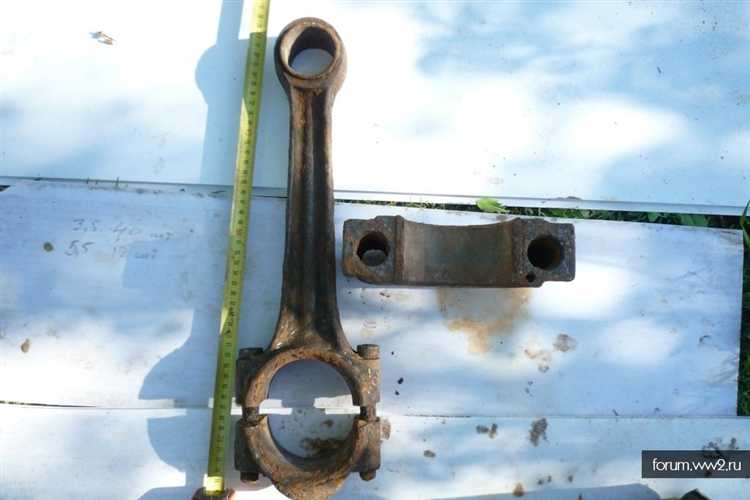

Что такое бугеля в двигателе

Бугеля представляют собой металлические элементы, предназначенные для фиксации и распределения нагрузок внутри двигателя. Они обеспечивают надежное соединение деталей, предотвращая деформации и смещения при высоких механических и тепловых воздействиях.

В зависимости от конструкции двигателя, бугеля выполняют функции крепежа шатунных и коренных подшипников, а также могут использоваться для стабилизации положения коленчатого вала. Использование правильно подобранных бугелей критично для поддержания допусков и обеспечения долговечности силового агрегата.

Материалы изготовления бугелей включают высокопрочные стали и специальные сплавы, способные выдерживать значительные динамические нагрузки и сопротивляться износу. Рекомендуется регулярно проверять состояние бугелей при техническом обслуживании, поскольку износ или деформация могут привести к снижению компрессии и повышенному износу других компонентов.

Конструкция и материалы бугелей в двигателе

Бугеля представляют собой металлические скобы, которые фиксируют вкладыши коренных или шатунных подшипников в корпусе двигателя, предотвращая их смещение при работе. Конструкция бугелей отличается по форме в зависимости от назначения: чаще всего это U-образные или П-образные элементы с отверстиями под болты крепления.

Основным материалом для изготовления бугелей служит высококачественная сталь с термообработкой. Используются легированные стали марок 40Х, 45ГС или хромомолибденовые сплавы, обеспечивающие высокую прочность и износостойкость. Для улучшения сцепления с корпусом двигателя и минимизации коррозии поверхность бугелей подвергается антикоррозийной обработке – обычно никелированию или фосфатированию.

Толщина и геометрия бугелей рассчитываются с учётом эксплуатационных нагрузок, чтобы обеспечить стабильную фиксацию вкладышей без деформаций при повышенных давлениях и вибрациях. Рекомендуется применение бугелей с усиленными ребрами жёсткости в местах крепления для увеличения устойчивости к усталостным разрушениям.

В некоторых современных двигателях применяются алюминиевые или алюминиево-силициевые сплавы для бугелей, что снижает массу узла, но требует дополнительной обработки поверхности для повышения износостойкости и устойчивости к коррозии.

Критически важна точность изготовления и соблюдение допусков на посадочные места бугелей, так как даже небольшие отклонения приводят к неправильной центровке вкладышей и ускоренному износу подшипников. Практика рекомендует регулярную проверку состояния бугелей при капитальном ремонте двигателя с возможной заменой на новые изделия с улучшенными характеристиками.

Функция бугелей в креплении коренных подшипников

Бугеля выполняют основную задачу – надежное закрепление крышек коренных подшипников на блоке цилиндров, обеспечивая стабильное положение коленчатого вала и равномерное распределение нагрузки.

Ключевые функции бугелей:

• Обеспечение жесткой фиксации крышек коренных подшипников, предотвращая смещение и вибрации во время работы двигателя.
• Передача силовых нагрузок от вращающегося коленвала к блоку цилиндров через подшипники, сохраняя геометрию зазоров и оптимальные условия смазки.
• Поддержка правильной ориентации подшипниковых вкладышей для минимизации износа и повышения долговечности узла.
• Обеспечение герметичности сопряжений, что предотвращает утечки моторного масла в области коренных подшипников.

Рекомендации по применению бугелей в конструкции:

1. Использовать материалы с высокой прочностью и усталостной стойкостью, например, легированные стали, для выдерживания динамических нагрузок.
2. Применять точную механическую обработку контактных поверхностей для исключения люфтов и обеспечения плотного прилегания крышек.
3. Обеспечивать надежное крепление бугелей к блоку цилиндров с помощью болтов с контролируемым моментом затяжки, чтобы избежать деформаций и потери жесткости.
4. Регулярно проверять состояние крепежа и прилегания крышек при техническом обслуживании для предотвращения раннего износа подшипников.

Влияние бугелей на распределение нагрузки в коленчатом валу

Бугеля коренных подшипников играют ключевую роль в передаче и равномерном распределении нагрузок, возникающих на коленчатом вале. За счет жесткости конструкции бугелей достигается минимизация прогибов крышек подшипников, что обеспечивает стабильное центровое расположение вала относительно шатунных и коренных опор.

Неправильный выбор формы или материала бугелей приводит к локальным концентрациям напряжений в подшипниковой зоне, что увеличивает износ вкладышей и снижает ресурс двигателя. Наиболее эффективны конструкции с ребрами жесткости, которые уменьшают деформацию крышек под нагрузкой свыше 300 МПа в рабочих условиях.

Рациональное распределение усилий обеспечивается точной подгонкой бугелей по посадочным поверхностям и контролем допусков по радиусу и плоскостности. Отклонения более 0,02 мм способны вызвать неравномерное давление масла в масляном клине, что ведет к ухудшению смазки и росту износа.

Таблица ниже демонстрирует сравнительные показатели максимального прогиба крышек подшипников при использовании различных конструкций бугелей:

Использование бугелей с усиленными ребрами позволяет снизить деформации крышек на 40-60%, что положительно сказывается на стабильности положения коленчатого вала и долговечности подшипников. Рекомендовано применять такие конструкции в двигателях с повышенной нагрузкой и высокими оборотами.

При проектировании бугелей важна также равномерность распределения контактных напряжений, что достигается оптимизацией геометрии и контролем состояния посадочных поверхностей во время сборки.

Методы контроля износа и повреждений бугелей

Для оценки состояния бугелей в двигателе применяют визуальный осмотр с использованием увеличительных приборов, что позволяет выявить трещины, сколы и деформации поверхности.

Измерение толщины стенок бугелей проводится микрометрами и толщиномерами с точностью до 0,01 мм, что позволяет фиксировать даже незначительный износ, критичный для надежности конструкции.

Контроль формы и геометрии бугелей осуществляется при помощи координатно-измерительных машин (КИМ), обеспечивающих точность измерений до нескольких микрон, что позволяет своевременно обнаружить изменения в форме, влияющие на распределение нагрузок.

Использование магнитно-порошкового контроля эффективно выявляет поверхностные и подповерхностные трещины в стальных бугелях без разрушения детали.

Ультразвуковая дефектоскопия позволяет обнаружить внутренние дефекты и расслаивания, недоступные визуальному осмотру, обеспечивая безопасность эксплуатации двигателя.

При контроле износа рекомендуется фиксировать полученные данные в журналах технического обслуживания для анализа тенденций и принятия решений о замене или ремонте бугелей.

Регулярность контроля должна соответствовать установленным регламентам производителя двигателя и интенсивности его эксплуатации, при этом при выявлении дефектов допускается проведение внепланового обследования.

Процедура замены бугелей при ремонте двигателя

Для замены бугелей необходимо выполнить демонтаж коленчатого вала и его опорных подшипников. Сначала снимаются крышки коренных и шатунных подшипников, обеспечивая доступ к бугелям.

Осмотрите бугеля на предмет износа, трещин и деформаций. При выявлении любых повреждений замена обязательна. Перед установкой новых бугелей поверхности крышек и коренных подшипников тщательно очищаются от загрязнений и остатков смазки.

Используйте оригинальные или рекомендованные производителем детали с точными размерами и допусками. Перед монтажом бугеля нанесите тонкий слой моторного масла на контактные поверхности для предотвращения сухого трения при первом запуске.

Установите бугель на штатное место, контролируя правильное прилегание и отсутствие перекосов. Для затяжки крепежных болтов применяйте динамометрический ключ, строго соблюдая рекомендованный момент затяжки, указанный в технической документации двигателя.

После установки новых бугелей проверяют радиальный зазор в подшипниках с помощью щупа, чтобы убедиться в соответствии техническим требованиям. Несоответствие зазора требует повторной корректировки или проверки комплектующих.

После сборки всех компонентов выполните контрольный запуск двигателя, отслеживая вибрации и шумы в зоне коленчатого вала. В случае отклонений от нормы повторите диагностику и при необходимости отрегулируйте крепление бугелей.

Влияние неправильного крепления бугелей на работу двигателя

Неправильное крепление бугелей ведет к неравномерному распределению нагрузки на коренные и шатунные подшипники, что вызывает повышенный износ и ускоренную деформацию валов. Недостаточный момент затяжки болтов бугелей провоцирует микроподвижки соединений, создавая вибрации и локальные напряжения, способствующие растрескиванию и разрушению деталей.

Чрезмерный момент затяжки вызывает деформацию корпуса бугеля, что снижает радиальный зазор в подшипниковой посадке и приводит к ухудшению смазки, перегреву и ускоренному износу вкладышей. Смещение бугелей относительно оси коленчатого вала влияет на точность положения подшипников, ухудшая балансировку и увеличивая динамические нагрузки.

Для предотвращения негативных последствий необходимо использовать динамометрический ключ с контролем усилия затяжки, строго придерживаться рекомендованных производителем параметров и последовательности монтажа бугелей. Регулярный контроль состояния крепежа и осевого положения бугелей позволяет выявлять отклонения на ранних этапах и предотвращать аварийные ситуации.

Ошибки при установке бугелей часто сопровождаются появлением характерных шумов и снижением компрессии, что снижает общую производительность двигателя и увеличивает риск разрушения коленчатого вала. Корректное крепление бугелей является критически важным условием обеспечения долговечности и стабильной работы силового агрегата.

Вопрос-ответ:

Какова основная функция бугелей в двигателе внутреннего сгорания?

Бугеля служат для закрепления коренных и шатунных подшипников на коленчатом валу, обеспечивая фиксированное положение подшипников и равномерное распределение нагрузки. Это позволяет избежать смещения подшипников и повышает надежность работы двигателя, снижая риск износа и повреждений деталей.

Из каких материалов обычно изготавливают бугеля и почему именно из них?

Чаще всего бугеля делают из стали или чугуна с добавлением легирующих элементов. Эти материалы обеспечивают необходимую прочность и устойчивость к вибрациям и нагрузкам, возникающим при работе двигателя. Поверхность бугелей может проходить термическую обработку для повышения износостойкости и предотвращения деформаций под воздействием тепла и механических сил.

Как неправильное крепление бугелей влияет на работу двигателя?

Если бугеля закреплены с нарушением технологии — например, с недостаточным моментом затяжки или перекосом — это приводит к неравномерному распределению давления на подшипники. В результате появляется повышенный износ вкладышей, возможны микротрещины и люфты, что сказывается на вибрациях и шумности мотора, а также сокращает срок службы основных узлов двигателя.

Какие методы контроля состояния бугелей применяются при техническом обслуживании двигателя?

Контроль включает визуальный осмотр на наличие трещин и деформаций, измерение момента затяжки болтов крепления, а также неразрушающий контроль с помощью магнитопорошкового или ультразвукового методов. Важна проверка точности посадочных поверхностей и целостности резьбовых соединений для предотвращения сбоев в работе двигателя.

В каких случаях требуется замена бугелей при ремонте двигателя?

Замена бугелей необходима при обнаружении трещин, значительных деформаций, износа контактных поверхностей или повреждений резьбы. Также рекомендуется заменить бугеля при капитальном ремонте двигателя, чтобы обеспечить надежность сборки и избежать дальнейших проблем с креплением подшипников и коленчатого вала.

Какова основная функция бугелей в конструкции двигателя?

Бугели служат для надежного крепления коренных подшипников на коленчатом вале двигателя. Они обеспечивают фиксацию подшипниковых крышек, удерживая подшипник на месте и создавая необходимое давление для правильной работы подшипников. Благодаря бугелям достигается равномерное распределение нагрузок и предотвращается смещение деталей во время работы двигателя, что напрямую влияет на долговечность и стабильность работы механизма.
