Неправильное положение крестовины карданного вала – частая причина вибрации на скорости, неравномерного износа подшипников и выхода из строя шлицевых соединений. Центровка становится особенно актуальной при самостоятельной замене крестовины, когда отсутствие заводского оборудования требует повышенной точности и аккуратности.
При установке важно не только правильно запрессовать крестовину, но и обеспечить соосность вилок и равномерность посадки подшипников. Даже небольшое смещение приводит к разбалансировке и ускоренному износу элементов трансмиссии. Допустимое отклонение не должно превышать 0,05 мм по биению и 0,5° по углу отклонения осей.
Для проверки соосности в домашних условиях потребуется индикатор часового типа, тиски или пресс, ровная плоскость и металлический шаблон, изготовленный по размеру оригинальной крестовины. Работа требует точности и понимания принципа симметрии карданного соединения. Любое перекос или перекручивание одной из вилок нарушает баланс всей системы.
Центровка проводится в несколько этапов: предварительная сборка, проверка на биение, корректировка положения вилок, повторная фиксация подшипников и окончательная балансировка. Все действия следует выполнять с учётом допусков, иначе даже новая крестовина не обеспечит должного ресурса и плавности хода.
Признаки смещённой крестовины и последствия для кардана
Основной признак смещения крестовины – вибрация карданного вала при движении, особенно заметная при ускорении или на определённых оборотах двигателя. Она возникает из-за неравномерного вращения и нарушенного баланса кардана, что приводит к появлению биений.
Дополнительным симптомом может быть характерный металлический стук при трогании с места или переключении передач. Этот звук свидетельствует о наличии люфтов, вызванных неправильным положением крестовины в вилке кардана.
Также смещённая крестовина вызывает ускоренный износ подшипников и посадочных мест. Из-за постоянной нагрузки на одну сторону крестовины нарушается равномерность вращения, что увеличивает трение и разрушает шарниры.
Если не устранить смещение, возможен износ шлицевого соединения и выход из строя подвесного подшипника. Это грозит разрушением карданного вала в движении и последующим повреждением трансмиссии или днища автомобиля.
При появлении вибраций, стуков или утечек смазки из чашек крестовины рекомендуется сразу проверить её центровку. Несвоевременная коррекция положения детали приводит к необходимости замены не только крестовины, но и сопряжённых элементов вала.
Как зафиксировать карданный вал для точной работы
Надёжная фиксация карданного вала критична при центровке крестовины. В противном случае даже незначительное смещение может привести к перекосу осей и дальнейшему биению вала при вращении.
Для фиксации лучше использовать прочные тиски с широкими губками. Вал зажимается за одну из трубчатых секций, на максимальном удалении от места установки крестовины. При этом важно не деформировать трубу – усилие зажима должно быть достаточным для удержания без сдавливания металла.
Если длина кардана не позволяет зажать его в тисках, используется жёсткая фиксация на ровной горизонтальной поверхности. Вал укладывается на две деревянные опоры с прорезями под диаметр трубы, после чего крепится к ним хомутами через резиновую прокладку. Это исключает смещения при вращении крестовины в процессе выравнивания.
Обязательно исключите осевое смещение вала. Он должен оставаться неподвижным не только по вертикали, но и вдоль своей оси. Для этого можно временно установить упоры или клинья по краям фланцев.
При фиксации кардана с установленными подшипниками подвесного типа нужно снять резиновый демпфер, если он мешает обеспечить жёсткую опору. Сам подшипник можно временно закрепить скобами к металлической балке или столу, используя заводские отверстия на его корпусе.
Перед началом работ проверьте уровень горизонтальности плоскости, на которой установлен вал, с помощью строительного уровня. Искажения по высоте приведут к ошибочной оценке соосности крестовины.
В процессе центровки кардан не должен сдвигаться, поэтому все элементы фиксации должны быть предварительно проверены на надёжность. Малейшее движение повлияет на точность результата.

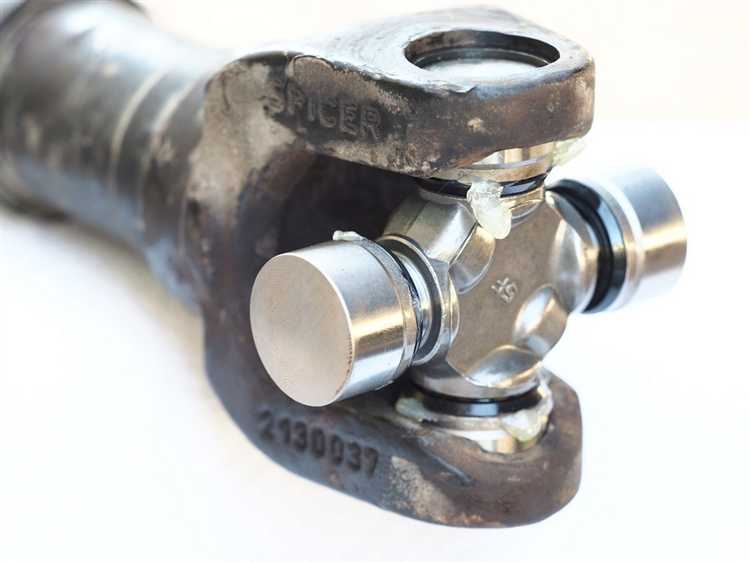

Разметка центра крестовины по чашкам и вилкам
Для точной разметки центра крестовины необходимо ориентироваться на посадочные места чашек в вилке карданного вала. Первым делом убедитесь, что вилки не деформированы и не имеют выработки. Даже небольшое отклонение может исказить результат.
Возьмите крестовину с установленными чашками и вставьте её в соответствующую вилку. Чашки должны плотно сидеть в проточках, без люфта. Используйте два одинаковых штангенциркуля: один – для измерения расстояния между наружными краями чашек, другой – между внутренними. Сравнив оба значения, можно определить, находится ли крестовина точно по центру.
Корректная разметка: при одинаковых значениях по обеим сторонам (внутренней и внешней) крестовина считается отцентрированной относительно вилки. При разнице даже в 0,2–0,3 мм необходимо внести коррекцию – сместить одну из чашек с учётом измерений.
Если требуется зафиксировать положение до окончательной сборки, можно использовать зажимы или временно установить стопорные кольца. После этого разметьте центр по чашке маркером или тонким кернером – на торце вилки или по оси чашки.
На фланцевой вилке также проверяют соосность центров обеих крестовин. Для этого проводят осевую линию между метками на двух противоположных чашках. При совмещении этой линии с геометрическим центром трубы кардана можно считать разметку верной.
Важно: при проверке избегайте перекосов и не затягивайте крестовину, пока не убедитесь в точности разметки. Небольшая ошибка приведёт к вибрации даже при визуально правильной установке.

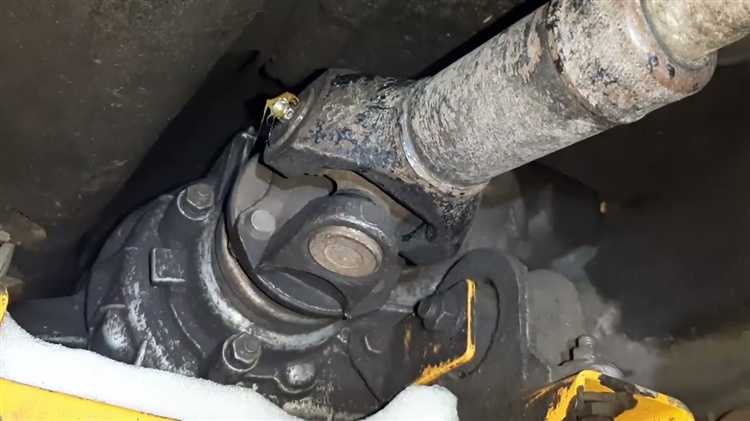

Способы визуальной и инструментальной проверки соосности
При проверке соосности крестовины кардана применяются два подхода: визуальный и инструментальный. Каждый из них позволяет выявить отклонения в установке, которые могут привести к вибрациям, износу подшипников и разрушению шлицевых соединений.
Визуальная проверка выполняется до запуска автомобиля. Для начала кардан поворачивают вручную, наблюдая за положением чашек крестовины относительно плоскости вилок. Если при вращении заметна осевая «восьмёрка» или люфт в одной из сторон, установка выполнена с нарушением.
Дополнительно используется метод оценки зазоров: при правильной центровке зазор между чашкой крестовины и внутренней стенкой вилки должен быть равномерным по обеим сторонам. Отклонения указывают на перекос или неправильную посадку стопорных колец.
Инструментальная проверка требует более точного подхода. Один из простейших методов – установка стрелочного индикатора часового типа на неподвижной опоре с упором на торец крестовины. При вращении кардана стрелка должна оставаться в пределах 0,05–0,1 мм. Значения свыше говорят о необходимости повторной центровки.
Также используется контроль с помощью угольника или металлической линейки. Один край упирается в торец одной вилки, а другой должен касаться противоположной вилки без просвета. Наличие зазора свидетельствует о смещении крестовины по оси.
Если кардан разбирался или менялись комплектующие, обязательно проводится проверка биения. Вал устанавливают на две призмы, а стрелочный индикатор фиксируют на середине трубы. Предельно допустимое радиальное биение – до 0,2 мм. Превышение указывает на деформацию или перекос при установке крестовины.
Для окончательной проверки рекомендуется запускать кардан в холостом режиме на подъемнике и оценивать его работу при разных оборотах. Равномерное вращение без вибраций подтверждает корректную центровку и соосность всех элементов.

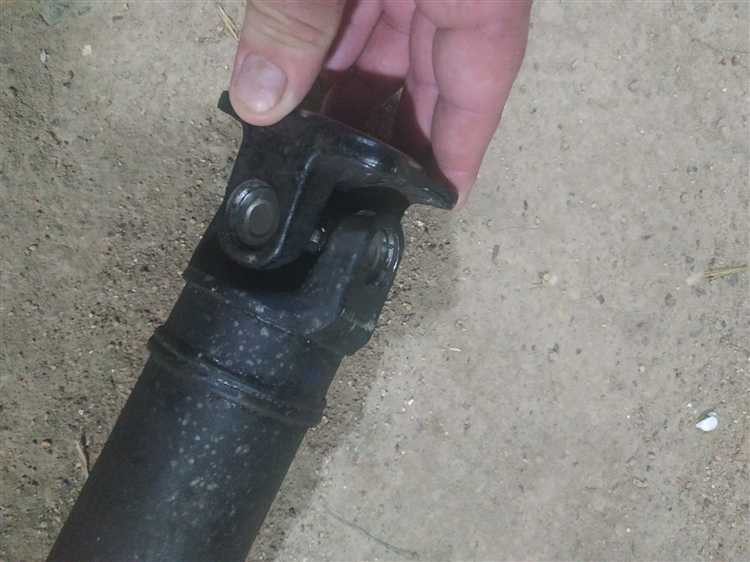

Корректировка положения крестовины при помощи подкладок
Если после предварительной установки крестовины наблюдается перекос или осевое смещение, используют тонкие металлические подкладки. Их задача – компенсировать разницу в глубине посадочных мест чашек относительно центра вилки.
Корректировка проводится поэтапно:
- Измеряют глубину посадочных отверстий в обеих вилках микрометром или глубиномером. Разница более 0,05 мм уже требует вмешательства.
- Находят сторону с меньшей глубиной и подбирают соответствующую толщину подкладки. Подойдут шлифованные металлические шайбы из нержавейки или латуни толщиной от 0,02 до 0,10 мм.
- Перед установкой подкладки тщательно очищают и обезжиривают место посадки чашки и саму подкладку, исключая попадание мусора, иначе возникает биение.
- После установки подкладки фиксируют чашку в посадочном месте и проверяют легкость вращения крестовины без заеданий. При необходимости подгоняют толщину.
Подкладки не должны деформироваться при запрессовке. Недопустимо использование мягких материалов (например, алюминиевой фольги), так как они быстро сплющиваются и теряют геометрию.
После сборки проверяют осевое биение кардана при помощи индикатора часового типа. Предельно допустимое значение – не более 0,1 мм. При превышении – повторная корректировка.
Использование подкладок оправдано при восстановлении карданных соединений в домашних условиях, когда нет возможности заменить вилку или корпус целиком, но требуется точная центровка.
Проверка баланса вручную после центровки
Для проверки баланса крестовины после центровки требуется исключить посторонние вибрации, связанные с дисбалансом. Установите карданный вал на опоры с минимальным трением, например, на мягкие подкладки или валки. Вращайте вал плавно вручную, отмечая места, где возникает сопротивление или неровное вращение.
Если вал останавливается всегда в одном и том же положении, это признак дисбаланса. Переверните вал и повторите вращение – если положение остановки изменится, баланс не восстановлен. В идеале кардан должен свободно вращаться без предпочтительного положения остановки.
Дополнительно можно использовать простой метод с подвесом. Подвесьте кардан за центр крестовины на тонкой нити или проволоке, чтобы вал мог свободно вращаться. После небольшой остановки вал должен оставаться неподвижным в любом положении. Если вал поворачивается и останавливается в одном положении, выявленная сторона тяжелее – требуется корректировка веса.
Для устранения дисбаланса можно нанести небольшие свинцовые или металлические подкладки на более лёгкую сторону крестовины, проверяя баланс после каждого изменения. После достижения равновесия вращение вала станет равномерным и свободным.
Регулярная проверка баланса вручную после центровки обеспечивает минимальные вибрации в работе карданного вала и продлевает срок службы деталей.
На что обратить внимание при повторной сборке кардана
Перед сборкой очистите все детали от грязи и старой смазки. Проверьте состояние крестовины на отсутствие люфта и износа подшипников. При наличии дефектов крестовина подлежит замене.
Соблюдайте правильное положение вилок и чашек крестовины, ориентируясь по отметкам, сделанным при разборке. Несоблюдение угловой разнесённости ведёт к вибрациям и быстрому износу.
При затяжке болтов карданного узла используйте динамометрический ключ, соблюдая рекомендуемый момент затяжки, указанной в технической документации автомобиля. Перетяжка или недостаточная затяжка негативно влияет на баланс и безопасность.
Не пренебрегайте нанесением смазки на подшипники крестовины и контактные поверхности вилок. Используйте только специализированные смазки, рекомендованные для карданных соединений.
После сборки проверьте свободный ход карданного вала, исключая заклинивание и посторонние звуки. При необходимости повторите регулировку положения крестовины.
Обязательно убедитесь в точной соосности соединений – даже небольшое отклонение вызывает вибрации и повышенный износ деталей.
Вопрос-ответ:
Как определить, что крестовина кардана требует центровки именно в домашних условиях?
Признаки неправильной центровки проявляются через вибрацию карданного вала при работе машины, особенно на определённых оборотах. Если вы заметили шум, стук или повышенный износ подшипников, стоит проверить состояние крестовины. В домашних условиях можно осмотреть крестовину визуально, оценить люфты и зазоры между чашками и вилками. Если есть подозрения на смещение, центровка позволит избежать дальнейших повреждений и продлить срок службы деталей.
Какие инструменты и материалы потребуются для точной центровки крестовины карданного вала в домашних условиях?
Для работы понадобятся: крепёжные элементы для фиксации кардана, измерительный инструмент (например, штангенциркуль или линейка с точной шкалой), маркер или карандаш для разметки, подкладки для корректировки положения крестовины, а также чистая ветошь для удаления грязи. Важно обеспечить неподвижность кардана, чтобы избежать ошибок в замерах и смещений при сборке.
Как избежать ошибок при разметке центра крестовины на чашках и вилках?
Разметку следует выполнять после тщательной очистки всех поверхностей от масла и грязи, чтобы линия была чёткой и не смазывалась. Используйте тонкий маркер или карандаш, нанося отметки аккуратно, без сильного нажима. Обозначайте центр каждой чашки и вилки отдельно, сравнивая положение по нескольким точкам для большей точности. При необходимости делайте повторные измерения, чтобы подтвердить правильность разметки перед сборкой.
Какие последствия могут возникнуть при неправильной центровке крестовины кардана, и как это проявляется в работе автомобиля?
Нарушение центровки приводит к неравномерному вращению карданного вала, что вызывает вибрации и повышенный шум при движении. Это увеличивает нагрузку на подшипники и соединения, ускоряет износ деталей, может привести к появлению трещин или поломке крестовины. Со временем возникают проблемы с передачей крутящего момента, ухудшается управляемость автомобиля. Игнорирование этих признаков чревато дорогостоящим ремонтом.
