Как подключить кнопку старт стоп на мотоблоке

Установка кнопки старт-стоп на мотоблок позволяет упростить управление двигателем и повысить безопасность эксплуатации. Особенно актуально это решение при модернизации техники с ручным запуском или при замене штатного замка зажигания на более надёжный и компактный элемент управления.

Для подключения кнопки необходимо учитывать тип двигателя (чаще всего используется бензиновый с карбюратором) и схему существующей электропроводки. В большинстве случаев требуется кнопка с нормально разомкнутыми контактами, способная замыкать цепь питания катушки зажигания или реле стартера. Номинальное напряжение должно соответствовать 12 В, а ток – не менее 10 А.

Перед началом работ обязательно отключите аккумулятор, чтобы избежать короткого замыкания или случайного запуска двигателя. Установка кнопки производится на рулевой панели или вблизи органов управления, при этом её размещение должно исключать случайное нажатие во время движения.

Выбор подходящей кнопки старт стоп для конкретной модели мотоблока

Перед покупкой кнопки старт стоп необходимо учитывать тип системы запуска мотоблока. Для моделей с электростартером потребуется кнопка с функцией управления реле стартера, выдерживающая пусковые токи до 30 А. Если мотоблок оснащён системой с ручным запуском, достаточно простой кнопки размыкания/замыкания цепи зажигания.

Совместимость кнопки с электрической схемой двигателя – ключевой параметр. Для двигателей на базе Lifan или Loncin часто используется двухконтактная кнопка, замыкающая цепь на массу. Модели с дополнительной защитой (например, дизельные мотоблоки с контролем давления масла) могут требовать трёхконтактные или специализированные кнопки с логикой отключения.

Уровень защиты корпуса кнопки должен соответствовать условиям эксплуатации. Для работы в пыльной и влажной среде выбираются компоненты с классом IP65 и выше. Пластиковые корпуса подходят для установки в закрытом кожухе, а металлические – для открытого монтажа на рулевой колонке или панели управления.

Важно учитывать диаметр посадочного отверстия – стандартные размеры варьируются от 16 до 22 мм. При замене штатной кнопки необходимо точно измерить посадочное место, чтобы избежать дополнительной доработки корпуса мотоблока.

Перед приобретением следует изучить электрическую схему мотоблока и характеристики двигателя, а также проверить наличие технической документации на выбранную кнопку. Это исключит ошибки при подключении и предотвратит поломки стартера или системы зажигания.

Определение типа стартера и системы зажигания мотоблока

Перед подключением кнопки старт-стоп необходимо точно определить, какой тип стартера установлен на мотоблоке – ручной (инерционный) или электрический. У ручного стартера отсутствует электрическая цепь запуска, и установка кнопки возможна только для глушения двигателя, через разрыв цепи зажигания. Если установлен электростартер, требуется дополнительная проверка наличия реле и схемы управления запуском.

Система зажигания бывает контактной или бесконтактной (электронной). У большинства современных мотоблоков используется бесконтактная система с модулем зажигания (CDI). В таком случае глушение двигателя осуществляется замыканием сигнального провода на «массу», что важно учитывать при выборе типа кнопки – она должна обеспечивать надёжный контакт при замыкании на корпус.

Для проверки типа системы зажигания следует осмотреть модуль возле маховика: наличие катушки с двумя проводами (включая сигнальный) указывает на бесконтактный вариант. При контактной системе под маховиком будет установлен кулачковый механизм. Также полезно свериться с маркировкой двигателя и технической документацией – производитель обычно указывает тип зажигания в паспорте устройства.

Нельзя подключать кнопку, не убедившись в совместимости с конкретной схемой стартера и зажигания. Ошибка может привести к замыканию или выходу из строя модуля CDI. При сомнениях лучше использовать мультиметр для прозвонки сигнального провода и уточнения его поведения при работе двигателя. Это поможет точно определить, нужно ли замыкать или разрывать цепь при остановке.

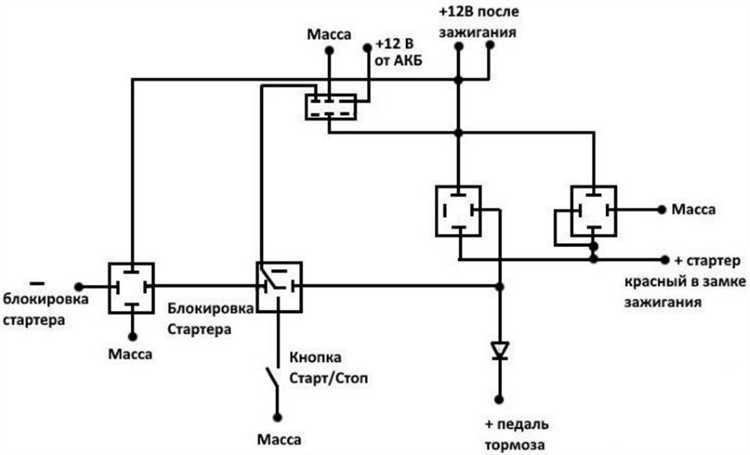

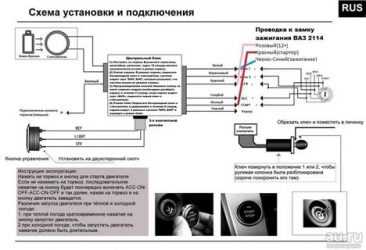

Схема подключения кнопки к электросистеме мотоблока

Перед подключением кнопки старт-стоп необходимо определить тип электросистемы мотоблока: с аккумулятором или без него. Устройства с электростартером требуют иной схемы, чем модели с ручным запуском и примитивной зажигающей катушкой.

Базовая схема подключения включает следующие элементы:

• Кнопка с нормально разомкнутыми контактами (NO) – для подачи питания на стартер.
• Реле стартера – используется для исключения нагрузки на кнопку.
• Провод массы – соединяется с корпусом мотоблока или аккумулятором.
• Контакт от замка зажигания или катушки (в зависимости от модели) – для прерывания зажигания при остановке двигателя.

Пошаговая последовательность подключения:

1. Подключить один контакт кнопки к «плюсу» аккумулятора через предохранитель (5–10 А).
2. Второй контакт кнопки соединить с управляющим входом реле стартера.
3. Массу реле соединить с «минусом» аккумулятора или корпусом мотоблока.
4. Силовой контакт реле подключить к стартеру, второй силовой контакт – к аккумулятору.
5. Если предусмотрена остановка двигателя кнопкой, установить дополнительный контакт (NC) и замкнуть его на «массу» через сигнальный провод, идущий от катушки зажигания.

Дополнительные рекомендации:

• Использовать медные многожильные провода сечением не менее 1.5 мм².
• Изолировать все соединения термоусадкой или герметичными разъёмами.
• Размещать кнопку в защищённой от влаги зоне, но с удобным доступом.
• Для дизельных моделей вместо сигнального провода к катушке использовать управляющий провод к электромагнитному клапану подачи топлива.

При наличии сомнений в типе системы и совместимости элементов рекомендуется свериться со схемой электропроводки конкретной модели мотоблока или воспользоваться мультиметром для уточнения точек подключения.

Подготовка проводки и выбор сечения кабелей

Для управляющей цепи, которая подаёт сигнал на реле или коммутатор, достаточно провода сечением 0,75–1 мм². Такой кабель подходит для подключения к кнопке и клеммам реле, так как ток в этой цепи обычно не превышает 2–5 А. При выборе кабеля предпочтение следует отдавать многожильным гибким вариантам с термостойкой ПВХ или силиконовой изоляцией, особенно в условиях вибраций и перепадов температур.

Проводка должна быть уложена вдоль штатных каналов или закреплена с помощью термостойких стяжек и клипс, исключая провисание и трение о металлические части. Контактные соединения выполняются с применением обжимных клемм или пайки, с последующей изоляцией термоусадочной трубкой. Использование скруток недопустимо.

Особое внимание следует уделить прокладке кабеля вблизи выхлопной системы и подвижных элементов. В таких зонах рекомендуется использовать защитную гофру из стекловолокна с кремнийорганическим покрытием. Наличие плавкого предохранителя в цепи стартера обязательно: он устанавливается максимально близко к положительной клемме аккумулятора и подбирается по току на 10–15% выше рабочего значения стартера.

Монтаж кнопки старт стоп на корпусе мотоблока

Для надежной установки кнопки старт стоп необходимо выбрать участок корпуса, защищённый от прямого попадания воды, грязи и вибрационных нагрузок. Оптимально – зона рядом с рулевыми ручками или на панели с органами управления, где доступ к кнопке остаётся удобным при эксплуатации.

Разметку под отверстие выполняют с учётом диаметра резьбовой части кнопки. Стандартный размер – 16–22 мм, но точное значение необходимо сверить с технической документацией на конкретную модель кнопки. Для сверления используйте ступенчатое сверло или коронку по металлу, чтобы избежать деформации корпуса.

Перед сверлением отключите аккумулятор или снимите клеммы, чтобы исключить короткое замыкание. После выполнения отверстия убедитесь, что кромки не имеют заусенцев – при необходимости обработайте их надфилем.

Кнопка должна плотно входить в отверстие. Если конструкция предусматривает уплотнительное кольцо, установите его перед фиксацией. Затяжку гайки производите от руки, без применения избыточного усилия, чтобы не повредить пластиковый корпус.

При использовании кнопки с подсветкой рекомендуется предусмотреть дополнительное уплотнение со стороны проводки, особенно если монтаж ведётся в открытом пространстве. Для этого можно использовать термоусадочную трубку и герметик типа «автомобильный силикон».

После закрепления кнопки подключите проводку согласно схеме, избегая натяжения или перекручивания проводов. Закрепите кабель хомутами к раме мотоблока на расстоянии не менее 5 см от подвижных узлов и источников тепла.

Подключение контактов кнопки к стартеру и массе

Для корректной работы кнопки старт стоп необходимо правильно подключить её контакты к стартеру и массе мотоблока. Обычно кнопка имеет два основных контакта: для подачи сигнала на стартер и для подключения к массе.

• Первый контакт кнопки подключается к проводку, идущему от стартерного реле или напрямую к обмотке стартера. Для этого следует использовать провод сечением не менее 1,5 мм², устойчивый к вибрациям и воздействию влаги.
• Второй контакт кнопки подсоединяется к корпусу мотоблока или к общей минусовой шине, обеспечивая надёжное заземление цепи. Для массы важно обеспечить плотный контакт без коррозии – рекомендуется зачистить поверхность и использовать болт с шайбой.

Подключение производится следующим образом:

1. Отсоединить аккумулятор для безопасности.
2. Снять заводскую кнопку или существующую проводку к стартеру.
3. Подключить провод от стартера к первому контакту кнопки.
4. Подключить второй контакт кнопки к массе мотоблока.
5. Изолировать все соединения термоусадочной трубкой или изолентой, чтобы исключить короткое замыкание.
6. Подключить аккумулятор и проверить срабатывание стартера при нажатии кнопки.

Важно контролировать надёжность соединений, так как плохой контакт приведёт к сбоим запуска. При необходимости использовать дополнительный предохранитель на линии питания стартера для защиты электроцепи.

Проверка работоспособности кнопки и устранение возможных ошибок

Для проверки работоспособности кнопки старт-стоп необходимо сначала убедиться в наличии питания на её контактах. Используйте мультиметр в режиме измерения постоянного напряжения, подключив щупы к контактам кнопки при включённом зажигании. Нормальное значение напряжения должно соответствовать напряжению аккумулятора – обычно 12 В.

Если питание присутствует, проверьте целостность цепи от кнопки до стартера и массы. Для этого отключите проводку от кнопки и измерьте сопротивление между контактами кнопки в нажатом и отпущенном состоянии. В нажатом состоянии сопротивление должно стремиться к нулю, в отпущенном – быть разомкнутым.

Если кнопка неисправна, замените её на аналогичную с такими же техническими характеристиками. При монтаже новой кнопки обратите внимание на правильное подключение контактов: к стартеру и массе.

Нередко проблемы возникают из-за коррозии или ослабления контактов. Очистите клеммы от окислов, протрите контакты спиртовым раствором и затяните крепления. Повреждённые провода или изоляция должны быть восстановлены или заменены.

После выполнения всех проверок повторите тестирование: при нажатии кнопки стартер должен включаться без задержек и посторонних шумов. Если проблема сохраняется, рекомендуется провести диагностику электросистемы мотоблока у специалиста.

Рекомендации по защите контактов от влаги и загрязнений

Для сохранения надежной работы кнопки старт стоп на мотоблоке критично обеспечить герметичность и защиту контактов от внешних факторов. Рекомендуется использовать специальные влагозащитные колпачки из резины или силикона, плотно охватывающие кнопку и прилегающие провода.

Обработка контактов следует проводить с применением электроизоляционных средств – например, спреев на основе силикона или консистентных смазок с водоотталкивающими свойствами. Это уменьшит коррозию и окисление, которые часто возникают при воздействии влаги.

Места соединения проводов и клемм необходимо дополнительно изолировать термоусадочной трубкой, герметиком на силиконовой основе или специальной влагостойкой изолентой. Важно исключить попадание грязи, пыли и воды внутрь соединений, особенно в условиях эксплуатации на открытом воздухе.

При монтаже кнопки рекомендуется выбирать места с минимальным риском прямого попадания влаги – например, под защитными крышками или внутри корпуса. Если такой возможности нет, целесообразно использовать герметичные разъемы с защитой IP65 и выше.

Регулярный осмотр и очистка контактных групп должны стать обязательной процедурой технического обслуживания, особенно после эксплуатации в дождливую погоду или в условиях повышенной запыленности.

Для дополнительной защиты контактов можно применять контактные пасты с антикоррозионными добавками, которые предотвращают окисление даже при длительном воздействии влажности и загрязнений.

Вопрос-ответ:

Как правильно определить полярность проводов при подключении кнопки старт-стоп на мотоблоке?

Для точного определения полярности проводов сначала нужно изучить схему электросистемы мотоблока, которая обычно прилагается к инструкции. Если схемы нет, используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к проводам и включите зажигание: провод с положительным потенциалом будет показывать напряжение около 12 В, а масса – 0 В. Также полезно проверить провод, идущий на стартер: при нажатии кнопки он должен замыкаться на массу или подачу питания, в зависимости от конструкции. Правильное подключение полярности поможет избежать короткого замыкания и повреждения электрической части мотоблока.

Какие меры нужно предпринять, чтобы кнопка старт-стоп не вышла из строя из-за влаги и загрязнений?

Мотоблок часто эксплуатируется в условиях повышенной влажности и пыли, что может негативно повлиять на работоспособность кнопки. Для защиты стоит использовать герметичные кнопки с классом защиты IP65 и выше. Контакты рекомендуется изолировать с помощью термоусадочных трубок и пропитать соединения влагозащитным силиконовым гелем. Кроме того, монтаж кнопки нужно проводить в защищенном месте или под небольшим козырьком, чтобы снизить попадание прямой влаги и грязи. Регулярная профилактика, включая очистку и смазку контактов, также продлит срок службы.

Какие шаги нужно выполнить, чтобы проверить работоспособность кнопки старт-стоп после её подключения?

Проверка начинается с визуального осмотра: убедитесь, что все провода надежно закреплены и не повреждены. Затем подключите аккумулятор и включите зажигание мотоблока. Нажмите кнопку старт-стоп, при этом должен сработать стартер, и двигатель начнет запускаться. Если стартер не реагирует, проверьте мультиметром наличие напряжения на контактах кнопки во время нажатия. Также стоит проверить предохранители и реле, отвечающие за запуск. При отсутствии видимых проблем рекомендуется протестировать кнопку вне мотоблока, подключив её к тестовой цепи с лампой или мультиметром, чтобы убедиться в исправности механизма и контактов.

Как выбрать подходящее сечение проводов для подключения кнопки старт-стоп на мотоблоке?

Выбор сечения зависит от тока, который будет проходить через провод при запуске двигателя. Обычно стартовый ток мотоблока может достигать 20–30 А, поэтому минимальное сечение для проводов, ведущих к стартеру, составляет около 2,5–4 мм², чтобы избежать перегрева и падения напряжения. Для управляющих цепей и самой кнопки достаточно провода с сечением 0,5–1 мм², поскольку нагрузка на них гораздо меньше. При использовании слишком тонких проводов возможны перегрев и нестабильная работа стартера. Если вы не уверены в расчетах, лучше выбрать провода с запасом по сечению, ориентируясь на рекомендации производителя мотоблока и стандартные таблицы электроснабжения.
