Тросик спидометра на автомобиле Нива отвечает за передачу вращения от коробки передач к прибору, отображающему скорость. Со временем кабель изнашивается, что проявляется в ошибочном показании скорости или полном отсутствии стрелки. Для замены тросика потребуется минимум инструментов и знание точного алгоритма действий, чтобы избежать повреждений механизма.
В модели Нива, чаще всего используется тросик длиной около 1200 мм с резьбовыми соединениями под ключ на 10 мм. Прежде чем приступить к работе, важно правильно подобрать деталь, ориентируясь на заводской номер или параметры оригинального элемента. Снятие старого троса и установка нового требует аккуратного отсоединения от коробки передач и панели приборов, что предотвращает поломку крепежа и снижает риск выхода из строя спидометра.
Для успешной замены понадобится стандартный набор инструментов: ключи на 10 и 13 мм, крестовая отвертка, а также ветошь для очистки посадочных мест. Работу рекомендуется выполнять при прогретом автомобиле, чтобы обеспечить более легкое отворачивание резьбовых соединений и избежать повреждений деталей. Следуя точному порядку действий, замена тросика займет не более 30 минут без привлечения специалистов.

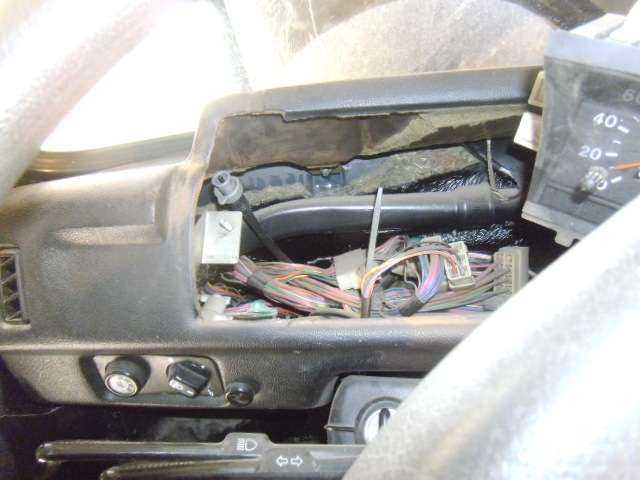

Подготовка инструментов и выбор нового тросика
Для замены тросика спидометра на Ниве потребуются: набор гаечных ключей на 10 и 13 мм, пассатижи с тонкими губками, плоская отвертка и съемник хомутов или тонкая металлическая лопатка. Важно иметь под рукой трос длиной 1100–1150 мм с наконечниками под штатные крепления. Диаметр оболочки тросика должен соответствовать заводским параметрам – обычно 4 мм внешнего корпуса и 1,5 мм внутреннего троса.
Выбор нового тросика лучше осуществлять у проверенных производителей с гарантией на срок службы от 2 лет. Рекомендуется выбирать модели с двойной защитой оболочки от износа и влаги, что продлит срок эксплуатации и обеспечит стабильное показание спидометра. Не стоит покупать универсальные тросики без точного соответствия длины и конструкции креплений – это приводит к быстрому износу и сбоям в работе.
Перед установкой нового тросика осмотрите посадочные места на приборной панели и коробке передач, очистите их от грязи и смазки. При необходимости замените резиновые уплотнители, чтобы исключить попадание влаги внутрь оболочки. Также проверьте состояние крепежных элементов: винтов, хомутов и гайки, чтобы обеспечить надежное и плотное соединение без люфтов.
Снятие защитного кожуха и доступа к спидометру
Для начала отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при работе с электрооборудованием. Спидометр на Ниве расположен в центральной части приборной панели, защищён пластиковым кожухом, закреплённым четырьмя винтами с крестовой головкой.
Снимите облицовочную панель вокруг приборов, аккуратно поддев её пластиковой лопаткой или плоской отверткой, чтобы не повредить защёлки. Далее открутите винты, фиксирующие защитный кожух спидометра, и аккуратно снимите кожух, оттягивая его на себя. Не используйте чрезмерную силу, чтобы избежать трещин и деформаций.
За кожухом находятся крепления самого спидометра. Отсоедините разъёмы электропроводки, удерживаемые пластиковыми защёлками, нажав на фиксатор. Для доступа к тросику спидометра снимите заднюю крышку прибора – она удерживается двумя винтами.
После удаления крышки вы получите свободный доступ к месту подключения тросика. При необходимости можно снять спидометр целиком, открутив два крепёжных болта по бокам корпуса. Запомните расположение проводов и креплений для правильной сборки.
Отсоединение старого тросика от спидометра внутри салона
Для доступа к тросику откройте панель приборов со стороны водителя. Сначала снимите защитный кожух спидометра, аккуратно поддев его пластиковым инструментом или тонкой отверткой. Не прилагайте чрезмерных усилий, чтобы не повредить крепления.
Осмотрите место соединения тросика с валом спидометра. Для отсоединения потребуется повернуть фиксирующую гайку против часовой стрелки. Обычно она сделана из металла и имеет шестигранную форму, диаметр – около 14 мм. Используйте подходящий ключ или плоскогубцы с тонкими губками для точного захвата.
Во время откручивания удерживайте корпус спидометра неподвижно, чтобы избежать повреждений механизма. Если гайка сильно закисла, нанесите проникающую смазку и дайте ей впитаться не менее 10 минут.
После снятия гайки аккуратно вытяните тросик из гнезда спидометра, не перекручивая и не тянув под углом. Избегайте резких движений, чтобы не повредить внутренние элементы приборной панели.
При необходимости очистите место соединения от загрязнений и остатков смазки, используя ветошь и спирт. Это облегчит монтаж нового тросика и обеспечит надежный контакт.

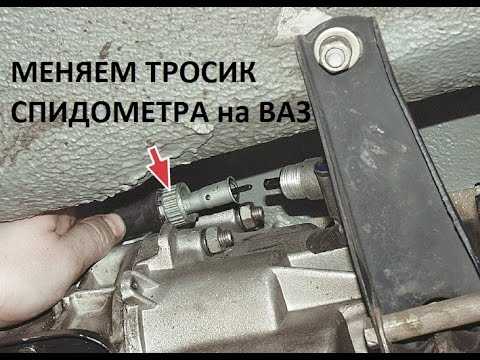

Откручивание тросика от механизма на коробке передач
Для начала снимите защитный колпак тросика, если он установлен. Поднимите автомобиль на домкрате и зафиксируйте на подставках для удобного доступа к коробке передач.
Трос закреплен на приводе спидометра гайкой с внутренним шестигранником или накидной гайкой под ключ на 19 мм. Используйте ключ соответствующего размера, чтобы не повредить гайку. Для увеличения рычага можно применить удлинитель на ручке ключа.
Перед откручиванием гайки нанесите проникающую смазку (например, WD-40) на резьбу и дайте впитаться 10–15 минут. Это облегчит снятие и предотвратит повреждение резьбы.
При откручивании поворачивайте гайку против часовой стрелки, удерживая корпус тросика от прокручивания. Если корпус свободно вращается, аккуратно зафиксируйте его пассатижами, чтобы не повредить оболочку.
После откручивания гайки аккуратно вытяните трос из разъёма коробки передач, избегая резких движений и изгибов. Проверьте состояние посадочного места и резьбы на механизме перед установкой нового тросика.
Извлечение старого тросика из защитного канала
Для начала убедитесь, что спидометр и коробка передач находятся в нейтральном положении, чтобы избежать заклинивания тросика. Отсоедините гайку крепления тросика у спидометра с помощью рожкового ключа на 10 мм.
Освободив верхний конец, переходите к нижнему – на КПП. Там трос фиксируется пластиковым или металлическим креплением, которое необходимо аккуратно снять, чтобы не повредить корпус коробки.
После освобождения концов осторожно потяните трос наружу, при необходимости покачивая из стороны в сторону. Если трос застрял внутри защитного канала, используйте проволочный крючок или тонкую отвертку для легкого подтягивания. Избегайте резких рывков, чтобы не повредить защитный кожух.
При сильных коррозионных отложениях внутри канала обработайте его проникающей смазкой (например, WD-40), дайте составу проникнуть 10-15 минут, затем повторите попытку извлечения.
Если трос застрял из-за деформации защитного канала, аккуратно исправьте место повреждения с помощью плоскогубцев, чтобы восстановить проход и избежать заклинивания нового тросика.
После извлечения тщательно осмотрите канал и при необходимости очистите его от грязи и ржавчины, чтобы обеспечить плавное движение нового тросика.
Прокладка нового тросика по пути старого
Перед началом убедитесь, что старый тросик полностью извлечён и место его прохождения очищено от грязи и ржавчины. Новый тросик следует прокладывать точно по маршруту старого, чтобы избежать перегибов и чрезмерного натяжения.
- Начните с подкапотного пространства. Вставьте наконечник троса в отверстие на корпусе коробки передач. Убедитесь, что фиксирующая гайка надежно затянута.
- Проложите трос вдоль моторного щита, закрепляя его в штатные металлические направляющие и пластиковые фиксаторы. Не допускайте контакта с выпускным коллектором и подвижными элементами.
- В месте прохождения через перегородку салона используйте штатное резиновое уплотнение. При его износе замените, чтобы исключить попадание пыли и воды в салон.
- Внутри салона направьте трос к задней части панели приборов. Перед подключением убедитесь, что трос не натянут и не перекручен.
- Присоедините наконечник троса к спидометру, добившись плотной посадки без люфта. При вращении колеса стрелка должна плавно реагировать на движение.
Зазоры между тросом и элементами кузова недопустимы. Все крепления должны быть на месте – потеря хотя бы одной скобы приведёт к вибрациям и преждевременному износу оболочки.
Подключение нового тросика к коробке передач и спидометру
Перед подключением убедитесь, что тросик соответствует модели Нивы. Его длина, тип наконечников и резьба должны точно совпадать с оригиналом. Нарушение параметров приведёт к некорректной работе спидометра или повреждению узлов.
Начинайте с коробки передач. Найдите выходной фланец привода спидометра – он расположен с левой стороны задней части раздаточной коробки. Очистите место подключения от пыли и масла. Вставьте квадратный наконечник тросика в гнездо привода. Не применяйте усилие – он должен входить свободно. Зафиксируйте тросик на резьбе латунной гайкой, затянув её вручную, затем доверните на четверть оборота гаечным ключом на 17 мм. Не перетягивайте, чтобы не сорвать резьбу на корпусе коробки.
Далее подключите тросик к спидометру. Снимите декоративную панель щитка приборов, отвернув два винта под крестовую отвёртку. Аккуратно потяните щиток на себя, чтобы получить доступ к задней части спидометра. Вставьте наконечник троса в квадратное гнездо привода спидометра до упора. Зафиксируйте его пластиковой гайкой. При отсутствии фиксатора используйте металлический хомут, но не допускайте изгиба троса у места соединения.
Перед сборкой панели проверьте свободный ход тросика, покрутив его со стороны коробки: стрелка спидометра должна реагировать. После этого закрепите трос вдоль моторного щита, избегая перегибов и касания выпускного коллектора. Используйте штатные скобы и пластиковые стяжки.
Проверка работы спидометра после замены тросика
После установки нового тросика спидометра необходимо убедиться в корректности его работы. Проверку выполняют в несколько этапов, начиная с неподвижного осмотра и заканчивая дорожным тестом.
- Заведите двигатель, включите первую передачу и слегка отпустите сцепление при вывешенных передних колесах. Следите за стрелкой спидометра. Она должна плавно отклоняться вверх без рывков и вибраций.
- Если стрелка не реагирует, заглушите двигатель и проверьте фиксацию тросика с обеих сторон – на коробке передач и за приборной панелью. Убедитесь, что квадратный наконечник тросика входит в паз привода и привода спидометра.
- На ровной дороге выполните пробную поездку. Отметьте показания спидометра при скорости 20, 40, 60 км/ч. При стабильном движении стрелка не должна дергаться или падать.
- Проверьте синхронность показаний с GPS-спидометром или диагностическим сканером OBD-II (если установлен). Допустимая погрешность – до ±10%.
- При наличии посторонних шумов из-под приборной панели, проверьте, не перегнут ли трос – особенно в районе изгибов и при входе в щиток приборов.
Если после всех проверок спидометр продолжает работать некорректно, возможен износ редуктора привода спидометра или дефект нового тросика.
Вопрос-ответ:
Можно ли заменить тросик спидометра на Ниве без ямы или подъёмника?
Да, можно, но это менее удобно. Доступ к тросику возможен и с уровня земли, особенно если автомобиль слегка приподнят на домкрате. Главное — обеспечить устойчивость машины и соблюдение мер безопасности. Проще всего работать через отверстие в моторном щите со стороны салона и снизу под капотом, где трос соединяется с коробкой передач. Без ямы придётся больше времени проводить в неудобной позе, особенно при откручивании нижней гайки крепления.
Какой трос лучше поставить: оригинальный или аналог?
Оригинальный трос от АвтоВАЗа обычно служит дольше и лучше подходит по длине и резьбам. Но хорошие аналоги тоже можно найти, особенно от проверенных производителей вроде ТРЕК или Luzar. Главное — проверить длину троса и тип наконечников перед установкой. Бывает, что на аналогах резьба плохо подходит или длина чуть отличается, из-за чего трос работает с заеданиями. Если менять один раз на долго — лучше взять оригинал.
Какие признаки указывают на неисправность тросика спидометра?
Чаще всего о проблеме говорит нестабильная работа стрелки спидометра — она дёргается, прыгает или вовсе замирает. Также можно услышать писк или скрежет из-за трения изношенного троса внутри рубашки. Иногда трос рвётся полностью, и спидометр перестаёт показывать скорость. Ещё один признак — обрыв в месте соединения с коробкой передач: тогда спидометр перестаёт работать, хотя сам трос внешне выглядит целым.
Нужно ли смазывать новый трос перед установкой?
Да, это рекомендуется. Даже если трос продаётся «смазанный», лишней хорошая графитовая или силиконовая смазка не будет. Она снижает трение внутри рубашки и продлевает срок службы. Смазывать нужно внутренний металлический сердечник, но без излишков — излишки могут вытекать и пачкать. Если трос с тефлоновой втулкой внутри, то смазка может не требоваться, но об этом обычно указывается на упаковке.
