На автомобилях Lada Granta используется механический привод сцепления с тросовой передачей, где регулировка длины троса напрямую влияет на момент разъединения дисков. Неправильная настройка может привести к неполному выключению сцепления, затруднённому переключению передач или преждевременному износу корзины и диска.
Перед началом работ необходимо проверить свободный ход педали сцепления. Для Гранты он должен составлять 3–5 мм до ощутимого сопротивления. Этот параметр измеряется линейкой от начального положения педали до момента, когда трос начинает натягиваться. Если ход выходит за пределы нормы, потребуется корректировка.
Регулировка выполняется вращением регулировочной гайки на наконечнике троса, расположенной на кронштейне коробки передач. При чрезмерно большом свободном ходе гайку закручивают, укорачивая трос; при недостаточном – выкручивают, удлиняя. После изменения длины троса ход педали проверяют повторно, добиваясь значения, соответствующего заводским рекомендациям.
Завершающим этапом является тестирование работы сцепления на заведённом двигателе. При правильно настроенном тросе включение передач происходит без усилия, а момент схватывания находится в среднем положении хода педали. При выявлении отклонений процедуру регулировки повторяют до получения стабильного результата.
Проверка состояния троса и наконечников
Перед регулировкой необходимо убедиться, что трос сцепления и его наконечники находятся в рабочем состоянии. Для этого следует визуально осмотреть оболочку троса на наличие трещин, надрывов и следов истирания. Повреждения изоляционного слоя могут привести к попаданию влаги и коррозии стального сердечника.
Особое внимание уделяется местам крепления троса к педали и вилке сцепления. Наконечники не должны иметь деформаций, трещин или люфта. При вращении наконечника он должен двигаться плавно, без заеданий. Любое смещение или перекос может вызывать нестабильную работу сцепления.
Для проверки плавности хода троса его отсоединяют от педали и перемещают вручную. Если перемещение сопровождается усилием или рывками, это указывает на внутреннее повреждение или загрязнение. В таких случаях трос подлежит замене, так как смазка редко устраняет проблему надолго.
Также необходимо оценить длину резьбовой части троса. При чрезмерном износе или растяжении регулировка становится невозможной, даже при полном вывертывании гайки. В этом случае рекомендуется установить новый трос, чтобы избежать пробуксовки или неполного выключения сцепления.

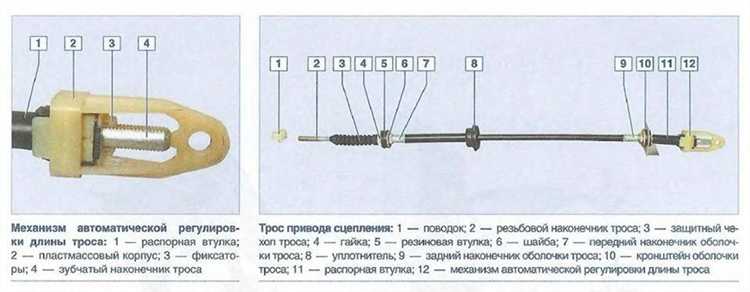

Определение допустимого свободного хода педали
Свободный ход педали сцепления на Ладе Гранте определяется расстоянием, которое педаль проходит от исходного положения до момента начала сопротивления. Для измерения необходимо линейкой или штангенциркулем замерить перемещение верхней кромки педали при медленном нажатии.
Заводская норма свободного хода для Гранты составляет 30–35 мм. Если значение меньше, возрастает риск неполного выключения сцепления и ускоренного износа дисков. При большем значении возможны затруднения при переключении передач и характерный хруст в коробке.
Измерение выполняется при выключенном двигателе. Педаль нажимается рукой без резких движений до момента ощутимого сопротивления, после чего фиксируется величина перемещения. При отклонении показателей от нормы требуется корректировка длины троса регулировочной гайкой на вилке сцепления.

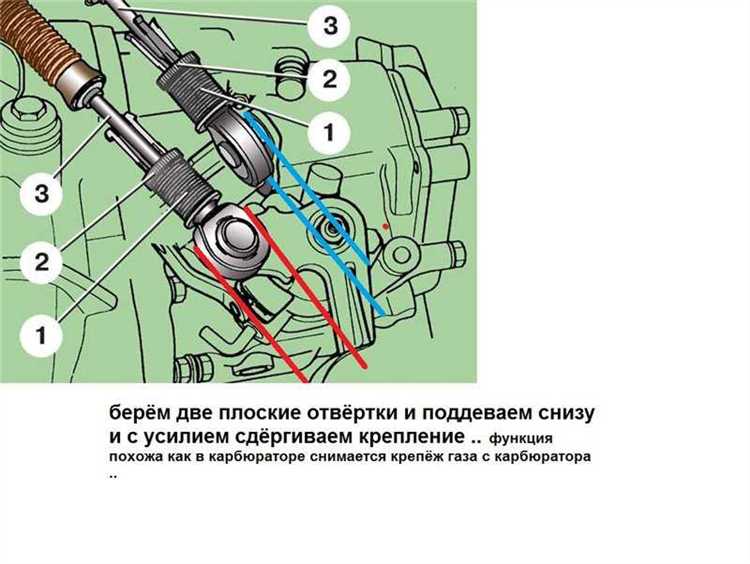

Подготовка инструмента и доступ к регулировочному узлу
Для работы потребуется гаечный ключ на 13 мм, рожковый или накидной, а также фонарь для освещения зоны регулировки. При желании можно использовать трещотку с подходящей головкой, что ускорит процесс.
Перед началом работ следует поставить автомобиль на ровную площадку, затянуть стояночный тормоз и отключить зажигание. Капот фиксируется в открытом положении штатным упором.
Регулировочный узел троса сцепления на Ладе Гранте расположен в моторном отсеке, между корпусом сцепления и кронштейном крепления троса. Для доступа необходимо отодвинуть резиновый защитный чехол, который закрывает регулировочную гайку и контргайку. При наличии загрязнений место вокруг узла рекомендуется очистить сухой кистью или сжатым воздухом, чтобы предотвратить попадание пыли внутрь механизма.
Регулировка натяжения троса по резьбовому наконечнику
Для корректировки натяжения троса необходимо работать с регулировочной гайкой на резьбовом наконечнике, расположенном на конце троса у вилки сцепления. Перед началом убедитесь, что педаль сцепления находится в верхнем положении и трос не имеет перекосов.
Ослабьте контргайку, удерживая наконечник ключом подходящего размера. Поворот регулировочной гайки по часовой стрелке увеличивает натяжение троса, против – ослабляет. После каждой корректировки проверяйте свободный ход педали, ориентируясь на допустимый диапазон 3–5 мм между вилкой и упорным кольцом троса при полностью отпущенной педали.
После достижения нужного положения зафиксируйте гайку, затянув контргайку, и повторно оцените работу педали. При правильной регулировке сцепление будет выключаться без избыточного усилия, а включение передач – происходить без рывков и хруста.
Контроль работы сцепления после регулировки
После завершения регулировки необходимо проверить момент схватывания и плавность включения. При медленном отпускании педали точка начала зацепления должна находиться в среднем диапазоне хода, без резкого рывка или задержки. Слишком низкое срабатывание указывает на излишнее натяжение троса, а слишком высокое – на его слабое натяжение.
Включите первую передачу при полностью выжатой педали и убедитесь в отсутствии характерного скрежета шестерен. При движении протестируйте плавность трогания без подергиваний. Во время переключений на повышенные и пониженные передачи не должно быть задержек в размыкании сцепления.
Проверьте работу в разных режимах: на холостом ходу, при резком ускорении и при движении на подъем. В каждом случае педаль должна реагировать одинаково, без изменения точки схватывания. При обнаружении отклонений регулировку следует повторить, постепенно изменяя натяжение троса с контролем каждого результата.

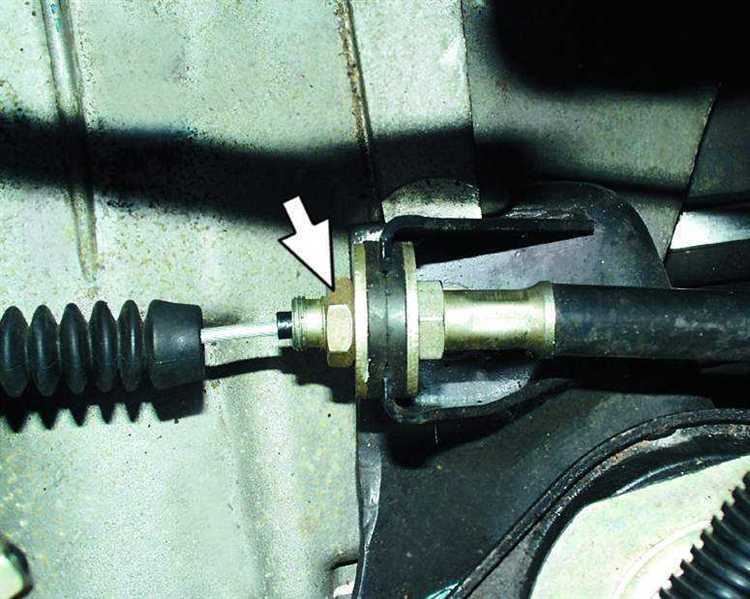

Замена троса при невозможности корректировки
Для замены подготовьте:
- Новый трос сцепления, соответствующий модели Лада Гранта;
- Набор ключей (обычно 10 и 13 мм);
- Отвёртку и пассатижи;
- Средства защиты рук.
Последовательность действий:
- Откройте капот и отсоедините наконечник троса от рычага педали сцепления.
- Освободите трос из кронштейнов крепления по всей длине от моторного отсека к педальному узлу.
- Отсоедините трос от рычага на коробке передач, сняв фиксирующую гайку и вытянув наконечник.
- Сравните новый трос с демонтированным по длине и конструкции, чтобы избежать ошибок при установке.
- Установите новый трос, вставив наконечник в рычаг коробки и закрепив гайку.
- Пропустите трос через все крепления и закрепите в соответствующих местах.
- Подсоедините наконечник к педали сцепления и проверьте свободный ход педали.
- Отрегулируйте натяжение по резьбовому наконечнику до значения свободного хода 5–10 мм, что обеспечивает полный ход сцепления и отсутствие пробуксовки.
Проверка после установки включает:
- Плавность хода педали без заеданий;
- Полное выключение сцепления при нажатии;
- Отсутствие посторонних звуков и люфтов в тросе;
- Устойчивость натяжения при движении и смене передач.
Игнорирование замены изношенного троса приведёт к быстрому выходу из строя сцепления и может вызвать повреждения коробки передач. Поэтому своевременная замена необходима при отсутствии результата после регулировок.
Вопрос-ответ:
Как понять, что трос сцепления требует регулировки именно на Ладе Гранте?
Признаками необходимости регулировки троса сцепления на Гранте могут быть трудности при переключении передач, увеличение хода педали сцепления, а также ощущение, что сцепление «буксует» или срабатывает не сразу. Если педаль стала слишком жесткой или, наоборот, слишком мягкой, это сигнал к проверке натяжения троса.
Как правильно выставить свободный ход педали сцепления на Гранте?
Свободный ход педали сцепления — это небольшой промежуток, в котором педаль двигается без передачи усилия на трос. Для Гранты он обычно составляет около 3–5 мм. Чтобы отрегулировать, нужно ослабить контргайку на регулировочном элементе троса, повернуть сам наконечник, изменяя длину троса, и добиться указанного хода педали, после чего затянуть контргайку. Проверка свободного хода проводится при выжатой педали и должна исключать чрезмерное натяжение, чтобы избежать преждевременного износа деталей сцепления.
Можно ли самостоятельно заменить трос сцепления на Ладе Гранте, если регулировка не помогает?
Замена троса возможна своими силами при наличии базовых инструментов и опыта работы с автомобилем. Нужно отсоединить трос от педали, снять фиксаторы у рычага сцепления и провести новый трос через защитные направляющие. При установке важно проверить правильность натяжения и отсутствие перегибов. Однако если есть сомнения в технической подготовке, лучше обратиться к специалистам, так как неправильно установленный трос может привести к проблемам с переключением передач.
Какие инструменты нужны для регулировки троса сцепления на Гранте?
Для работы потребуется набор гаечных ключей (обычно 10 мм и 13 мм), отвертка с плоским лезвием для снятия заглушек или фиксаторов, а также, возможно, пассатижи. Для удобства можно использовать фонарик и перчатки. Важно, чтобы инструменты были исправны и подходили по размеру, чтобы избежать повреждений деталей при работе.
Как проверить результат регулировки троса сцепления после её выполнения?
После регулировки следует несколько раз нажать на педаль сцепления и убедиться, что свободный ход соответствует норме, педаль не проваливается и передачи переключаются плавно. Рекомендуется пройтись на машине по небольшой дистанции, обращая внимание на поведение сцепления: отсутствие пробуксовки, рывков и посторонних шумов. Если после теста возникают проблемы, возможно, нужна повторная корректировка или диагностика других узлов сцепления.
Как определить, что трос сцепления на гранте нуждается в регулировке?
Признаки необходимости регулировки троса сцепления включают затрудненное переключение передач, появление ощущения «слипания» педали или слишком большой свободный ход педали сцепления. Если сцепление начинает включаться слишком близко к полу или, наоборот, педаль слишком тугая, это указывает на нарушение правильного натяжения троса. Также стоит проверить, не наблюдаются ли посторонние шумы или провисание троса — эти признаки говорят о том, что регулировка поможет восстановить корректную работу сцепления.
