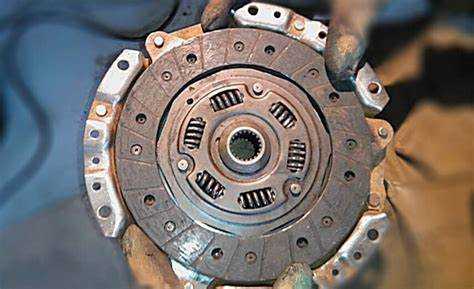

Как правильно ставится диск сцепления на ваз 2110

Установка диска сцепления на ВАЗ 2110 требует точного соблюдения последовательности действий и использования специальных инструментов. От правильной установки зависит не только долговечность деталей, но и безопасность эксплуатации автомобиля.

Для установки потребуется съемник для фиксации корзины сцепления и центровочный инструмент, который позволяет точно расположить диск относительно шлицевого вала коробки передач. Без правильной центровки диск будет изнашиваться неравномерно, что приведет к ускоренному выходу из строя.

Перед началом работы необходимо проверить состояние нажимного диска и ведомого диска на наличие деформаций, трещин и загрязнений. Поверхности трения должны быть чистыми и сухими, иначе снизится эффективность сцепления.

Крепежные болты корзины нужно затягивать равномерно, по диагонали, с моментом затяжки 25–30 Н·м. Недостаточное или чрезмерное усилие способно вызвать вибрации или повреждение деталей.

Подготовка автомобиля и необходимых инструментов для замены диска сцепления

Для безопасной и корректной замены диска сцепления на ВАЗ 2110 потребуется ровная и устойчиво оборудованная рабочая площадка. Автомобиль следует установить на ровной поверхности, лучше использовать смотровую яму или подъемник. При отсутствии подъемника применяются надежные подставки под кузов, выдерживающие вес машины.

Перед началом работы необходимо отключить аккумулятор для предотвращения коротких замыканий и случайного пуска двигателя. Для этого достаточно отсоединить минусовую клемму.

Инструменты и материалы для замены:

1. Набор ключей на 10, 13, 17 мм для снятия элементов крепления трансмиссии и корзины сцепления.

2. Торцовые головки с трещоткой – желательно с удлинителем для удобства доступа в труднодоступные места.

3. Отвертки крестовая и плоская для снятия фиксаторов и разъединения компонентов.

4. Приспособление для центровки диска сцепления (или самодельный шаблон диаметром около 22 мм).

5. Домкрат с подставками для надежной фиксации автомобиля в поднятом положении.

6. Специальный съемник или рычаг для отсоединения карданного вала и коробки передач.

7. Смазка для резьбовых соединений и чистая ветошь для удаления загрязнений с контактных поверхностей.

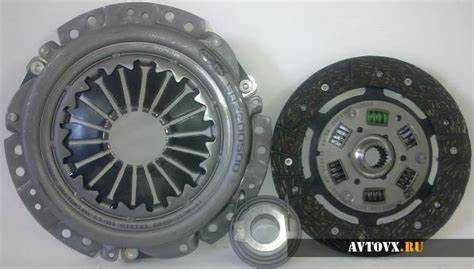

8. Новый диск сцепления и при необходимости комплект корзины и выжимного подшипника.

Перед началом демонтажа коробки передач убедитесь в исправности и чистоте выбранных инструментов, чтобы избежать повреждений крепежных элементов и корпуса деталей.

Обязательным этапом является подготовка места для временного хранения снятых деталей – желательно иметь поднос или ящик для мелких деталей, чтобы не потерять болты и шайбы.

Снятие коробки передач для доступа к диску сцепления

Для демонтажа коробки передач на ВАЗ 2110 необходимо обеспечить удобный доступ к двигателю и трансмиссии. Перед началом работы обязательно отключите аккумулятор.

1. Поднимите переднюю часть автомобиля и установите его на надежные опоры.
2. Снимите защиту картера двигателя, если она установлена.
3. Слейте масло из коробки передач через сливную пробку в подготовленную емкость.
4. Отсоедините карданный вал или приводные валы от коробки, открутив крепежные болты.
5. Открутите тросы управления передачами и трос сцепления, отсоединив их от рычагов на коробке.
6. Отсоедините проводку датчиков и разъемы, если они имеются на коробке передач.
7. Поддерживая коробку передач домкратом или подставкой, выкрутите болты крепления коробки к двигателю.
8. Аккуратно сдвиньте коробку назад, освободив ее от двигателя, следите за тем, чтобы не повредить сальники и уплотнения.
9. Опустите коробку передач на пол и отодвиньте в сторону, обеспечив доступ к диску сцепления.

При обратной установке уделяйте внимание правильному совмещению шлицев вала сцепления и коробки передач, чтобы избежать перекосов и повреждений деталей.

Проверка состояния маховика и необходимость его обработки или замены

Осмотр маховика выполняется после снятия коробки передач и диска сцепления. В первую очередь необходимо проверить рабочую поверхность маховика на наличие выработки, трещин, сильных задиров и следов перегрева (синие или тёмные пятна). Толщина маховика должна соответствовать норме – для ВАЗ 2110 допустимая минимальная толщина составляет около 28 мм. Если толщина меньше, маховик подлежит замене.

Проверка биения рабочей поверхности маховика проводится с помощью индикатора часового типа. Максимально допустимое биение не должно превышать 0,05 мм. При превышении этого значения маховик необходимо подвергнуть шлифовке или заменить.

Обработка маховика включает шлифовку поверхности для устранения выработки и неровностей. Допустимая глубина съёма металла при шлифовке не должна превышать 0,5 мм. При необходимости повторной шлифовки после первой процедуры толщина маховика должна оставаться в пределах нормы. Если это условие не соблюдается, замена обязательна.

Таблица основных параметров маховика ВАЗ 2110:

При наличии трещин маховик подлежит обязательной замене без возможности ремонта. Поверхности с сильными задирками или перегревом, которые не поддаются шлифовке, также требуют замены. Использование исправного маховика повышает ресурс диска сцепления и предотвращает вибрации и пробуксовки в работе трансмиссии.

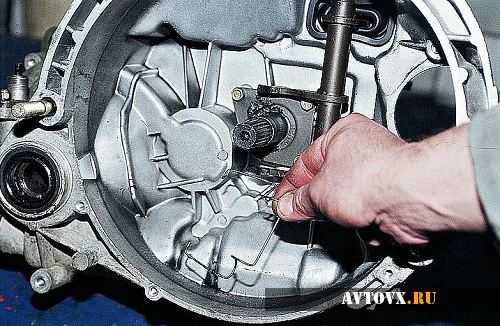

Правильная установка нового диска сцепления на вал двигателя

Перед установкой диска сцепления на вал двигателя необходимо проверить чистоту и отсутствие повреждений на рабочей поверхности вала и ступицы диска. Вал должен быть свободен от грязи, ржавчины и масляных пятен.

Для точного центрирования диска используется специальная направляющая (выравниватель). Установите диск сцепления на вал двигателя с помощью направляющей так, чтобы он вошёл ровно и без заеданий. Центрирование важно для правильного прилегания корзины сцепления и исключения биений.

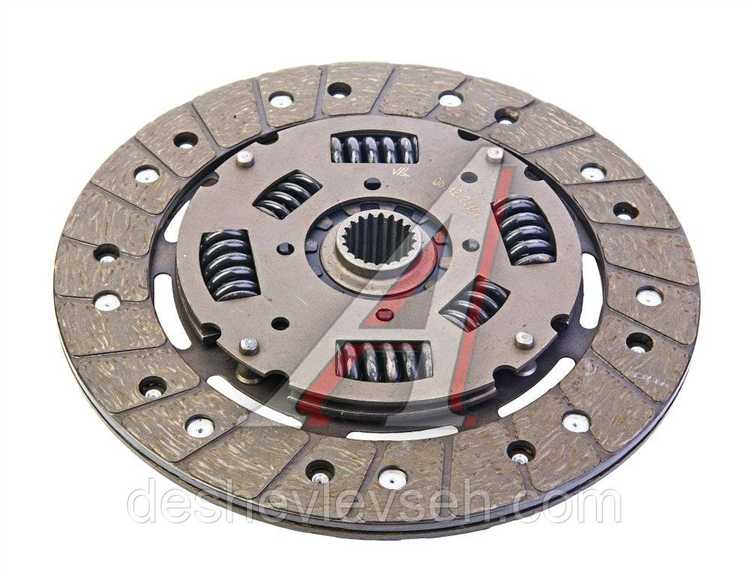

Убедитесь, что ведомый диск установлен правильной стороной – обычно на поверхности с надписями или маркировкой располагается наружная сторона, обращённая к корзине. Ошибочная ориентация снижает срок службы деталей и ухудшает работу сцепления.

После установки диска и выравнивателя закрепите корзину сцепления, затягивая болты крепления крест-накрест, чтобы избежать перекосов. Рекомендуемый момент затяжки для болтов корзины – 20–25 Н·м, точные данные можно уточнить в технической документации по ВАЗ 2110.

После крепления снимите направляющую и проверьте свободный ход диска, вращая вал вручную. Диск должен вращаться плавно, без заеданий и посторонних звуков.

Использование направляющей оправки для центрирования диска сцепления

Перед установкой диска сцепления на вал двигателя необходимо обеспечить точное центрирование детали относительно маховика и первичного вала коробки передач. Для этого применяется направляющая оправка, подходящая по диаметру к шлицам диска и валу.

Оправка вставляется через отверстие в диске сцепления и проходит по внутренним шлицам, полностью имитируя посадку на вал. Это исключает смещение диска при прикручивании корзины сцепления к маховику. Неправильное центрирование приводит к затруднениям при сборке коробки передач и повышенному износу деталей.

При установке оправка должна легко входить и выходить, не допуская люфта. Слишком плотная посадка может повредить шлицы, слишком свободная – ухудшит точность. Важно использовать оправку, соответствующую заводским параметрам или аналогичную по диаметру шлицевому валу ВАЗ 2110.

После закрепления корзины сцепления оправку аккуратно извлекают, проверяя, чтобы диск остался точно по центру. При отсутствии оправки допускается временное использование первичного вала коробки передач для центрирования, но это требует предельной аккуратности и риска повреждения деталей.

Монтаж прижимного диска и затяжка крепежных болтов по схеме и моменту

Прижимной диск устанавливается на маховик так, чтобы маркировка на диске совпадала с меткой на маховике или направляющей оправке. Перед установкой необходимо очистить поверхность маховика от загрязнений и масла.

Крепежные болты прижимного диска вкручиваются вручную до легкого соприкосновения с маховиком. Для равномерного прижатия болты затягиваются крест-накрест, чтобы избежать перекосов. Это значит, что после затяжки первого болта следует переходить к болту, расположенному напротив, затем к соседнему и так далее.

Рекомендуемый момент затяжки для болтов прижимного диска ВАЗ 2110 составляет 25-30 Н·м. Для точности используйте динамометрический ключ. После первоначальной затяжки болты желательно проверить повторно через несколько минут работы двигателя, чтобы исключить ослабление крепления.

Не допускается затягивание болтов с чрезмерным усилием, чтобы избежать деформации прижимного диска и маховика. После затяжки проверьте, свободно ли вращается вал двигателя и нет ли заеданий сцепления.

Установка коробки передач обратно и подключение всех элементов

Перед установкой коробки передач проверьте чистоту и отсутствие повреждений на фланце маховика и на ведомом диске сцепления. Убедитесь, что направляющая втулка первичного вала не смещена и не повреждена.

1. Поднимите коробку передач и аккуратно совместите первичный вал с центром диска сцепления, используя направляющую оправку для центрирования.
2. После правильного совмещения коробки с двигателем, плавно подтяните коробку к блоку цилиндров, избегая перекосов.
3. Закрепите коробку передач на двигателе болтами крепления маховика и затяните их с моментом 25–30 Н·м согласно техническим требованиям.
4. Установите и затяните болты крепления коробки к блоку цилиндров с моментом 40–50 Н·м, используя крестовую схему для равномерного распределения нагрузки.
5. Подсоедините карданный вал, если он был отсоединен, закрепив его болтами с моментом 35 Н·м.
6. Подключите трос сцепления, проверяя его натяжение и ход педали для корректной работы.
7. Подсоедините все электропроводки и разъемы, которые отсоединили при демонтаже коробки, особенно датчики и концевые выключатели.
8. Установите рабочий цилиндр сцепления, если он был снят, и прокачайте систему гидропривода сцепления для удаления воздуха.
9. Проверьте уровень масла в коробке передач и при необходимости долейте рекомендованное производителем масло.
10. После завершения установки проверьте отсутствие посторонних шумов и корректность включения передач при работе двигателя на нейтральной передаче.

Проверка работы сцепления после установки и регулировка при необходимости

После установки диска сцепления на ВАЗ 2110 необходимо проверить свободный ход педали. Нормальное значение – 3–5 мм. Измерять удобно линейкой или штангенциркулем при полностью отпущенной педали. Если ход меньше, возможно, диск не до конца разжимается, что приведёт к быстрому износу и перегреву.

Для регулировки ослабьте контргайку на тяге привода сцепления и установите свободный ход в пределах нормы, затем зафиксируйте контргайку. При слишком большом ходе сцепления сцепление будет включаться с задержкой, что ухудшит управление автомобилем.

Запустите двигатель, поставьте автомобиль на ручной тормоз и, удерживая педаль сцепления в выжатом положении, включите первую передачу. Плавно отпускайте педаль до момента, когда сцепление начнёт сцепляться – двигатель не должен глохнуть, а автомобиль слегка дергаться вперед.

Если сцепление буксует (двигатель ревёт, а автомобиль не двигается), проверьте состояние диска и регулировку троса. При необходимости подтяните трос, уменьшая свободный ход педали.

При слишком поздственном включении сцепления и резком рывке следует увеличить свободный ход педали, ослабив трос. В случае использования гидравлического привода следует проверить уровень жидкости и отсутствие подтеканий.

Проверка фиксации педали на верхнем и нижнем ходах также важна. Педаль не должна «залипать» или иметь посторонние шумы. В случае обнаружения люфтов в рычагах и тягам необходимо устранить их для корректной работы.

Проведённая регулировка и проверка обеспечат правильное включение и выключение сцепления, минимизируют износ деталей и улучшат управляемость ВАЗ 2110.

Вопрос-ответ:

Как проверить правильность установки диска сцепления на ВАЗ 2110 перед сборкой коробки передач?

После установки диска сцепления на вал двигателя необходимо проверить его точное центрирование с помощью направляющей оправки. Оправка вставляется через диск в посадочное место на маховике — диск не должен шататься и должен ровно сидеть по оси. Также стоит визуально убедиться, что пружины диска расположены равномерно и не деформированы. При этом контактные поверхности маховика и диска должны быть чистыми и без повреждений.

Какие моменты затяжки болтов при монтаже прижимного диска на ВАЗ 2110 нужно соблюдать?

Болты крепления прижимного диска необходимо затягивать по диагональной схеме, чтобы избежать перекосов. Рекомендуемый момент затяжки обычно составляет 22-25 Н·м (ньютон-метров). Затягивание проводят постепенно, равномерно увеличивая усилие, не выкручивая полностью один болт перед тем, как затянуть остальные. Это помогает обеспечить плотное и ровное прилегание диска к маховику.

Что делать, если после установки диска сцепления ощущается пробуксовка или затруднённое выключение сцепления?

Если сцепление буксует, возможно, диск установлен неправильно или повреждён, либо прижимной диск ослаблен. Также стоит проверить состояние маховика — наличие выработок или неровностей снижает сцепление. В случае затруднённого выключения сцепления проверьте правильность регулировки рабочего и главного цилиндров, а также состояние троса или гидропривода. Если проблема сохраняется, стоит повторно снять коробку, проверить установку и состояние деталей.

Как подготовить маховик перед установкой нового диска сцепления на ВАЗ 2110?

Перед монтажом нового диска необходимо осмотреть маховик на наличие трещин, выработок или следов перегрева. Поверхность должна быть чистой и ровной. При наличии глубоких царапин или деформаций маховик лучше заменить или пройти шлифовку на станке. Также рекомендуется очистить поверхность от масла и грязи, чтобы улучшить контакт с диском сцепления.

Какие инструменты нужны для центрирования диска сцепления при установке на ВАЗ 2110?

Для центрирования используют специальную направляющую оправку, которая точно повторяет диаметр вала коробки передач. Оправка помогает выставить диск строго по центру маховика, что облегчает дальнейшую сборку и предотвращает перекосы при работе сцепления. Если специальной оправки нет, можно аккуратно использовать вал коробки передач, но это менее удобно и рискованно.

Какие ошибки чаще всего совершают при установке диска сцепления на ВАЗ 2110 и как их избежать?

Одной из распространённых ошибок является неправильное центрирование диска сцепления на валу двигателя. Это приводит к затруднениям при установке коробки передач и преждевременному износу узла. Чтобы избежать, нужно обязательно использовать направляющую оправку для точного выравнивания диска. Ещё одна ошибка — слишком сильная или, наоборот, недостаточная затяжка болтов прижимного диска. Важно соблюдать рекомендованный момент затяжки, указанный в технической документации, чтобы не деформировать детали и обеспечить надёжную фиксацию. Также иногда забывают проверить состояние маховика перед установкой, а повреждённый маховик может вызвать проскальзывание сцепления. Перед монтажом желательно очистить все сопрягаемые поверхности от загрязнений и масла, чтобы исключить пробуксовку. Соблюдение этих правил позволит сохранить работоспособность сцепления и избежать лишних ремонтов.
