Как проверить лампочку уровня топлива

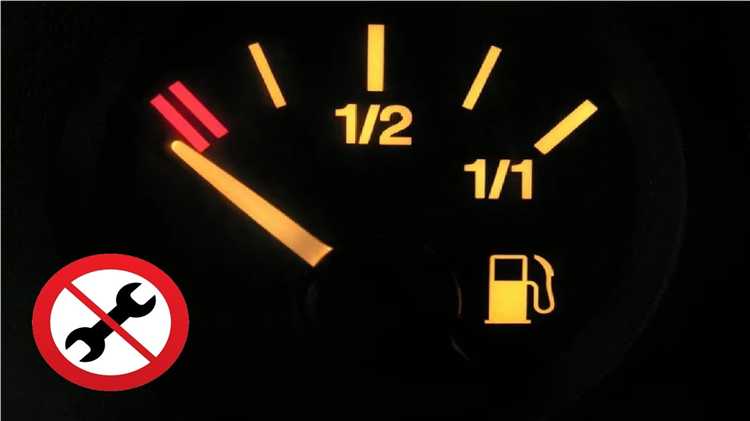

Лампочка указателя уровня топлива загорается при снижении объёма топлива в баке до минимального уровня. Если она не работает, водитель рискует остаться на дороге с пустым баком. Проверка этой лампы – необходимая часть диагностики системы подачи топлива, особенно при подготовке автомобиля к длительной поездке или в условиях частых городских остановок.

Первым шагом является визуальная оценка работоспособности лампы при включении зажигания. В большинстве автомобилей лампочка должна загораться на несколько секунд вместе с другими индикаторами. Отсутствие индикации может указывать на перегоревшую лампу, обрыв в проводке или неисправность панели приборов.

Для проверки целостности самой лампы применяется мультиметр в режиме прозвонки. Нужно демонтировать комбинацию приборов, получить доступ к цоколю лампы и замерить сопротивление. Если показания стремятся к бесконечности – лампа вышла из строя и подлежит замене.

Электрическая цепь, ведущая от датчика уровня топлива до индикатора, должна быть прозвонена на наличие замыканий и обрывов. Также стоит убедиться в надёжности контактов на разъёмах и отсутствии коррозии, особенно в автомобилях старше 10 лет или часто эксплуатируемых в условиях повышенной влажности.

Если лампа работает, но загорается слишком рано или, наоборот, не включается при пустом баке, необходимо проверить корректность работы самого поплавкового датчика. В некоторых моделях автомобилей калибровка датчика уровня топлива влияет напрямую на поведение контрольной лампы.

Как определить, перегорела ли лампочка уровня топлива

Первый шаг – визуальный осмотр панели приборов. Иногда лампочка тускло светится или мигает – это может говорить о нестабильном контакте или начале выхода лампы из строя. Если лампочка совсем не светится, возможно, она перегорела.

Далее необходимо демонтировать панель приборов. После отсоединения клеммы аккумулятора аккуратно снимите облицовку щитка и доберитесь до лампы уровня топлива. Используйте мультиметр в режиме прозвонки, чтобы проверить целостность лампы. Если сопротивление стремится к бесконечности, лампа неисправна и требует замены.

Дополнительно проверьте питание на разъёме лампы. Подайте зажигание и измерьте напряжение на контактах, куда подсоединяется индикатор. При наличии напряжения (обычно 12 В) и отсутствии свечения проблема, скорее всего, в самой лампе.

Не исключайте и возможные обрывы цепи или окисление контактов. При необходимости зачистите клеммы и проверьте проводку от лампы до блока предохранителей и далее до датчика уровня топлива. Повреждение проводов или окисление разъёмов также может привести к отсутствию индикации даже при исправной лампе.

Пошаговая инструкция по демонтажу панели приборов

Перед началом работ отключите аккумуляторную батарею, чтобы исключить короткое замыкание и повреждение электрооборудования.

1. Снимите декоративные элементы вокруг приборной панели. Обычно они держатся на защелках или винтах. Используйте пластиковую лопатку, чтобы не повредить облицовку.
2. Открутите крепежные винты панели. В зависимости от модели автомобиля, их может быть от 2 до 6 штук. Они располагаются в верхней и нижней части рамки панели.
3. Аккуратно вытяните панель на себя, не прилагая усилий. Если она не выходит – проверьте, не остались ли незамеченные крепления.
4. Отключите разъемы питания и сигнальные колодки, идущие к приборному щитку. Обычно используются плоские разъемы с фиксатором – нажмите фиксатор и аккуратно потяните за корпус разъема.
5. Извлеките щиток приборов полностью и отложите в сторону. Осмотрите лампы подсветки и сигнальные индикаторы, включая лампу указателя уровня топлива.

Все работы проводите при хорошем освещении. Не допускайте попадания посторонних предметов в снятую панель. При обратной установке соблюдайте порядок действий в обратной последовательности.

Как найти и извлечь лампочку указателя уровня топлива

Лампочка указателя уровня топлива обычно расположена внутри панели приборов, за комбинацией спидометра и тахометра. Чтобы получить к ней доступ, необходимо демонтировать пластиковую накладку панели, открутив крепёжные винты по периметру. В некоторых моделях автомобилей также требуется снять рулевую колонку или опустить её, чтобы освободить доступ.

После снятия накладки открой доступ к задней части щитка приборов. Сама лампочка размещена в патроне, который вставлен в печатную плату приборной панели. Патрон поворачивается против часовой стрелки на 45 градусов и вытаскивается наружу. Для этого не нужно применять силу – поворот должен быть лёгким, но уверенным.

Извлечение самой лампы из патрона зависит от её типа. Если установлена миниатюрная лампа типа W1.2W или T5, её можно вытащить, аккуратно потянув пальцами или с помощью пинцета. Нельзя допускать деформации контактов патрона – при повреждении придётся менять не только лампу, но и держатель.

Перед установкой новой лампы проверь соответствие по номиналу напряжения (обычно 12 В) и мощности (чаще всего 1,2 Вт). Использование ламп с другим параметром приведёт либо к недостаточной яркости, либо к перегреву цепи.

Какие инструменты понадобятся для проверки лампочки

Также потребуется набор отверток: крестообразная и плоская. Эти инструменты нужны для снятия облицовочных панелей и демонтажа приборной панели без повреждений креплений. Желательно использовать отвертки с магнитным наконечником, чтобы исключить риск утери мелких винтов в труднодоступных местах.

Пластиковые лопатки для демонтажа обшивки помогут снять декоративные элементы без царапин и трещин. Металлические предметы использовать нежелательно, особенно при работе с панелью приборов.

Если планируется извлечение лампочки с задней стороны щитка, может понадобиться тонкий пинцет или изогнутый зажим. Это особенно актуально для приборных панелей с ограниченным пространством и тугим посадочным гнездом лампы.

Дополнительно стоит подготовить запасную лампочку с аналогичными характеристиками (напряжение и мощность), чтобы оперативно заменить перегоревшую. Перед установкой новой лампы желательно очистить контакты от окислов с помощью ватной палочки, смоченной в спирте.

Наконец, при недостаточном освещении под капотом или в салоне удобен налобный фонарь – он освободит руки и обеспечит точную подсветку нужной зоны.

Как прозвонить лампочку мультиметром

Для проверки лампочки указателя уровня топлива мультиметром потребуется режим прозвонки или измерения сопротивления (обозначается символом диод/звуковая волна или Ω). Убедитесь, что лампочка извлечена из панели и к её контактам не подаётся напряжение.

Установите мультиметр в режим прозвонки. Если он его не поддерживает, выберите минимальный предел измерения сопротивления. Касайтесь щупами контактов цоколя лампочки – один к центральному контакту, другой к резьбовой части. Важно, чтобы пальцы не касались металлических частей щупов во время измерений.

Исправная лампочка покажет низкое сопротивление – обычно от 1 до 20 Ом, в зависимости от типа. Если включён режим звуковой прозвонки, прозвучит сигнал. Это означает, что нить накаливания не оборвана и ток проходит.

Неисправная лампочка не подаст сигнала или мультиметр покажет обрыв (на дисплее отобразится «1» или «OL»). Это указывает на разрыв нити или внутренний обрыв контакта.

Если сопротивление превышает 100 Ом, но не бесконечно, возможна деградация нити. В таких случаях лампочку лучше заменить, даже если она ещё может кратковременно работать.

Проверку рекомендуется проводить в сухом помещении при температуре не ниже +10 °C, чтобы избежать ложных показаний из-за конденсата или нестабильного контакта.

Особенности проверки лампочки в современных автомобилях

В современных автомобилях лампочки указателя уровня топлива часто интегрированы в цифровые панели приборов или комбинированные дисплеи, что меняет подход к их диагностике.

Традиционная проверка напрямую мультиметром или визуальным осмотром нередко невозможна из-за отсутствия доступа к отдельным элементам подсветки и применения светодиодных модулей (LED).

• Для проверки светодиодных ламп используют диагностические сканеры с поддержкой модулей приборной панели, позволяющие считывать ошибки и состояние компонентов.
• В цифровых панелях индикатор уровня топлива может быть программным, а не аппаратным элементом, что требует проверки работы датчиков уровня топлива и блока управления.
• Проверка напряжения на контактах разъема панели приборов помогает выявить проблемы с подачей питания на индикатор.
• Для диагностики светодиодных модулей применяют специализированные адаптеры, которые имитируют рабочие сигналы и позволяют оценить работоспособность подсветки.

Рекомендуется следовать инструкциям производителя конкретной модели автомобиля и использовать OEM-диагностическое оборудование, чтобы избежать ошибок при оценке состояния лампочки указателя топлива.

Чем заменить лампочку указателя уровня топлива при неисправности

Для замены лампочки указателя уровня топлива важно подобрать компонент с аналогичными техническими характеристиками, чтобы избежать неправильной работы или повреждения панели приборов. В большинстве случаев используются миниатюрные лампы накаливания или светодиодные (LED) аналоги с напряжением 12 В и мощностью от 1,2 до 3 Вт, в зависимости от модели автомобиля.

Если оригинальная лампочка перегорела, рекомендуется проверить маркировку на корпусе или в инструкции автомобиля, чтобы подобрать замену с тем же цоколем и размером. Наиболее распространённые типы цоколей – T5, T6,5 или BA9s. Совместимость цоколя и напряжения гарантирует надежное крепление и корректную работу индикатора.

Светодиодные аналоги обладают более длительным сроком службы и меньшим энергопотреблением. Однако при их установке требуется учесть полярность подключения и возможную необходимость использования резистора для ограничения тока. Некоторые современные панели могут не распознавать LED-лампочки без дополнительной электроники, что приводит к ошибкам или некорректной индикации.

Для выбора замены по техническим параметрам рекомендуем сверять следующие данные:

При отсутствии точных данных допускается использование универсальных автомобильных ламп накаливания с указанными параметрами, но следует избегать ламп с завышенной мощностью, чтобы не повредить схему указателя. Для установки LED-лампок рекомендуется проконсультироваться с техническим специалистом или ознакомиться с особенностями панели приборов конкретной модели автомобиля.

В случаях, когда замена штатной лампы затруднена, допустимо использование адаптеров или переходников под другие типы цоколей, сохраняя электрические параметры. Однако такие решения требуют точного подбора и проверки работоспособности после установки.

Как собрать панель обратно после замены лампочки

Перед установкой панели убедитесь, что лампочка надежно закреплена в патроне и работает. Проверьте правильность подключения разъёмов, исключите перекосы и повреждения контактов.

Начинайте сборку с установки внутренней части панели на место, аккуратно совмещая крепёжные точки. Избегайте излишнего усилия, чтобы не повредить пластиковые элементы или разъёмы.

Закрепите панель шурупами или защёлками в обратном порядке демонтажу. Контролируйте ровность прилегания, чтобы не было зазоров и скрипов при вибрациях.

После закрепления панели подключите питание и включите зажигание, чтобы проверить работу указателя уровня топлива и индикаторов.

Если всё работает корректно, установите декоративные накладки и элементы управления, которые были сняты ранее, фиксируя их плотно и ровно.

Проверьте функционирование всех элементов панели в различных режимах, чтобы исключить случайные неполадки после сборки.

Вопрос-ответ:

Как определить, что именно лампочка указателя уровня топлива вышла из строя?

Если стрелка на приборной панели не реагирует на изменение уровня топлива или индикатор полностью погас, это может быть признаком неисправной лампочки. Для точной проверки нужно снять панель и проверить лампочку визуально — обычно перегоревшая лампа имеет разорванную нить накала или потемневшее стекло. Также можно использовать мультиметр для прозвонки контактов лампы и выявления отсутствия электрической цепи.

Можно ли проверить работоспособность лампочки указателя уровня топлива без снятия панели приборов?

В некоторых моделях автомобилей возможно проверить лампочку через диагностический разъем или при помощи тестового режима бортового компьютера, который включает все индикаторы на панели. Однако чаще всего требуется частичный демонтаж панели для визуального осмотра лампы или её замены, так как проверить напрямую лампочку без доступа к ней сложно из-за конструктивных особенностей приборного щитка.

Какие инструменты понадобятся для проверки лампочки указателя уровня топлива?

Минимальный набор включает мультиметр для измерения электрической цепи, отвёртки для снятия креплений панели, а также перчатки для защиты рук от острых деталей. Если лампочка расположена в труднодоступном месте, может потребоваться набор специальных инструментов для разбора элементов приборной панели. Также полезно иметь источник света для осмотра состояния лампы и контактов.

Что делать, если после замены лампочки указателя топлива индикатор всё равно не светится?

В таком случае стоит проверить состояние электрических цепей и разъемов, питающих лампочку. Возможно, причина в повреждении проводки, окислении контактов или неисправности блока управления приборной панелью. Рекомендуется провести диагностику цепи мультиметром и, при необходимости, обратиться к специалисту для более глубокой проверки электроники автомобиля.

Какие особенности у лампочек указателя уровня топлива в современных автомобилях по сравнению с устаревшими моделями?

В современных машинах лампочки могут быть заменены светодиодами, которые служат дольше и потребляют меньше энергии. Кроме того, индикаторы часто интегрированы с электронными системами контроля топлива, что позволяет получать данные не только от датчика уровня, но и от других параметров. Это усложняет процесс проверки — для диагностики часто требуется специализированное оборудование и программное обеспечение.
